Reprise du message précédent

J'ai besoin juste d'une info, quand tu dit 1k2 omhs, 18K Ohms (r17) je prend du 1,2Kohm ou du 18Kohm? je n'ai pas compris se que tu voulais dire

Salut Légend.

Je me permet de reprendre ce qu'explique Jipe, avec plus de mots et de longues phrases de sorte à être le plus accessible possible.

1 X Résistance [1K2 Ohms, 18K Ohms] (R17)
1 X Résistance [6K8 Ohms, 51K Ohms] (R18)
1 X Résistance [1K Ohms, 5K1 Ohms] (R19)
1 X Résistance [470 Ohms, 4K7 Ohms] (R20)
1 X Résistance [ 2K7 Ohms, 15K Ohms] (R21)
1 X Résistance [3K Ohms, 33K Ohms] (R26)
1 X Résistance [1K5 Ohms, 27K Ohms] (R27)

Comme tu peux le voir sur le Schéma, dans le petit tableau bleu sont indiquées les valeurs désirées,
Par exemple pour La R17, tu peux considérer R17 comme un groupe identifié comme tel, et ayant comme valeur résistive globale de 1120 Ohms.
Cette valeur n'existant pas, il faut donc recréer cette valeur avec des résistances qui se trouve facilement chez ton fournisseur. Pour ce faire, il existe deux possibilités.

1) Le montage en série, qui se calcule par l'équation suivante:
Valeur obtenue = La somme additionnelle de (R1 + R2)
Donc par accumulation additive des valeurs des deux Unités ou trois, quatre unités etc...
Le montage se fait donc Tête à Cul

2) le montage en parallèle qui se calcule par l'équation suivante:
Valeur obtenue = La somme multiplicative de (R1 X R2) doit être divisée par la somme additive de (R1 + R2)
Donc:
1120 Ohms = (1200 Ohms X 18000 Ohms) / (1200 Ohms + 18000 Ohms)
1125 Ohms = 21 600 000 / 19200
Le montage se fait Cote à cote

Cordialement, Igal.

compte tenu de la précision a 5% d'une résistance standard 30 pour 6000 c'est négligeable

sinon il existe une série de résistances haute précision

voir ce site pour plus d'infos

http://www.electronique-radioamateur.fr/elec/composants/resistance.php

Argh

Après avoir payé l'ensemble des LM et un Pic pour ma Ps3 (102 dollards)depuis le 31/10/2010, ne recevant toujours rien, j'ai ouvert un litige Paypal aujourd'hui même.

J'avais conclue un accord pour envoi en Airmail => Thanks for purchase. The total shipping will be US$ 6.00. We will send out via registered airmail. Thanks!
Finalement,Le reçu de paiement Paypal (après paiement donc) stipule un envoi => Standard International Flat Rate Shipping - US

En espérant que ça s'arrange

Me suis déjà fais avoir de 96 euros pour un Broadband Dreamcast simplement en patientant comme me l'avait demandé le vendeur. J'ai tellement attendu qu'il était finalement trop tard pour ouvrir un litige

Salut à tous.

C'est pas le printemps, mais je dépoussière

Alors voilà j'ai enfin pris le temps de dessiner la typographie du MSX2YUV. N'hésitez pas à jeter les deux yeux dessus au cas ou vous trouvez un bug!


Voici la liste compète des composants nécessaires:
(Ce petit listing peut vous permettre de mieux apréhender le schéma)

1 X Triple Connecteur Cinch Femelle.
3 X Mètre de fil Fin.
1 X Plaque d'essais.

1 X LM1881 (U1)
6 X LM6172 (U4, U5, U6, U4', U5', U6')
1 X RN2202 PNP Transistor (Q4)
7 X Résistance 75 Ohms (R3, R4, R5, R6, R29, R30, R31)
1 X Résistance 680K Ohms (R7)
6 X Résistance 470 Ohms (R8, R9, R10, R11, R12, R13)
3 X Résistance 200 Ohms (R14, R23, R24)
2 X Résistance 100 Ohms (R15, R25)
2 X Résistance 470 Ohms (R16, R28)
1 X Résistance [1K2 Ohms, 18K Ohms] (R17)
1 X Résistance [6K8 Ohms, 51K Ohms] (R18)
1 X Résistance [1K Ohms, 5K1 Ohms] (R19)
1 X Résistance [470 Ohms, 4K7 Ohms] (R20)
1 X Résistance [ 2K7 Ohms, 15K Ohms] (R21)
1 X Résistance 1K8 Ohms (R22)
1 X Résistance [3K Ohms, 33K Ohms] (R26)
1 X Résistance [1K5 Ohms, 27K Ohms] (R27)
5 X Condensateur Libre 0,1uF (C6, C7, C8, CN9, CN10)

Voici le Schéma de départ n'hésitez surtout pas signaler un problème!
Nb: La partie Optionnelle n'est pas implanté dans le typon au dessus.
Nb2: Une correction apporté avec C6, C7 et C8


Merci pour vos remarques constructives Edité par igal Le 16/02/2011 à 18h51

Mesdames, Messieurs....

Le Plat de résistances lol


Ah désole...Pour les transistor nous serons livré que dans deux semaines!
Je peux vous proposer un sauté de LM à l'écrasé de polystyrène

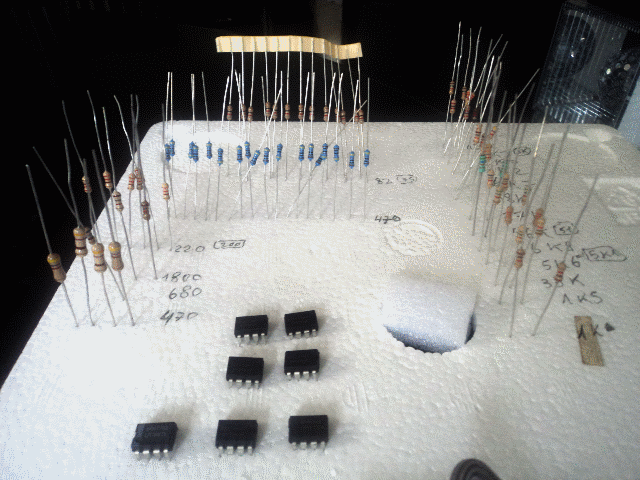

j'espère attaquer bientôt. Si vous connaissez une approche méthodique pour disposer ces 7 CI et la moitié de ces résistances sur une plaque à éssais!
Faut partir du Centre vers l'extérieur en spirale? Ou alors de Bas à Gauche vers la droite et monter au fur et a mesure?

merci !

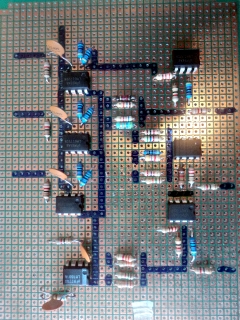

Première tentative d'implantation

Pas évident d'implanter physiquement tous les composants
Il manque encore le transistor RN2202 en commande.
Si vous avez une suggestion n'hésitez pas à en faire part.

C'est comme ca que tu voulais dire Jipe?

Je me donne encore jusqu'à vendredi pour implanter au mieux, et ce weekend-end, je câble et soude Edité par igal Le 03/03/2011 à 18h02

Salut à tous.

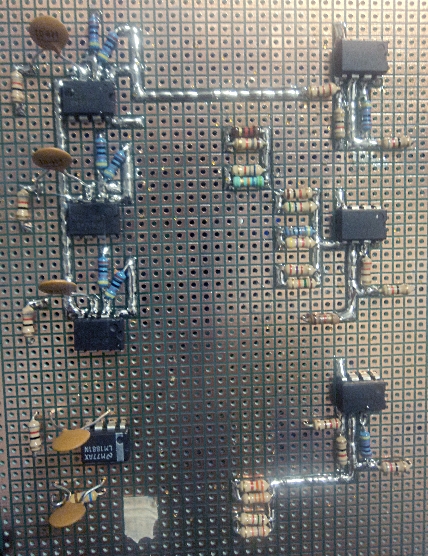

J'ai finalement commencé les soudures.
J'ai aussi Fixé un bug sur la typographie ( Le composite arrive entre C9 et R6 et non pas entre Masse et R6 )
Je vérifie cent fois les combinaisons possibles de sorte à éviter de vulgaires erreurs! (C'est comme ca que j'ai fixé le Composite)
Le problème c'est que ça prend pas mal de temps
J'espère terminer d'ici la fin de semaine

@ Jipe: J'ai pas la patience d'attendre encore Samedi prochain pour des supports Tulipes. Merci qd même du conseil.
Par contre, J'ai espacé un maximum comme tu me l'a recommandé


Attention: Certaines résistances sont largement approximatives! (Faute de mon crémier) Edité par igal Le 07/03/2011 à 23h43
