Salut ,
je viens d'acquérir un FSA1

Il s'alimente par un bloc alim 9V continu

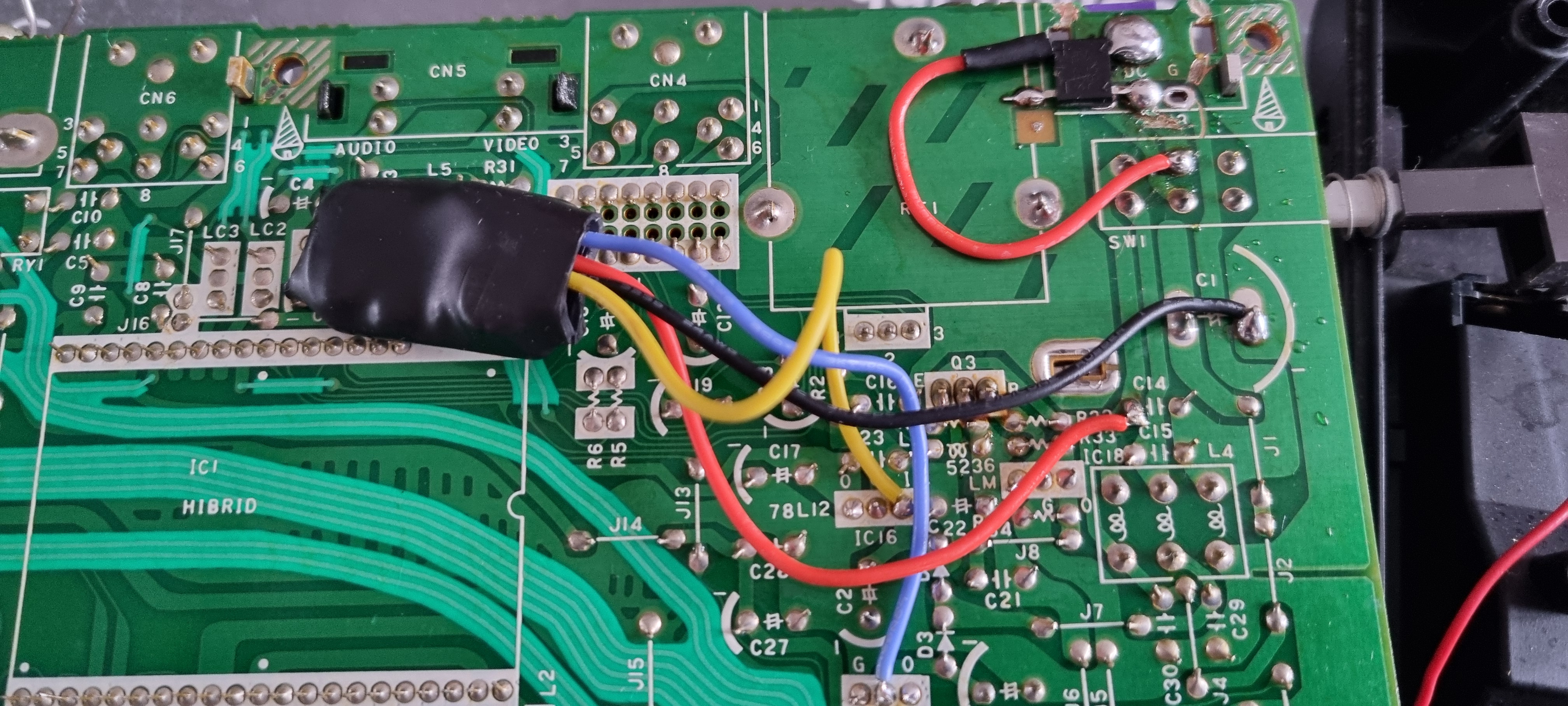

Voici un photo du hack :


J'ai juste trouvé ca :


Voila les liens du kit :

https://www.ebay.fr/itm/186196488009

https://www.ebay.fr/itm/186310880584

Savez vous si on peut trouver un schéma ou des infos sur ce hack ?

Par contre il faut une alim 9V de qualité
J'avais 6 alim 9V , 5 donnaient des parasites et une seule pas de parasite

J'ai essayé avec une alim 12V YAMAHA , ca fonctionne et pas de parasite.....

Les blocs d'alimentations modernes comportent une alimentation à découpage à l'intérieur donc c'est du hachage d'ou parasites

pour en savoir plus sur les alims à découpage : https://www.abcelectronique.com/forum/attachment.php?attachmentid=34590

est ce que tes parasites sont sur le son ou bien la vidéo ?

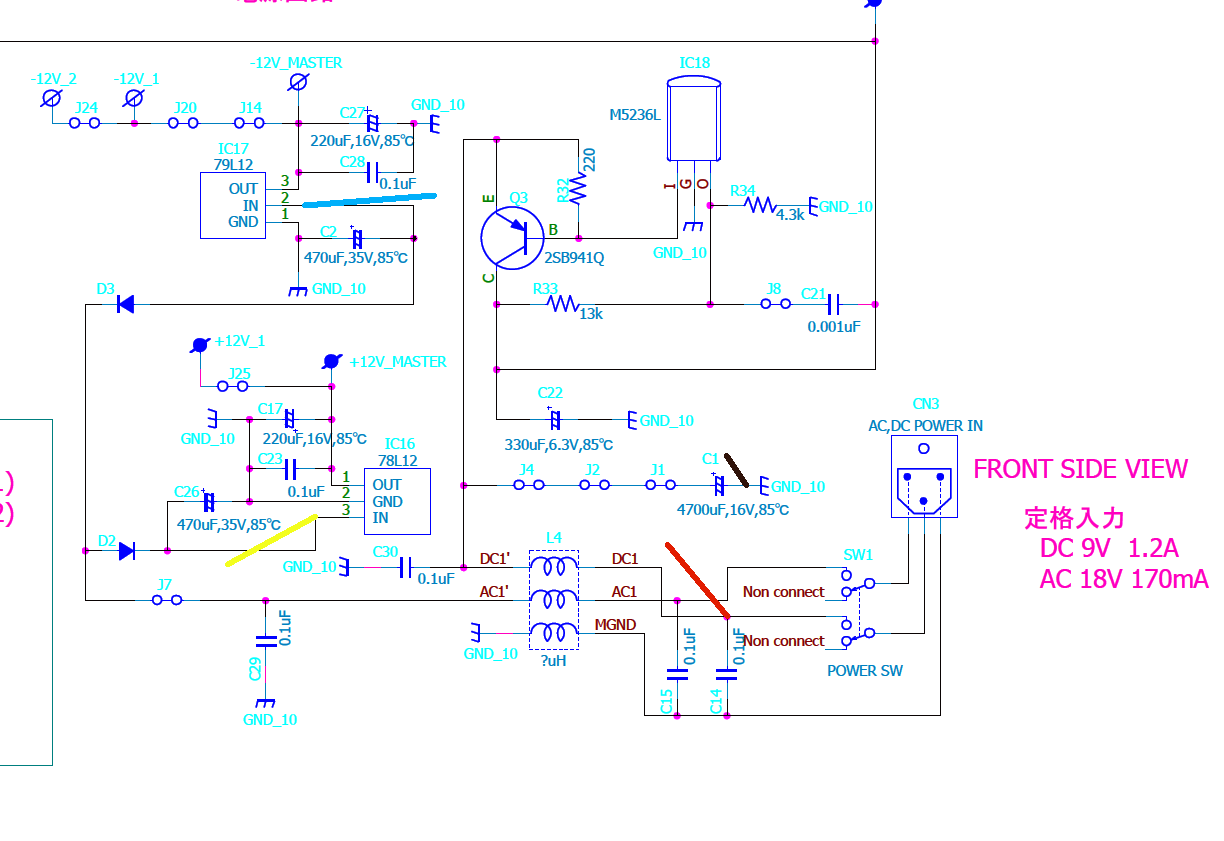

voici le schéma du hack, il manque juste le pont de diodes sur l'alimentation qui doit juste servir pour éviter une inversion de polarité au niveau de l'alim

il faut vérifier les tensions arrivants sur les régulateurs +12V et -12V il faut avoir au moins 15V en entrée

le +12v sert au HIC pour le signal de synchro in au travers du BA6993F, c'est donc lui qui doit générer les parasites si il est mal filtré



lien sur un module similaire : https://fr.aliexpress.com/item/1005003358549987.html

il y est spécifié qu'il faut 12V en entrée pour +15V et -15V en sortie
