L'atelier PowerGraph "light" Cable (v9990)
MSXlegend
Membre non connecté
Conseiller Municipal
Hello
J'ai un powergraph light et J'ai commandé un cable ici: (ça reviens quand même a 25€ avec port et taxe)
https://retrocables.es/es/buscar?controller=search&s=zemmix
ce cable devait etres compatible v9990 d apres les dires sur le forum msx.org
Le soucie (je m'en suis rendu compte apres), c est que j'ai en fait la version light
du coup le câblage semble diffèrent. mais les appellations je ne les comprend pas, donc je ne sais pas comment câbler sur ma péritel
https://docs.google.com/spreadsheets/d/1DN6B6VE3MqufRRNXaVuayBJDl2-2G7A-1ioXRgtkffc/edit#gid=1224392382
https://www.msx.org/wiki/Tecnobytes_V9990_Powergraph#Powergraph_Light
en detail: (15 pin d-sub F)
1-red
2-green
3-blue
4-S-Video C (non cablé pour le moment)
5-gnd
6-gnd
7-gnd
8- gnd
9-5 volt
10-gnd
11-nc
12-S-Video Y (???)
13-H_Sync** (???)
14-nc
15-composit
**** In fact this signal is only a SYNC signal, used for synchronization. So no composite video output (CVBS) is available.
J'ai aussi vu qu'il existe (quelque part ??) un adaptateur composite et S-video
Edité par MSXlegend Le 02/03/2024 à 10h25
J'ai un powergraph light et J'ai commandé un cable ici: (ça reviens quand même a 25€ avec port et taxe)
https://retrocables.es/es/buscar?controller=search&s=zemmix
ce cable devait etres compatible v9990 d apres les dires sur le forum msx.org
Le soucie (je m'en suis rendu compte apres), c est que j'ai en fait la version light
du coup le câblage semble diffèrent. mais les appellations je ne les comprend pas, donc je ne sais pas comment câbler sur ma péritel
https://docs.google.com/spreadsheets/d/1DN6B6VE3MqufRRNXaVuayBJDl2-2G7A-1ioXRgtkffc/edit#gid=1224392382
https://www.msx.org/wiki/Tecnobytes_V9990_Powergraph#Powergraph_Light
en detail: (15 pin d-sub F)
1-red
2-green
3-blue
4-S-Video C (non cablé pour le moment)
5-gnd
6-gnd
7-gnd
8- gnd
9-5 volt
10-gnd
11-nc
12-S-Video Y (???)
13-H_Sync** (???)
14-nc
15-composit
**** In fact this signal is only a SYNC signal, used for synchronization. So no composite video output (CVBS) is available.
J'ai aussi vu qu'il existe (quelque part ??) un adaptateur composite et S-video
Edité par MSXlegend Le 02/03/2024 à 10h25
MSXlegend
Membre non connecté
Conseiller Municipal
bon je viens de comprendre. C est un probleme de syncro. J'ai dessoudé les 2 resistances et soudé le fil jaune sur pin 15. Tout simplement. Donc foncez si vous avez un powergraph version light !!

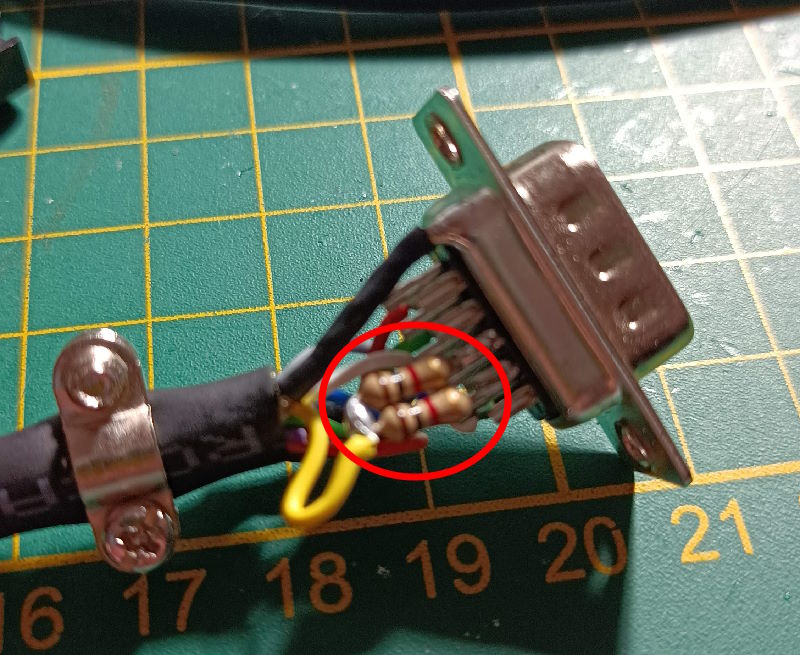

Avant:

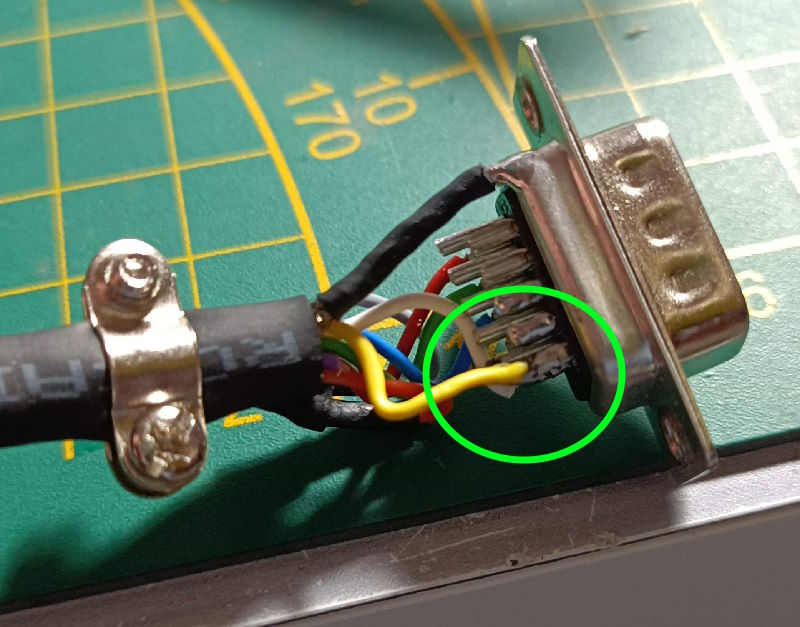

Apres:
le cable zemmix neo fonctionne avec cette petite modification pour la version light uniquement Edité par MSXlegend Le 02/03/2024 à 00h04
Avant:
Apres:
le cable zemmix neo fonctionne avec cette petite modification pour la version light uniquement Edité par MSXlegend Le 02/03/2024 à 00h04
