L'atelier Cherche composants pour MSX SONY HB 75 F

Ghoost3 Membre non connecté

Vagabond

Rang

Avatar

Inscrit le : 02/12/2023 à 14h04

Messages: 21

Le 04/12/2023 à 06h50
Bonjour à tous,

Je cherche à changer des composants de mon MSX. Pourriez vous m'indiquer où les trouver ?

Cordialement.

Sebbeug Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h33

Messages: 2206

Le 04/12/2023 à 07h18
Ça ne veut rien dire comme recherche...
Il y a des composants "standard" que tu trouveras dans toutes les bonnes crêmeries...


Clé de sol

Site web
Ghoost3 Membre non connecté

Vagabond

Rang

Avatar

Inscrit le : 02/12/2023 à 14h04

Messages: 21

Le 04/12/2023 à 08h26
Merci SEBBEUG,
je cherche à changer la VRAM, il semblerait que mon écran noir puisse venir de là...

Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10255

Le 04/12/2023 à 08h41
avant de vouloir tout changer pour rien regarde les soudures sur les 2 régulateurs IC1 5v et IC2 12v ce sont les petites plaquettes séparées du circuit principal (panne que j'ai déjà eu )

ensuite il faut vérifier les alimentations sur le bus cartouche entre la masse pin 41& 43 et +5V pin 45 & 47, +12V pin 48 , -12V pin 49

autre panne classique oxydation des pattes d'un composant sur support, il suffit de le retirer et de le remettre en place sans tordre une patte ;)

après il faut tester si le CPU "vit" il doit recevoir un signal clock de 3.5Mhz il faut donc un oscilloscope

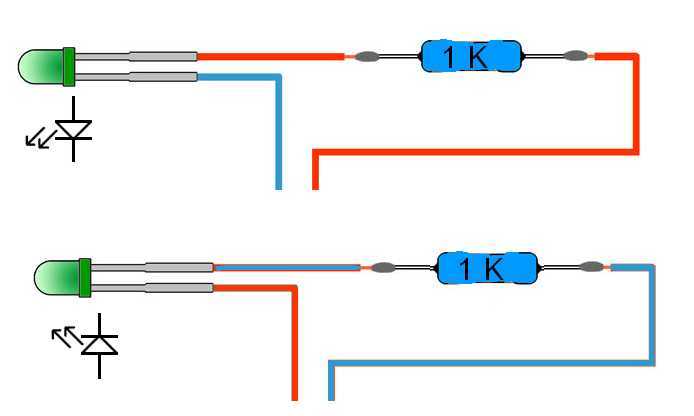

sinon un moyen assez simple : prendre une led et souder une résistance de 1K en série avec une patte, brancher entre la masse et la pin 5 (A15) de IC41 Z80 CPU
clignotement lent = problème de mémoires ou de rom non vus par le cpu

donc sans savoir tes compétences et équipement en électronique c'est dur d'aller plus loin



:noel
Site web
bpmsx Membre non connecté

Villageois

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 20/03/2013 à 19h45

Messages: 481

Le 04/12/2023 à 09h17
Bonjour, vous tous

Pour Ghoost3 nombreuses réf des dram
https://www.minuszerodegrees.net/memory/4116_list_1.pdf

sans_titre_6_d237f Edité par bpmsx Le 04/12/2023 à 10h01


bpmsx

Ghoost3 Membre non connecté

Vagabond

Rang

Avatar

Inscrit le : 02/12/2023 à 14h04

Messages: 21

Le 04/12/2023 à 09h21
Merci Jip, je n'ai aucune compétence en électronique. J'ai acheté ce MSX car je voulais y jouer avec et compléter ma collection rétro. Après réception, premier symptôme: interrupteur se bloque ... écran noir, petit bruit sonore (difficile à décrire) et touche de clavier gapslock ne s'allume pas... j'ai essayé en retirant et réinstallant composant sur support... pareil ????

Ghoost3 Membre non connecté

Vagabond

Rang

Avatar

Inscrit le : 02/12/2023 à 14h04

Messages: 21

Le 04/12/2023 à 09h22
J'ai retiré l'interrupteur qui est dead... du coup, je l'ai shunté...

Ghoost3 Membre non connecté

Vagabond

Rang

Avatar

Inscrit le : 02/12/2023 à 14h04

Messages: 21

Le 04/12/2023 à 09h24
Ce soir, je vais voir un ami qui est compétent en électronique... je vais voir avec lui et lui indiquer tes conseils ????

Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10255

Le 04/12/2023 à 09h37
le bruit sonore il vient du MSX ou de la TV ?
si ça vient du MSX c'est le transformateur qui doit vibrer


:noel
Site web
Ghoost3 Membre non connecté

Vagabond

Rang

Avatar

Inscrit le : 02/12/2023 à 14h04

Messages: 21

Le 04/12/2023 à 11h38
Le bruit vient des Hp de la Tv.

Ghoost3 Membre non connecté

Vagabond

Rang

Avatar

Inscrit le : 02/12/2023 à 14h04

Messages: 21

Le 04/12/2023 à 11h43
Le transfo ne fait pas de bruit et la carte est vraiment propre... pas vu de mauvaises soudures, oxydation, coupures de pistes...

Cylicano Membre non connecté

Villageois

Rang

Avatar

Inscrit le : 24/10/2021 à 11h19

Messages: 490

Le 04/12/2023 à 12h58
En tout cas, je ne peux recommander qu'une chose à tout padawan (débutant) dans les actions de réparations (ou même de transformation) d'un MSX : y aller pas à pas, sans précipitation aucune et prendre le maximum de conseils avisés des villgeois experts. Observer la machine. Repérer les détails. Réfléchir. Ne pas être impatient. La précipitation est l'ennemi qui peut amener à commettre des impairs fâcheux...

:tea Edité par Cylicano Le 04/12/2023 à 13h22


Rien ne se perd, tout doit se transformer.
