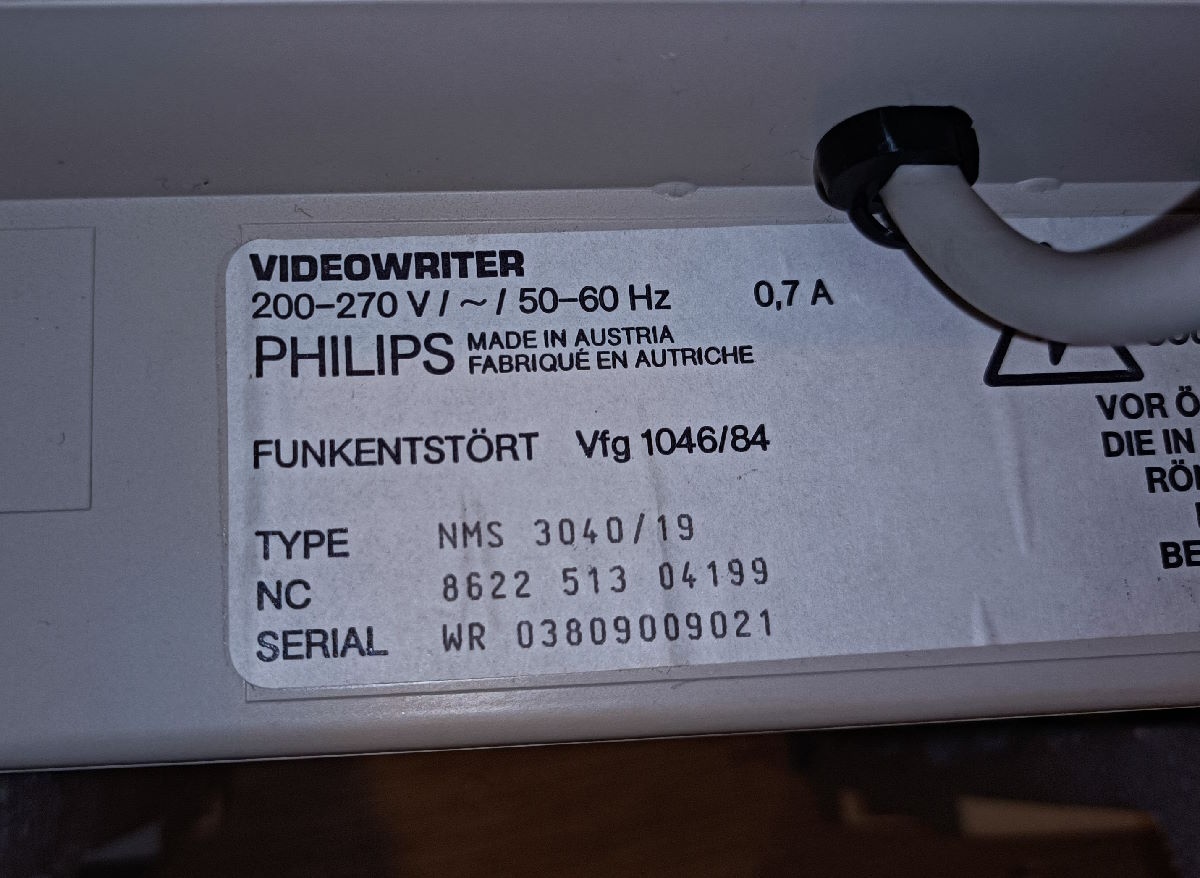

L'atelier Réparation d'un VideoWriter NMS 3040/19 Philips
J'avais acheté un videowriter en superbe etat afin de faire des test avec le MSX

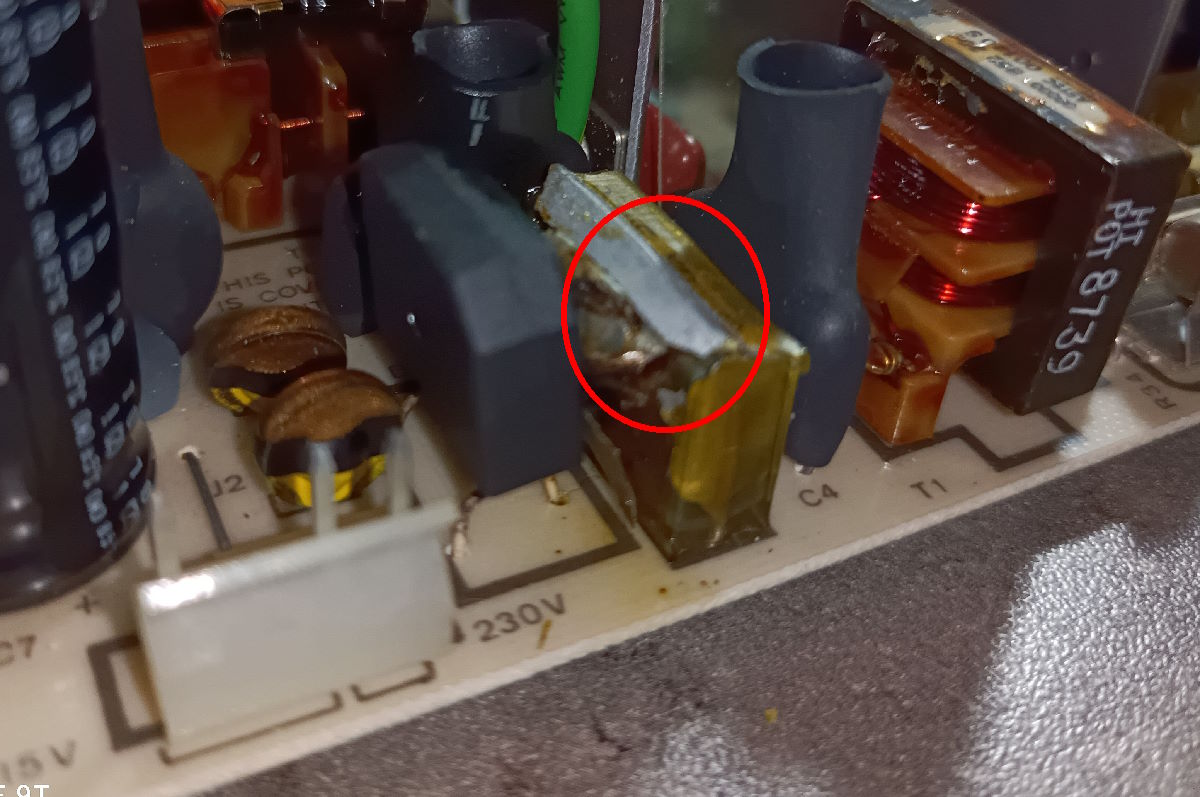

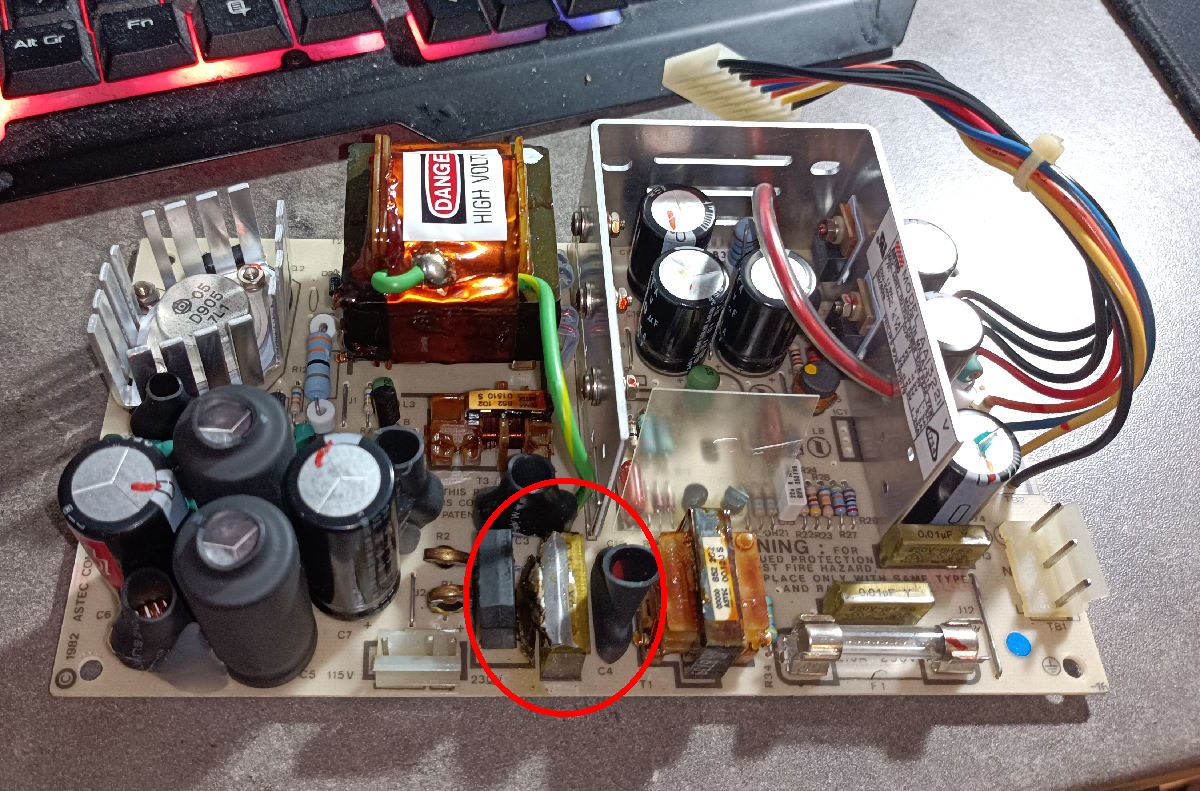

Dernierement, quand j ai lancé une impression, de la fumée est sortie. Je me suis pas trop inquiété car ça fonctionnait encore. J'ai quand même tout débranché d'urgence.
Impossible d'identifier le composant qui a brulé.Je fait appel aux possesseurs de VideoWriter, et je sais qu'il y en a au moins un au village
Merci
Edité par
MSXlegend
Le 07/10/2023 à 01h24
Dernierement, quand j ai lancé une impression, de la fumée est sortie. Je me suis pas trop inquiété car ça fonctionnait encore. J'ai quand même tout débranché d'urgence.
Impossible d'identifier le composant qui a brulé.Je fait appel aux possesseurs de VideoWriter, et je sais qu'il y en a au moins un au village
Merci
Edité par
MSXlegend
Le 07/10/2023 à 01h24
Pour ton composant certainement un condensateur mais pas trouvé la valeur
sinon j'ai trouvé ça pour le reste
https://hackaday.io/project/25664/gallery#67f2c96ab4031410ddfad75a1e714310
https://hackaday.io/project/25664/gallery#5a65fcdd816b00b37f5059b1d750a820
sinon j'ai trouvé ça pour le reste
https://hackaday.io/project/25664/gallery#67f2c96ab4031410ddfad75a1e714310
https://hackaday.io/project/25664/gallery#5a65fcdd816b00b37f5059b1d750a820
Citation :
Jonas wrote 08/03/2022 at 12:33
I'm doing a capkit on my Philips VideoWRITER 250 (NMS-3040). Here are the capacitors value for the PSU (Astec AA13221) :
*All caps are originally 85°C*
C5 250V 100µF (enshrouded into heat shrinkable sleeve for isolation (600V))
C6 250V 100µF
C7 250V 100µF
C8 250V 100µF (enshrouded into heat shrinkable sleeve for isolation (600V))
C17 16V 1000µF
C18 25v 470µF
C19 16V 1000µF
C20 (populated by a resistor (R37))
C21 (non populated)
C22 16V 2200µF
C23 16V 2200µF
C24 16V 2200µF
C25 (non populated)
(FIY Fuse is 250V 2.5A)
Jonas wrote 08/03/2022 at 12:33
I'm doing a capkit on my Philips VideoWRITER 250 (NMS-3040). Here are the capacitors value for the PSU (Astec AA13221) :
*All caps are originally 85°C*
C5 250V 100µF (enshrouded into heat shrinkable sleeve for isolation (600V))
C6 250V 100µF
C7 250V 100µF
C8 250V 100µF (enshrouded into heat shrinkable sleeve for isolation (600V))
C17 16V 1000µF
C18 25v 470µF
C19 16V 1000µF
C20 (populated by a resistor (R37))
C21 (non populated)
C22 16V 2200µF
C23 16V 2200µF
C24 16V 2200µF
C25 (non populated)
(FIY Fuse is 250V 2.5A)
j'ai trouvé le manuel service, meme avec ça je ne suis pas sur de la reference
https://freeservicemanuals.info/nl/servicemanuals/viewmanual/Philips/VW4160/VW4260/VW4460/
https://freeservicemanuals.info/nl/servicemanuals/viewmanual/Philips/VW4160/VW4260/VW4460/

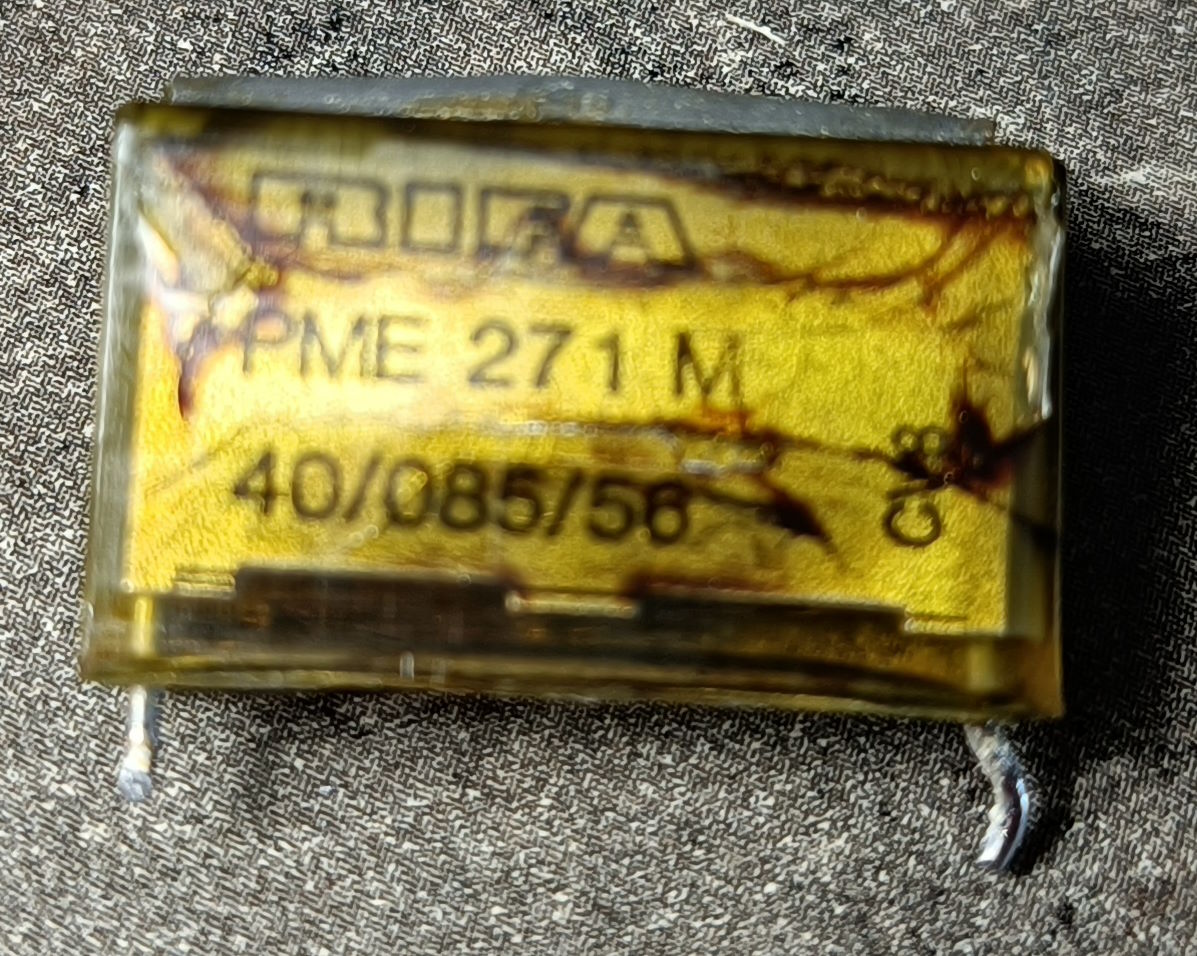

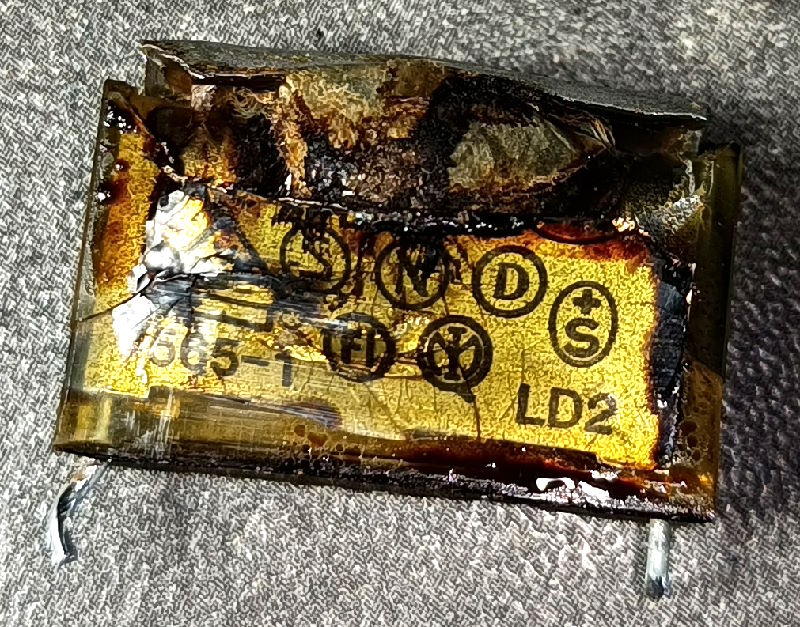

J'ai dessoudé le composant
Il s appel C2, la reference est visible de l autre coté j'ai eu de la chance.
ça serait un anti parasite de classe X2
PME 271M 40/085/56
RIFA PME 271 M
40/085/56
CVO
X2 0.1µF
250V~SH
https://www.radwell.co.uk/Buy/RIFA/RIFA/PME271M-40-DIV-085-DIV-56/?redirect=true
Edité par MSXlegend Le 07/10/2023 à 12h55
Il s appel C2, la reference est visible de l autre coté j'ai eu de la chance.
ça serait un anti parasite de classe X2
PME 271M 40/085/56
RIFA PME 271 M
40/085/56
CVO
X2 0.1µF
250V~SH
https://www.radwell.co.uk/Buy/RIFA/RIFA/PME271M-40-DIV-085-DIV-56/?redirect=true
Edité par MSXlegend Le 07/10/2023 à 12h55

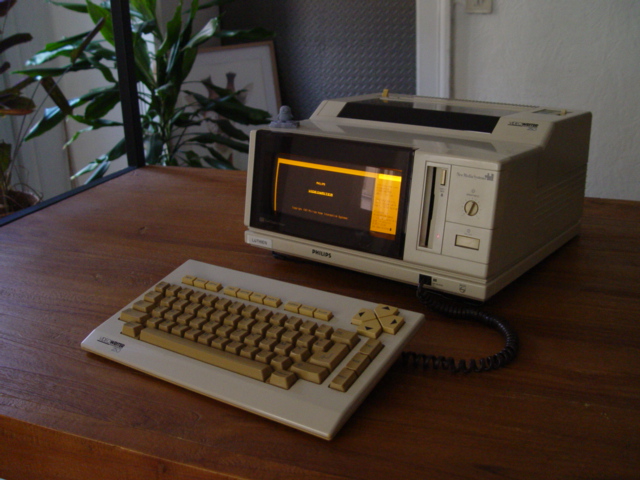

Histoire de situer pour celles et ceux qui ne connaitrais pas cette machine, la voici en photo
(je vous présente celle que je possède)
Il s'agit d'une machine à écrire un peu particulière puisqu'il s'agit en réalité d'un ordinateur 8 bits, basé sur un Z80 pour ce modèle et équipé de façon intégrée :
- d'un écran cathodique au format un peu spécial mais pas désagréable à utiliser en fait
- d'un lecteur de disquettes 3,5 pouces
- d'une imprimante avec cartouche de ruban thermique
- d'un traitement de texte qui démarre dès la mise en route de la machine
J'ai récupéré ce beau specimen qui a servi de longues années dans une PME du côté de Marignane et a été utilisé par la secrétaire pour taper tous les courriers administratifs.
-----
@MSXLegend : je n'ai pas trop le temps d'ouvrir le capot ces jours-ci en raison de contraintes personnelles mais je peux le faire d'ici la fin octobre. Je devais le faire de toute façon pour inspecter l'état des composants internes.
Est-ce que cela peut t'aider si je prends une photo de son architecture intérieure ? Edité par Cylicano Le 07/10/2023 à 18h44
(je vous présente celle que je possède)Il s'agit d'une machine à écrire un peu particulière puisqu'il s'agit en réalité d'un ordinateur 8 bits, basé sur un Z80 pour ce modèle et équipé de façon intégrée :
- d'un écran cathodique au format un peu spécial mais pas désagréable à utiliser en fait
- d'un lecteur de disquettes 3,5 pouces
- d'une imprimante avec cartouche de ruban thermique
- d'un traitement de texte qui démarre dès la mise en route de la machine
J'ai récupéré ce beau specimen qui a servi de longues années dans une PME du côté de Marignane et a été utilisé par la secrétaire pour taper tous les courriers administratifs.
-----
@MSXLegend : je n'ai pas trop le temps d'ouvrir le capot ces jours-ci en raison de contraintes personnelles mais je peux le faire d'ici la fin octobre. Je devais le faire de toute façon pour inspecter l'état des composants internes.
Est-ce que cela peut t'aider si je prends une photo de son architecture intérieure ? Edité par Cylicano Le 07/10/2023 à 18h44
Rien ne se perd, tout doit se transformer.
j'en ai vue a la Gendarmerie il me semble , sinon ca m'a fait rêver ce bidule a l'époque , soit j'avais un 1512 Amstrad , soit un VideoWriter , soit un A2000 ,et j'ai pris un ...... A2000
(dans le meme principe je me rappel aussi du Mavica Sony , un Appareil photo a Disquette 3"1/2 , mais j'ai pris un .... Casio QV-10, qui a des images qui se rapproche du format MSX en resolution
Edité par
TurboSEB
Le 07/10/2023 à 21h38
(dans le meme principe je me rappel aussi du Mavica Sony , un Appareil photo a Disquette 3"1/2 , mais j'ai pris un .... Casio QV-10, qui a des images qui se rapproche du format MSX en resolution
Edité par
TurboSEB
Le 07/10/2023 à 21h38
MSX 1&2 + Moniteurs+divers (environ 0.70Tonnes)
Cylicano :
@MSXLegend : je n'ai pas trop le temps d'ouvrir le capot ces jours-ci en raison de contraintes personnelles mais je peux le faire d'ici la fin octobre. Je devais le faire de toute façon pour inspecter l'état des composants internes.
Est-ce que cela peut t'aider si je prends une photo de son architecture intérieure ?
@MSXLegend : je n'ai pas trop le temps d'ouvrir le capot ces jours-ci en raison de contraintes personnelles mais je peux le faire d'ici la fin octobre. Je devais le faire de toute façon pour inspecter l'état des composants internes.
Est-ce que cela peut t'aider si je prends une photo de son architecture intérieure ?
ce ne sera pas necessaire, le composant a cramé d un coté seulement, la reference est de l autre coté, en le dessoudant j ai pu voir de quoi il sagissait.
J en ai trouvé mais 20€ je vais attendre
edit: je te confirme que la disquette 360k n est pas reconnu par le MSX (ni sur PC d ailleur) et ça c est balo
Edité par
MSXlegend
Le 07/10/2023 à 22h13
Hello, le RIFA aurait claqué un jour ou l'autre (le mien a claqué aussi sans autre chose particulière que machine allumée), c'est une caractéristique très classique de ce composant que l'on trouve sur bon nombre de machines.
Mieux vaut les changer à l'avance quand on y pense (et qu'on sait qu'il y en a un). Voire l'enlever tout simplement, proposition que j'ai vue régulièrement sur des forums (pour d'autres machines), le filtrage qu'il opère n'étant pas nécessaire au fonctionnement de la machine.
Pour les disquettes, on peut en faire un backup (c'est même conseillé) avec un Kyroflux ou une Pauline. Les données y sont lisibles, si on est curieux.
D'ailleurs, je cherche un backup de la disquette système car la mienne n'est plus lisible. J'ai un backup disquette, mais avec des données supplémentaires dessus (d'un propriétaire précédent), et j'aimerais assez avoir une disquette système "pure".
Mieux vaut les changer à l'avance quand on y pense (et qu'on sait qu'il y en a un). Voire l'enlever tout simplement, proposition que j'ai vue régulièrement sur des forums (pour d'autres machines), le filtrage qu'il opère n'étant pas nécessaire au fonctionnement de la machine.
Pour les disquettes, on peut en faire un backup (c'est même conseillé) avec un Kyroflux ou une Pauline. Les données y sont lisibles, si on est curieux.
D'ailleurs, je cherche un backup de la disquette système car la mienne n'est plus lisible. J'ai un backup disquette, mais avec des données supplémentaires dessus (d'un propriétaire précédent), et j'aimerais assez avoir une disquette système "pure".
MSXlegend :
Ah c est du thermique??? C est en lancant un test d'impression que C2 a cramé
Ah c est du thermique??? C est en lancant un test d'impression que C2 a cramé

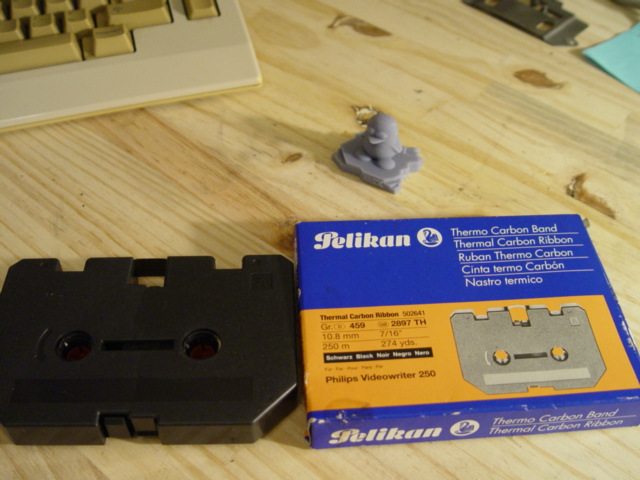

Oui, ce sont des cartouche de ruban thermique. Voici un exemplaire en photo :
De marque Pelikan et à peu près introuvable aujourd'hui je pense.
Rien ne se perd, tout doit se transformer.
Mokona :
Pour les disquettes, on peut en faire un backup (c'est même conseillé) avec un Kyroflux ou une Pauline. Les données y sont lisibles, si on est curieux.
D'ailleurs, je cherche un backup de la disquette système car la mienne n'est plus lisible. J'ai un backup disquette, mais avec des données supplémentaires dessus (d'un propriétaire précédent), et j'aimerais assez avoir une disquette système "pure".
Pour les disquettes, on peut en faire un backup (c'est même conseillé) avec un Kyroflux ou une Pauline. Les données y sont lisibles, si on est curieux.
D'ailleurs, je cherche un backup de la disquette système car la mienne n'est plus lisible. J'ai un backup disquette, mais avec des données supplémentaires dessus (d'un propriétaire précédent), et j'aimerais assez avoir une disquette système "pure".
Bonjour Mokona,
J'ai aussi ce projet de récupérer des contenus de disquettes au format Videowriter via les cartes que tu décris ou équivalente(s). Nous pourrions nous en jaser à l'occasion.
Je ne savais pas qu'il y avait une disquette de sauvegarde du système lui même. Intéressant à savoir
A tout hasard, sais-tu si on peut la régénérer à partir de la machine ? Edité par Cylicano Le 09/10/2023 à 15h55
