Le 14/08/2023 à 18h54
Depuis une 1/2 heure la Carnivore2 refuse de booter sur Nextor.
Je me retrouve sous Disk Basic v1.0

Sans aucune extension, je réalise que je ne peux même plus lancer une disquette; une disquette insérée à l'allumage ne boote simplement pas (j'ai une disquette DOS et des disquettes de jeux).
Alors je me demande si j'ai quelque chose à faire.
Sous Disk Basic, la commande FILES me retourne "Disk offline". Edité par DataPro Le 18/09/2023 à 09h45


MSX1: Yeno DPC-64 - Sanyo PHC-28S - Sanyo PHC-28L - Canon V20 - Sony HB-75F - Yeno MX-64
MSX2: Panasonic FS-A1F 128Ko RAM 128 Ko VRAM + Gotek / Philips NMS8255 Azerty
Carnivore 2 : 8Mb FlashROM ° 1024Ko RAM ° IDE ° FM-PAC(MSX Music)° SCC+

Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10413

Le 14/08/2023 à 19h01
je crois me rappeler que ce modèle ne démarre pas si le lecteur de disquette ne fonctionne plus

solution remplacer par un lecteur de PC


:noel
Site web
DataPro Membre non connecté

Villageois

Rang

Avatar

Inscrit le : 14/06/2011 à 10h12

Messages: 875

Le 14/08/2023 à 20h37
Il va falloir que je le démonte pour regarder :/
Le MSX ne me réussi pas depuis la panne de la Carnivore2 (que je n'ai pas encore renvoyée).


MSX1: Yeno DPC-64 - Sanyo PHC-28S - Sanyo PHC-28L - Canon V20 - Sony HB-75F - Yeno MX-64
MSX2: Panasonic FS-A1F 128Ko RAM 128 Ko VRAM + Gotek / Philips NMS8255 Azerty
Carnivore 2 : 8Mb FlashROM ° 1024Ko RAM ° IDE ° FM-PAC(MSX Music)° SCC+

DataPro Membre non connecté

Villageois

Rang

Avatar

Inscrit le : 14/06/2011 à 10h12

Messages: 875

Le 15/08/2023 à 08h17
J'ai démonté l'ordinateur.

La courroie du lecteur de disquette semble bonne, elle n'a pas l'air de patiner.

J'ai bien des lecteurs de PC sous la main, mais l'adaptation d'un lecteur PC sur le Panasonic n'est pas des plus simple...
Je ne m'attendais pas à ce type de connecteur.
https://hansotten.file-hunter.com/do-it-yourself/msx-floppy-drives/panasonic-pc-drive/


MSX1: Yeno DPC-64 - Sanyo PHC-28S - Sanyo PHC-28L - Canon V20 - Sony HB-75F - Yeno MX-64
MSX2: Panasonic FS-A1F 128Ko RAM 128 Ko VRAM + Gotek / Philips NMS8255 Azerty
Carnivore 2 : 8Mb FlashROM ° 1024Ko RAM ° IDE ° FM-PAC(MSX Music)° SCC+

Bastion Rebel Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 21/09/2013 à 07h42

Messages: 1740

Le 15/08/2023 à 08h33
y as un connecteur aussi exotique pour nous celui du turbo R mais repandu dans le monde des PC le slim j'ai fait un PCB pour

adap_he_2_fdc

et tu peut y mettre un gotek slim !!

adap_gotek_slim_fdc26-2

Resultat

vg8235_2fdd Edité par Bastion Rebel Le 15/08/2023 à 08h36


TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
E-mail
DataPro Membre non connecté

Villageois

Rang

Avatar

Inscrit le : 14/06/2011 à 10h12

Messages: 875

Le 15/08/2023 à 16h55
Bonjour Bastion Rebel !
Pourrais-tu me vendre un adaptateur pour mon Panasonic FS-A1F ?


MSX1: Yeno DPC-64 - Sanyo PHC-28S - Sanyo PHC-28L - Canon V20 - Sony HB-75F - Yeno MX-64
MSX2: Panasonic FS-A1F 128Ko RAM 128 Ko VRAM + Gotek / Philips NMS8255 Azerty
Carnivore 2 : 8Mb FlashROM ° 1024Ko RAM ° IDE ° FM-PAC(MSX Music)° SCC+

Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10413

Le 15/08/2023 à 17h02
attention pour le A1F il faut un adaptateur FDD HE 26 pins vers FDD HE 34 pins

en plus il faut câbler un signal MOTOR ON sous la carte du MSX pour certains lecteurs de PC

le texte si dessus vient du montage d'un site brésilien mais en fait le MOTOR ON est disponible :)


:noel
Site web
Bastion Rebel Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 21/09/2013 à 07h42

Messages: 1740

Le 15/08/2023 à 18h35
DataPro :
Bonjour Bastion Rebel !
Pourrais-tu me vendre un adaptateur pour mon Panasonic FS-A1F ?


eventuellement mais attention sur ton FS A1 y as quoi comme connectique ??? le HE 26 slim ??

l'adaptateur est prevu pour un HE34 vers un FCC26 slim ou le connecteur du Turbo R faut verifie les signaux s'il sont identique ???

je regarde si j'ai un datasheet pour le FS A1F !! y as rien !!

j'ai trouver sur le wiki des info mon adaptateur te servira a rien il en faut un special je regarde pour faire un PCB pour lecteur PC -> HE26 PS: verifie la distance entre les pins env 2.54mm ??

voila j'ai fait un proto il faudrait que tu verifie :

la pin 12 est vide
les pins 5/7/9/...25 ne sont connecter a rien
tous les autres signaux sont present le RDY .. MOTOR ON

mon adapt ce connecte sur le FDD (PC) et sort le conncteur HE26 a la verticale pour une connexion directe attention la pin 1 est inversé par rapport au lecteur d'origine si on plie la nappe
dans l'autre sens ca doit etre bon
voici ce que ca donne ....
adapt_fdd_fs-a1f
Edité par Bastion Rebel Le 15/08/2023 à 19h47


TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
E-mail
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10413

Le 15/08/2023 à 19h50
c'est une limande plate comme HE34 mais en HE26

il y des photos ici : https://www.msx.org/wiki/Panasonic_FS-A1F

il y n'a pas assez de place pour mettre l' adaptateur derrière le lecteur PC, il faut le déporter

la limande d'origine : http://niga2.sytes.net/msx/A1Fkai_39.jpg


:noel
Site web
Bastion Rebel Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 21/09/2013 à 07h42

Messages: 1740

Le 15/08/2023 à 20h14
c'est pour ca que je met le HE26 vertical

apres si datapro me donne quelques dimension on peut revoir le PCB !!

pour la nappe ca doit etre bon le fil rouge (ex1) c'est le 25 sur le FS-A1F !! donc le connecteur est dans le bon sens

pour etre sur il me faut entre le fond et le lecteur 1cm pour mettre le connecteur vertical , le connecteur d'alim est plus long donc ca devrait etre Ok

on attend les dimensions de DATAPRO !! Edité par Bastion Rebel Le 15/08/2023 à 20h34


TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
E-mail
DataPro Membre non connecté

Villageois

Rang

Avatar

Inscrit le : 14/06/2011 à 10h12

Messages: 875

Le 15/08/2023 à 20h56
Merci pour tout.
Je donne les infos demain matin, avec des photos.


MSX1: Yeno DPC-64 - Sanyo PHC-28S - Sanyo PHC-28L - Canon V20 - Sony HB-75F - Yeno MX-64
MSX2: Panasonic FS-A1F 128Ko RAM 128 Ko VRAM + Gotek / Philips NMS8255 Azerty
Carnivore 2 : 8Mb FlashROM ° 1024Ko RAM ° IDE ° FM-PAC(MSX Music)° SCC+

Bastion Rebel Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 21/09/2013 à 07h42

Messages: 1740

Le 16/08/2023 à 07h17
salut datapro

si t'as moyen de faire des photos de la carte mere et du connecteur he26 des 2 cotés et des 2 faces ca serait utile pour voir les pins 12 et 5/7/9/...25 si elle sont relier ?? si oui a quoi

A+++


TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
E-mail
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10413

Le 16/08/2023 à 14h21
j'ai déjà fait le modif contrairement a ce qu'il est renseigné dans le site de Luppie le MOTOR ON n'est pas la pin 8 mais 12 du connecteur HE26

site japonais :
1 NC 2 READY
3 5V 4 INDEX
5 5V 6 DRIVE SELECT 0
7 5V 8 NC
9 NC 10 SIDE 1 SELECT
11 NC 12 MOTOR ON
13 NC 14 DIRECTION
15 NC 16 STEP
17 GND 18 WRITE DATA
19 GND 20 WRITE GATE
21 GND 22 TRACK 00
23 GND 24 WRITE PROTECT
25 GND 26 READ DATA

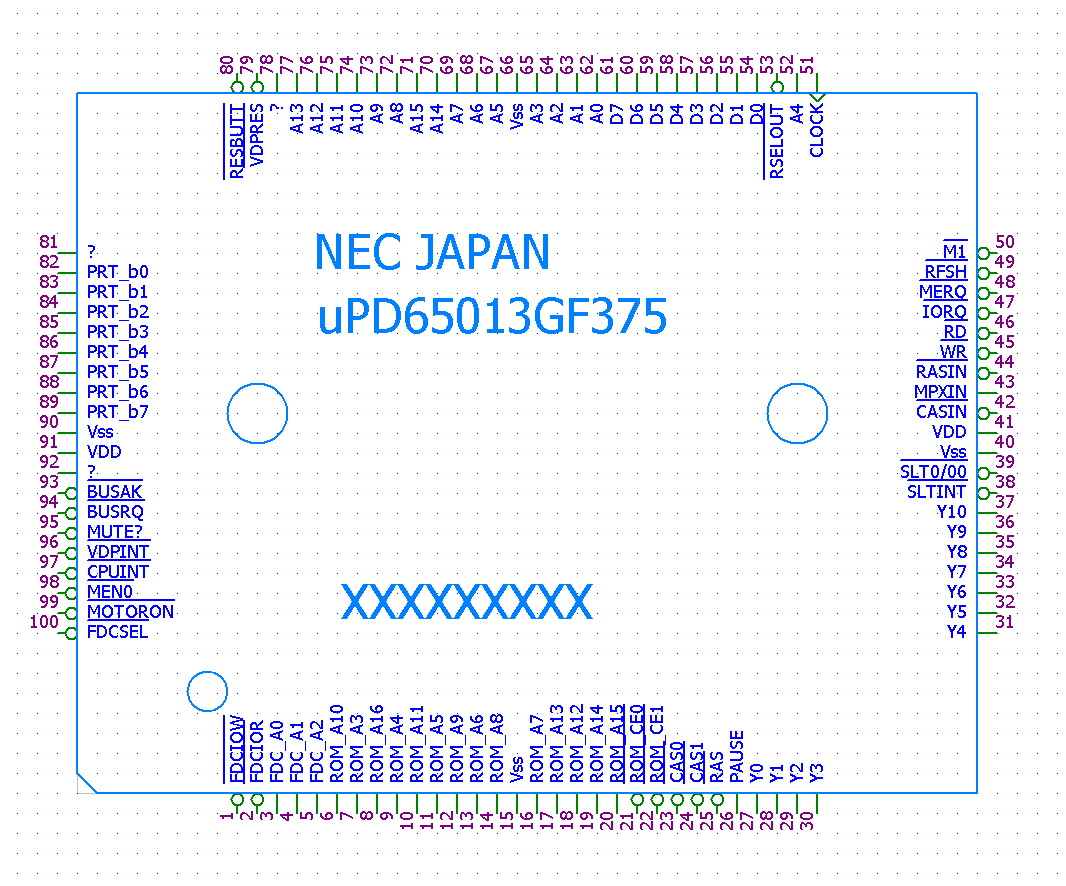

le signal viens de la pin 63 MEN0 du controleur de disquette TC8566F et transite par le chip D65013GF375 entrée pin 98 sortie pin 99

upd65013gf375_03


:noel
Site web
DataPro Membre non connecté

Villageois

Rang

Avatar

Inscrit le : 14/06/2011 à 10h12

Messages: 875

Le 16/08/2023 à 16h15
Bonjour,

Désolé pour le retard mais internet était en panne en fin de matinée.
_1090010
_1090011


MSX1: Yeno DPC-64 - Sanyo PHC-28S - Sanyo PHC-28L - Canon V20 - Sony HB-75F - Yeno MX-64
MSX2: Panasonic FS-A1F 128Ko RAM 128 Ko VRAM + Gotek / Philips NMS8255 Azerty
Carnivore 2 : 8Mb FlashROM ° 1024Ko RAM ° IDE ° FM-PAC(MSX Music)° SCC+

Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10413

Le 16/08/2023 à 16h25
6mm c'est peu pour passer le connecteur et le circuit, il y a un risque de toucher la plaque métallique de l'alim

si ça passe il faudra mettre un isolant en plastique derrière ^^
