L'atelier [Réglé] Music Module - Dead or not ? Test et découverte d'un Music Module
bonsoir à tous,
comme promis me voici pour un nouveau TOPIC concernant mon Music Module, récupéré il y a des lustres (achat à l'orée 1993 si mes cellules
grises ne défaillent pas trop). Et qui après deux décennies de stockage en grenier (pas ouf isolé), fut de retour à la maison (la mienne).
Bref, le constat du bousin est le suivant :
- l'aspect général est propre, pas une rayure, pas de doc, pas de câbles (y en avait il à l'époque ? Mystère)
- pluggé dans mon 8235, la bestiole ne réagit pas; aux abonnés absents qu'elle est !
- pas trouvé de jeu qui pourrait lever le doute et vérifier ainsi s'il est fonctionnel avec un jeu...
> le point soulevé par jipe sur la présence (ou pas) de la ROM (donc du programme de musique intégré) m'a titillé. Je n'ai pas souvenir de l'avoir
extirpé, mais je n'ai plus souvenir de l'avoir vu "tourner".
Solution : démonter pour voir.
1er constat :
il manque une vis, celle qui fixe la partie haute à droite (côté face, avec l'image Music module) - doute qu'elle se soit échappée d'elle-même avec le temps.
2ème constat :
les 03 autres vis s'enlèvent sans soucis. Seule celle d'en haut à gauche reste dans son emplacement, les deux autres s'extirpent.
J'ouvre le boitier (voir les clichés) et hormis une propreté impeccable (ça change de mes deux machines... poussiéreuses, pour le moins lorsque
je les ai ouvert je vos au centre un support de bestioles à mille pattes (beaucoup moins, j’exagère) qui est VIDE !
Est-ce l'emplacement de la ROM du logiciel MUSIC MODULE ?
Est-ce l'emplacement d'une extension de RAM (ou équivalent - il me semblait qu'il était prévu d'y ajouter de la mémoire pour y stocker des échantillons sonores.

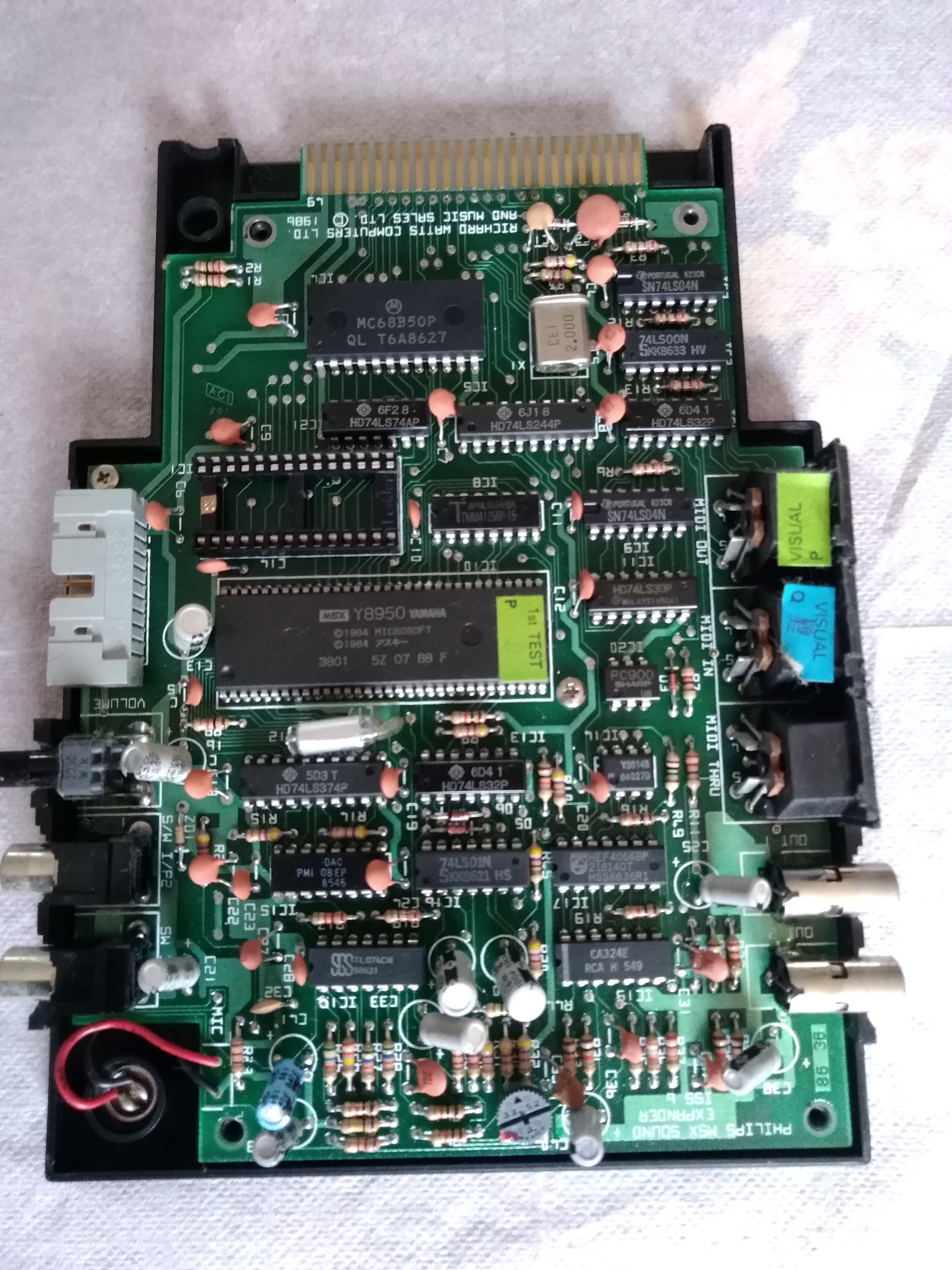

Côté composants

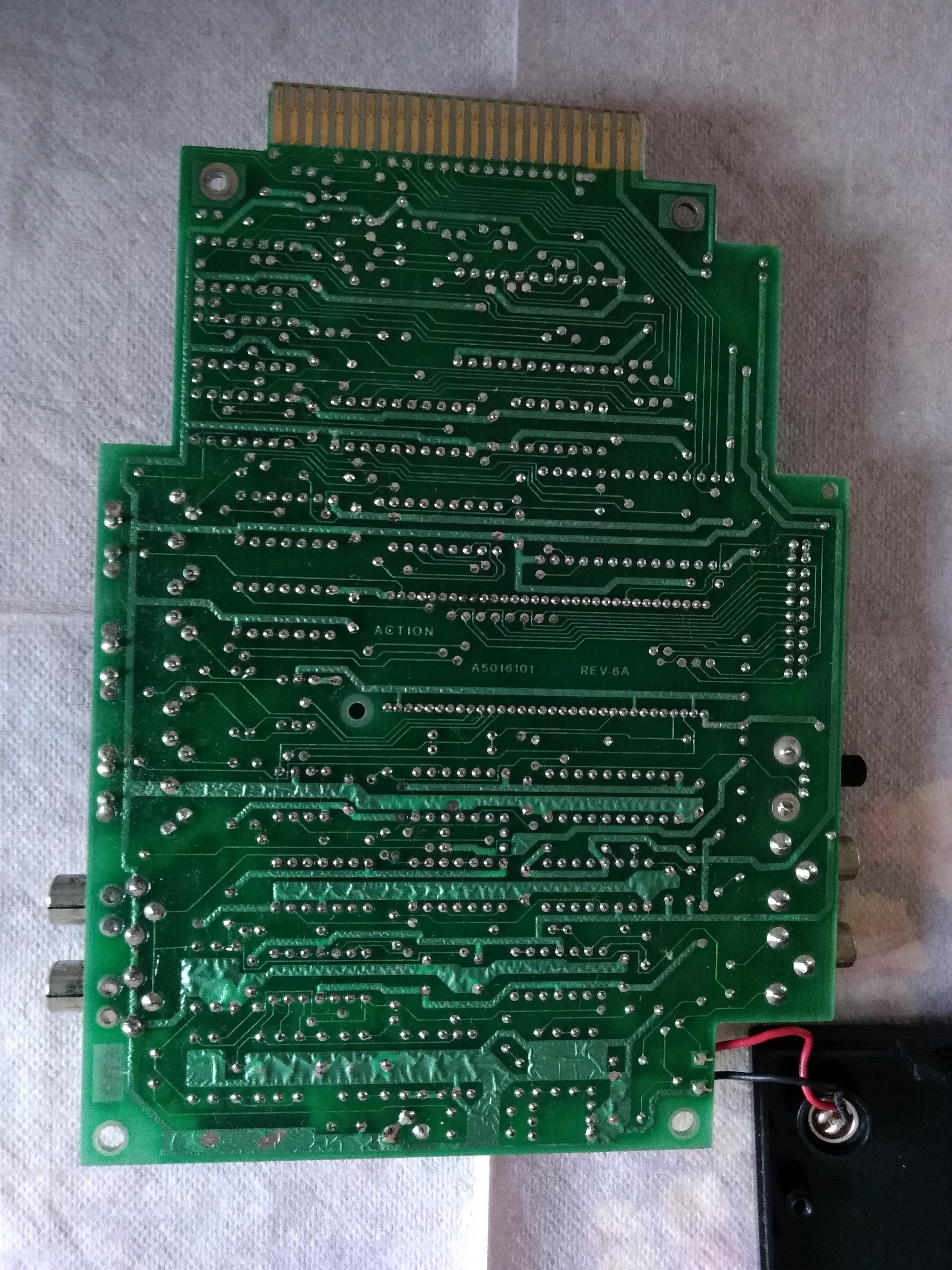

Côté pistes

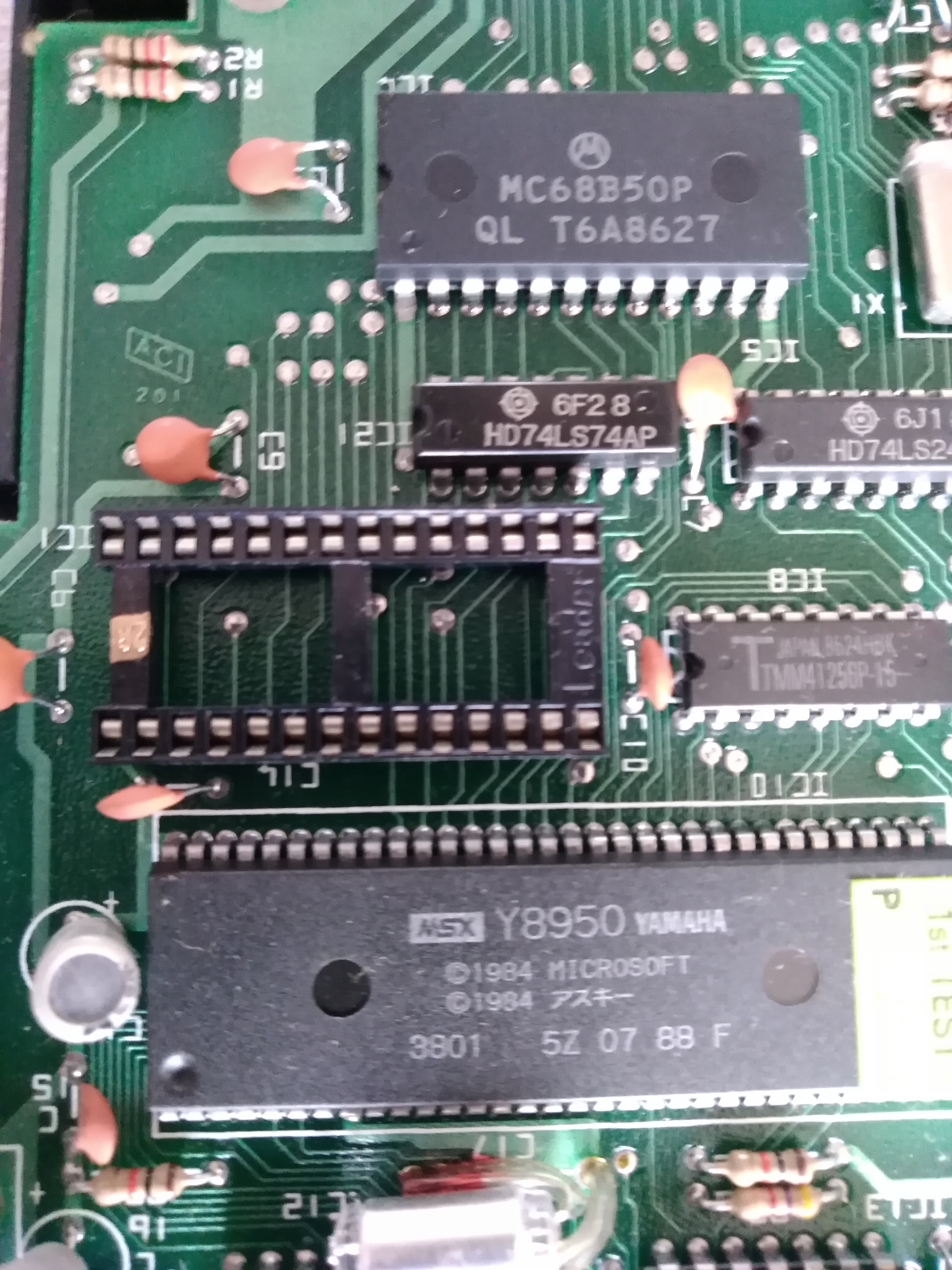

Le support... désespérément vide
comme promis me voici pour un nouveau TOPIC concernant mon Music Module, récupéré il y a des lustres (achat à l'orée 1993 si mes cellules
grises ne défaillent pas trop). Et qui après deux décennies de stockage en grenier (pas ouf isolé), fut de retour à la maison (la mienne).
Bref, le constat du bousin est le suivant :
- l'aspect général est propre, pas une rayure, pas de doc, pas de câbles (y en avait il à l'époque ? Mystère)
- pluggé dans mon 8235, la bestiole ne réagit pas; aux abonnés absents qu'elle est !
- pas trouvé de jeu qui pourrait lever le doute et vérifier ainsi s'il est fonctionnel avec un jeu...
> le point soulevé par jipe sur la présence (ou pas) de la ROM (donc du programme de musique intégré) m'a titillé. Je n'ai pas souvenir de l'avoir
extirpé, mais je n'ai plus souvenir de l'avoir vu "tourner".
Solution : démonter pour voir.
1er constat :
il manque une vis, celle qui fixe la partie haute à droite (côté face, avec l'image Music module) - doute qu'elle se soit échappée d'elle-même avec le temps.
2ème constat :
les 03 autres vis s'enlèvent sans soucis. Seule celle d'en haut à gauche reste dans son emplacement, les deux autres s'extirpent.
J'ouvre le boitier (voir les clichés) et hormis une propreté impeccable (ça change de mes deux machines... poussiéreuses, pour le moins lorsque
je les ai ouvert je vos au centre un support de bestioles à mille pattes (beaucoup moins, j’exagère) qui est VIDE !
Est-ce l'emplacement de la ROM du logiciel MUSIC MODULE ?
Est-ce l'emplacement d'une extension de RAM (ou équivalent - il me semblait qu'il était prévu d'y ajouter de la mémoire pour y stocker des échantillons sonores.
Côté composants
Côté pistes
Le support... désespérément vide
Pourquoi s'évertuer à voler avec des aigles quand on travaille avec des dindes...
y'a la puce Y8950 c'est déjà ça
oui c'est bien l'emplacement du logiciel du music module
s'il était présent il devrait démarrer avec un CALL MUSICBOX
pour tester si le music module fonctionne, voir la manip de Jipé sur l'autre post avec un disk station de compile :
POKE -54,35:POKE&HF346,1:_SYSTEM
en reliant la sortie cinch sur ampli, plus de doute...
oui c'est bien l'emplacement du logiciel du music module
s'il était présent il devrait démarrer avec un CALL MUSICBOX
pour tester si le music module fonctionne, voir la manip de Jipé sur l'autre post avec un disk station de compile :
POKE -54,35:POKE&HF346,1:_SYSTEM
en reliant la sortie cinch sur ampli, plus de doute...
ouais il te manque une 27C256 (32ko)
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
j'ai retrouvé le nom du logiciel sur disquette : MUSIC CREATOR de Philips
https://www.generation-msx.nl/software/music-sales/music-creator/release/4561/
https://www.generation-msx.nl/software/music-sales/music-creator/release/4561/
