Mauvaise pioche
l architecture est semblable au 8245. Très difficile a upgrader. C est pourquoi je demande toujour au vendeur la version du sien avant l'achat
VG-8235/19 ET /39 sont des versions francaise

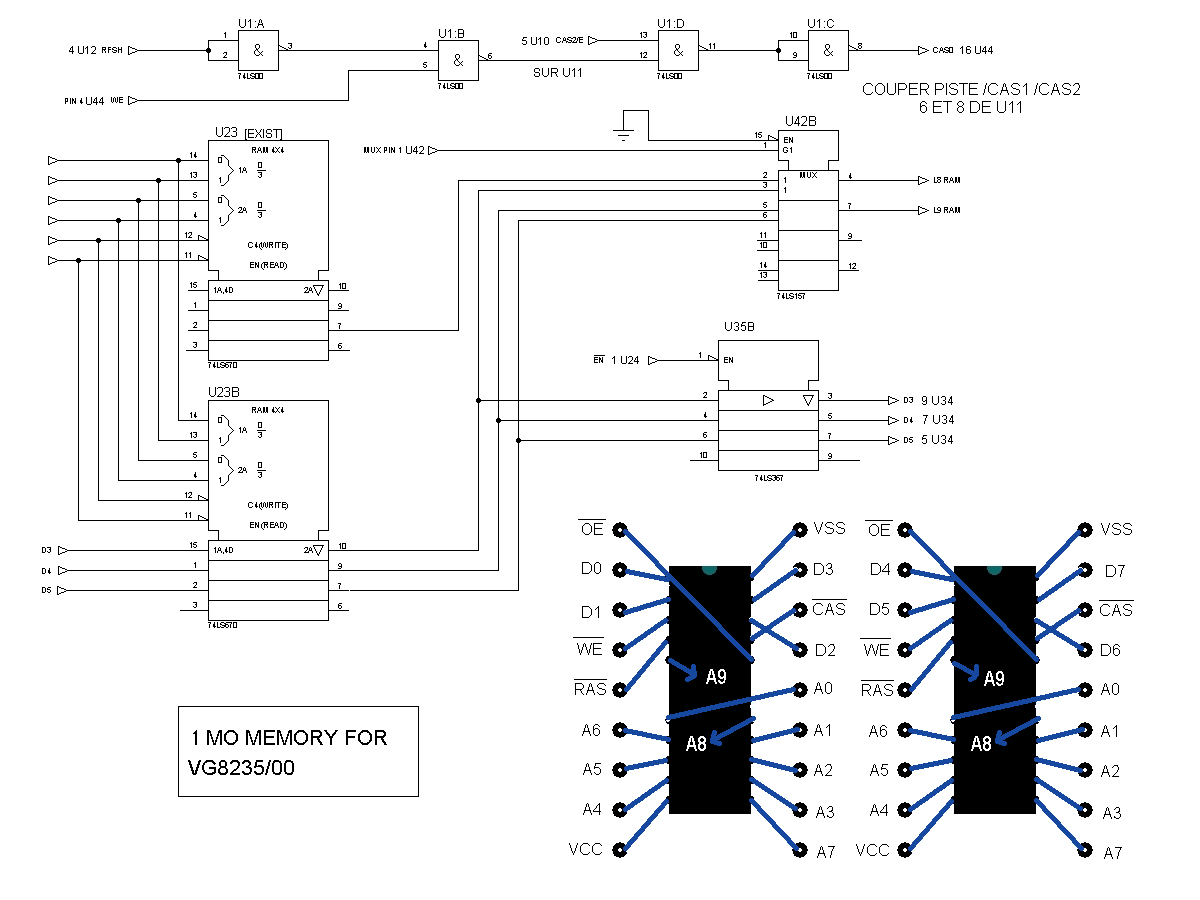

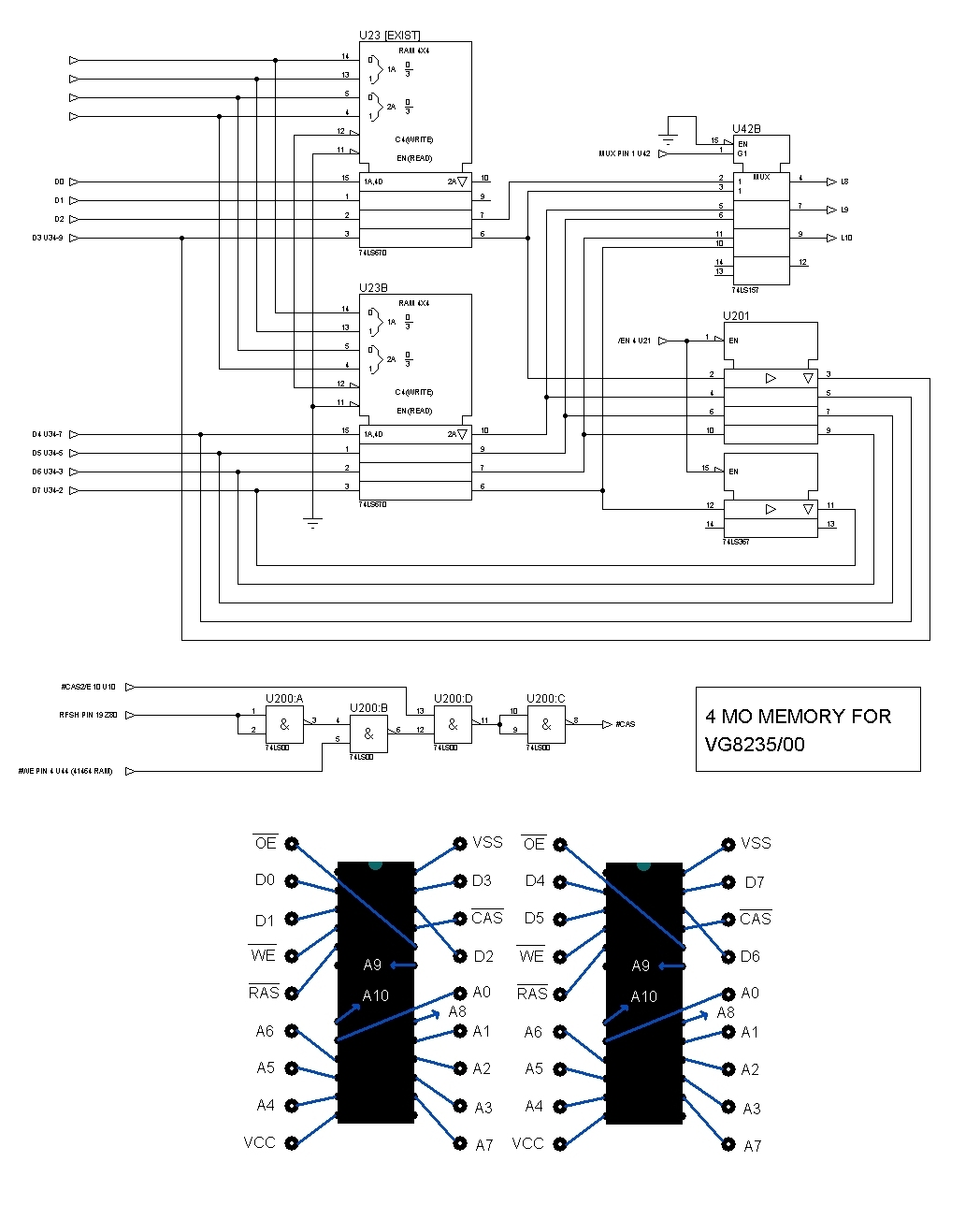

/00 /02 /19 sont conseillé pour les modifs
Edité par MSXlegend Le 15/07/2023 à 18h15
l architecture est semblable au 8245. Très difficile a upgrader. C est pourquoi je demande toujour au vendeur la version du sien avant l'achatVG-8235/19 ET /39 sont des versions francaise
/00 /02 /19 sont conseillé pour les modifs
Edité par MSXlegend Le 15/07/2023 à 18h15
ou alors utiliser un CPLD
ou des GAL22V10 pour les frileux des boitier TQFP
bon OK, je
Quelque soit la solution retenue, ça à l'air coton d'aller récupérer à minima tous les signaux d'adresses
Edité par
z80
Le 16/07/2023 à 10h26
ou des GAL22V10 pour les frileux des boitier TQFP
bon OK, je
Quelque soit la solution retenue, ça à l'air coton d'aller récupérer à minima tous les signaux d'adresses
Edité par
z80
Le 16/07/2023 à 10h26
TurboR GT (1Mo), CANON V20! ( en kit, modif 2+ en cours)
Pas encore retrouvés: V9990, Grafx9000, SUNRISE IDE 2x CF, SUNRISE MOONSOUND, FM PAC, MUSIC MODULE, NMS8280, SD SNATCHER,...
Hello,
n'est-il pas possible de rajouter en interne un port cartouche et y plugger une HOMER de 512ko ou 1mo ?
-> Moins de modifs sur le matériel ?
-> j'avoue, ma "réflexion" est limite hors sujet.
Mais c'est un vrai questionnement.
Le 8235/8245 ayant une coque certes sympathique, mais pénible quant à lui permettre d'être upgradé,
je m'interroge donc sur cette éventuelle possibilité d'évolution.
Quelle taille fait une HOMER sans son enveloppe protectrice ?
-> Est-il envisageable de la placer sous la carte "tuner/ printer", au-dessus de la connectique péritel ? Edité par VieuxBouz1 Le 17/07/2023 à 09h12
n'est-il pas possible de rajouter en interne un port cartouche et y plugger une HOMER de 512ko ou 1mo ?
-> Moins de modifs sur le matériel ?
-> j'avoue, ma "réflexion" est limite hors sujet.
Mais c'est un vrai questionnement.
Le 8235/8245 ayant une coque certes sympathique, mais pénible quant à lui permettre d'être upgradé,
je m'interroge donc sur cette éventuelle possibilité d'évolution.
Quelle taille fait une HOMER sans son enveloppe protectrice ?
-> Est-il envisageable de la placer sous la carte "tuner/ printer", au-dessus de la connectique péritel ? Edité par VieuxBouz1 Le 17/07/2023 à 09h12
Pourquoi s'évertuer à voler avec des aigles quand on travaille avec des dindes...
@VieuxBouz1 : le montage en interne d'un homer est tout à fait possible
mais sous la platine tuner/printer ça va être dur de ramener tous les signaux adresses et données
le meilleur emplacement serait sous le lecteur de disquette mais la hauteur est limitée
il faudrait se reprendre sur les signaux du z80 avec un montage en gigogne tel que cela existe pour d'autres MSX
une plaque avec des composant SMS serait obligatoire car une sram de 512k normale est volumineuse
le slot 31 n'est pas utilisé le signal est disponible sur la pin 28 du S3527
@ Gregory : le VG8235/20 est similaire au VG8235/39
mais sous la platine tuner/printer ça va être dur de ramener tous les signaux adresses et données
le meilleur emplacement serait sous le lecteur de disquette mais la hauteur est limitée
il faudrait se reprendre sur les signaux du z80 avec un montage en gigogne tel que cela existe pour d'autres MSX
une plaque avec des composant SMS serait obligatoire car une sram de 512k normale est volumineuse
le slot 31 n'est pas utilisé le signal est disponible sur la pin 28 du S3527
@ Gregory : le VG8235/20 est similaire au VG8235/39
