Le Marché LZ93A13
salut
c est pour une mab flash ? Y en a plus nul part en fait, meme galere pour moi.
tien moi au courant si tu en trouve quelque part, j en cherche 2 pieces
c est pour une mab flash ? Y en a plus nul part en fait, meme galere pour moi.
tien moi au courant si tu en trouve quelque part, j en cherche 2 pieces
*Philips NMS-8250 MSX2+ F4h|4Mo|192Ko Vram (controleur D7 HS) *Philips VG-8235 MSX2+|4mo|720ko *NeoDream MSX (Philips) NMS-8220 MSX2+ |128Ko | => *Wavy MSX2+|512ko *1PiMSX *1ChipMSX
* Gouget 512ko, KCX Bluetooth emitter, FM stereo, funrice, Beer, Sram, DevBoard, Covox, SCC flash 2Mo, Multi Mapper 2Mo, Gmaster2 (diy), slot expander x4
MSXlegend :
salut
c est pour une mab flash ? Y en a plus nul part en fait, meme galere pour moi.
tien moi au courant si tu en trouve quelque part, j en cherche 2 pieces
c est pour une mab flash ? Y en a plus nul part en fait, meme galere pour moi.
tien moi au courant si tu en trouve quelque part, j en cherche 2 pieces
Je veux faire un autre Mega scsi sans avoir à cannibaliser une cartouche.
Ne peut pas imiter le fonctionnement avec une logique numérique traditionnelle telle que le 74ls670? Edité par Gregory Le 12/05/2023 à 23h10

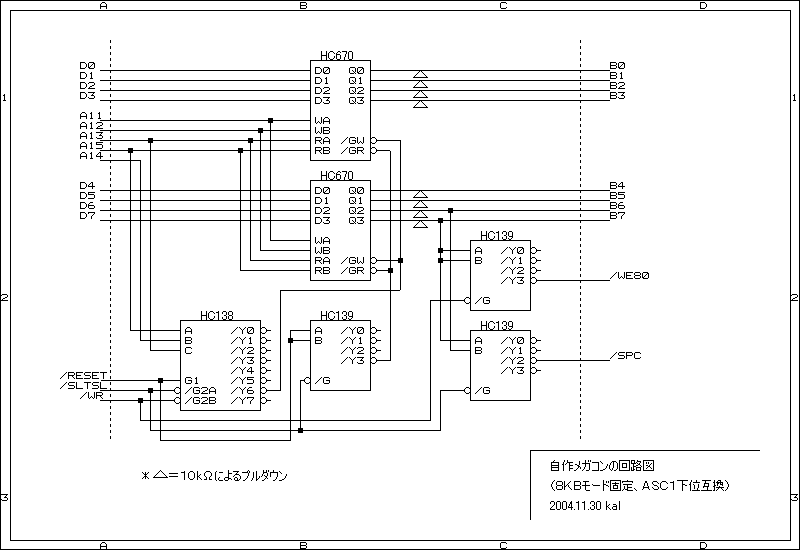

pour remplacer un LZ93A13 il y a ce schéma
je l'ai uniquement testé avec une flashrom mais le jeu ne redémarre pas quand on éteint le MSX
jamais testé avec de la SRAM ça vaut le coup d'essayer
je l'ai uniquement testé avec une flashrom mais le jeu ne redémarre pas quand on éteint le MSX
jamais testé avec de la SRAM ça vaut le coup d'essayer
Jipe :

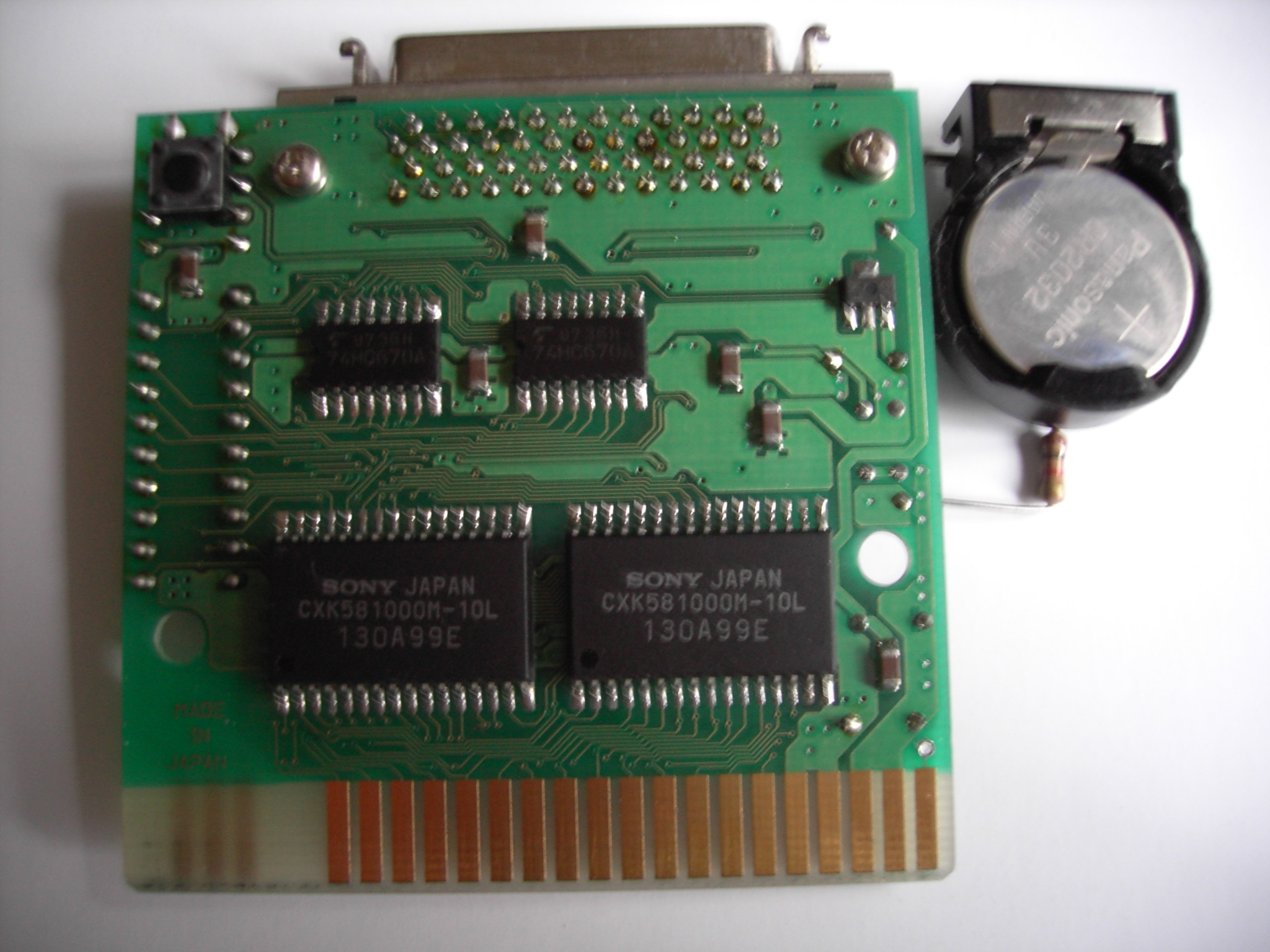

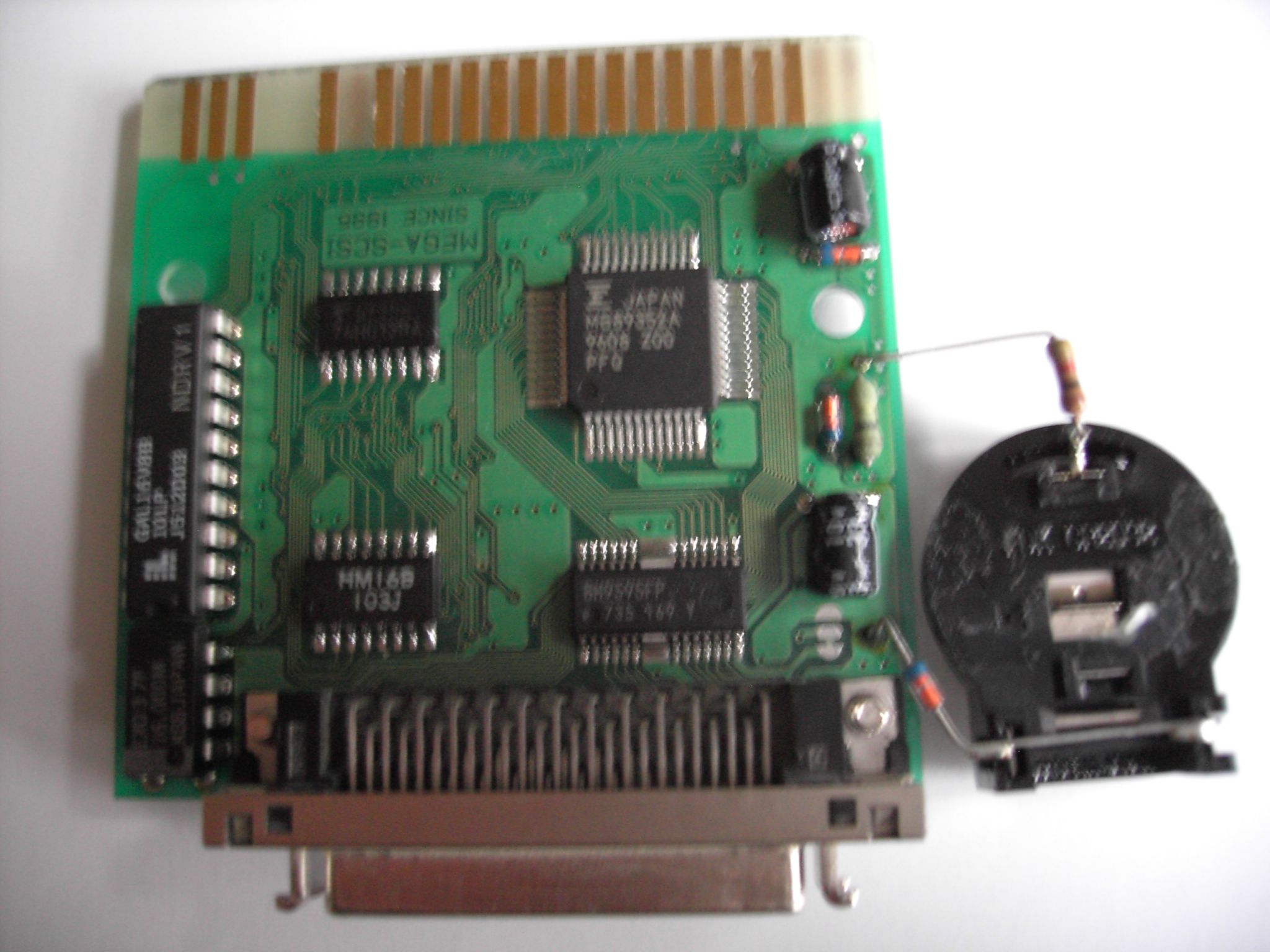

j'ai retrouvé les photos de ma Mega-Scsi avant les essais de réparation
ok c'est flou mais c'est tout ce que j'ai
ok c'est flou mais c'est tout ce que j'ai
Je ne vois pas le LZ93A13 sur la carte, mais il y a une puce GAL.
Avez-vous le contenu de la puce GAL ?
Si vous pouvez le lire, je peux comprendre les équations booléennes.
Gregory :
Je ne vois pas le LZ93A13 sur la carte, mais il y a une puce GAL.
Avez-vous le contenu de la puce GAL ?
Si vous pouvez le lire, je peux comprendre les équations booléennes.
Avez-vous le contenu de la puce GAL ?
Si vous pouvez le lire, je peux comprendre les équations booléennes.
Sur le forum de l'atelier de mémoire il doit y avoir une section qui parle de Mapper ASCII, c'est exactement ce qu'est le LZ93A13.
Voici les liens en question:
La liste des projets:
https://msxvillage.fr/forum/topic-1343+mais-qu-est-ce-qu-il-y-a-dans-les-tiroirs-de-l-atelier-e.php
Le mapper ASCII:
https://msxvillage.fr/forum/topic.php?id=329
Le fichier ZIP avec les infos du LZ93A13 par Jipé:
https://www.msxvillage.fr/forum/topic.php?id=1575#m34000
Et pour confirmer, tu peux suivre les pistes qui partent de la GAL et à quoi elles sont connectées.
de manières générale ET de mémoire, les broches de 1 à 9 puis la 11 sont des des entrées et de 12 à 19 c'est des I/O (entrée ou sortie).
Bon courage
