Le 25/11/2022 à 07h50

Reprise du message précédent

Salut

Pour ce projet j'ai regarder les gerbers . Il sont bizarre et en plus les trous ne sont pas compatible avec diptrace

J'ai le schéma je vais voir pour refaire la carte
Y as 2 modèles , led CMS (pas de découpe du boitier mais obligatoirement transparent ou barre et découpe du boitier

Pour le moment mon PC a grillé donc dur dur sur le GSM :\'(


TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
E-mail
msx45 Membre non connecté

Villageois

Rang

Avatar

Inscrit le : 09/12/2009 à 21h08

Messages: 868

Le 26/11/2022 à 09h11
En CMS sans découpe on pourrait choisir la couleur des leds , car il faut souder les leds une a une
Donc beaucoup plus simple pour customiser les couleurs
Toutes les leds bleues ça fait triste.....


led1 = rouge
led2 = rouge
led3 = jaune ou orange
led4 = jaune ou range
led5 = bleu ou vert
led6 = bleu ou vert
led7 = bleu ou vert
led8 = bleu ou vert

Avec les barres en LED sinon il y a ça
led1
led2
E-mail
Mister JBAM Membre non connecté

Villageois

Rang

Avatar

Inscrit le : 28/09/2021 à 09h58

Messages: 230

Le 26/11/2022 à 22h41
perso je trouve vraiment plus sympa un boitier transparent qu'une découpe
Site web
Mister JBAM Membre non connecté

Villageois

Rang

Avatar

Inscrit le : 28/09/2021 à 09h58

Messages: 230

Le 01/12/2022 à 14h39
Suite au mesage de msx45 et vue que Bastion est en panne de pc, j'ai contacté l'auteur de ces cartouches pyhesty@gmail.com

il à plusieurs modeles differents (niveau couleur , led , boitier , ..)
finalement je lui ai commandé celui ci :

https://drive.google.com/file/d/1ntPq5DnfA36FMqXTsA-M6Cgi0W0lv8o3/view?usp=share_link

pour la somme de 80$ frais de port inclus
Site web
msx45 Membre non connecté

Villageois

Rang

Avatar

Inscrit le : 09/12/2009 à 21h08

Messages: 868

Le 01/12/2022 à 16h24
C'est vrai que c'est plu beau avec les bars leds

J'attends de savoir si Bastion Rebel peut en faire

Je préfère une production made in MSXVILLAGE (made in Corsica)

E-mail
Bastion Rebel Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 21/09/2013 à 07h42

Messages: 1710

Le 01/12/2022 à 16h56
salut

j'ai un peu travailler dessus si je viens a faire des cartes elle seront differente plus haute car je mettrais un EPM avec support et le format est 1.5x plus grand que l'EPM d'origine qui est petit style la
puce de l'obsonet ... dur dur et en plus je suis limité en pad donc j'ai trouvez une arnaque mais j'ai pas tous implanté ... apres ce n'est qu'un equalizer !!! rien de plus !!

donc pour le moment en attendans mon nouveau PC .... standby !!!! :lol :lol :lol :lol


TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
E-mail
msx45 Membre non connecté

Villageois

Rang

Avatar

Inscrit le : 09/12/2009 à 21h08

Messages: 868

Le 02/01/2023 à 10h38
Salut ,
Mister JBAM as tu reçu ton MSX EQ ?
E-mail
Sebbeug Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h33

Messages: 2216

Le 02/01/2023 à 11h57

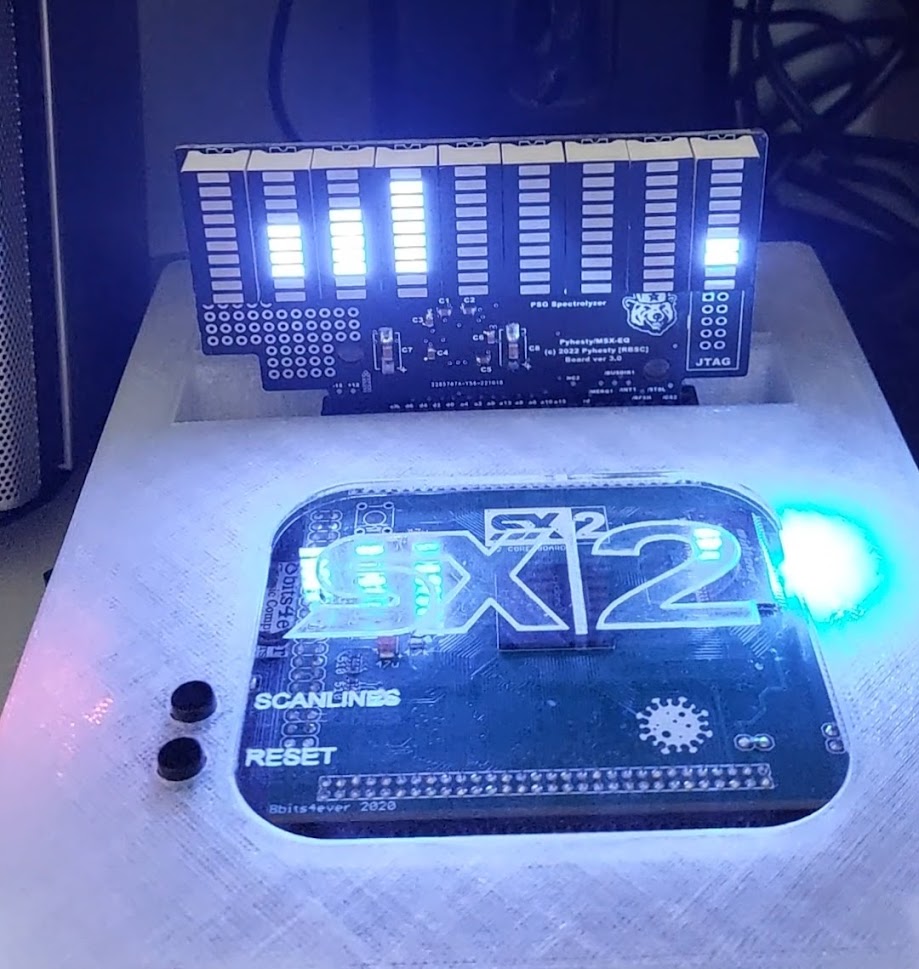

Moi j'ai reçu le mien... moitié moins cher en Espagne (mais sans cartouche, juste la PCB).
J'ai commandé des boitiers transparents au bout du monde (autres projets, poke BastionRebel :p ), je les attends pour le mois de mars :siffle

screenshot_20221230_120426_photos


Clé de sol

Site web
msx45 Membre non connecté

Villageois

Rang

Avatar

Inscrit le : 09/12/2009 à 21h08

Messages: 868

Le 02/01/2023 à 12h56
Sebbeug ,
tu as un lien pour la commande en Espagne ?
E-mail
Sebbeug Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h33

Messages: 2216

Le 02/01/2023 à 13h36
Non, ce sont juste des contacts, rien d'officiel désolé.


Clé de sol

Site web
msx45 Membre non connecté

Villageois

Rang

Avatar

Inscrit le : 09/12/2009 à 21h08

Messages: 868

Le 02/01/2023 à 19h41
OK , no problemo

il y a plus qu'a espérer que le Pere Noel a livré un joli PC au pied du sapin de Bastion Rebel .....
E-mail
Mister JBAM Membre non connecté

Villageois

Rang

Avatar

Inscrit le : 28/09/2021 à 09h58

Messages: 230

Le 03/01/2023 à 21h11
msx45 :
Salut ,
Mister JBAM as tu reçu ton MSX EQ ?


désolé du manque de nouvelle mais entre le covid et la grippe j'ai pas eu trop le temps .
Mais sinon oui j'ai reçu le mien , le rendu est super top

https://drive.google.com/file/d/1bxZD2ur0eQbuRqPQbYWjrHzMt5zG_iwn/view?usp=share_link
Site web
Sebbeug Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h33

Messages: 2216

Le 05/01/2023 à 17h53
Mister JBAM :
msx45 :
Salut ,
Mister JBAM as tu reçu ton MSX EQ ?


désolé du manque de nouvelle mais entre le covid et la grippe j'ai pas eu trop le temps .
Mais sinon oui j'ai reçu le mien , le rendu est super top

https://drive.google.com/file/d/1bxZD2ur0eQbuRqPQbYWjrHzMt5zG_iwn/view?usp=share_link


Joli ;)
