Salut les coquins,
il y a quelques temps, j'avais fait refaire des PCB du projet RBSC consistant à proposer une board avec le même form factor que le Z80 et qui permet d'ajouter le fameux port F4 lors d'un upgrade de nos chers MSX2 en MSX2+.
La team russe est ensuite passée à un projet un peu plus ambitieux, celui de faire une board avec port F4 + FM. Perso, je trouve qu'avec une cartouche comme la Carnivore2, ça n'a pas d'intérêt.
Par contre, le premier projet avec la petite PCB a quand même tout son sens.
Ces petites PCB étant introuvables, j'avais récupéré les fichiers gerber pour en refaire une 10aine.
Une fois tout ça reçu, je suis passé à autre chose comme souvent, et ça avait fini dans le tiroir.
Mais en ce moment, je suis un chaud du fer à souder ! J'ai investi dans du matos plus performant que le fer à souder que je trimballais depuis 20ans. Bref, de quoi faire des trucs plus propres.
Vu que je "tente" de réparer quelques MSX2 en ce moment, je vais essayer aussi de les passer moi même en MSX2+.
J'ai donc ressorti les PCB et les quelques composants et j'en ai assemblé quelques unes.
(d'ailleurs JIPE, je t'en donnerai une déjà assemblée à la PGR pour que tu testes... et que tu critiques mes soudures au passage
)
Si d'autres sont intéressés, n'hésitez pas.

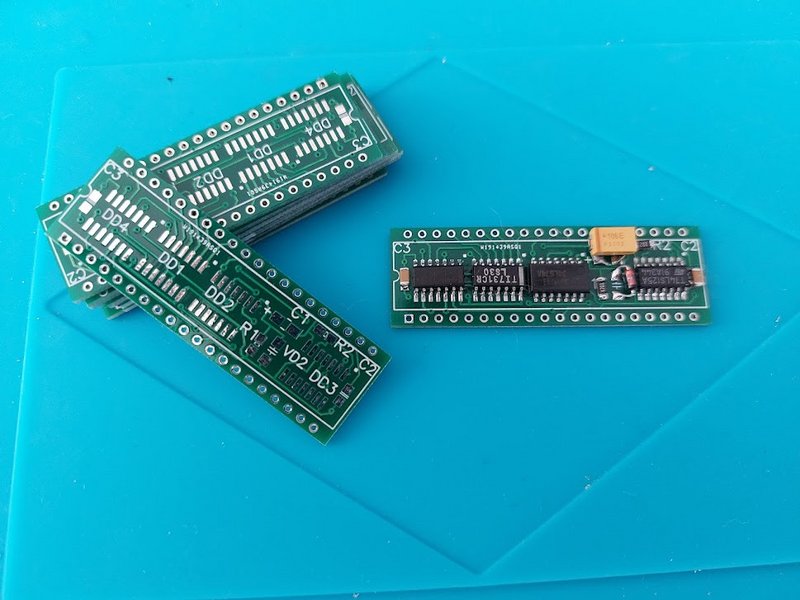

La première que j'ai assemblée :
il y a quelques temps, j'avais fait refaire des PCB du projet RBSC consistant à proposer une board avec le même form factor que le Z80 et qui permet d'ajouter le fameux port F4 lors d'un upgrade de nos chers MSX2 en MSX2+.
La team russe est ensuite passée à un projet un peu plus ambitieux, celui de faire une board avec port F4 + FM. Perso, je trouve qu'avec une cartouche comme la Carnivore2, ça n'a pas d'intérêt.
Par contre, le premier projet avec la petite PCB a quand même tout son sens.
Ces petites PCB étant introuvables, j'avais récupéré les fichiers gerber pour en refaire une 10aine.
Une fois tout ça reçu, je suis passé à autre chose comme souvent, et ça avait fini dans le tiroir.
Mais en ce moment, je suis un chaud du fer à souder ! J'ai investi dans du matos plus performant que le fer à souder que je trimballais depuis 20ans. Bref, de quoi faire des trucs plus propres.
Vu que je "tente" de réparer quelques MSX2 en ce moment, je vais essayer aussi de les passer moi même en MSX2+.
J'ai donc ressorti les PCB et les quelques composants et j'en ai assemblé quelques unes.
(d'ailleurs JIPE, je t'en donnerai une déjà assemblée à la PGR pour que tu testes... et que tu critiques mes soudures au passage
)Si d'autres sont intéressés, n'hésitez pas.
La première que j'ai assemblée :
Non, ça se met SUR le Z80.
En fait quand tu passes du MSX2 au MSX2+ il te manque un jeu d'instructions permettant notamment de gérer le Hard Reset
http://map.grauw.nl/resources/msx_io_ports.php#sysflags
Sans le port F4, on va dire qu'un upgrade vers un MSX2+ n'est pas complet (c'est pourtant ce qu'on fait la plupart du temps)
Par extension, question à Jipe :
Quand tu passes par exemple les ordi Philips en MSX2+, est-ce que tu enlèves dans le bios la gestion du port F4 ?
En fait quand tu passes du MSX2 au MSX2+ il te manque un jeu d'instructions permettant notamment de gérer le Hard Reset
http://map.grauw.nl/resources/msx_io_ports.php#sysflags
Sans le port F4, on va dire qu'un upgrade vers un MSX2+ n'est pas complet (c'est pourtant ce qu'on fait la plupart du temps)
Par extension, question à Jipe :
Quand tu passes par exemple les ordi Philips en MSX2+, est-ce que tu enlèves dans le bios la gestion du port F4 ?
Sebbeug :
Par extension, question à Jipe :
Quand tu passes par exemple les ordi Philips en MSX2+, est-ce que tu enlèves dans le bios la gestion du port F4 ?
Quand tu passes par exemple les ordi Philips en MSX2+, est-ce que tu enlèves dans le bios la gestion du port F4 ?
ça m'est arrivé au début mais maintenant je met le port F4
j'ai utilisé le montage de Hans Oranje : https://www.hansoranje.nl/ puis cliquer sur V9958 inbouw 1
l'avantage avec les 8250 82055 et 8280 c'est que seule la partie de droite Latch vor F4 register est nécessaire
pour les autres Philips il faut aussi la droite adress decoder vor F4 register
Jipe :
ça m'est arrivé au début mais maintenant je met le port F4
j'ai utilisé le montage de Hans Oranje : https://www.hansoranje.nl/ puis cliquer sur V9958 inbouw 1
l'avantage avec les 8250 82055 et 8280 c'est que seule la partie de droite Latch vor F4 register est nécessaire
pour les autres Philips il faut aussi la droite adress decoder vor F4 register
Sebbeug :
Par extension, question à Jipe :
Quand tu passes par exemple les ordi Philips en MSX2+, est-ce que tu enlèves dans le bios la gestion du port F4 ?
Quand tu passes par exemple les ordi Philips en MSX2+, est-ce que tu enlèves dans le bios la gestion du port F4 ?
ça m'est arrivé au début mais maintenant je met le port F4
j'ai utilisé le montage de Hans Oranje : https://www.hansoranje.nl/ puis cliquer sur V9958 inbouw 1
l'avantage avec les 8250 82055 et 8280 c'est que seule la partie de droite Latch vor F4 register est nécessaire
pour les autres Philips il faut aussi la droite adress decoder vor F4 register
C'est globalement la même chose que la petite board. Je t'en filerai une pour que tu testes.
J'ai simulé le schéma du port F4 Caro 2011 dans Isis et le montage est OK
par contre je pense que c'était monté sur support sous le Z80 et que la capa de 10µf est trop grosse pour cela
par contre je pense que c'était monté sur support sous le Z80 et que la capa de 10µf est trop grosse pour cela
j'ai monté ce circuit dans le 8245 soudé sur le Z80 et il ne fonctionne pas
pas de logo MSX et passage directement au BASIC 3.0
je vais faire le montage classique qui vient de Hans Oranje pour voir si ça vient du 8245 ou du circuit de Caro
a suivre ....
pas de logo MSX et passage directement au BASIC 3.0
je vais faire le montage classique qui vient de Hans Oranje pour voir si ça vient du 8245 ou du circuit de Caro
a suivre ....

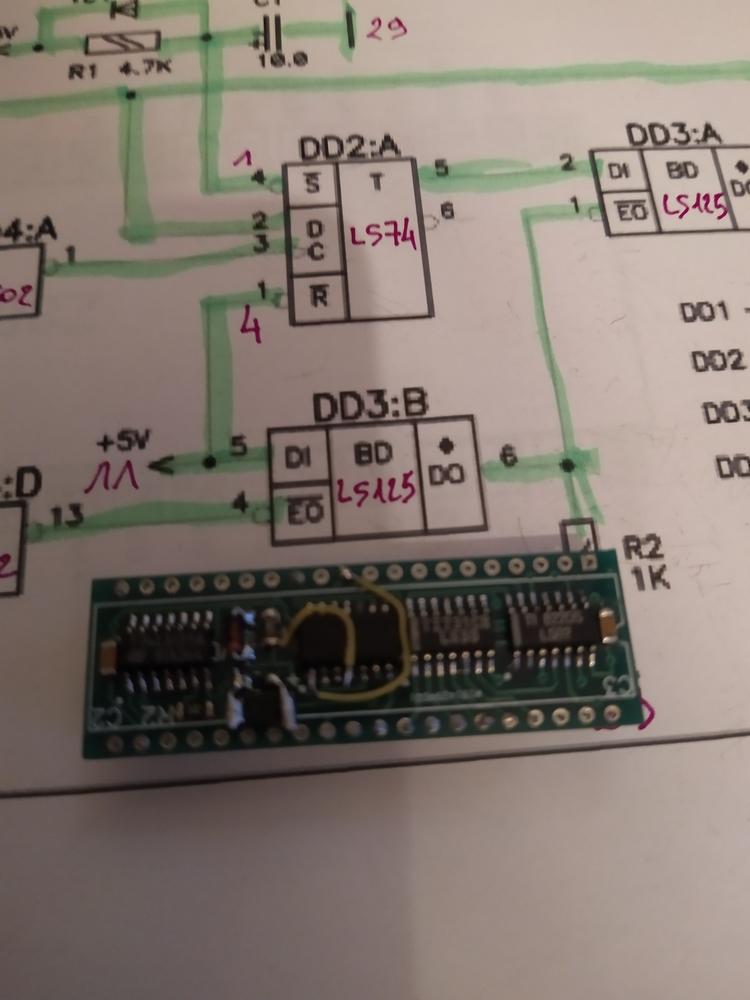

la photo du montage

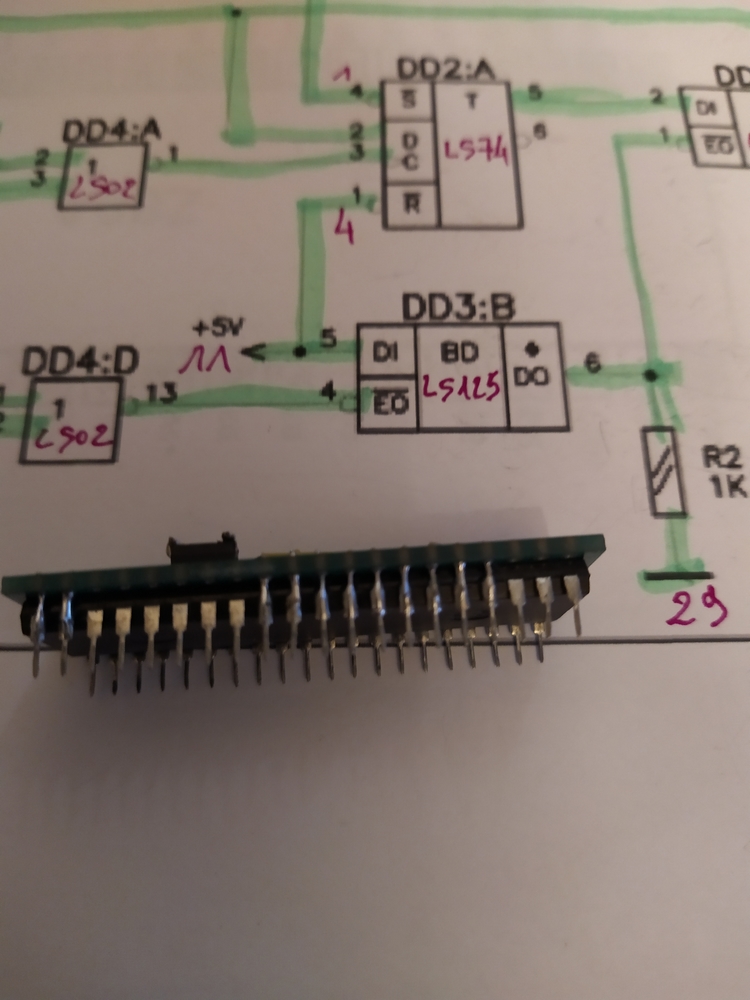

de coté
le jeu des 7 erreurs

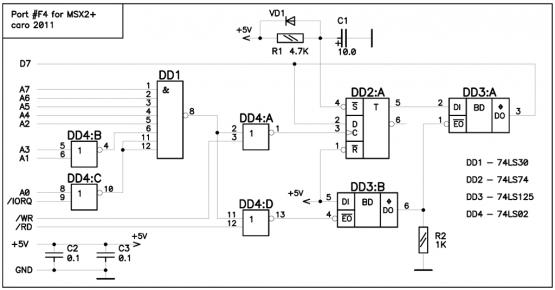

le schéma de Caro

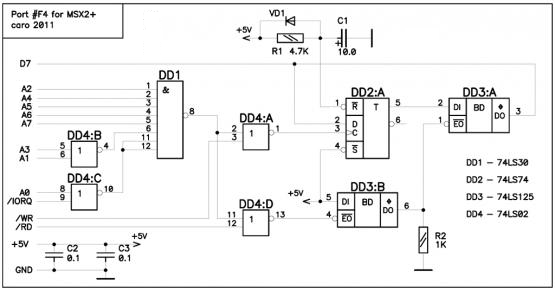

le schéma relevé
la carte ne correspond donc pas au schéma
les adresses A2 A4 à A7 pas sur les bonnes pins mais aucune incidence sur le fonctionnement
par contre les set et reset du 74LS74 sont inversés d'ou la modif avec les 2 fils jaunes
mais ça ne fonctionne toujours pas
étrange aussi que le signal /RESET ne soit pas cablé sur ce montage car ce port est utilisé pour un reset hard et un reset soft
donc toujours a suivre ......
@Sebbeug : quel logiciel as tu utilisé pour ouvrir le gerber
de coté
le jeu des 7 erreurs
le schéma de Caro
le schéma relevé
la carte ne correspond donc pas au schéma
les adresses A2 A4 à A7 pas sur les bonnes pins mais aucune incidence sur le fonctionnement
par contre les set et reset du 74LS74 sont inversés d'ou la modif avec les 2 fils jaunes
mais ça ne fonctionne toujours pas
étrange aussi que le signal /RESET ne soit pas cablé sur ce montage car ce port est utilisé pour un reset hard et un reset soft
donc toujours a suivre ......
@Sebbeug : quel logiciel as tu utilisé pour ouvrir le gerber
