Bonsoir

Comme moi je pense que vous avez plusieurs MSX et bien sur plusieurs câble différents pour les connecter a votre écran

j'ai donc prévu de réalisé un adaptateur DIN / SCART plus ou moins UNIVERSEL

A savoir

Coté ECRAN connexion via une double PERITEL 21broches

l'adaptateur qui connecte la PERITEL et la dispatch sur plusieurs connecteur JST 8Pins permetant en clipsant une bretelle avec une DIN C au bout pour raccorder le MSX
pour les YASHICA / CANON un adaptateur DIN C femelle / DIN U Male supplementaire ou un JST + DIN U direct

4 brochages sont prevu

1 pour yamaha / sony / sanyo / panasonic
2 yeno dpc64
3 yaschica / canon + adapt din U
4 VG8020 + MC810 et fonction CUSTOM avec un brochage via des bretelles dupont femelle/femelle

et la fini les 50 cables de connexion 1 seule suffira !! :top :top :top

en schema ca donne ca !!

scart_module_complet

je projete de produire le PCB prochainement


TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
E-mail
aoineko Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 02/01/2011 à 21h17

Messages: 2892

Le 02/06/2022 à 18h32
Bonne idée. :top

Même si, perso, je n'ai qu'un seul MSX. ^^


On est toujours ignorant avant de savoir.
Github
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10721

Le 02/06/2022 à 19h58
moi j'ai trouvé une autre solution : une prise DIN8 -> une DB9 femelle (unique)-> une DB9 mâle ->une DB9 femelle(câblées suivant le modéle) -> une DB9 mâle -> une prise péritel(unique)

en vrai il faut 2 DIN8 car celle du CANON est différente sauf sur le mien ou j'ai changé le modèle de DIN8 et interverti les câbles à l'intérieur ;) attention il y a une piste a la masse



:noel
Site web
milius Membre non connecté

Touriste

Rang

Avatar

Inscrit le : 06/02/2022 à 20h00

Messages: 139

Le 03/06/2022 à 05h46
ca c'est beau :love


ne pas confondre BITMAP et plan quequette d:)8--O:b

Sebbeug Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h33

Messages: 2524

Le 03/06/2022 à 10h26
Ouahouh ... Tellement une trop bonne idée ça !!!
J'en veux un obligé !!!

Je ne connais pas les PINOUT de chaque modèle mais par exemple, les Sanyo PHC-28s c'est le même brochage que d'autres ?


Clé de sol

Site web
Bastion Rebel Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 21/09/2013 à 07h42

Messages: 1887

Le 03/06/2022 à 10h51
Sebbeug :
Ouahouh ... Tellement une trop bonne idée ça !!!
J'en veux un obligé !!!

Je ne connais pas les PINOUT de chaque modèle mais par exemple, les Sanyo PHC-28s c'est le même brochage que d'autres ?


je regarde le wiki pour voir mais y as la possibilité de faire son brochage CUSTOM (5) :top :top

j'ai modifier la disposition permettant la connexion de la peritel sur le coté droit avec un connecteur d'angle et en sortie le JST / DIN C

et une possibilité de rajouté des resistances sur la sortie audio pour les TR !! :top :top

et la modif pour le SANYO PHC28 + CUSTOM

scart_module2 Edité par Bastion Rebel Le 03/06/2022 à 11h29


TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
E-mail
Sebbeug Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h33

Messages: 2524

Le 03/06/2022 à 11h47
rohhh... Mais c'est carrément top !
Je vois que tu as prévu 3 points d'ancrage sur ta PCB, tu prévois un boitier ?


Clé de sol

Site web
Bastion Rebel Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 21/09/2013 à 07h42

Messages: 1887

Le 03/06/2022 à 12h15
Ou un vissage sur plaque ou boîtier ??


TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
E-mail
Bastion Rebel Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 21/09/2013 à 07h42

Messages: 1887

Le 03/06/2022 à 17h40
DERNIERE MISE A JOUR

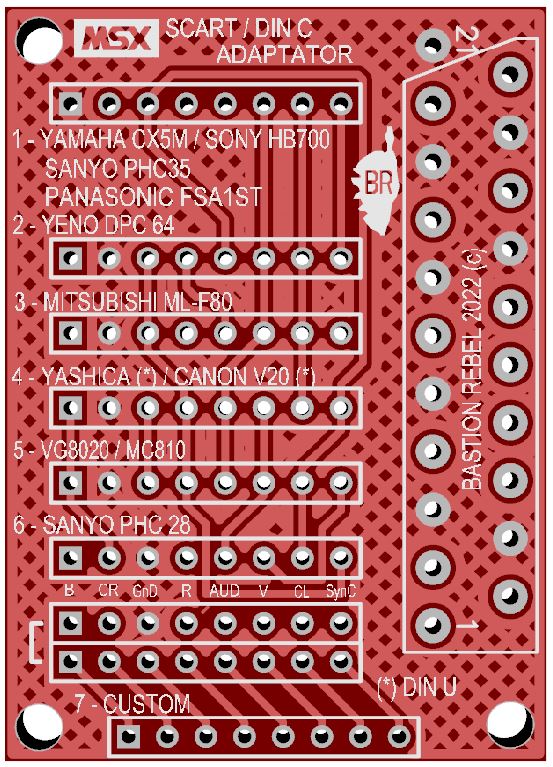

scart_module3
