En fait j'en suis là:
j'ai fait quelques mesures à l'oscilloscope
U7 RAM : pin 22 reste HIGH même lors du reset
U2 (74AHCT138N) : les pins 1,2,3 restent LOW et 4,5,6 reste HIGH même avec un reset. (7,9,10,11,12,13,14,15 restent HIGH et la pin 8 LOW)
U13 (ATF16V8B) pin 5 passe de HIGH à LOW pendant le reset mais le pin 15 reste HIGH...
J'ai posé la question à Jordi sur MSX org
Merci Jipe pour l'astuce, je n'avais pas vu que le texte pouvait être recherché . Edité par Gfx Le 19/03/2022 à 18h31
Il faut cultiver notre jardin.
tu dois parler de U32
j'ai fait des tests avec Isis et le fichier jed de U13
pour activer RAMSL a 0
il faut en entrées
/MREQ à 0
/RFSH à 1
/FFFF à 1
SB_SLT_A à 0
SB_SLT_B à 1
SL_A à 1
SL_B à 1
en sorties
/SLTSLT3 et à 1
ce qui voudrait dire que la mémoire est dans le SLOT 3 qui est étendu
vérifie donc si ces signaux sont vivants a l'oscillo
j'ai fait des tests avec Isis et le fichier jed de U13
pour activer RAMSL a 0
il faut en entrées
/MREQ à 0
/RFSH à 1
/FFFF à 1
SB_SLT_A à 0
SB_SLT_B à 1
SL_A à 1
SL_B à 1
en sorties
/SLTSLT3 et à 1
ce qui voudrait dire que la mémoire est dans le SLOT 3 qui est étendu
vérifie donc si ces signaux sont vivants a l'oscillo
trouvé l'info sur le slot mémoire ici : https://www.retrobrewcomputers.org/forum/index.php?t=msg&th=252&start=200&
c'est le SLOT 3.2 comme sur les Philips
c'est le SLOT 3.2 comme sur les Philips
Bon après plus de deux heures d'investigation hier soir, j'ai enfin trouvé le problème.

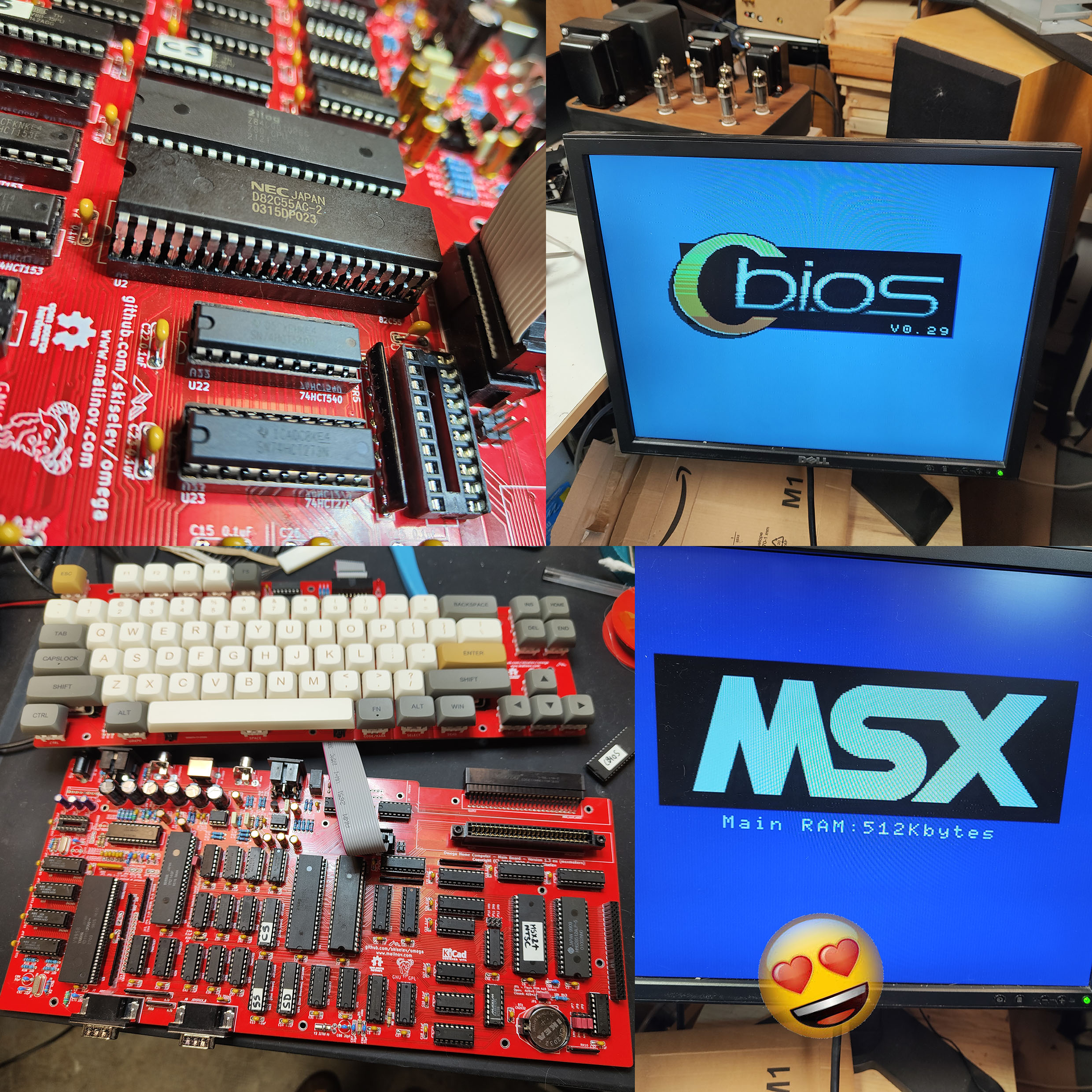

C'est U2 le 82C55 qui déconnait et le pire c'est que j'avais deux exemplaires défectueux. C'est en les empilant l'un sur l'autre que j'ai pu faire fonctionner la bête... Quel plaisir de voir le logo MSX!!
Merci Jipe pour ton aide.
@aoineko, tu peux ajouter également une extension mémoire pour monter à 1M,2M ou 4M. La sortie vidéo peut aussi être configurée en PAL ou NTSC.
edit: j'ai également remarqué un 'Color Bus' à côté du VDP, je pense que c'est pour d'éventuelles extensions, @Jipe tu sais à quoi ça peut servir ? Edité par Gfx Le 20/03/2022 à 10h55
C'est U2 le 82C55 qui déconnait et le pire c'est que j'avais deux exemplaires défectueux. C'est en les empilant l'un sur l'autre que j'ai pu faire fonctionner la bête... Quel plaisir de voir le logo MSX!!
Merci Jipe pour ton aide.
@aoineko, tu peux ajouter également une extension mémoire pour monter à 1M,2M ou 4M. La sortie vidéo peut aussi être configurée en PAL ou NTSC.
edit: j'ai également remarqué un 'Color Bus' à côté du VDP, je pense que c'est pour d'éventuelles extensions, @Jipe tu sais à quoi ça peut servir ? Edité par Gfx Le 20/03/2022 à 10h55
Il faut cultiver notre jardin.
tu ne pense pas avoir des risque de conflits sur tes sorties du 8255 de cette manière ?
les slots c'est le port A du PPI
est ce que ton clavier fonctionne bien avec les 2 PPI empilés ?
joli ton ampli a lampes en arrière plan
les slots c'est le port A du PPI
est ce que ton clavier fonctionne bien avec les 2 PPI empilés ?
joli ton ampli a lampes en arrière plan
Perso j'aurais pas la patience de faire tout ça aussi méticuleusement, ça fait plaisir, félicitations
Merci @TurboSeb j'ai perdu énormément de temps avec ces composants foireux.
@Jipe tout marche impecc mais tu as raison je vais remplacer ça par un composant qui marche...
Les amplis à lampes c'est ma deuxième passion, je l'ai fabriqué de A à Z.
Edité par
Gfx
Le 20/03/2022 à 14h06
@Jipe tout marche impecc mais tu as raison je vais remplacer ça par un composant qui marche...
Les amplis à lampes c'est ma deuxième passion, je l'ai fabriqué de A à Z.
Edité par
Gfx
Le 20/03/2022 à 14h06
Il faut cultiver notre jardin.
beau boulot ... maintenant le jeeeeeeeuuuuuuuuuuu !!!!
