(pour pas polluer le topic de GFX, je déplace la discussion ici)

« J'ai fais un rêve ! Le rêve qu'un jour, quelqu'un, quelque part, fabrique une cartouche MSX2+. »

Je trouve que ça serait super cool de créer une cartouche avec le chip v9958 (MSX2+) utilisable sur MSX1 et MSX2, un peu comme les cartouches v9990 !
Ca existe déjà pour le MSX2 (même si je sais pas si ça marche sur le même principe) mais pas pour le MSX2+ à ma connaissance.

Avec une lib qui n'utilise pas le Bios comme la mienne, ça serait super simple de pouvoir l'utiliser sur n'import quel MSX.
Faudrait juste décider des ports I/O à utiliser.
On pourrait prendre (88h-8Bh comme pour l'adaptateur VDP v9938, ou 60h-6Fh comme pour les v9990).

Après, j'ai absolument aucune idée de la complexité de la chose et je serais totalement incapable de la concevoir.
Je sais pas si les plans de la cartouche MSX2 sont dispo quelques part, et s'il y aurait besoin de plus pour faire fonctionner le VDP du MSX2+ !?
En tout cas, si y a des bidouilleurs en manque d'idées, je serais prêt à investir dans une telle cartouche.

regarde dans le forum la rubrique l'atelier

il y a un post Mais qu'est ce qu'il y a dans les tiroirs de l'atelier

c'est plein de montages finalisés ou pas

j'ai scindé le sujet suite a la discussion d'igal sur les signaux /CS

http://msxvillage.fr/forum/topic.php?id=3875#m87225

C'est certain que cette cartouche a du potentiel
En plus ça a l'avantage de ne pas torturé les machines d'origine
Cela ne m'étonne pas que le concept n'a pas marché a l'époque d'un point de vue purement marchand, car c'est plus commercial de vendre une machine complète qu'une cartouche complexe qui valait le même prix
Par contre si on étant le concept, c'est tout à fait possible de transformer en Msx2+, n'importe quel ordinateur Z80 avec bus accessible, avec ce type de cartouche. Tout comme on pourrait transformer un Msx en Sega MS ou en NES avec ce "type" de cartouche, le Msx serait même le candidat parfait D'ailleurs ca a été fait avec certains Msx distribués dans les pays du moyen Orient Edité par TurboSEB Le 28/04/2021 à 04h23

J'avais fait une extension simplifié pour 9938/9958 sans ExtRom etc...
Juste le VDP avec les 128Ko de Vram. (Une pensée pour Fabf qui a beaucoup bossé dessus il me semble)

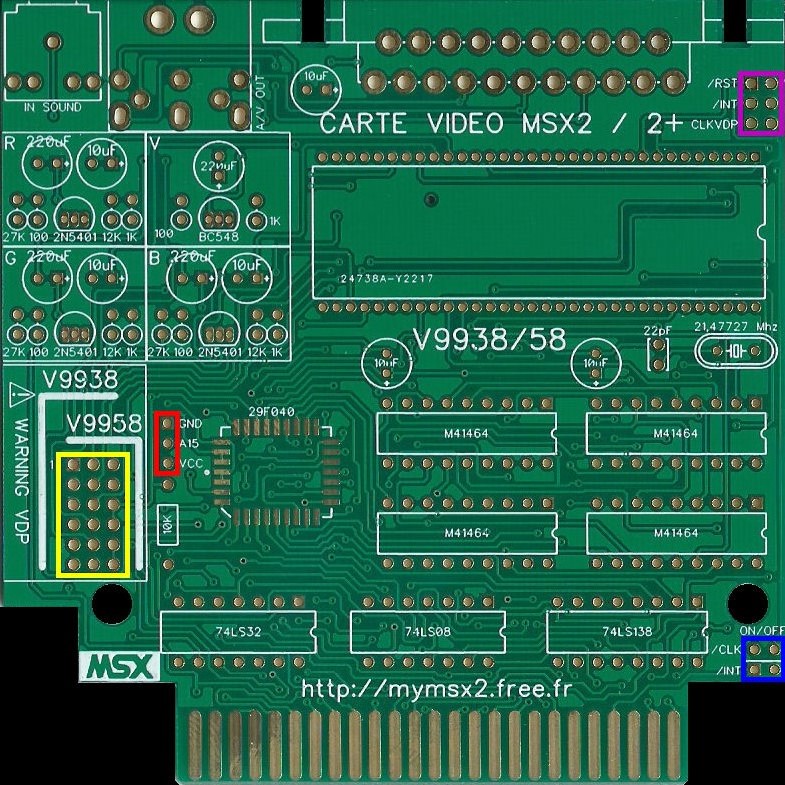

Voici l'implantation de la cartouche avec un VDP9958 (Msx2+)


Nb: Il s'agit de la [Carte Graphique] et non la [Carte Vidéo]!
Faut que je regarde si je trouve la montage Vidéo pour en faire une carte Complète

Voici 2 [Carte graphique 9958 ] externe dont une qui équipée [carte Vidiéo] montées en parallèles avec le troisième 9958 interne!



Nb: Le tramage du fond d'écran bleu à été résolu avec l'ajout de capas à chaque Vram!
Nb2: Les Vrams de qualité n'ont même pas besoin de ces petit condensateurs pour un affichage parfait.
Nb3: Le VDP interne "9938" peut produire une image Screen8 simultanément au vdp externe 9958 qui joue la même image en screen12 sans problème!

Voici un "montage vidéo" mis en sortie de la "carte graphique".
Honnêtement, je me souviens pas si c'est ce montage qui fonctionnait ou un autre


Tout fonctionne à merveille.

Attention: Ce que je présente ci dessous n'a pas été testé par mes soins!

Pour aller plus loin et donc intégrer la ROM MSX2 (et Probablement Msx2+)

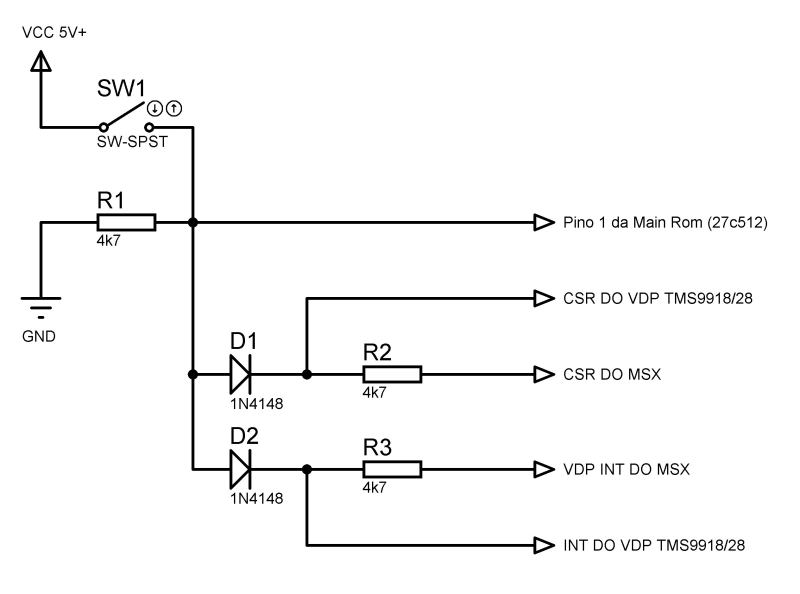

Voici un montage qui permet de basculer de la Rom Msx1 vers la Rom Msx2.


Voici le Zip contenant les Roms Modifiées pour fonctionner. (Non testé)
HYBRID MSX1 et MSX2.zip
Nb: Contient une ROM Azerty et une Qwerty Edité par igal Le 28/04/2021 à 11h51

Je pense que vous vous rendez pas compte à quel point ces schémas sont du chinois pour moi.
En tout cas, c'est gentil d'essayer.
Et en vrai c'est intéressant et je comprends qq trucs, mais bien trop peu pour espérer fabriquer quoi que ce soit.

Mon truc c'est la programmation.
Cette cartouche, c'est juste quelque chose sur lequel j'aimerai bien m'amuser à programmer si elle existait (comme la v9990 que j'ai commandé).

membre !! ouais !! a la belle époque c’était la course entre vous 2 Non !!

me comparer a métal ... merci !! je n'ai pas ces compétences et loin de la !
