L'atelier cable din 8 et péritel
bonjour à tous
j'ai beaucoup de mal a trouver une fiches Din 8 broches avec en bout la prise péritel pour faire fonctionner mon MSX .
et puis je ne trouve pas le mode de câblage fiche Din avec péritel
si quelqu'un a un câble en trop je peux lui acheter
merci a vous
bonne journée
blike
j'ai beaucoup de mal a trouver une fiches Din 8 broches avec en bout la prise péritel pour faire fonctionner mon MSX .
et puis je ne trouve pas le mode de câblage fiche Din avec péritel
si quelqu'un a un câble en trop je peux lui acheter
merci a vous
bonne journée
blike
blike
pour la DIN8 du bon modéle a priori il y en a en stock ici
https://fr.farnell.com/hirschmann/mas-80-s/mas-80s-connecteur-din-8-poles/dp/809792
sinon pour le cablage c'est identique au CANON V20
https://fr.farnell.com/hirschmann/mas-80-s/mas-80s-connecteur-din-8-poles/dp/809792
sinon pour le cablage c'est identique au CANON V20
blike
bonjour
j'ai acheté les fiches DIN via le lien que ma donné JIPE
j'ai des câbles péritel que je peux aussi sacrifier
Le raccordement (soudures ) ne me posera aucun problèmes .
Mais ils faut que j’ai le schéma de raccordement Dim , péritel
j’ai suivie ton lien sur MSX org , mais il est en british et je ne parle que deux langue le français et l’argot
si tu peux me l'envoyer ce serai super
bonne journée et merci
j'ai acheté les fiches DIN via le lien que ma donné JIPE
j'ai des câbles péritel que je peux aussi sacrifier
Le raccordement (soudures ) ne me posera aucun problèmes .
Mais ils faut que j’ai le schéma de raccordement Dim , péritel
j’ai suivie ton lien sur MSX org , mais il est en british et je ne parle que deux langue le français et l’argot
si tu peux me l'envoyer ce serai super
bonne journée et merci
blike

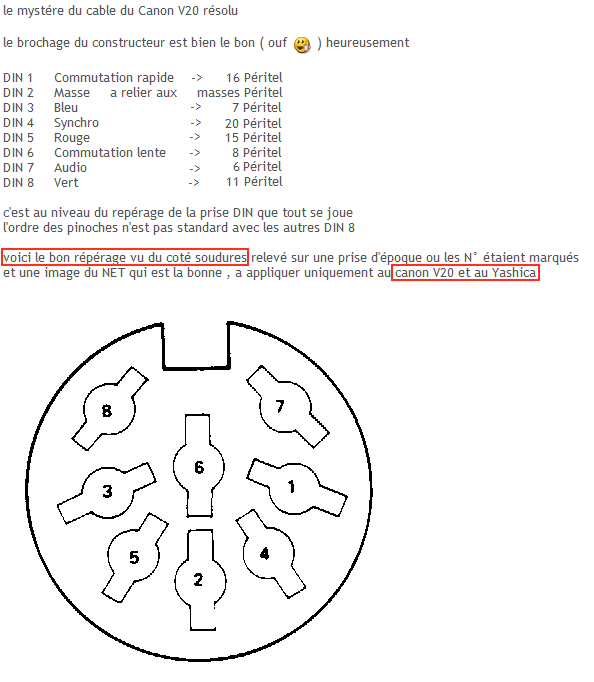

j'ai repris une partie du post et j'ai fait un truc plus clair
les masses sur la péritel sont les broches 4, 5, 9, 13, 14, 17 et 18
normalement avec 4 masse audio et 17 masse vidéo reliées ça suffit

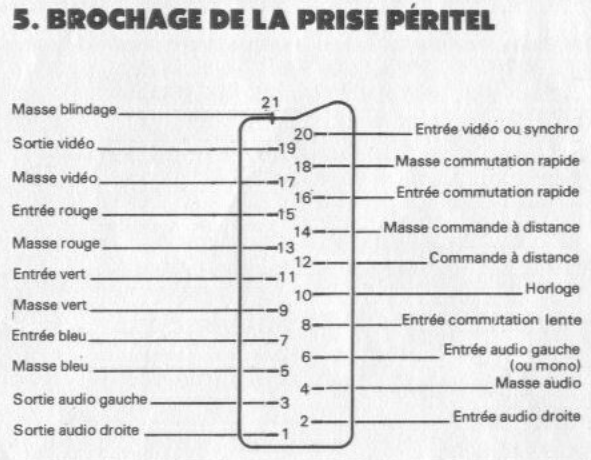

et voici le brochage de la prise péritel au cas ou
les masses sur la péritel sont les broches 4, 5, 9, 13, 14, 17 et 18
normalement avec 4 masse audio et 17 masse vidéo reliées ça suffit
et voici le brochage de la prise péritel au cas ou
