Salut les gens !
petite question
il a fort longtemps , j'avais bousillé la sortie video de mon hb-500 .. fin de l'histoire ,
ce matin je le sors de son carton et figurez vous qu'il s'est transformé en 700 .. incroyable non ?
et oui j'avais oublié qu'un pote m'avais "confié " son 700 qui presentait les memes symptomes que le mien a savoir video hs , carte mere felée .. le classique de ces modeles ..
j'ai eu le malheur a l'epoque de vouloir essayer de le reparer ...
je crois que je n'ai pas eu de resultat probant sinon je m'en rappelerais ...
je vous poste le lien vers la photo, est-ce encore recuperable selon vous ?
et puis maintenant je sais me servir d'un multimetre , je vais le tenter de tte façon ..
seul bemol je ne suis pas sur d'avoir remis les connecteurs a leur bonne place mais je devrais pouvoir trouver
une image sur le net des entrailles de la bestiole.
reste un mystere .. ou est passé mon 500 ?
je croise les doigts je vous tiendrai au courant des que je m'y mets
http://yfrog.com/n5photopvj Edité par lexhick Le 22/08/2010 à 12h31
petite question
il a fort longtemps , j'avais bousillé la sortie video de mon hb-500 .. fin de l'histoire ,
ce matin je le sors de son carton et figurez vous qu'il s'est transformé en 700 .. incroyable non ?
et oui j'avais oublié qu'un pote m'avais "confié " son 700 qui presentait les memes symptomes que le mien a savoir video hs , carte mere felée .. le classique de ces modeles ..
j'ai eu le malheur a l'epoque de vouloir essayer de le reparer ...
je crois que je n'ai pas eu de resultat probant sinon je m'en rappelerais ...
je vous poste le lien vers la photo, est-ce encore recuperable selon vous ?
et puis maintenant je sais me servir d'un multimetre , je vais le tenter de tte façon ..
seul bemol je ne suis pas sur d'avoir remis les connecteurs a leur bonne place mais je devrais pouvoir trouver
une image sur le net des entrailles de la bestiole.
reste un mystere .. ou est passé mon 500 ?
je croise les doigts je vous tiendrai au courant des que je m'y mets
http://yfrog.com/n5photopvj Edité par lexhick Le 22/08/2010 à 12h31
HB-F700 256ko + VDP 9958 / Sd 2.2 bios 4.04 / Megaflashrom 512 / Slot 3.2 /FMPAC interne
en effet pas trés trés jolie la félure
pour rigidifier tout cela il faut commencer par gratter la masse avec un petit tournevis pour dégager le cuivre
ensuite étamer la masse correctement
prendre un fil rigide de section 1 mm et le souder sur la masse
ensuite il faut oublier les réparations en soudant sur les pistes
il faut suivre la piste abimée et souder sur le premier trou étamé que l'on trouve un fil souple que l'on relie sur le trou étamé se situant de l'autre coté de la piste abimée
pour rigidifier tout cela il faut commencer par gratter la masse avec un petit tournevis pour dégager le cuivre
ensuite étamer la masse correctement
prendre un fil rigide de section 1 mm et le souder sur la masse
ensuite il faut oublier les réparations en soudant sur les pistes
il faut suivre la piste abimée et souder sur le premier trou étamé que l'on trouve un fil souple que l'on relie sur le trou étamé se situant de l'autre coté de la piste abimée
merci jipé.
je m'y suis collé cet apres midi je pouvais pas attendre .
comme mon cable rgb ne tiens plus que par 2 fils , j'ai directement adapté une peritel sur le pcb mais sans succes ...
le voyant du msx s'allume , pas vu si le clavier s'allumait je l'avais pas sous la main , pareil pour tester avec une d7 je ferrai ca demain..
je pense pas que ca vienne de mon lcd , toutes mes machines marchent dessus
j'ai verifié mon cablage mais je le referrai encore à tete reposée..
que puis-je encore tester ,
Comment pourrais je sauver cette pauvre petite bete ?
je m'y suis collé cet apres midi je pouvais pas attendre .
comme mon cable rgb ne tiens plus que par 2 fils , j'ai directement adapté une peritel sur le pcb mais sans succes ...
le voyant du msx s'allume , pas vu si le clavier s'allumait je l'avais pas sous la main , pareil pour tester avec une d7 je ferrai ca demain..
je pense pas que ca vienne de mon lcd , toutes mes machines marchent dessus
j'ai verifié mon cablage mais je le referrai encore à tete reposée..
que puis-je encore tester ,
Comment pourrais je sauver cette pauvre petite bete ?
HB-F700 256ko + VDP 9958 / Sd 2.2 bios 4.04 / Megaflashrom 512 / Slot 3.2 /FMPAC interne
sur les HB700 il y a aussi une sortie composite sur une prise DIN 6 broches
la video est : broche 2 pour le signal composite , broche 3 pour la masse
si tu as le signal ici c'est juste une erreur de cablage ou une piste mal réparée
aprés tu peux faire SOS Jipe en le prenant avec toi a Orléans
la video est : broche 2 pour le signal composite , broche 3 pour la masse
si tu as le signal ici c'est juste une erreur de cablage ou une piste mal réparée
aprés tu peux faire SOS Jipe en le prenant avec toi a Orléans
yes !!!!
merci jipé , t'es le meilleur !!
un msx de ressucité !!
par contre c'est normal que je l'ai en noir et blanc ?syndrome tv lcd ?
j'ai aussi quelques trucs à demander
quand je le demarre sans cartouche il m'affiche sa vram et apres ecran gris , il est pas sensé afficher le basic ?
sinon j'ai trouvé une cartouche , ca demarre sur le jeu nikel .
pour mes problemes de cables , les schemas de prises sont standardisés , mon erreur vient sans doute de ça
je continuerai plus tard
merci jipé !!
Edité par
lexhick
Le 22/08/2010 à 20h27
merci jipé , t'es le meilleur !!
un msx de ressucité !!
par contre c'est normal que je l'ai en noir et blanc ?syndrome tv lcd ?
j'ai aussi quelques trucs à demander
quand je le demarre sans cartouche il m'affiche sa vram et apres ecran gris , il est pas sensé afficher le basic ?
sinon j'ai trouvé une cartouche , ca demarre sur le jeu nikel .
pour mes problemes de cables , les schemas de prises sont standardisés , mon erreur vient sans doute de ça
je continuerai plus tard
merci jipé !!
Edité par
lexhick
Le 22/08/2010 à 20h27
HB-F700 256ko + VDP 9958 / Sd 2.2 bios 4.04 / Megaflashrom 512 / Slot 3.2 /FMPAC interne
bon alors j'ai cherché un peu mais je me perds dans mon cablage din 8 >>peritel male
je me suis inspiré de celui de msxpassion mais je viens de me rendre compte qu'un peritel male se cable differement d'un femelle
donc je dois deplacer les broches 1,3,19 en 2,6,20.

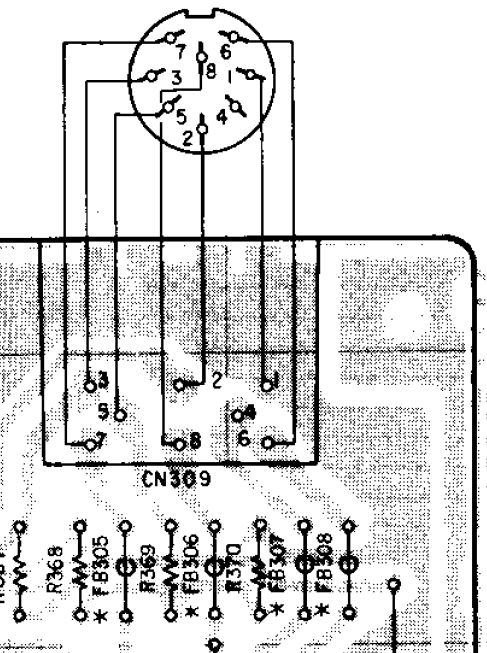

ensuite pour la din 8 merci de me confirmer si les broches 4,1,6 sont à droite quand je regarde l'arriere du msx (prise femelle donc)
je teste ça ce soir si j'ai le temps.
je me suis inspiré de celui de msxpassion mais je viens de me rendre compte qu'un peritel male se cable differement d'un femelle
donc je dois deplacer les broches 1,3,19 en 2,6,20.
ensuite pour la din 8 merci de me confirmer si les broches 4,1,6 sont à droite quand je regarde l'arriere du msx (prise femelle donc)
je teste ça ce soir si j'ai le temps.
HB-F700 256ko + VDP 9958 / Sd 2.2 bios 4.04 / Megaflashrom 512 / Slot 3.2 /FMPAC interne
Bon ..je pensais avoir fini mais non ...
premier demarrage ok en couleur .. cool on avance ..
je mets une cartouche , y'a le son , tout a l'air bon.
5 mn du super cobra c'est tout ce que j'ai fais..
j'ai redemarré
l'ecran devient noir une seconde sur 2 (et pas de son pendant la coupure)
au debut ca me le fesait qu'au logo msx , puis maintenant tout le temps ou quasiment.
j'ai titillé 2-3 trucs mais sans reprendre les soudures c'est pareil
à noter que j'ai une 2eme prise peritel sur mon lcd , contrairement à la premiere elle est pas marquée rgb
avec celle ci je n'ai pas du tout d'image (sans doute normal) mais j'ai le son "sans coupure"
un fil qui se touche ? un composant qui lache ?je verifie les soudure demain mais j'ai peur que ce soit pire
Sos Jipé ?
mecredi 13h , la suite
j'ai toujours pas retouché aux soudures , pour moi elles ont l'air bonnes au testeur par contre j'ai réessayé avec la din 6 = no problemo en N&B
Ca confirmerai un probleme de cable ?un cable en particulier à regarder ?
petite precision , j'ai rajouté 20 cm de cable non blindé sous forme de nappe comme on en trouve dans le msx ..
piouuu l'electronique et moi ça fait 2 . .
Edité par lexhick Le 24/08/2010 à 13h05
premier demarrage ok en couleur .. cool on avance ..
je mets une cartouche , y'a le son , tout a l'air bon.
5 mn du super cobra c'est tout ce que j'ai fais..
j'ai redemarré
l'ecran devient noir une seconde sur 2 (et pas de son pendant la coupure)
au debut ca me le fesait qu'au logo msx , puis maintenant tout le temps ou quasiment.
j'ai titillé 2-3 trucs mais sans reprendre les soudures c'est pareil
à noter que j'ai une 2eme prise peritel sur mon lcd , contrairement à la premiere elle est pas marquée rgb
avec celle ci je n'ai pas du tout d'image (sans doute normal) mais j'ai le son "sans coupure"
un fil qui se touche ? un composant qui lache ?je verifie les soudure demain mais j'ai peur que ce soit pire
Sos Jipé ?
mecredi 13h , la suite
j'ai toujours pas retouché aux soudures , pour moi elles ont l'air bonnes au testeur par contre j'ai réessayé avec la din 6 = no problemo en N&B
Ca confirmerai un probleme de cable ?un cable en particulier à regarder ?
petite precision , j'ai rajouté 20 cm de cable non blindé sous forme de nappe comme on en trouve dans le msx ..
piouuu l'electronique et moi ça fait 2 .
.Edité par lexhick Le 24/08/2010 à 13h05
HB-F700 256ko + VDP 9958 / Sd 2.2 bios 4.04 / Megaflashrom 512 / Slot 3.2 /FMPAC interne
si tout se coupe son et image il faut regarder du coté de la masse broche 1
tu peux la prendre a un autre endroit avec un fil volant pour faire un essai
si tu as employé un cordon péritel change le par un autre pour voir si ça ne vient pas de lui ou inverse le
ce type de cable a souvent des contacts douteux sur des modéles a bas prix
tu peux la prendre a un autre endroit avec un fil volant pour faire un essai
si tu as employé un cordon péritel change le par un autre pour voir si ça ne vient pas de lui ou inverse le
ce type de cable a souvent des contacts douteux sur des modéles a bas prix
j'ai fais ce que tu m'as dis .. rien de mieux ..
apres une heure à tout reverifier , pris d'un doute je pars chercher dans mes vieux ecrans ..
par chance il me reste un vieux commodore 1083 et la ..miracle ..
CA MARCHE !!!
c'est pourtant bizarre j'ai jamais eu de souci avec ce lcd et toutes mes machines passées dessus ..
Merci jipé pour tes conseils !! enfin je retrouve un msx2 youpi !
apres une heure à tout reverifier , pris d'un doute je pars chercher dans mes vieux ecrans ..
par chance il me reste un vieux commodore 1083 et la ..miracle ..
CA MARCHE !!!
c'est pourtant bizarre j'ai jamais eu de souci avec ce lcd et toutes mes machines passées dessus ..
Merci jipé pour tes conseils !! enfin je retrouve un msx2 youpi !
HB-F700 256ko + VDP 9958 / Sd 2.2 bios 4.04 / Megaflashrom 512 / Slot 3.2 /FMPAC interne
C'est toujours bon à savoir. Car je n'arrive pas à mettre la main sur seulement 1 de mes 3 cordons compatibles Sony700/Yamaha/Panasonic. Les DINs étant ultra rares, j'essaye depuis un moment en branchant directement les fils dans la prise du MSX. Je mettais en doute les contacts mais il s'agit sans doute du même cas d'incompatibilité avec l'écran.
