Bonsoir, je viens de recevoir mon cadeau de noël: un palcom px7 pal, il est vraiment très beau.
Le soucis, c'est que je n'ai pas le câble RGB avec, j'ai que la sortie tv antenne et je ne trouve pas le canal avec ma tv.
Je sais qu'il fonctionne car j'ai utilisé une cartouche de jeu avec et j'ai utilisé un câble rgb d'un yamaha (image dans tous les sens en noir et blanc mais j'ai reconnu la page de démarrage)
Quelqu'un sait où trouver ce câble?
merci

Franck Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 22h54

Messages: 3345

Le 23/12/2017 à 21h20
Tu as essayé avec un câble de Panasonic ? Ca y ressemble bien, non ?

bubble44 Membre non connecté

Touriste

Rang

Avatar

Inscrit le : 07/03/2012 à 20h18

Messages: 187

Le 23/12/2017 à 21h42
J'ai essayé :
Rgb yeno msx
Rgb yamaha msx
Rgb yashika msx
Rgb sony hb700f
Rgb sinclair ql
Rgb sinclair zx+2
Rgb atari 800xl

TurboSEB Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++ Groupe : Shoutbox

Inscrit le : 08/08/2010 à 20h57

Messages: 5879

Le 23/12/2017 à 21h46
Il me semble que le câble des PanasonicTR et celui du 700 sont identiques,..... MAIS celui livré d'origine avec mon HBF700F déconner avec un moniteur Pal.



MSX 1&2 + Moniteurs+divers (environ 0.70Tonnes)

bubble44 Membre non connecté

Touriste

Rang

Avatar

Inscrit le : 07/03/2012 à 20h18

Messages: 187

Le 23/12/2017 à 21h50
pour les test, j'ai un moniteur sony kx17cp1.

TurboSEB Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++ Groupe : Shoutbox

Inscrit le : 08/08/2010 à 20h57

Messages: 5879

Le 23/12/2017 à 22h00
Y'a de nombreux réglages sur ce moniteur dont un switch entre deux ntcs si je me souviens bien (à moins que je confond avec un modèle PVM)

Édit, on visualise la plaque des connecteurs ici:
http://msxvillage.fr/forum/topic.php?id=2386#m55482 Edité par TurboSEB Le 23/12/2017 à 22h18



MSX 1&2 + Moniteurs+divers (environ 0.70Tonnes)

bubble44 Membre non connecté

Touriste

Rang

Avatar

Inscrit le : 07/03/2012 à 20h18

Messages: 187

Le 23/12/2017 à 23h24
J'ai effectivement essayé les différents réglages.

Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10706

Le 24/12/2017 à 18h56

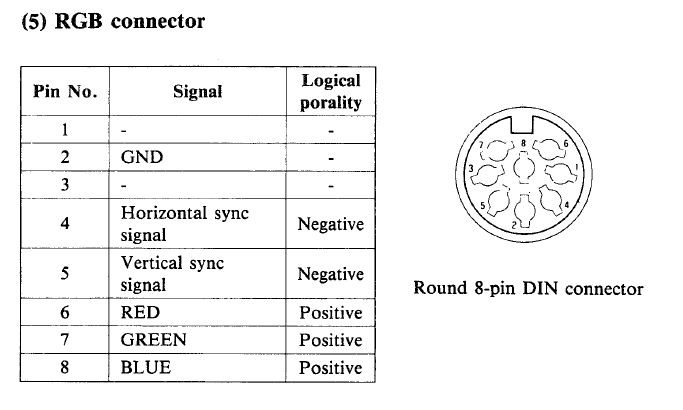

d'aprés la doc il semblerait que c'est un moniteur spécial avec H Sync et V Sync


:noel
Site web
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10706

Franck Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 22h54

Messages: 3345

Le 24/12/2017 à 19h37
Pas simple :gne

bubble44 Membre non connecté

Touriste

Rang

Avatar

Inscrit le : 07/03/2012 à 20h18

Messages: 187

Le 24/12/2017 à 21h56
mon cadeau qui fait plouf, je me demande si la sortie antenne fonctionne bien, je vais peux être faire d'autres tests avec un ou 2 autres tv.

bubble44 Membre non connecté

Touriste

Rang

Avatar

Inscrit le : 07/03/2012 à 20h18

Messages: 187

Le 24/12/2017 à 22h49
Je ne sais plus quoi penser, j'arrive a avoir un signal couleur mais donc non sync avec un cable rgb, mais rien sur la sortie tv.
La sortie bnc ne donne rien non plus.

igal Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 29/07/2010 à 17h19

Messages: 5492

Le 25/12/2017 à 10h45
De mémoire, le Canal TV pour le MSX était le CANAL 36 une fois dessus, il faut chercher à fignoler en réglage manuel pour s'arrêter exactement ou il faut.

Pour ton soucis de câble, regarde ce sujet => http://www.msxvillage.fr/forum/topic.php?id=2720


Tiens... voila du boudin, voila du boudin, voila du boudin... :siffle
bubble44 Membre non connecté

Touriste

Rang

Avatar

Inscrit le : 07/03/2012 à 20h18

Messages: 187

Le 25/12/2017 à 14h58
Le soucis, c'est que je trouve bien le canal, mais je n'ai qu'un écran noir.
J'ai utlisé un cable sinclair ql et j'ai une image non stabilisé : testé sur pvm sony, sont lx14 et sur un écran philips en mode peritel.
Sur le philips, j'ai une prise dim en ttl rgb.m, comme parlé dans le sujet du forum donné par igal.
Su je fais un cable dim dim ttl , cela des chance de fonctionner?
Merci

Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10706

Le 25/12/2017 à 17h53
il y une sortie composite a l'arriére a coté de la sortie RF
elle doit se commuter avec un switch RY 102 sur le schéma qui commute la video entrée ou sortie
