Reprise du message précédent
Non, pas d'autre prise RGB, seulement une RF sur le côté.Bon, à force de passer de lien en lien dans le wiki de MRC, j'ai trouvé que le Victor HC-60 a la même carrosserie et la même connectique que le Yamaha CX5F.
https://www.msx.org/wiki/Yamaha_CX5F
Le pinout de la prise qui m'intéresse se trouve page 25 du manuel.
https://archive.org/details/YamahaCX5CX5FManualJP
ça semble correspondre à ce que j'avais trouvé précédemment, du coup en partant de cette prise, le plus simple c'est quoi ? tirer des fils vers des RCA audio et video ? Edité par Visiteur Le 04/06/2017 à 22h30
Bonsoir,
Y'a un truc quelque part ...
Une DIN 5 broches avec RVB + Vidéo + Son + GND, c'est pas normal. Ou alors, c'est une sortie composite + son.
Y'a un truc quelque part ...
Une DIN 5 broches avec RVB + Vidéo + Son + GND, c'est pas normal. Ou alors, c'est une sortie composite + son.
il y a des moyens simples quand on ne connais pas les brochages d'une telle prise
la masse est celle de l'ordinateur et on la retrouve facilement sur le plan de masse de la carte
aprés on mesure les tensions
la on aurait un 5V , deux tensions vers 1a 2v et des 0V
il faut ensuite brancher une enceinte amplifiée de PC sur un des 2 signal entre 1 et 2v avec un jeu inséré
si c'est le son bingo la vidéo est celui qui reste
reste plus qu'a faire le schéma et trouver celui qui reste pour faire la masse
la masse est celle de l'ordinateur et on la retrouve facilement sur le plan de masse de la carte
aprés on mesure les tensions
la on aurait un 5V , deux tensions vers 1a 2v et des 0V
il faut ensuite brancher une enceinte amplifiée de PC sur un des 2 signal entre 1 et 2v avec un jeu inséré
si c'est le son bingo la vidéo est celui qui reste
reste plus qu'a faire le schéma et trouver celui qui reste pour faire la masse
Tu te trompe pas Jipe ?
Si c'est vraiment une sortie composite (De toute façon, vue le nombre de broche sur la DIN, ça m'étonnerait que ça soit du RVB), c'est pas un +5V que l'on trouve, mais un +12V (+12V pour commuter en mode AV)
Le +5V sert pour commuter en mode RVB.
Si c'est vraiment une sortie composite (De toute façon, vue le nombre de broche sur la DIN, ça m'étonnerait que ça soit du RVB), c'est pas un +5V que l'on trouve, mais un +12V (+12V pour commuter en mode AV)
Le +5V sert pour commuter en mode RVB.
Visiteur
Vagabond
Message : 0
Jipe :
il y a des moyens simples quand on ne connais pas les brochages d'une telle prise
Il est connu puisqu'il est dans le manuel dont j'ai donné le lien plus haut.
Je ne suis pas spécialiste mais avec seulement 5 broches dont une qui ne sert à rien, si on a :
1=+5v
2=masse
3=audio
4=video
ça ressemble à ce qu'on a normalement en composite avec des prises RCA non ? Edité par Visiteur Le 05/06/2017 à 00h21
@metalgear2 : je n'ai jamais parlé de RGB juste de vidéo donc composite par défaut
le 5v vient du schéma donné par victor
@Victor : c'est juste pour que tu mesures pour ne pas envoyer un 5v n'importe ou
ça ne coute jamais rien de vérifier
faut pas croire tout ce qui est sur le net
j'ai déja vu le pinout du port cartouche MSX complétement faux
autre exemple le shéma des 8250 8255 d'origine du constructeur comporte une erreur au niveau des signaux
les signaux CPUCLK et CLOCK sont inversés
je m'en suis aperçu en montant un kit 7 Mhz avec la doc en néerlandais
le 5v vient du schéma donné par victor
@Victor : c'est juste pour que tu mesures pour ne pas envoyer un 5v n'importe ou
ça ne coute jamais rien de vérifier
faut pas croire tout ce qui est sur le net
j'ai déja vu le pinout du port cartouche MSX complétement faux
autre exemple le shéma des 8250 8255 d'origine du constructeur comporte une erreur au niveau des signaux
les signaux CPUCLK et CLOCK sont inversés
je m'en suis aperçu en montant un kit 7 Mhz avec la doc en néerlandais
Bonjour,
Je me suis peut-être mal expliqué. Tu parle effectivement d'un vidéo composite et d'un +5V
Je veux dire que c'est pas possible de trouver un +5V pour commuter une péritel en mode vidéo. Pour commuter une péritel qui reçoit une vidéo composite, il faut un +12V sur la broche 8 de la péritel.
Je me suis peut-être mal expliqué. Tu parle effectivement d'un vidéo composite et d'un +5V
Je veux dire que c'est pas possible de trouver un +5V pour commuter une péritel en mode vidéo. Pour commuter une péritel qui reçoit une vidéo composite, il faut un +12V sur la broche 8 de la péritel.
Je suis bien d'accord avec toi Jipe.
Mais vu la DIN qui est sur le HC-60, ça ne peut être qu'une sortie composite. Donc seule la commutation lente sur la péritel est utilisé. Je vois pas du tout pourquoi il y aurait un +5v en sortie de la DIN puisqu'il n'y a pas de RVB sur cette DIN.

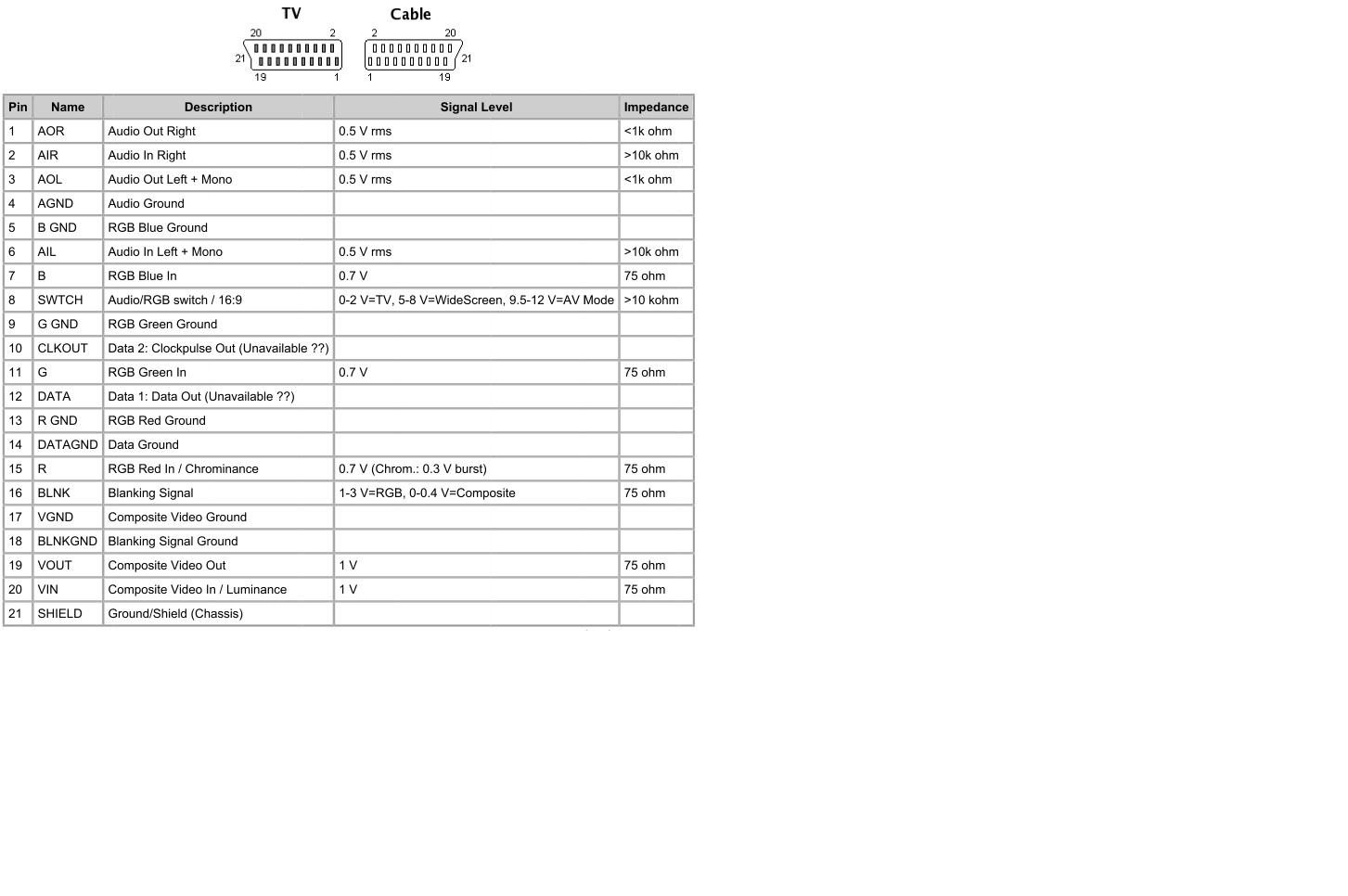

Pour info : Si du RVB est envoyé sur une péritel, il faut obligatoirement envoyé +5v sur la boche 16 de la péritel. Si il y a seulement une vidéo composite qui est envoyé sur la broche 19 de la péritel, il faut simplement envoyé un +12v sur la broche 8 de la péritel pour commuter la TV en mode AV.
Mais vu la DIN qui est sur le HC-60, ça ne peut être qu'une sortie composite. Donc seule la commutation lente sur la péritel est utilisé. Je vois pas du tout pourquoi il y aurait un +5v en sortie de la DIN puisqu'il n'y a pas de RVB sur cette DIN.
Pour info : Si du RVB est envoyé sur une péritel, il faut obligatoirement envoyé +5v sur la boche 16 de la péritel. Si il y a seulement une vidéo composite qui est envoyé sur la broche 19 de la péritel, il faut simplement envoyé un +12v sur la broche 8 de la péritel pour commuter la TV en mode AV.
si ma mémoie est bonne au japon on envoi du 5V sur la péritel qui n'a pas du tout le même brochage que chez nous
le brochage du japon est la
https://en.wikipedia.org/wiki/SCART#Japanese_Counterpart_-_JP21_Pinout
le brochage du japon est la
https://en.wikipedia.org/wiki/SCART#Japanese_Counterpart_-_JP21_Pinout
Bonsoir,
Oui tu as raison, au Japon, ils utilisent un +5V, mais il faut savoir que chez eux, ils sont en 525 lignes, alors que chez nous, c'est du 625 lignes. Peut-être qu'au Japon, un +5V suffit ... ça je ne sais pas du tout.
Pour mes explications, je part sur une TV française, donc 625 lignes.
Ce que je suis sur, sur une péritel en France, si tu envois +5V sur la broche 8, tu commute en mode 16/9e. Si la TV n'est pas prévu pour le 16/9e, l'image décroche et fini par afficher un écran noir.
Par contre, si tu envois +12V sur cette même broche, tu commute en mode AV, donc en 4/3e.
Enfin, tout ça pour dire que sur la DIN du HC-60, je pense que l'on doit trouver une tension de +12V au lieu de +5V.
Oui tu as raison, au Japon, ils utilisent un +5V, mais il faut savoir que chez eux, ils sont en 525 lignes, alors que chez nous, c'est du 625 lignes. Peut-être qu'au Japon, un +5V suffit ... ça je ne sais pas du tout.
Pour mes explications, je part sur une TV française, donc 625 lignes.
Ce que je suis sur, sur une péritel en France, si tu envois +5V sur la broche 8, tu commute en mode 16/9e. Si la TV n'est pas prévu pour le 16/9e, l'image décroche et fini par afficher un écran noir.
Par contre, si tu envois +12V sur cette même broche, tu commute en mode AV, donc en 4/3e.
Enfin, tout ça pour dire que sur la DIN du HC-60, je pense que l'on doit trouver une tension de +12V au lieu de +5V.
