L'atelier L'alimentation du FS-A1 et du HB-F1
Bonjour,
La plupart des MSX ont une alimentation en interne mais au Japon, ce n'est pas si général.
D'ailleurs, les gens ont l'air de perdre facilement les alimentation externe car on voit souvent des MSX vendus sans alim pour pas cher. C'est le cas du MSX2 Panasonic FS-A1 et du Sony HB-F1.
Je parle de ces 2 MSX2 car leur alim est assez particulière. D'après la description, on a du DC9V et du AC18V en sortie sur uniquement 3 broches.
Voici une photo de ces alim :
https://plus.google.com/u/0/photos/112629367302659371233/albums/5800087440548454129/6000117166204792274?pid=6000117166204792274&oid=112629367302659371233
En plus du connecteur qui est sans doute introuvable, je me demande comment on-t-il pu faire pour obtenir une tension continue et une autre alternative sur 3 broches. Quelqu'un a une petite idée ?

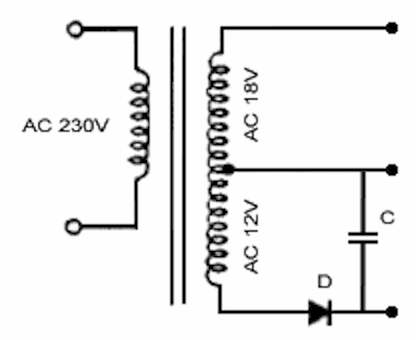

Moi, je pencherai pour ce genre d'alimentation :
Un truc tout simple avec un 9V pas vraiment continu.
Sur MRC, j'ai parlé d'une autre solution qui a le mérite d'être valable à coup sûr mais nécessite une modif du MSX.
Si vous avez une solution plus convaincante, je suis prêt à essayer. Edité par GDX Le 16/12/2014 à 13h29
La plupart des MSX ont une alimentation en interne mais au Japon, ce n'est pas si général.
D'ailleurs, les gens ont l'air de perdre facilement les alimentation externe car on voit souvent des MSX vendus sans alim pour pas cher. C'est le cas du MSX2 Panasonic FS-A1 et du Sony HB-F1.
Je parle de ces 2 MSX2 car leur alim est assez particulière. D'après la description, on a du DC9V et du AC18V en sortie sur uniquement 3 broches.
Voici une photo de ces alim :
https://plus.google.com/u/0/photos/112629367302659371233/albums/5800087440548454129/6000117166204792274?pid=6000117166204792274&oid=112629367302659371233
En plus du connecteur qui est sans doute introuvable, je me demande comment on-t-il pu faire pour obtenir une tension continue et une autre alternative sur 3 broches. Quelqu'un a une petite idée ?
Moi, je pencherai pour ce genre d'alimentation :
Un truc tout simple avec un 9V pas vraiment continu.
Sur MRC, j'ai parlé d'une autre solution qui a le mérite d'être valable à coup sûr mais nécessite une modif du MSX.
Si vous avez une solution plus convaincante, je suis prêt à essayer. Edité par GDX Le 16/12/2014 à 13h29
