L'atelier Toshiba HX-10 64K : port joystick 1 défecteux
Bonjour à tous,

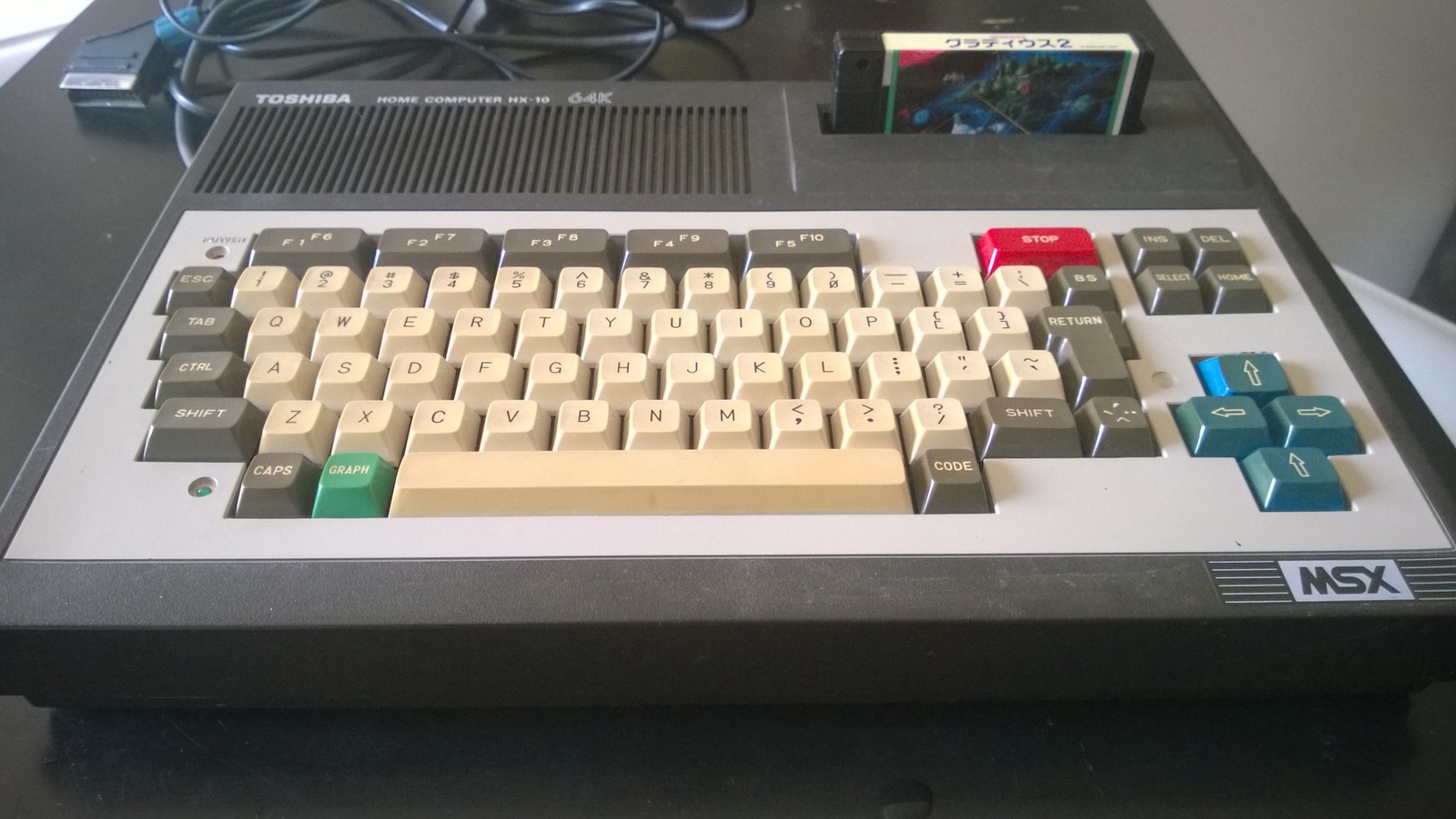

Ca y est j'ai mon premier MSX ! Et il est tout beau tout neuf ! Nan... malheureusement il était dans un état assez déplorable à l'extérieur.
A l'intérieur (oui pas pu m'empêcher d'ouvrir le bestiaux), mis à part la poussière, tout était plutôt propre.
D'ailleurs il a démarré parfaitement sur le basic de MS.
Essayons un jeu, Nemesis 2... Ok c'est "N" pour lancer une partie. Pour tirer ça doit être espace. Ah non... Ah si ! C'est juste que la barre d'espace marche quand elle veut
Essayons une manette ça sera plus pratique. Tiens un pad GX4000, en plus la couleur des touches de cet MSX me rappelle directement le clavier de mon Amstrad CPC.
Arf, le port 1 a l'air d'avoir souffert, essayons le port 2 à tout hasard. Rien. Branchons tout de même sur le port 1... Ah ça marche mais à moitié, j'ai haut/bas et tir seulement.

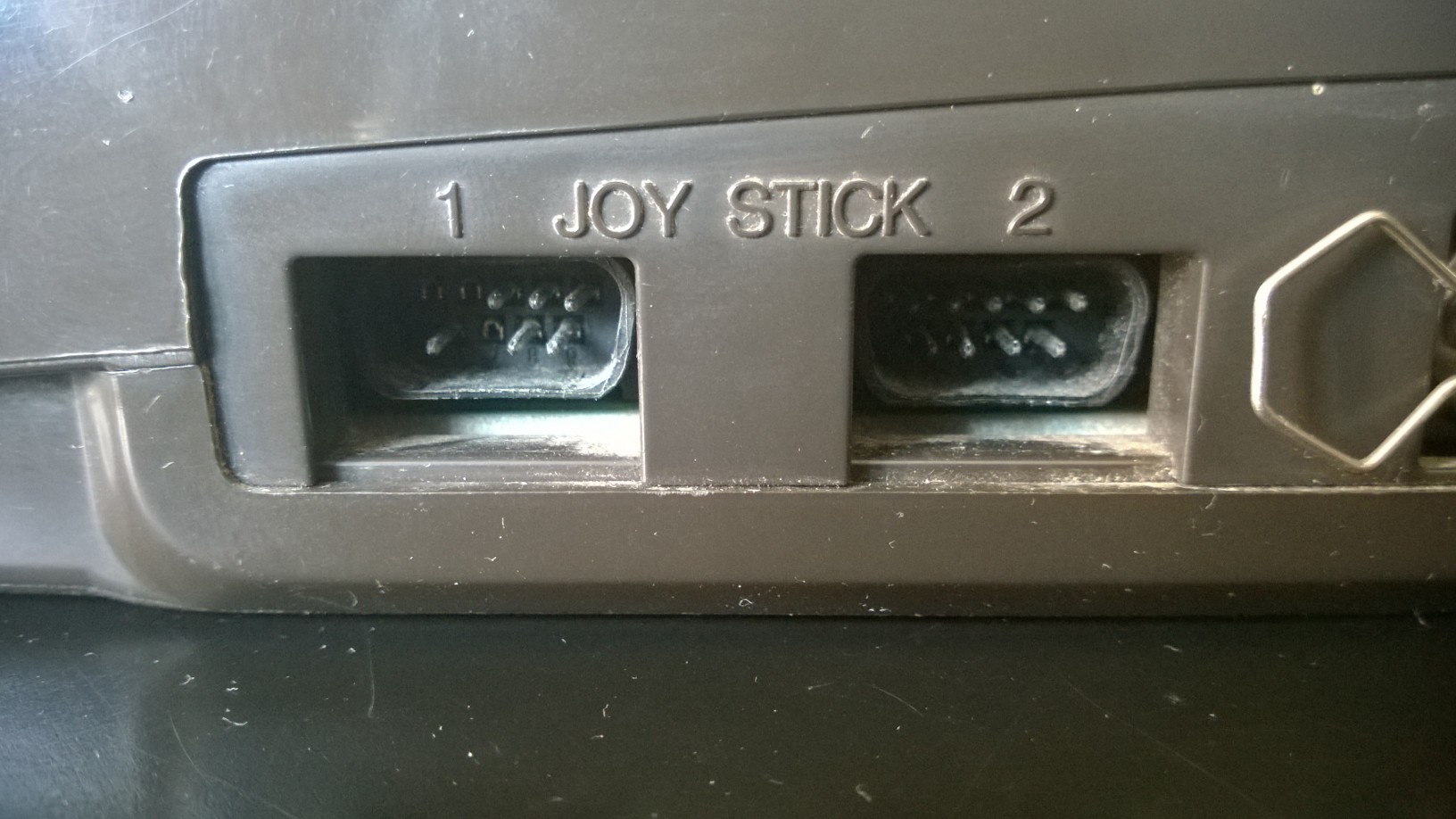

Voilà le portrait du coupable,
Afin d'éviter toute bêtise je préfère vous demander si une réparation ou un remplacement (vu que des broches sont manquantes) du port est possible ? Si oui quelle serait la meilleure solution ?
1000 mercis d'avance
Ca y est j'ai mon premier MSX ! Et il est tout beau tout neuf ! Nan... malheureusement il était dans un état assez déplorable à l'extérieur.
A l'intérieur (oui pas pu m'empêcher d'ouvrir le bestiaux), mis à part la poussière, tout était plutôt propre.
D'ailleurs il a démarré parfaitement sur le basic de MS.
Essayons un jeu, Nemesis 2... Ok c'est "N" pour lancer une partie. Pour tirer ça doit être espace. Ah non... Ah si ! C'est juste que la barre d'espace marche quand elle veut
Caché :
Essayons une manette ça sera plus pratique. Tiens un pad GX4000, en plus la couleur des touches de cet MSX me rappelle directement le clavier de mon Amstrad CPC.
Arf, le port 1 a l'air d'avoir souffert, essayons le port 2 à tout hasard. Rien. Branchons tout de même sur le port 1... Ah ça marche mais à moitié, j'ai haut/bas et tir seulement.
Voilà le portrait du coupable,
Caché :
Afin d'éviter toute bêtise je préfère vous demander si une réparation ou un remplacement (vu que des broches sont manquantes) du port est possible ? Si oui quelle serait la meilleure solution ?
1000 mercis d'avance
Il ne faut pas insister sur les vieux circuits imprimés. Si tu as une bonne pompe à dessouder, une qui chauffe, tu ne devais pas avoir trop de difficulté pour retirer le connecteur.
Par contre, ce n'est pas dit que tu trouves un connecteur adéquate facilement. Si tu n'en trouves pas, il est peut-être possible de le récupérer sur certains clones de NES (Famicom) ou de Sega master System. Normalement, la NES a des commecteurs différents mais plusieurs clones ont des connecteur DB9 comme sur MSX et elles coûtent une vintaine d'euro parfois moins.
Edit : > Cette console en panne sur eBay < semble parfaite pour ce que tu veux faire. Edité par GDX Le 09/06/2014 à 02h34
Par contre, ce n'est pas dit que tu trouves un connecteur adéquate facilement. Si tu n'en trouves pas, il est peut-être possible de le récupérer sur certains clones de NES (Famicom) ou de Sega master System. Normalement, la NES a des commecteurs différents mais plusieurs clones ont des connecteur DB9 comme sur MSX et elles coûtent une vintaine d'euro parfois moins.
Edit : > Cette console en panne sur eBay < semble parfaite pour ce que tu veux faire. Edité par GDX Le 09/06/2014 à 02h34
Merci beaucoup GDX pour tes conseils.
Je vais donc tranquillement dessouder le connecteur défectueux ce matin et me mettre à la recherche d'un remplaçant. Il faut que je regarde dans mon bordel si j'ai quelque chose. Je dois avoir un clone nes russe dans un coin.
Un connecteur Megadrive ne fait pas l'affaire j'imagine ? Du moins il faudrait le modifier ?
Merci !
Je vais donc tranquillement dessouder le connecteur défectueux ce matin et me mettre à la recherche d'un remplaçant. Il faut que je regarde dans mon bordel si j'ai quelque chose. Je dois avoir un clone nes russe dans un coin.
Un connecteur Megadrive ne fait pas l'affaire j'imagine ? Du moins il faudrait le modifier ?
Merci !
salut
si tu cherche des DB9 a souder sur CI ou "volant" male ou femelle je pourrais te depanner , tu risque d'avoir un connecteur incomplet sur ta NES tandis que ceux que j'ai sont complet 9 broches !!
si tu cherche des DB9 a souder sur CI ou "volant" male ou femelle je pourrais te depanner , tu risque d'avoir un connecteur incomplet sur ta NES tandis que ceux que j'ai sont complet 9 broches !!
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
Ce sont les connecteurs sur les manettes qui sont incomplets pas ceux sur la console. Et puis, au prix de celle vendue sur eBay (dont j'ai donné le lien sous la photo), tu ne risques pas grand chose à tenter le coups. Elle est à 1 euro + frais de port.
C'est juste un problème de taille. Si le connecteur est trop long, il ne rentre pas. Si il est trop court, tu ne pourras pas y brancher ta manette. Quand aux connecteurs vendus dans les boutiques de composants avec armature métallique et trous de vis ont moins de chance de faire l'affaire.
Si tu peux nous faire une photo du connecteur dessoudé, ça nous en dirait plus. Edité par GDX Le 09/06/2014 à 10h45
C'est juste un problème de taille. Si le connecteur est trop long, il ne rentre pas. Si il est trop court, tu ne pourras pas y brancher ta manette. Quand aux connecteurs vendus dans les boutiques de composants avec armature métallique et trous de vis ont moins de chance de faire l'affaire.
Si tu peux nous faire une photo du connecteur dessoudé, ça nous en dirait plus. Edité par GDX Le 09/06/2014 à 10h45
attention avec la manette de l'amstrad , elle a tendance a forcer dans une prise db9 de MSX
si tu est pressé dessoude la prise du port 2 et ressoude sur le port 1
mais bien souvent ça vient uniquement des soudures sur la carte qui ont laché
si tu est pressé dessoude la prise du port 2 et ressoude sur le port 1
mais bien souvent ça vient uniquement des soudures sur la carte qui ont laché
Jipe, sut la photo on voit bien que le mal est plus profond qu'une soudure défectueuse.
Senti, désosse une megadrive ça le fera sans problèmes
Senti, désosse une megadrive ça le fera sans problèmes
j'avais pas réussi a ouvrir les photos , pas compris qu'il fallait cliquer dans l'interstice du bandeau
en effet c 'est destroy de chez destroy
il faut regarder sur les machines HS de la même époque genre thomson amstrad voire un autre msx
les prises de pc ne sont pas du tout adaptées
en effet c 'est destroy de chez destroy
il faut regarder sur les machines HS de la même époque genre thomson amstrad voire un autre msx
les prises de pc ne sont pas du tout adaptées
Hello les loulous,
Bon à priori je vais pouvoir remplacer le port défectueux pas celui d'une megadrive sans trop de problème.
Par contre je ne vais pouvoir rejouer du fer qu'à partir de samedi. Je posterai une petite photo si c'est concluant !
Merci beaucoup pour vos conseils avisés en tout cas.
Bon à priori je vais pouvoir remplacer le port défectueux pas celui d'une megadrive sans trop de problème.
Par contre je ne vais pouvoir rejouer du fer qu'à partir de samedi. Je posterai une petite photo si c'est concluant !
Merci beaucoup pour vos conseils avisés en tout cas.
