L'atelier Encore un clavier manquant
Reprise du message précédent
a priori ça ne correspond pas aux valeurs sur le schéma , tu l'as juste branché sur le 5V ou sur le MSX ?le plus simple est d'ouvrir le clavier pour voir si tu as des circuits intégrés a l'intérieur

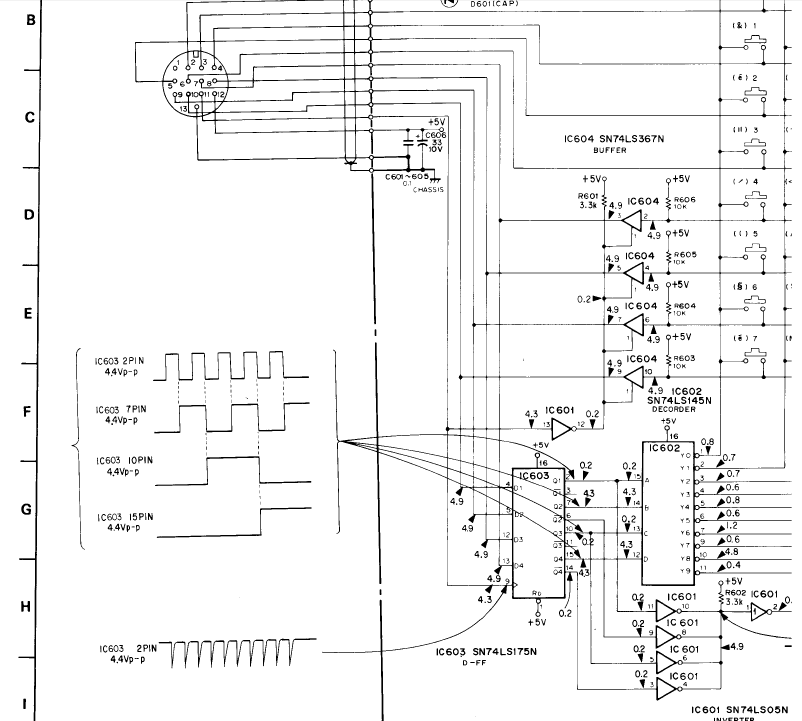

regarde avec le schéma du bas tu dois trouver
1x 74LS367 IC604
1x 74LS175 IC603
1x 74LS145 IC602
1x 74LS05 IC601
sinon fait une photo
Jipe :
trop facile avec google
http://www.cinemotions.com/La-Belle-et-l-ordinateur-tt15985
tu peux garder le carambar a mon age les dents sont fragiles
http://www.cinemotions.com/La-Belle-et-l-ordinateur-tt15985
tu peux garder le carambar a mon age les dents sont fragiles
Bravo !
Jipe :
a priori ça ne correspond pas aux valeurs sur le schéma , tu l'as juste branché sur le 5V ou sur le MSX ?
le plus simple est d'ouvrir le clavier pour voir si tu as des circuits intégrés a l'intérieur
regarde avec le schéma du bas tu dois trouver
1x 74LS367 IC604
1x 74LS175 IC603
1x 74LS145 IC602
1x 74LS05 IC601
sinon fait une photo
le plus simple est d'ouvrir le clavier pour voir si tu as des circuits intégrés a l'intérieur
regarde avec le schéma du bas tu dois trouver
1x 74LS367 IC604
1x 74LS175 IC603
1x 74LS145 IC602
1x 74LS05 IC601
sinon fait une photo
Je me suis mal expliqué
Donc pour être précis :
J'ai testé uniquement le MSX sans clavier branché et donc les mesures que j'ai prise c'est sur la prise clavier du MSX 701 !!!
Et je cherche à savoir si je peux connecter un clavier de 700 (msx2) !!!
il faut partir du PPI 8255 et suivre les pistes des signaux pour voir si on arrive sur la prise directement ou bien sur des portes logiques
les signaux du clavier sont sur les 8 bits du port B du PPI ( pins 18 a 25 ) et sur les 4bits de poids faible du port C (pins 14 a 17 )
pas d'autre solution que de refaire la partie du schéma
aide toi du schéma d'un msx 1 genre philips 8020 ou canon V20 pour comprendre le principe
les signaux ne sont surement pas directs car 8 bits port B + 4 bits port C+2 fils alim = 14 pins et la prise en a 13
les signaux du clavier sont sur les 8 bits du port B du PPI ( pins 18 a 25 ) et sur les 4bits de poids faible du port C (pins 14 a 17 )
pas d'autre solution que de refaire la partie du schéma
aide toi du schéma d'un msx 1 genre philips 8020 ou canon V20 pour comprendre le principe
les signaux ne sont surement pas directs car 8 bits port B + 4 bits port C+2 fils alim = 14 pins et la prise en a 13
bien sur et la zone autour du PPI8255
mais c'est dur de travailler sans la vraie machine , pour suivre les pistes rien ne vaut un multimétre
pour le HB700 j'ai le schéma et le vrai clavier a dispo
mais c'est dur de travailler sans la vraie machine , pour suivre les pistes rien ne vaut un multimétre
pour le HB700 j'ai le schéma et le vrai clavier a dispo
