Affichage Public YAMAHA CX5M
Reprise du message précédent
Fabf :
Si on pouvait avoir une photo du dessous sans le SFG-01 histoire d'avoir une idée
Je crois que le slot utilise pour le SFG n'est pas "standard MSX" mais un port special Yamaha.
Maggoo :
Je crois que le slot utilise pour le SFG n'est pas "standard MSX" mais un port special Yamaha.
Déjà discuté il y a quelques temps ... Je crois me souvenir que c'est un male 40 pins ou 50 pins, mais qu'on peut créer un cable pour l'utiliser en tant que slot classique. Si mes souvenirs sont bons ...
MSX1: Daewoo DPC-200 / Yamaha CX5M
MSX2: Sony HB-F9P
MSXVR
Vidéo: V9990 (GFX-9)
Audio: MSX-Music (FM-PAC) / MSX-Audio (Audiowave) / OPL4 (Monster Sound FM Blaster) / OPNB (Neotron)
Bonjour,
Nettoyage terminer. Ca brille
Je voulais pas posté des photos dans son état initial.
J'ai volontairement posé un cartouche pour ce rendre compte de la place du port SFG-01.

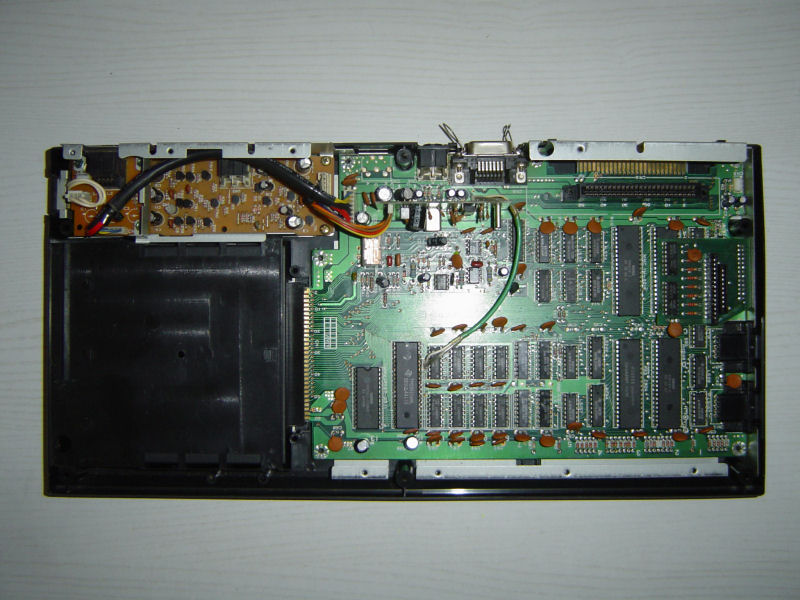

Carte mére :
SFG-01 :
Effectivement, le port du SFG-01 est un SLOT avec 60 contacts.
Broches 1 à 10 : réserver pour le SFG-01 ou un autre périphérique.
Broches 11 à 60 : Identique a un slot standard.
Edité par
metalgear2
Le 22/10/2013 à 17h22
Nettoyage terminer. Ca brille
Je voulais pas posté des photos dans son état initial.
J'ai volontairement posé un cartouche pour ce rendre compte de la place du port SFG-01.
Carte mére :
SFG-01 :
Maggoo :
Je crois que le slot utilise pour le SFG n'est pas "standard MSX" mais un port special Yamaha.
Fabf :
Si on pouvait avoir une photo du dessous sans le SFG-01 histoire d'avoir une idée
Je crois que le slot utilise pour le SFG n'est pas "standard MSX" mais un port special Yamaha.
Effectivement, le port du SFG-01 est un SLOT avec 60 contacts.
Broches 1 à 10 : réserver pour le SFG-01 ou un autre périphérique.
Broches 11 à 60 : Identique a un slot standard.
Edité par
metalgear2
Le 22/10/2013 à 17h22
Oups !
Je me suis un peu avancé au sujet des broches 1 a 10.
Le SFG-01 n'utilise pas les broches 1 a 10. Ca veut dire que sur un slot standard 50 broches, il fonctionne. Il faut simplement faire attention de le mettre du bon côté.
Je me suis un peu avancé au sujet des broches 1 a 10.
Le SFG-01 n'utilise pas les broches 1 a 10. Ca veut dire que sur un slot standard 50 broches, il fonctionne. Il faut simplement faire attention de le mettre du bon côté.
J'avais bricolé ça pour Popolon:
Un petit tuto en image par ici => http://www.msxvillage.fr/forum/topic.php?id=1468&pt=4
Un petit tuto en image par ici => http://www.msxvillage.fr/forum/topic.php?id=1468&pt=4
Est-ce que quelqu'un connait la différence entre le module Yamaha SFG-01 et le Muisc Module Philips ?
En tout cas, le clavier YK-01 ne fonctionne pas sur le Music Module et c'est bien dommage.
Haaaaaa, la compatibilitée entre les machines ....
En tout cas, le clavier YK-01 ne fonctionne pas sur le Music Module et c'est bien dommage.
Haaaaaa, la compatibilitée entre les machines ....
Pardon, Je voulais dire au niveau utlisation.
il me semble que le YIS 505 n'existe pas, mais le YIS 503.
C'est les même machine sauf (Je crois
) que le YIS 503 a 16k de RAM et le CX5M a 32K de RAM,
C'est les même machine sauf (Je crois
) que le YIS 503 a 16k de RAM et le CX5M a 32K de RAM,
goonies :
ET LE C7X quels sont ses caractéristiques???
http://www.faq.msxnet.org/hardware.html#Yamaha
http://jp.yamaha.com/product_archive/music-production/cx7_128/?mode=model Edité par Metalion Le 24/10/2013 à 21h01
MSX1: Daewoo DPC-200 / Yamaha CX5M
MSX2: Sony HB-F9P
MSXVR
Vidéo: V9990 (GFX-9)
Audio: MSX-Music (FM-PAC) / MSX-Audio (Audiowave) / OPL4 (Monster Sound FM Blaster) / OPNB (Neotron)
Un lien qui pourrait t'être utile : http://www.cx5m.net/
MSX1: Daewoo DPC-200 / Yamaha CX5M
MSX2: Sony HB-F9P
MSXVR
Vidéo: V9990 (GFX-9)
Audio: MSX-Music (FM-PAC) / MSX-Audio (Audiowave) / OPL4 (Monster Sound FM Blaster) / OPNB (Neotron)
Satopin27, son étalage sur Aluminium et ses prix exorbitants
12000 yen (85 euro) pour ce traitement de texte Yamaha
je me laisserai bien tenter quand même
12000 yen (85 euro) pour ce traitement de texte Yamaha
je me laisserai bien tenter quand même
