Reprise du message précédent
@Jipe: Fabf à posté un lien qui fait référence au AY-3-8910.Celui ci => http://www.s100computers.com/My%20System%20Pages/VDP%20Video%20Board/VDP%20Board.htm
On peut lire que:
Port #Lecture / écritureDescription
48HWÉcriture de données
49HWLoquet Adresse
48HRInutilisé
49HRLecture des données
La partie du schéma qui nous intéresse se trouve en [I 3].
http://www.s100computers.com/My%20System%20Pages/VDP%20Video%20Board/Printing%20S100_VDP-sch.pdf
Le décodage semble être celui qui convient sur MSX? Edité par igal Le 26/09/2013 à 20h28
Non les ports sont :
#A0-#A3PSG / AY-3-8910 - PSG I/O ports
#A0-#A3PSG / AY-3-8910 - PSG I/O ports

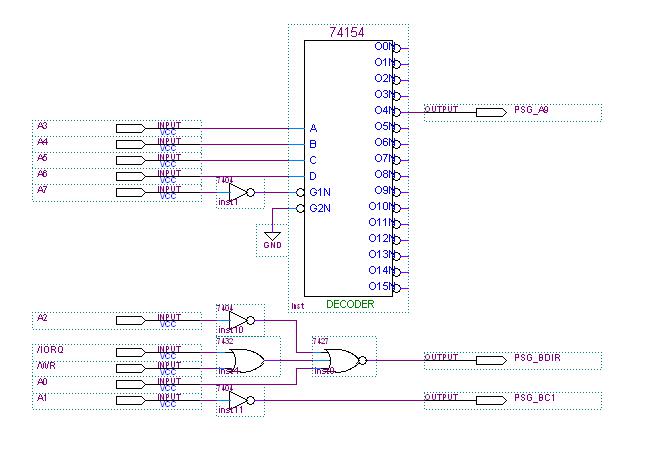

Voila une façon de décoder les ports du PSG :
A noter que le 74LS27 3NOR GATE peut être remplacer par 2 portes 74LS32 OR GATE et 1 porte 74LS04 INVERTER
A noter que le 74LS27 3NOR GATE peut être remplacer par 2 portes 74LS32 OR GATE et 1 porte 74LS04 INVERTER
attention le system S100 n'est pas un MSX
voici 2 adresses ou l'on voit les port d'entrée sortie des périphériques
http://map.grauw.nl/resources/msx_io_ports.php
http://nocash.emubase.de/portar.htm
pour le schéma type le canon V20 ou le HB75 qui n'ont pas de MSX systéme devraient aider
voici 2 adresses ou l'on voit les port d'entrée sortie des périphériques
http://map.grauw.nl/resources/msx_io_ports.php
http://nocash.emubase.de/portar.htm
pour le schéma type le canon V20 ou le HB75 qui n'ont pas de MSX systéme devraient aider
