Reprise du message précédent
Marche qu'en 60Hz et l'image décroche toutes les 2-3 secondes.J'ai dis au chinois que sa carte ne marchait pas, il m'a remboursé, je vais testé ton allemand
Merci pour le lien
Aprés mettre renseigner a doite et a gauche, apparament le GBS9800 n'est pas au top, peut-être la fonction HD. J'ai bien fait de redescendre sur le GBS8200. Je l'ais laissé tourner au moins pendant 2 ou 3 heures avec Space Manbow en boucle. Aucun probléme.
C'est dommage, car tu as l'ALLER/RETOUR en frais de port a ta charge, non ?
C'est dommage, car tu as l'ALLER/RETOUR en frais de port a ta charge, non ?
Non même pas il m'a rembourser sans discuter.
Il m'a quand même demandé de la renvoyer pour que ces techniciens étudient la panne
J'ai refusé, j'imagine même pas le port entre la France et la Chine
Pour être honnête et de toute façon la carte ne marche pas (excepté en sortie direct de l'extension MSX2 en mode 60Hz) je lui est proposé de lui envoyer une photo de la carte brisée en deux.
Maintenant je croise les doigts, comme quoi la dernière version n'est pas toujours la meilleure
Il m'a quand même demandé de la renvoyer pour que ces techniciens étudient la panne
J'ai refusé, j'imagine même pas le port entre la France et la Chine
Pour être honnête et de toute façon la carte ne marche pas (excepté en sortie direct de l'extension MSX2 en mode 60Hz) je lui est proposé de lui envoyer une photo de la carte brisée en deux.
Maintenant je croise les doigts, comme quoi la dernière version n'est pas toujours la meilleure
Ca y est j'ai reçu le nouveau convertisseur.
Et ben ça reste pas top top
Impossible de décaler l'image vers le haut et on perd 5 cm d'écran
Il ne marche pas avec mon 8245, ni avec l'extension MSX2, ni avec mon YC128 sans ampli vidéo.
Sur mon 8250 7Mhz, les couleurs sont saturées de rouge.
Marche bien sur HB700F, HB501F, et magnifiquement bien sur HB75F (les couleur sont parfaites)
Le haut de l'écran scintille en 60 Hz
Voila donc une carte avec des résultats assez aléatoires mais qui a le mérite d'être très abordable.
Je referais des test avec un écran plus récent et d'autres MSX.
Et ben ça reste pas top top
Impossible de décaler l'image vers le haut et on perd 5 cm d'écran
Il ne marche pas avec mon 8245, ni avec l'extension MSX2, ni avec mon YC128 sans ampli vidéo.
Sur mon 8250 7Mhz, les couleurs sont saturées de rouge.
Marche bien sur HB700F, HB501F, et magnifiquement bien sur HB75F (les couleur sont parfaites)
Le haut de l'écran scintille en 60 Hz
Voila donc une carte avec des résultats assez aléatoires mais qui a le mérite d'être très abordable.
Je referais des test avec un écran plus récent et d'autres MSX.
C'est bizarre, toutes les vidéo que j'ai posté, ils sont faite avec mon convertisseur. Je suis en plein écran, le décalage se fait dans tous les sens et les couleurs ne sature pas vers le rouge.
C'est vrai que mon 8255 n'est pas un 7Mhz, mais quand même c'est bizarre.
Il faut dire que je suis sur un LCD. Tu as essaysé de toucher au potar du rouge ?
C'est vrai que mon 8255 n'est pas un 7Mhz, mais quand même c'est bizarre.Il faut dire que je suis sur un LCD. Tu as essaysé de toucher au potar du rouge ?
J'ai pas trop jouer avec mais ça donne pas trop envie
Sur tes vidéo on voit bien que l'image n'est pas au bord en haut.
Je pouvais le faire avec l'autre carte
Mon 8250 est un peu spécial, il vient de Hans Otten.
Sur tes vidéo on voit bien que l'image n'est pas au bord en haut.
Je pouvais le faire avec l'autre carte
Mon 8250 est un peu spécial, il vient de Hans Otten.
Tu ne risque rien de toucher au potar du rouge de toute façon.
Par contre, je comprend pas bien quand tu dis que mon image n'est pas au bord en haut, tu parle de la fenêtre basic ou pendant un jeu. Je viens de regarder et sous basic ou dos, je suis en plein écran.
Par contre, je comprend pas bien quand tu dis que mon image n'est pas au bord en haut, tu parle de la fenêtre basic ou pendant un jeu. Je viens de regarder et sous basic ou dos, je suis en plein écran.
Fabf, j'avais le même probléme que toi (Avec ton 8245) depuis que j'ai branché mon 8235 sur le GBS8200. Mon écran scintiller en haut + un décallage impossible a regler. J'ai viré les deux composants entourer en rouge et j'ai mis mon ampli vidéo entre le deux points bleu. Ca fonctionne beaucoup mieux.
Avec un system de p'tit inter miniature, je sélectionne ma sortie péritel d'origine ou sortie péritel modifier.
Edité par
metalgear2
Le 11/07/2013 à 19h14
Avec un system de p'tit inter miniature, je sélectionne ma sortie péritel d'origine ou sortie péritel modifier.
Edité par
metalgear2
Le 11/07/2013 à 19h14
Tout a fait Jipe, je me suis basé par rapport a ta modif sur la tablette 7 et la sortie vidéo du 8255.
Il faut que je test mais j'ai pas les composants
En tout cas c'est très intéressant
Voici le schéma de ce fameux ampli :
En tout cas c'est très intéressant
Voici le schéma de ce fameux ampli :
Non, ça c'est le 1er que j'avais fait par rapport à la tablette n°7. Mais comme j'avais un probléme de résistance, j'ai laissé tomber.
Celui que j'utilise est plus proche du 8255. Je vais regardé sur mon dur, j'ai du faire un schéma. Edité par metalgear2 Le 11/07/2013 à 19h58
Celui que j'utilise est plus proche du 8255. Je vais regardé sur mon dur, j'ai du faire un schéma. Edité par metalgear2 Le 11/07/2013 à 19h58
Voici le schéma de l'ampli que j'ai rajouter dans mon 8235/39 pour que sa fonctionne avec le GBS8200 :
J'ai simplement enlever R59 et LF40, mis un inter sans oublier de souder R59 et LF40 sur l'inter pour utiliser la peritel en sortie d'origine. Edité par metalgear2 Le 19/07/2013 à 00h40
J'ai simplement enlever R59 et LF40, mis un inter sans oublier de souder R59 et LF40 sur l'inter pour utiliser la peritel en sortie d'origine. Edité par metalgear2 Le 19/07/2013 à 00h40
Je profite des questions de SveN pour déterrer ce topic et vous faire part de mes derniers essais.
J'ai acheté un convertisseur péritel/HDMI comme ci dessous.
Testé sur TV plasma 107cm et LCD 13", la définition est superbe, chaque pixel est parfaitement restitué.
Bien sur le résultat est différent d'une TV CRT mais il faut voir ça comme une façon plus moderne d'afficher le MSX.
En plus ça permet, couplé avec un MSX2+ neuf, d'appréhender sereinement l'avenir.
Deux inconvénients :
Un décrochage lors du passage de 50 à 60 Hz et inversement.
Entrée péritel mal placé par rapport à l'alim (on se demande ou c'est fabriqué
)

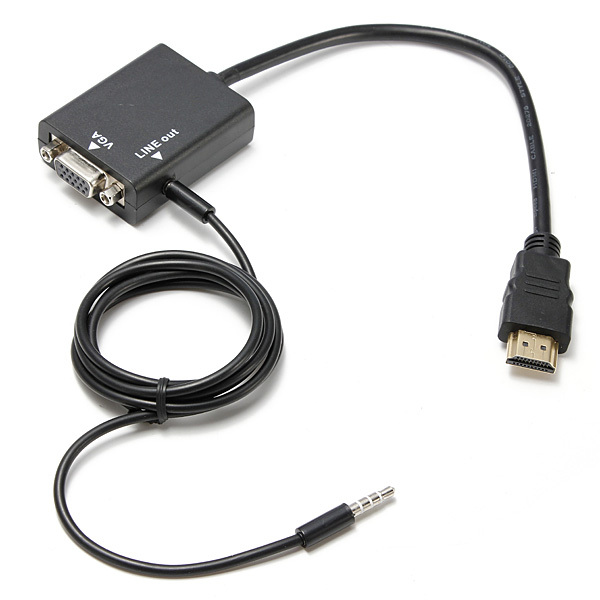

J'ai aussi acheté un adaptateur HDMI vers VGA pour mon baretop équipé Raspberry PI.
Le résultat avec le PI est vraiment bluffant je me suis donc dis que ce serait super de le mettre après le SCART/HDMI.
Testé sur LCD 13" et CRT 17", là pour le coup je suis plus mitigé.
L'image devient baveuse si on y regarde de près.
Ca doit pouvoir le faire pour le jeu mais pas pour de la programmation sous peine de :
J'ai acheté un convertisseur péritel/HDMI comme ci dessous.
Testé sur TV plasma 107cm et LCD 13", la définition est superbe, chaque pixel est parfaitement restitué.
Bien sur le résultat est différent d'une TV CRT mais il faut voir ça comme une façon plus moderne d'afficher le MSX.
En plus ça permet, couplé avec un MSX2+ neuf, d'appréhender sereinement l'avenir.
Deux inconvénients :
Un décrochage lors du passage de 50 à 60 Hz et inversement.
Entrée péritel mal placé par rapport à l'alim (on se demande ou c'est fabriqué
)J'ai aussi acheté un adaptateur HDMI vers VGA pour mon baretop équipé Raspberry PI.
Le résultat avec le PI est vraiment bluffant je me suis donc dis que ce serait super de le mettre après le SCART/HDMI.
Testé sur LCD 13" et CRT 17", là pour le coup je suis plus mitigé.
L'image devient baveuse si on y regarde de près.
Ca doit pouvoir le faire pour le jeu mais pas pour de la programmation sous peine de :
