Faire un Trackball pour MSX...

Conseiller Municipal

Rang

Inscrit le : 17/01/2011 à 08h52

Le 26/04/2013 à 15h26

Je cherche une méthode pour faire un Trackball pour MSX mais ne trouve pas d'info au niveau Hardware.
J'ai vu que l'on vend des pièces pour faire un Trackball pour les cabines d'arcade et je me demande si on peut s'en servir en faire un pour MSX. Une idée ?

Jipe

Maire-adjoint

Rang

Inscrit le : 02/10/2009 à 19h41

Messages: 10731

Le 26/04/2013 à 15h37

le track-ball c'est 2 disques a fentes avec 2 cellules

mais je crois me rappeler que c'est une puce spécifique qui est dans le track-ball

j'essaie de t'en ouvrir un pour confirmer

Site web

galine

Conseiller Municipal

Rang

Inscrit le : 27/08/2010 à 02h22

Messages: 1363

Le 26/04/2013 à 15h40

un trackball c'est une souris montée a l'envers tu peux donc partir d'une simple souris et inverser les capteurs de rotation.

après le principe du trackball c'est que ca utilise une boule bien plus grosse que celle des souris mais cela reste du détail.

Google+

lexhick

Villageois

Rang

Inscrit le : 06/08/2010 à 19h14

Messages: 267

Le 26/04/2013 à 16h03

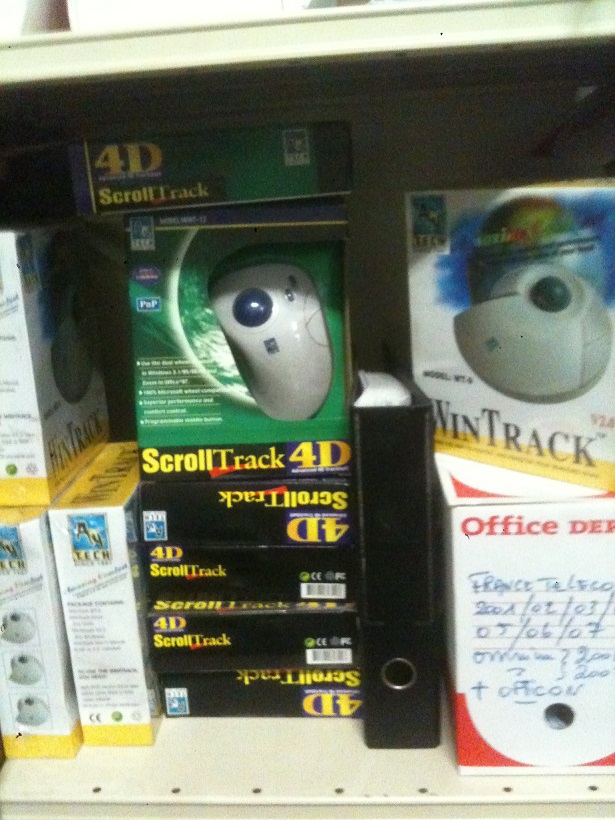

justement j'ai des trackball à foison , au boulot..
ils dorment depuis des années sur une étagère
bien sur c'est du compatible pécé mais il doit y avoir moyen d'adapter..

HB-F700 256ko + VDP 9958 / Sd 2.2 bios 4.04 / Megaflashrom 512 / Slot 3.2 /FMPAC interne

Franck

Maire-adjoint

Rang

Inscrit le : 02/10/2009 à 22h54

Messages: 3345

Le 26/04/2013 à 16h25

Ca garde des archives de 2007 sur FT

Des dossiers ?

galine

Conseiller Municipal

Rang

Inscrit le : 27/08/2010 à 02h22

Messages: 1363

Le 26/04/2013 à 16h35

pour adapter simplement des trackball PC il faut fabriquer un adaptateur type nice mouse pou un adaptateur ps2 pour msx en gros il faut pouvoir programmer le pic de l'adaptateur le reste n'est pas compliqué

.

Google+

lexhick

Villageois

Rang

Inscrit le : 06/08/2010 à 19h14

Messages: 267

Le 26/04/2013 à 16h48

ah ben ce serait pas bete !
au fait les boites blanches sont en db9 , les noires en ps2
lol pour FT , j'ai pris la photo a l'arrache

HB-F700 256ko + VDP 9958 / Sd 2.2 bios 4.04 / Megaflashrom 512 / Slot 3.2 /FMPAC interne

galine

Conseiller Municipal

Rang

Inscrit le : 27/08/2010 à 02h22

Messages: 1363

Le 26/04/2013 à 16h58

après il faut juste rediriger le d9 série en ps2 puis du PS2 en MSX ce n'est pas compliqué

.

Google+

Fabf

Conseiller Municipal

Rang

Groupe : compte ++

Inscrit le : 24/08/2010 à 20h55

Messages: 4833

Le 26/04/2013 à 17h06

Intéressé par tout ce qui permettrait de brancher un clavier PS/2 sur MSX

Fabf MSX page

Site web

Jipe

Maire-adjoint

Rang

Inscrit le : 02/10/2009 à 19h41

Messages: 10731

Le 26/04/2013 à 17h51

la puce dans le trackall est une OKI M60226

il y aussi un ta75339p (4 comparateurs)

et un paquet de résistances

Site web

Jipe

Maire-adjoint

Rang

Inscrit le : 02/10/2009 à 19h41

Messages: 10731

Le 26/04/2013 à 17h56

toutes les infos sont dans ce fichier

http://www.msxarchive.nl/pub/msx/mirrors/hanso/service_manuals/sonygb7sm.pdf

Site web

Jipe

Maire-adjoint

Rang

Inscrit le : 02/10/2009 à 19h41

Messages: 10731

Le 26/04/2013 à 18h56

mon track ball est devenu poussif avec les ans , enfin dur a pousser

les roulements se sont légérement grippés du fait de non utilisation

un peu de dégrippant et il se sent plus véloce

Site web

GDX

Conseiller Municipal

Rang

Inscrit le : 17/01/2011 à 08h52

Messages: 3004

Le 27/04/2013 à 01h17

Merci Jipé, le "Service Manual"est déjà un bon début. C'est celui du Sony. Est-il compatible avec le Trackball Hal ? Le Sony a 3 boutons au lieu de 2

Fabf :

Intéressé par tout ce qui permettrait de brancher un clavier PS/2 sur MSX

On trouve la méthode sur le net, il faut l'adapter au clavier AZERTY.

En ce qui concerne les Trackball d'un PC, il faudrait un minimum trouver des infos sur les signaux et savoir les convertir.
