L'atelier Mapper 512Ko Gouget CPLD
Et un deuxième mapper qui tombe dans la soirée
Cette fois le MAX II remplace 3 composants
Pour la SRAM une KM684000, une ASC6C4008 ou une628512 feront aussi bien l'affaire.
Voici le schéma
Et le fichier BDF pour Quartus II
http://fabf38.free.fr/diy/mapper512kocpld/512KOGOUGET.bdf
Je vous fait grâce de la photo du montage qui est le même que celui de la 128ko
Edité par
Fabf
Le 13/11/2013 à 19h48
Cette fois le MAX II remplace 3 composants
Pour la SRAM une KM684000, une ASC6C4008 ou une
Voici le schéma
Et le fichier BDF pour Quartus II
http://fabf38.free.fr/diy/mapper512kocpld/512KOGOUGET.bdf
Je vous fait grâce de la photo du montage qui est le même que celui de la 128ko
Edité par
Fabf
Le 13/11/2013 à 19h48
Bonsoir,

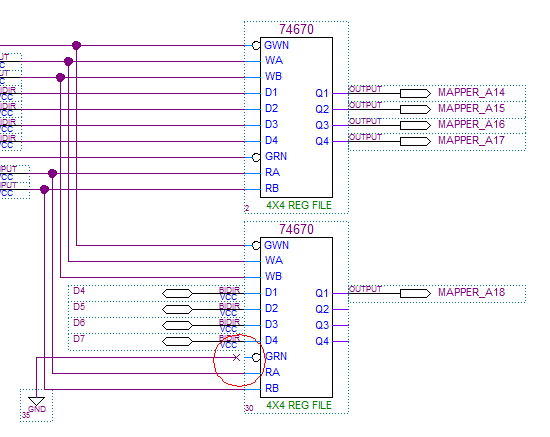

Y'aurait pas une gourre a ce niveau là (Entourée a rouge) :
Est-ce que tu peux confirmer ou pas que cette version est bien reconu e en 512Ko ?
Merci.
Fabf :
Y'aurait pas une gourre a ce niveau là (Entourée a rouge) :
Est-ce que tu peux confirmer ou pas que cette version est bien reconu e en 512Ko ?
Merci.
Oui il y a en effet un petit bug sur GRN
Sans doute lors du réarrangement du schéma.
Un chose est sure, ça marchait bien
Sans doute lors du réarrangement du schéma.
Un chose est sure, ça marchait bien
