le /INT du slot et le /INTVDP sont le même signal qui va sur les /INT du Z80 , regarde sur un schéma de 8235 /00 /19 tout est reliéce qui est important c'est que le /INT du VDP broche 25 aussi appelé /VDPINT soir relié au /INT du Z80 broche 16
attention le signal peut passer par des portes logiques et pas être cablé directement , regarde le schéma du 8250 a coté du Z80
Vraiment étrange, il y a trois façons de renvoyer le signal du VDP au Z80 chez Philips

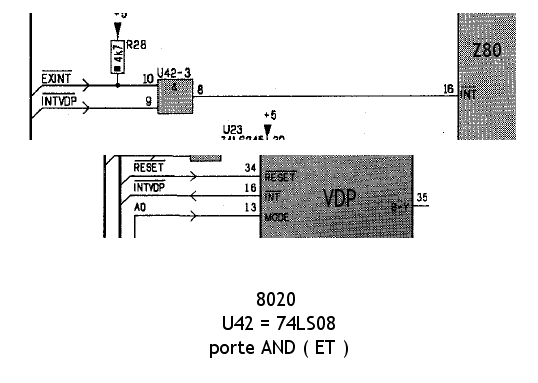

8020/8235/8250
Comme mon VDP sera interne, je vais repiquer /INTVDP sur l'ancien VDP et laisser la machine comme à l'origine
Si ça fonctionne pas j'y mettrais le nez
8020/8235/8250
Comme mon VDP sera interne, je vais repiquer /INTVDP sur l'ancien VDP et laisser la machine comme à l'origine
Si ça fonctionne pas j'y mettrais le nez
Ah c'est ca le truc pour y arriver
J'imagine que si le signal passe par des chemins differents, c'est une facon de ne pas compliquer trop la carte mere
Edité par
TurboSEB
Le 30/09/2012 à 09h21
MSX 1&2 + Moniteurs+divers (environ 0.70Tonnes)
Et d'après toi, la solution 8235 et elle fiable ?
Elle est intéressante car économe en composant mais ce n'est pas la plus élégante
Elle est intéressante car économe en composant mais ce n'est pas la plus élégante
il y a peu de cartouches qui utilisent le signal /INT , la RS 232Cde Sony en est pourvue, la cartouche 32bit i/o de chez elektor aussi
avec le 1er schéma les /INT des 2 slots sont cablés en //
avec le 2éme tous les /INT sont cablés en //
avec le 3éme chaque /INT est bien séparé
la solution avec 1 LS08 semble raisonnable
avec le 1er schéma les /INT des 2 slots sont cablés en //
avec le 2éme tous les /INT sont cablés en //
avec le 3éme chaque /INT est bien séparé
la solution avec 1 LS08 semble raisonnable
Sur le YC64, les signaux passent par un LS08
Exactement les mêmes pins que sur le 8020 comme pour la gestion des slots
Exactement les mêmes pins que sur le 8020 comme pour la gestion des slots
as tu le schéma du Canon V20 car la carte est similaire a celle du Yashica
en plus dans la doc il y a quelques bonnes explications sur la machine
http://elektrotanya.com/canon_msx_v20_sm.pdf/download.html
en plus dans la doc il y a quelques bonnes explications sur la machine
http://elektrotanya.com/canon_msx_v20_sm.pdf/download.html
Je l'ai mais je le trouve peu lisible si on zoom.
J'ai vu aussi que chaque "partie" du MSX est détaillée.
Pour les schéma d'ensemble, je préfère celui du 8020 que j'ai imprimé sur des feuilles A3.
Il est devenu mon livre de chevet
J'ai vu aussi que chaque "partie" du MSX est détaillée.
Pour les schéma d'ensemble, je préfère celui du 8020 que j'ai imprimé sur des feuilles A3.
Il est devenu mon livre de chevet
Quelques photos des avancements
Ablation totale du VDP et pose d'une ROM MSX2
La BEER est entèrement cablée ainsi que l'eprom SUBROM MSX2 + BEER1.9
La carte remontée sur son support
Tout est fonctionnel avec l'extension MSX2 sans ROM dans le slot externe
Cela prend une très bonne tournure
J'ai deux trois babioles à commander (support VDP, LED bicolore) et j'attaque le VDP
Ablation totale du VDP et pose d'une ROM MSX2
La BEER est entèrement cablée ainsi que l'eprom SUBROM MSX2 + BEER1.9
La carte remontée sur son support
Tout est fonctionnel avec l'extension MSX2 sans ROM dans le slot externe
Cela prend une très bonne tournure
J'ai deux trois babioles à commander (support VDP, LED bicolore) et j'attaque le VDP
Je sais, tu pense bien que j'ai déjà regardé
Ce que je sais pas, c'est si c'est bon pour un HD le +5V au pin20
Enfin, pour quelqu'un qui veut utiliser définitivement des CF la modif est intéressante.
Ce que je sais pas, c'est si c'est bon pour un HD le +5V au pin20
Enfin, pour quelqu'un qui veut utiliser définitivement des CF la modif est intéressante.
