L'atelier [non resolu] Montage d'un VDP9958 (MSX2+) sur VG-8235/00 ou /19
Merci ça fonctionne sans probleme. Cepandant un probleme que je n'avais pas prévu
ça doit etres un probleme de synchro
Sur LCD, j'ai des vagues de heut en bas et vice et versa. sur moniteur, l'image deffile carement de haut en bas. ça me le fait surtout sur ecran avec fond noir. En mode color 15,4,4, l'image sans un peu pret stable.
Je sais qu'il existe une methode simple sui consiste a relier une broche du vdp sur la prise peritel. Je cherche
ça doit etres un probleme de synchro Sur LCD, j'ai des vagues de heut en bas et vice et versa. sur moniteur, l'image deffile carement de haut en bas. ça me le fait surtout sur ecran avec fond noir. En mode color 15,4,4, l'image sans un peu pret stable.
Je sais qu'il existe une methode simple sui consiste a relier une broche du vdp sur la prise peritel. Je cherche
la modif de synchro des VG3235 / 19
----------------------------------
dessouder R102
dessouder R103
remplacer R104 par une 1k avec la patte opposée au transistor en l'air
remplacer R101 par une 120 Ohms
remplacer la self LF67 par un condensateur de 470 microFarad le - vers la broche 19 de la péritel
raccorder R104 au 6 du VDP
____________________
----------------------------------
dessouder R102
dessouder R103
remplacer R104 par une 1k avec la patte opposée au transistor en l'air
remplacer R101 par une 120 Ohms
remplacer la self LF67 par un condensateur de 470 microFarad le - vers la broche 19 de la péritel
raccorder R104 au 6 du VDP
____________________
J'ai enfin pris le temps de commencer la synchro
J'ai repéré les emplacement suivant
R101,R102,R103, R104 et etrangement, il n 'y a rien a dessouder sur ces emplacement
Concernant la r104: Je met 1K et une patte en l'air (et va au 6 du VDP c'est ça?) ou précisément?
Et voici l'emplacement de la LF67. 3 soudures. Lorsque je soude le condensateur 470mF; le - a droite vers la broche 19 de la peritel ok, l'autre sur la parti extreme gauche
Merci pour tes explications Jipé
Edité par
MSXlegend
Le 03/07/2012 à 23h55
J'ai repéré les emplacement suivant
R101,R102,R103, R104 et etrangement, il n 'y a rien a dessouder sur ces emplacement
Concernant la r104: Je met 1K et une patte en l'air (et va au 6 du VDP c'est ça?) ou précisément?
Et voici l'emplacement de la LF67. 3 soudures. Lorsque je soude le condensateur 470mF; le - a droite vers la broche 19 de la peritel ok, l'autre sur la parti extreme gauche
Merci pour tes explications Jipé
Edité par
MSXlegend
Le 03/07/2012 à 23h55
il faut déplacer le strap JP6 +12V vers JP7 +5V
et ajouter R101 120 ohms
pour la R104 c'est le même montage
si tu as le schéma regarde les encadrements INT AND DIN VERSION et FRENCH VERSION ONLY pour les différences
et ajouter R101 120 ohms
pour la R104 c'est le même montage
si tu as le schéma regarde les encadrements INT AND DIN VERSION et FRENCH VERSION ONLY pour les différences
Salut jipé
j'ai fini (enfin je pense ) mais je n'ai pas tout saisi pour le montage.
Je possede le model /00
J'ai déplacé le strap JP6 vers JP7
J'ai ajouté 120 Ohm sur R101
J'ai ajouté 1K sur R104 (pate opposé a Jp8 qui est relié a l'autre pin 104)
R104->1K->broche 6 VDP
Et remplacement du selfLF67 par un condo 470 mF le - vers la broche 19 de la peritel
Voila je ne sais pas si tout est bon mais je pense qu'il doit y avoir une erreur dans mon raisonnement.
Mes couleurs sont présente, mais vers le haut de l ecran, l'image est completement deformé donc c'est pas bon
*petite question. Le retrait du self67 m'a laissé 3 pin de libre. Je soude le condo aux extremité? La masse est au milieu?
Est ce que le reste est bon?
Merci
j'ai fini (enfin je pense
) mais je n'ai pas tout saisi pour le montage.Je possede le model /00
J'ai déplacé le strap JP6 vers JP7
J'ai ajouté 120 Ohm sur R101
J'ai ajouté 1K sur R104 (pate opposé a Jp8 qui est relié a l'autre pin 104)
R104->1K->broche 6 VDP
Et remplacement du selfLF67 par un condo 470 mF le - vers la broche 19 de la peritel
Voila je ne sais pas si tout est bon mais je pense qu'il doit y avoir une erreur dans mon raisonnement.
Mes couleurs sont présente, mais vers le haut de l ecran, l'image est completement deformé donc c'est pas bon
*petite question. Le retrait du self67 m'a laissé 3 pin de libre. Je soude le condo aux extremité? La masse est au milieu?
Est ce que le reste est bon?
Merci
la capa va bien sur les 2 broches extrémes
regarde su R89 est présent 0 ohms , si oui retire la
regarde si tu as la résistance R13 cablée elle doit faire 68 ou 75 ohms
pour la R104 de 1k elle doit être reliée entre la base de Q15 et le 6 du VDP ( la base est vers le slot 1 )
je vais faire un scan de la modif quand j'aurais accés au scanner
regarde su R89 est présent 0 ohms , si oui retire la
regarde si tu as la résistance R13 cablée elle doit faire 68 ou 75 ohms
pour la R104 de 1k elle doit être reliée entre la base de Q15 et le 6 du VDP ( la base est vers le slot 1 )
je vais faire un scan de la modif quand j'aurais accés au scanner
merci
capa ok, le - vers 19 peritel
R13 OK, fait 75 ohms
R89pas encore trouvé Ba y a pas !!
pour la R104 de 1k, je ne vois pas ce que tu veux dire a la base de q15, moi je l'ai soudé sur r104 coté vdp
maj...
la base de q15 correspond à jp7. Edité par MSXlegend Le 12/08/2012 à 22h25
capa ok, le - vers 19 peritel
R13 OK, fait 75 ohms
R89
pour la R104 de 1k, je ne vois pas ce que tu veux dire a la base de q15, moi je l'ai soudé sur r104 coté vdp
maj...
la base de q15 correspond à jp7. Edité par MSXlegend Le 12/08/2012 à 22h25

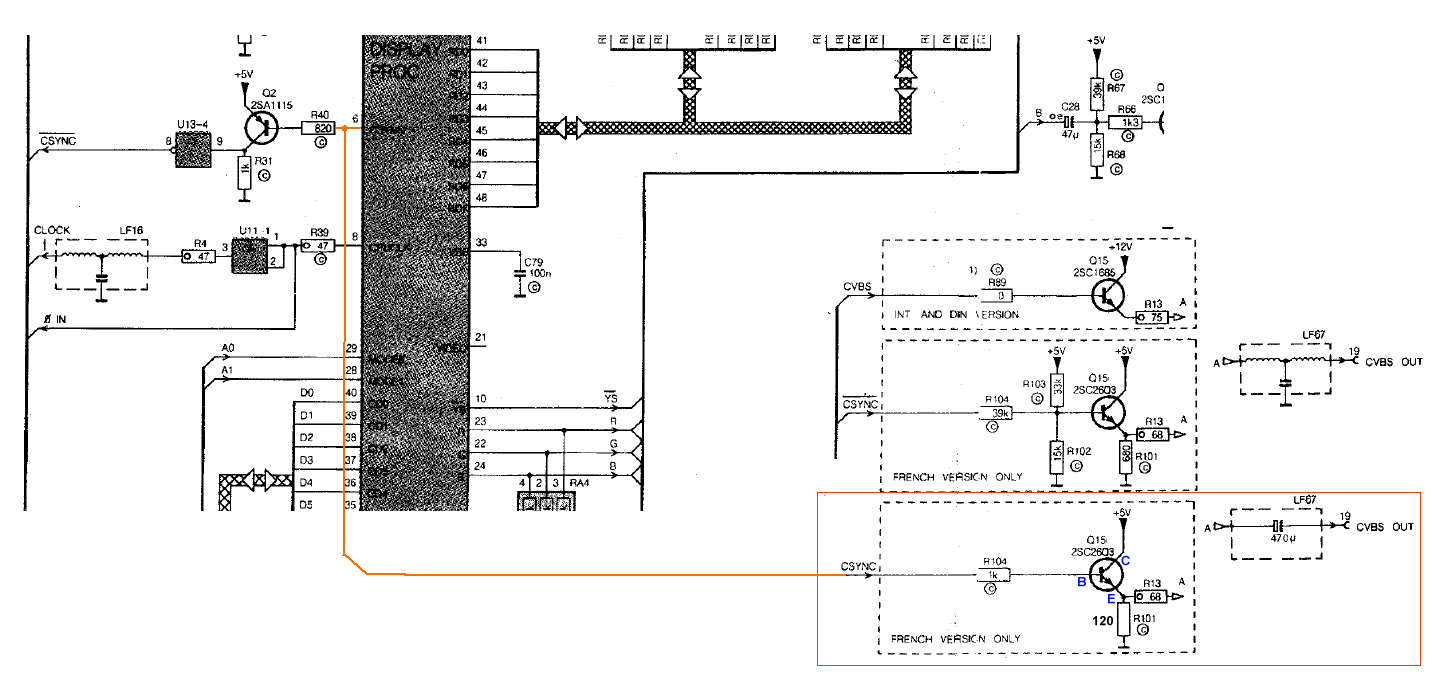

voici les schémas en rouge la modif a obtenir

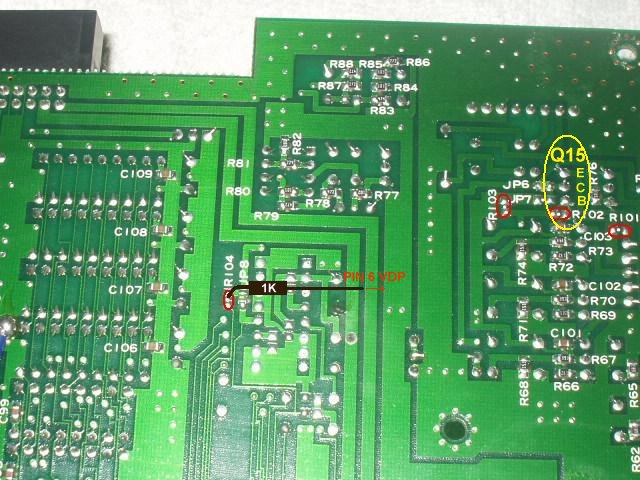

je t'ai noté les E B C Emetteur , Base , Collecteur du transistor , c'est sérigraphié coté composant
j'ai aussi mis le fil orange qu'il faut ajouter entre le signal CSYNC pin 6 du VDP et le résistance de 1k qui a une patte en l'air et l'autre coté vers la base de Q15
le shunt JP7 est sur le collecteur de Q15 , JP7=5V , JP6=12v
je t'ai noté les E B C Emetteur , Base , Collecteur du transistor , c'est sérigraphié coté composant
j'ai aussi mis le fil orange qu'il faut ajouter entre le signal CSYNC pin 6 du VDP et le résistance de 1k qui a une patte en l'air et l'autre coté vers la base de Q15
le shunt JP7 est sur le collecteur de Q15 , JP7=5V , JP6=12v
Mince c'est pire
En fait si je regarde ton schemas, il faut intégralement souder la resistance r104, mais dans ton raisonnement, la resistance a une pate en l'air ( ) alors je suis embetté avec la liaison a la base de q15 et de l'autre a la broche 6 du vdp. En fait je bloque ici, dois je laisser le r104 de libre (mon vdp va t il tenir le coup a force de manip )
En fait si je regarde ton schemas, il faut intégralement souder la resistance r104, mais dans ton raisonnement, la resistance a une pate en l'air (
) alors je suis embetté avec la liaison a la base de q15 et de l'autre a la broche 6 du vdp. En fait je bloque ici, dois je laisser le r104 de libre (mon vdp va t il tenir le coup a force de manip )
