L'atelier Problème FM-PAC
Reprise du message précédent
Ben tien
as ce sujet, il me manque un fils au niveau di jack, du coup je n'ai pas de fm qui sort sur l ecran (comme si une fiche jack etait inseré dans la cartouche) Pourrais tu me faire une photo coté soudure stp (enfin si tu as bien celle ci
)
Mon Github -> github.com/msxlegend
challenge 2013 -> neodream MSX 2013
Concepteur du -> KCX Bluetooth transmitter
Demo Terminator2 T2.zip
Salut Légend.
Je pense pas que Fabf ait un soucis avec une stéréo, mais une "Normale".
J'ai regardé de plus près sur la mienne, mais elle est bien collée à la loctite!
Donc à part l'exploser en mille morceaux, j'peux pas....l'ouvrir
Par contre, prend une photo très détaillée du montage de tes jack femelles.
Logiquement, le montage devrait ressembler à ça:
Celle du haut est l'entrée:
Elle doit avoir une entré MONO et donc DEUX FILS.
Masse + Audio.
Si le circuit est ouvert, (équivalent d'un jack mâle inséré), alors le son est dirigé vers la sortie stéréo. (connecteur mini jack femelle du bas).
Celle du bas est la sortie:
Elle doit être branchée en STEREO et donc TROIS FILS!
Masse + Gauche + Droite.
Ca reste purement spéculatif, mais on doit pas être loin de ça!
A mon humble avis, sauf un dysfonctionnement, le fil (Audio) soudé à ton jack femelle en entrée n'est pas soudé au bon endroit.
Ton connecteur femelle doit être soudé comme celui de droite:
Voici un petit dessin qui explique le fonctionnement:
Nb: 1 et 3 sont les Pôle stéréo. Dans ton cas, 1 et 3 sont fusionnés puisque c'est du mono!
La partie qui nous intéresse est le contact qui se fait entre 4 et 2.
Lorsqu'il n'y a pas de Jack inséré, 4 doit toucher 2 et le sont va à la télé
Conclusions: Si le son va pas à la télé, c'est que:
A) 4 n'est jamais en contacte avec 2 (Pb Mécanique)
B) 4 n'est jamais en contacte avec 2 (Pb de soudures)
C) la vérité est ailleurs. Mulder l'a dit
D) Mulder n'y comprend rien, Jipe les a vu!
Edité par
igal
Le 18/02/2012 à 11h06
Je pense pas que Fabf ait un soucis avec une stéréo, mais une "Normale".
J'ai regardé de plus près sur la mienne, mais elle est bien collée à la loctite!
Donc à part l'exploser en mille morceaux, j'peux pas....l'ouvrir
Par contre, prend une photo très détaillée du montage de tes jack femelles.
Logiquement, le montage devrait ressembler à ça:
Celle du haut est l'entrée:
Elle doit avoir une entré MONO et donc DEUX FILS.
Masse + Audio.
Si le circuit est ouvert, (équivalent d'un jack mâle inséré), alors le son est dirigé vers la sortie stéréo. (connecteur mini jack femelle du bas).
Celle du bas est la sortie:
Elle doit être branchée en STEREO et donc TROIS FILS!
Masse + Gauche + Droite.
Ca reste purement spéculatif, mais on doit pas être loin de ça!
A mon humble avis, sauf un dysfonctionnement, le fil (Audio) soudé à ton jack femelle en entrée n'est pas soudé au bon endroit.
Ton connecteur femelle doit être soudé comme celui de droite:
Voici un petit dessin qui explique le fonctionnement:
Nb: 1 et 3 sont les Pôle stéréo. Dans ton cas, 1 et 3 sont fusionnés puisque c'est du mono!
La partie qui nous intéresse est le contact qui se fait entre 4 et 2.
Lorsqu'il n'y a pas de Jack inséré, 4 doit toucher 2 et le sont va à la télé
Conclusions: Si le son va pas à la télé, c'est que:
A) 4 n'est jamais en contacte avec 2 (Pb Mécanique)
B) 4 n'est jamais en contacte avec 2 (Pb de soudures)
C) la vérité est ailleurs. Mulder l'a dit
D) Mulder n'y comprend rien, Jipe les a vu!
Edité par
igal
Le 18/02/2012 à 11h06
Merci Igal, il ne me reste plus qu'a répérer le 4 et 2 alors. Je me rapelle qu'un fils etait soudé en biai sous la prise jack , mais je l'ai retiré quand j'ai remplacé la connectique (suis nul des fois moahh
)
ps: j'ai du stereo (qui casse les oreilles) dans les 2 sortie jack F pas du mono ! Edité par MSXlegend Le 18/02/2012 à 14h59
)ps: j'ai du stereo (qui casse les oreilles) dans les 2 sortie jack F pas du mono ! Edité par MSXlegend Le 18/02/2012 à 14h59
Mon Github -> github.com/msxlegend
challenge 2013 -> neodream MSX 2013
Concepteur du -> KCX Bluetooth transmitter
Demo Terminator2 T2.zip

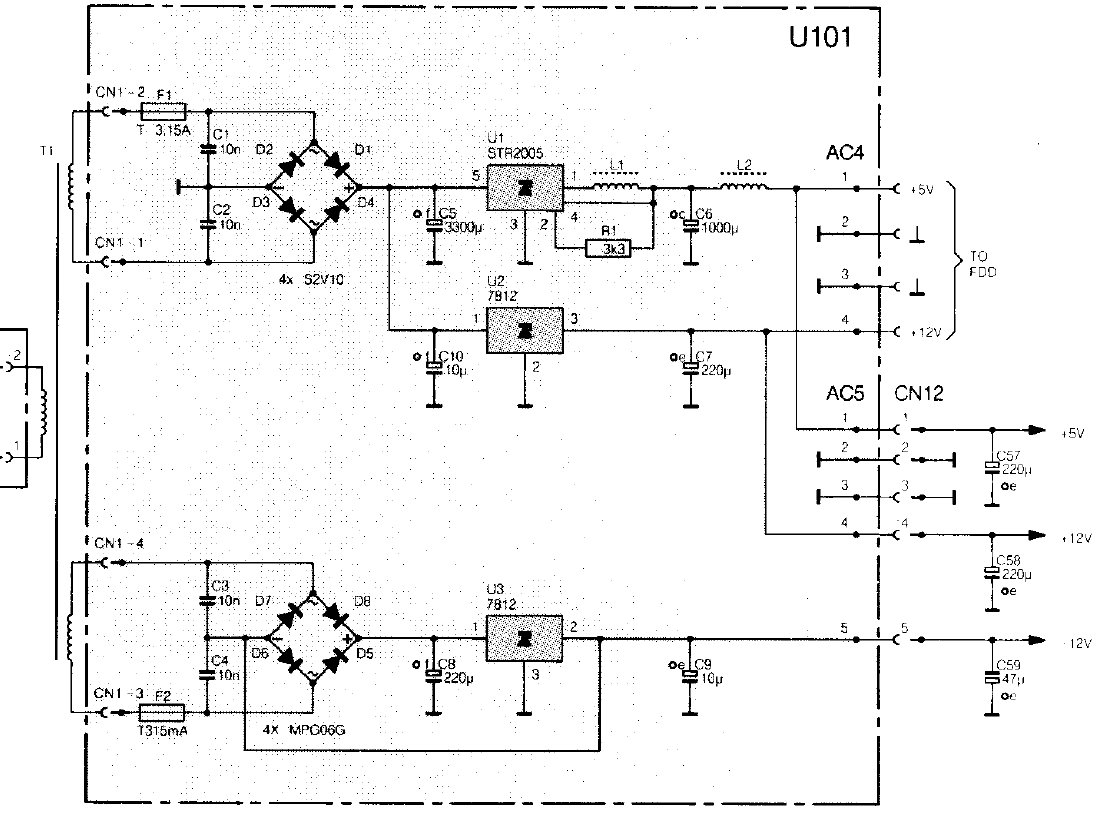

pour le -12v du 8245 il faut vérifier :
- le fusible F2
- la tension entre la broche 1 de U3 (7812) et la masse
- la tension entre la broche 2 de U3 (7812) et la masse
le montage de U3 (7812) n'est pas standard puisque c'est un régulateur employé pour du +12V habituellement
- le fusible F2
- la tension entre la broche 1 de U3 (7812) et la masse
- la tension entre la broche 2 de U3 (7812) et la masse
le montage de U3 (7812) n'est pas standard puisque c'est un régulateur employé pour du +12V habituellement
pour la FM stéréo PAK le probléme viens certainement du contact dans la prise jack stéréro qui est HS
sur le principe des prises casque quand on enfonce la fiche male le son qui part vers le bus MSX est coupé
sur le principe des prises casque quand on enfonce la fiche male le son qui part vers le bus MSX est coupé
