Reprise du message précédent
pour la curiosité je suis toujours preneur de tous les schémasj'ai trouvé le site hier soir en tapant MSX KAL dans la recherche d'image de google
c'est bien de savoir que l'on peux se passer des puces ASCII pour faire un mapper ou une SCSI
![Avatar](/images/avatars/avatar_09e47.png)
Bonjour à tous et bonne année à ceux qui ne m'ont pas lu ailleurs
Dans l'idée de terminer le design de l'implantation WAVE SCSI, j'ai commencé à dessiner celui du MEGA SCSI.
En regardant de plus près les photos du montage de Jipe, je ne vois pas câblés les signaux:
A0, A1, A2, A3, A4, A5, A6, A7, A8, A9 et A10.
ni d'ailleurs les signaux:
D0, D1, D2, D3, D4, D5, D6 et D7.
J'en déduit que les signaux (en grande partie) sont déjà câblés à l'identique sur la Rom Originale précédemment "explanté"
Liste des cartouches avec montage des S-Ram sur une simple Méga-Rom Facile à mettre en oeuvre:
Arkanoid II
Dungeon Hunter
Fire Ball
Girly Block
Ninja Kun
Garakuta ( logiel de dessin )
Quinpl
Return of Jelda
Tengoku Yoitoko
Tetris
Victoria Nine II
Zoid

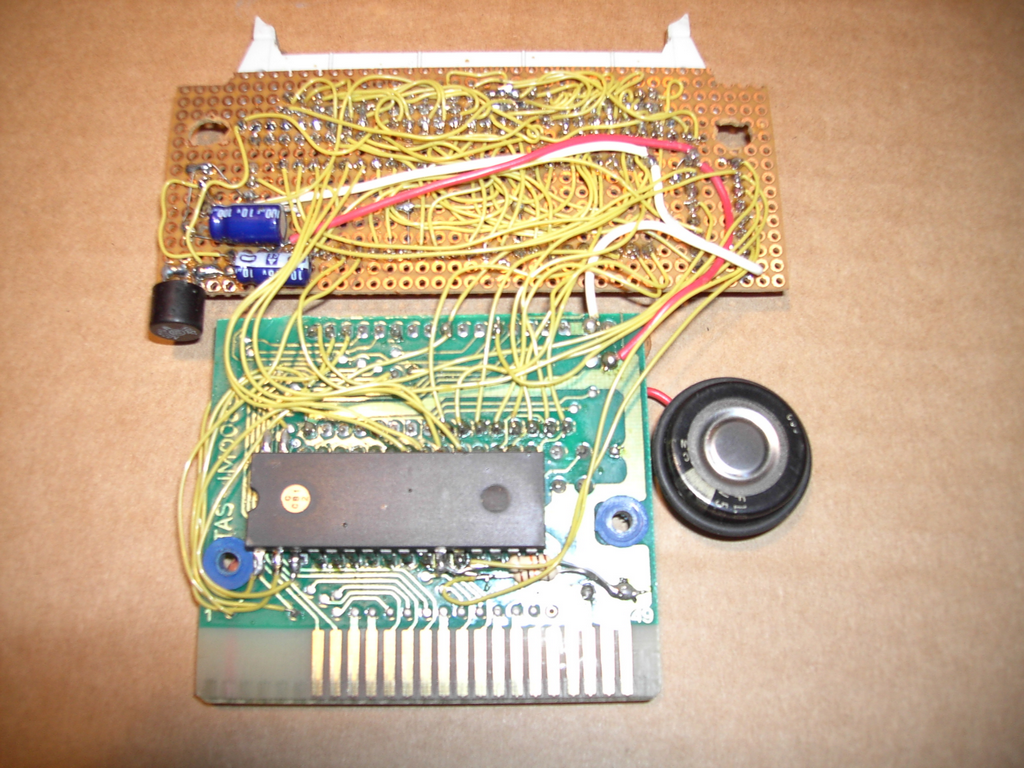

Nb: Le montage facile ressemble quand même à ça
![](/upload/megascsi_003.png)
@Jipe: Sur la photo on ne voit pas de sérigraphie sur la RAM!
Est elle monté de façon conventionnelle ou alors tu as tordu toutes les pattes pour la positionner en gigogne sur la face inférieur?

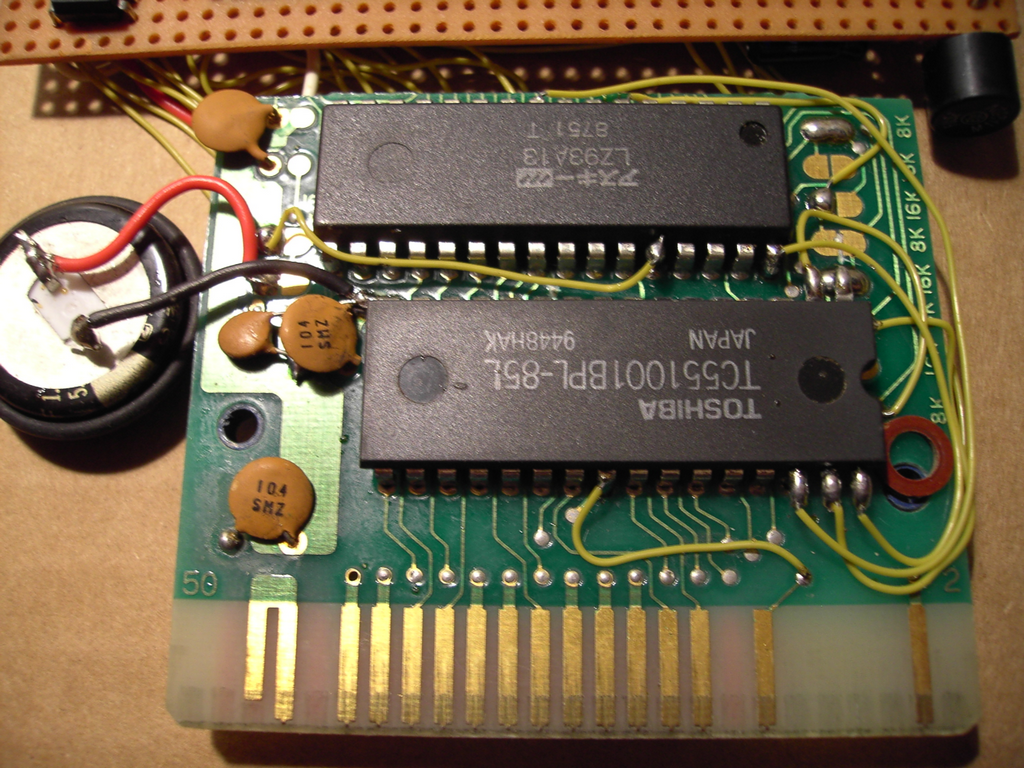

@Jipe: Sur cette photo, on voit la Rom TC551001.
![](/upload/megascsi_004.png)
Il s'agit de la Rom du jeu bootable à volonté grâce à un interrupteur?
Est ce une Rom (Programmable!) dans laquelle tu as injecté un Firmware ou autre ?
Voici le Pinout du TC551001:
![](http://pinout-circuits-images.dz863.com/67/TC551001.jpg)
Liste des Cartouches avec montage des S-Ram sur une Double Méga-Rom plus compliqué à mettre en oeuvre:
Andoroginus
Crimson
Dragon quest 2
Famicle Parodic
Fantasy Zone 2
Fleet Commander
Ghost Kun
MSX Fan Fandom library 3
Pac Mania
Pro Baseball Family Stadium
Rastan Saga
Azteka II
The return of Ishtar
Ultima
Xevious
Yaksa
@Thewipe master:
Le schéma que tu as posté ici => http://www.msxvillage.fr/upload/megascsi.bmp
Permet la création "Complète du périphérique" et non juste la modification des cartouches comme proposé par Jipe!
![;)](/images/smileys/wink.png)
Dans l'idée de terminer le design de l'implantation WAVE SCSI, j'ai commencé à dessiner celui du MEGA SCSI.
En regardant de plus près les photos du montage de Jipe, je ne vois pas câblés les signaux:
A0, A1, A2, A3, A4, A5, A6, A7, A8, A9 et A10.
ni d'ailleurs les signaux:
D0, D1, D2, D3, D4, D5, D6 et D7.
J'en déduit que les signaux (en grande partie) sont déjà câblés à l'identique sur la Rom Originale précédemment "explanté"
![:gne](/images/smileys/gne.png)
Liste des cartouches avec montage des S-Ram sur une simple Méga-Rom Facile à mettre en oeuvre:
Arkanoid II
Dungeon Hunter
Fire Ball
Girly Block
Ninja Kun
Garakuta ( logiel de dessin )
Quinpl
Return of Jelda
Tengoku Yoitoko
Tetris
Victoria Nine II
Zoid
Nb: Le montage facile ressemble quand même à ça
![:oups](/images/smileys/top.png)
![](/upload/megascsi_003.png)
@Jipe: Sur la photo on ne voit pas de sérigraphie sur la RAM!
Est elle monté de façon conventionnelle ou alors tu as tordu toutes les pattes pour la positionner en gigogne sur la face inférieur?
@Jipe: Sur cette photo, on voit la Rom TC551001.
![](/upload/megascsi_004.png)
Il s'agit de la Rom du jeu bootable à volonté grâce à un interrupteur?
Est ce une Rom (Programmable!) dans laquelle tu as injecté un Firmware ou autre ?
Voici le Pinout du TC551001:
![](http://pinout-circuits-images.dz863.com/67/TC551001.jpg)
Liste des Cartouches avec montage des S-Ram sur une Double Méga-Rom plus compliqué à mettre en oeuvre:
Andoroginus
Crimson
Dragon quest 2
Famicle Parodic
Fantasy Zone 2
Fleet Commander
Ghost Kun
MSX Fan Fandom library 3
Pac Mania
Pro Baseball Family Stadium
Rastan Saga
Azteka II
The return of Ishtar
Ultima
Xevious
Yaksa
@Thewipe master:
Le schéma que tu as posté ici => http://www.msxvillage.fr/upload/megascsi.bmp
Permet la création "Complète du périphérique" et non juste la modification des cartouches comme proposé par Jipe!
si tu reprends le 2éme schéma tu verras que les données D0 a D7 arrivent sur le MB89352 ainsi que les adresses A0 a A3
la puce TC551001 est une SRAM 128k , la cartouche a 256k de Sram et les pattes sont bien retournées pour avoir les signaux a l'identique de l'autre
on peux y mettre un jeu mais normalement elle contient le DOS2 et le systéme de gestion des partitions
la puce TC551001 est une SRAM 128k , la cartouche a 256k de Sram et les pattes sont bien retournées pour avoir les signaux a l'identique de l'autre
on peux y mettre un jeu mais normalement elle contient le DOS2 et le systéme de gestion des partitions
![Avatar](/images/avatars/avatar_09e47.png)
en fait il y a aussi une partie software a ne pas négliger : megascsi.zip
MGINST qui sert a installer le kernel dos 1 ou dos 2 et qui génére un disque SRAM
SFORM-1 et S-FORM2 pour formater le disque en DOS1 et DOS2 et qui crée les partitions
ESET qui permet de choisir le nombre de partitions , les lecteurs affectés au disque logique , le nombre de lecteurs de diquettes etc
CP qui permet de changer les partitions
MSXCDEX qui permet de connecter un lecteur de CD-ROM
EP qui permet les émulations de disquettes a partir d'images DSK
MGINST qui sert a installer le kernel dos 1 ou dos 2 et qui génére un disque SRAM
SFORM-1 et S-FORM2 pour formater le disque en DOS1 et DOS2 et qui crée les partitions
ESET qui permet de choisir le nombre de partitions , les lecteurs affectés au disque logique , le nombre de lecteurs de diquettes etc
CP qui permet de changer les partitions
MSXCDEX qui permet de connecter un lecteur de CD-ROM
EP qui permet les émulations de disquettes a partir d'images DSK
![Avatar](/images/avatars/120px_li.png)

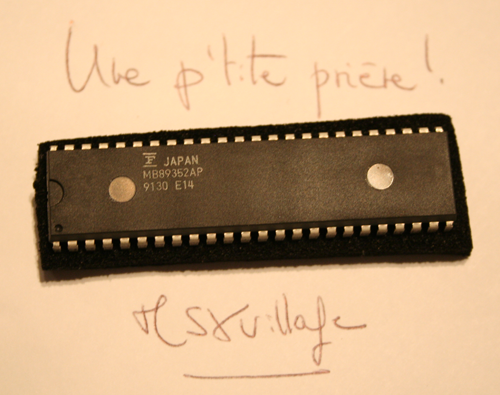

J'ai reçu ce jour les chips SCSI (3 composants à 2500 yens/pièce) mais suis bien incapable de dire s'il s'agit, comme l'a évoqué précédemment TheWhipMaster, d'une pâle copie ( http://www.youtube.com/watch?v=h9HIbWxdYxo ).
![](/upload/scsi_mb89352ap.png)
Je suis donc à la recherche d'une bonne âme afin de tester au plus vite le bon fonctionnement de ce composant.![:|](/images/smileys/straight.png)
Je suis par ailleurs à la recherche de plusieurs EXO-3 ... des pistes ?
![](/upload/scsi_mb89352ap.png)
Je suis donc à la recherche d'une bonne âme afin de tester au plus vite le bon fonctionnement de ce composant.
![:|](/images/smileys/straight.png)
Je suis par ailleurs à la recherche de plusieurs EXO-3 ... des pistes ?
Philips.NMS.8245/50/80, Sony.F1XV/HBF-700D, Pana.FSA1FX/A1WX(x2)/A1GT, OCM, GR8BIT.... et ...
le mien il est soudé sur la carte donc je ne peux pas le tester
en tout cas si c'est une copie ça ressemble fort au vrai : même boitier avec le petit trou patte 1 et même sérigraphie
en tout cas si c'est une copie ça ressemble fort au vrai : même boitier avec le petit trou patte 1 et même sérigraphie
![Avatar](/images/avatars/120px_li.png)
Je ne dispose encore pas de l'ensemble du matériel et des composants nécessaires à la création d'une Mega-SCSI.
N'ai en particulier pas trouvé de source fiable pour obtenir l'EXO-3 16 MHz ... peut-on utiliser un composant alternatif ?
![:moue](/images/smileys/crazy.png)
N'ai en particulier pas trouvé de source fiable pour obtenir l'EXO-3 16 MHz ... peut-on utiliser un composant alternatif ?
Philips.NMS.8245/50/80, Sony.F1XV/HBF-700D, Pana.FSA1FX/A1WX(x2)/A1GT, OCM, GR8BIT.... et ...
on peut faire un oscillateur avec un quartz et un CI , je regarde ça de plus prés demain , en fait la fréquence est divisée par 2 /SPCLK 8Mhz
donc si le EXO3- 8 Mhz existe il convient aussi
donc si le EXO3- 8 Mhz existe il convient aussi
![Avatar](/images/avatars/avatar_09e47.png)
@Sven: Si t'es disposé, j'suis ok pour te prendre un MB89352 au prix d'achat, plus un tiers de tes frais de port.
Nb: Je suis prêt à te le payer avant même que l'on sache si c'est un vrai ou pas.
Pas de raison que tu sois le seul à prendre des risques
![:noel](/images/smileys/hello.png)
Nb: Je suis prêt à te le payer avant même que l'on sache si c'est un vrai ou pas.
Pas de raison que tu sois le seul à prendre des risques
![;)](/images/smileys/wink.png)
![Avatar](/images/avatars/120px_li.png)
Je ne suis vraiment pas familier avec les "fréquenceurs/oscillateurs" ...
J'avoue que je n'ai malheureusement pas, faute de temps, cherché à en savoir plus ! Désolé !
Que pensez-vous de cet "EXO" ?
http://cgi.ebay.fr/KSS-EXO-3-CRYSTAL-OSCILLATOR-12-MHZ-WITH-FREQUNCY-DIVIDING-FUNCTION-/320827041201
Peut-on facilement l'adapter au montage ?
J'avoue que je n'ai malheureusement pas, faute de temps, cherché à en savoir plus ! Désolé !
![:oups](/images/smileys/top.png)
Que pensez-vous de cet "EXO" ?
http://cgi.ebay.fr/KSS-EXO-3-CRYSTAL-OSCILLATOR-12-MHZ-WITH-FREQUNCY-DIVIDING-FUNCTION-/320827041201
Peut-on facilement l'adapter au montage ?
Philips.NMS.8245/50/80, Sony.F1XV/HBF-700D, Pana.FSA1FX/A1WX(x2)/A1GT, OCM, GR8BIT.... et ...
![Avatar](/images/avatars/avatar_09e47.png)
Voici l'implantation complète du Méga SCSI.
Spécialement dédicacé à Sven
![](http://img59.imageshack.us/img59/1780/megascsi005.png)
(En attente d'une confirmation pour remise au propre du 74C139)
@ Jipe Tu vois un truc louche sur 74HC139?
Logiquement, c'est le montage pour 256Ko de SRAM
Spécialement dédicacé à Sven
![:top](/images/smileys/top.png)
![](http://img59.imageshack.us/img59/1780/megascsi005.png)
(En attente d'une confirmation pour remise au propre du 74C139)
@ Jipe Tu vois un truc louche sur 74HC139?
Logiquement, c'est le montage pour 256Ko de SRAM
![:gne](/images/smileys/gne.png)
