L'atelier [Resolu] FS-A1WX 110v en 220v tentative de modification de l'alimentation en 220v
euh 75LS !!!
78 pour le POSITIF !!
79 pour le NEGATIF !!
je pense !!!
78 pour le POSITIF !!
79 pour le NEGATIF !!
je pense !!!
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
Merci Igal d'avoir pris le temps d'étudier et de retranscrire le post d'Alexey ! J'ai bien envie de transformer un de mes A1WX mais j'ai lu/constaté qu'il fallait être particulièrement prudent lors du désossement de la machine !!

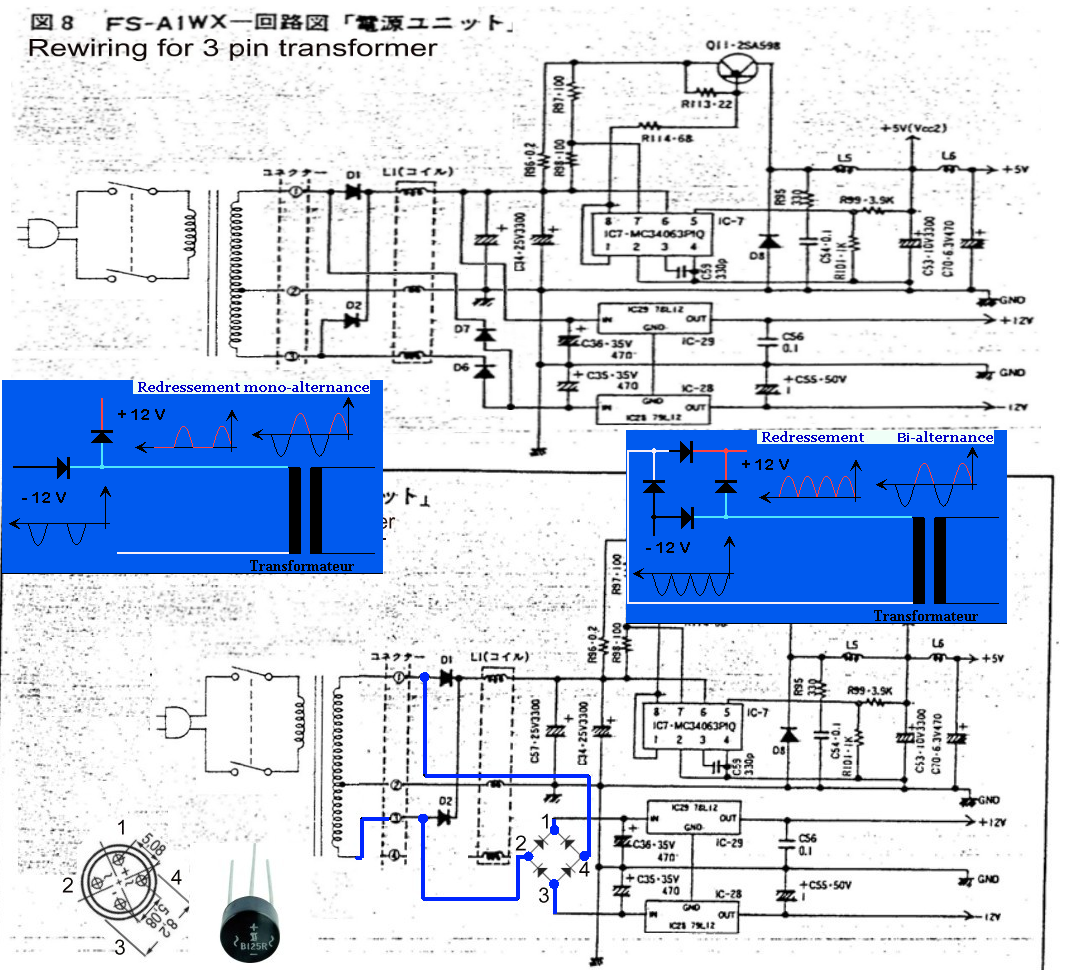

Les composants utilisés par Alexey sont les suivants :
https://www.conrad.fr/p/transformateur-dalimentation-universel-elma-tt-iz-60-iz-60-1-x-230-v-1-x-12-vac-0-v-12-vac-36-va-150-a-1-pcs-516007?searchSuggest=product&searchTerm=516007&searchType=suggest
https://www.conrad.fr/p/diotec-b40r-pont-redresseur-round-80-v-2-a-monophase-501433?searchTerm=501433.html&searchType=suggest&searchSuggest=product
A la fin de la 2ème page du post sur MRC "Will this mod work for Panasonic FS-A1WX?" ( https://www.msx.org/forum/msx-talk/hardware/will-this-mod-work-for-panasonic-fs-a1wx?page=1 ), Alexey ajoute :
" The problem is that the 12v regulators receive only part of AC power (with different phases). The original transformer outputs 20v AC to the diodes before the power regulators while the new transformer will output only 14v AC...This may result in voltage drops and will require a rectifier to be installed..."
Si j'ai bien compris, avant le pont de diodes, l'alimentation d'origine délivre 20V AC alors que celle proposée en remplacement (Conrad 516007) ne délivre que 14V AC.
Par contre, ne comprends vraiment pas bien ce que fait le "pont redresseur" utilisé pour le montage ... pensais que c'était juste un pont de diodes... à moins que la perte de "voltage" y soit moindre.
J'en appelle au barbu !
Edité par SveN Le 01/06/2020 à 16h19
Les composants utilisés par Alexey sont les suivants :
https://www.conrad.fr/p/transformateur-dalimentation-universel-elma-tt-iz-60-iz-60-1-x-230-v-1-x-12-vac-0-v-12-vac-36-va-150-a-1-pcs-516007?searchSuggest=product&searchTerm=516007&searchType=suggest
https://www.conrad.fr/p/diotec-b40r-pont-redresseur-round-80-v-2-a-monophase-501433?searchTerm=501433.html&searchType=suggest&searchSuggest=product
A la fin de la 2ème page du post sur MRC "Will this mod work for Panasonic FS-A1WX?" ( https://www.msx.org/forum/msx-talk/hardware/will-this-mod-work-for-panasonic-fs-a1wx?page=1 ), Alexey ajoute :
" The problem is that the 12v regulators receive only part of AC power (with different phases). The original transformer outputs 20v AC to the diodes before the power regulators while the new transformer will output only 14v AC...This may result in voltage drops and will require a rectifier to be installed..."
Si j'ai bien compris, avant le pont de diodes, l'alimentation d'origine délivre 20V AC alors que celle proposée en remplacement (Conrad 516007) ne délivre que 14V AC.
Par contre, ne comprends vraiment pas bien ce que fait le "pont redresseur" utilisé pour le montage ... pensais que c'était juste un pont de diodes... à moins que la perte de "voltage" y soit moindre.
J'en appelle au barbu !
Edité par SveN Le 01/06/2020 à 16h19
Philips.NMS.8245/50/80, Sony.F1XV/HBF-700D, Pana.FSA1FX/A1WX(x2)/A1GT, OCM, GR8BIT.... et ...
A l'école
https://fr.m.wikipedia.org/wiki/Pont_de_diodes
Un petit gif qui parle bien et qui peut être réutilisé
https://upload.wikimedia.org/wikipedia/commons/3/34/Diodebridge-eng.gif Edité par TurboSEB Le 01/06/2020 à 17h14
https://fr.m.wikipedia.org/wiki/Pont_de_diodes
Un petit gif qui parle bien et qui peut être réutilisé
https://upload.wikimedia.org/wikipedia/commons/3/34/Diodebridge-eng.gif Edité par TurboSEB Le 01/06/2020 à 17h14
MSX 1&2 + Moniteurs+divers (environ 0.70Tonnes)

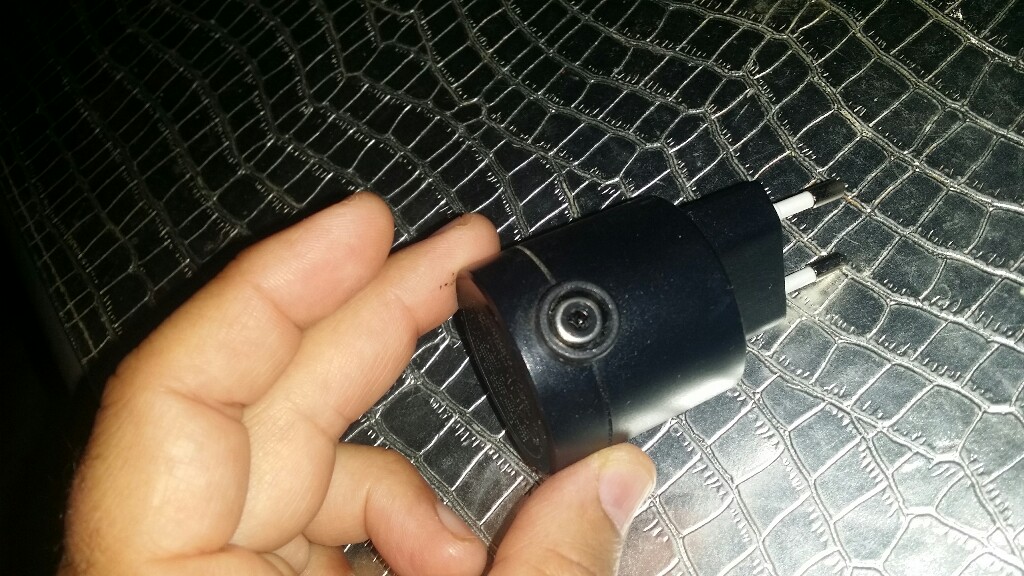

Je viens de retrouver dans mon armoire, les spots que j'ai tjrs pas installé (ça fait 7 ans que ça traine
).

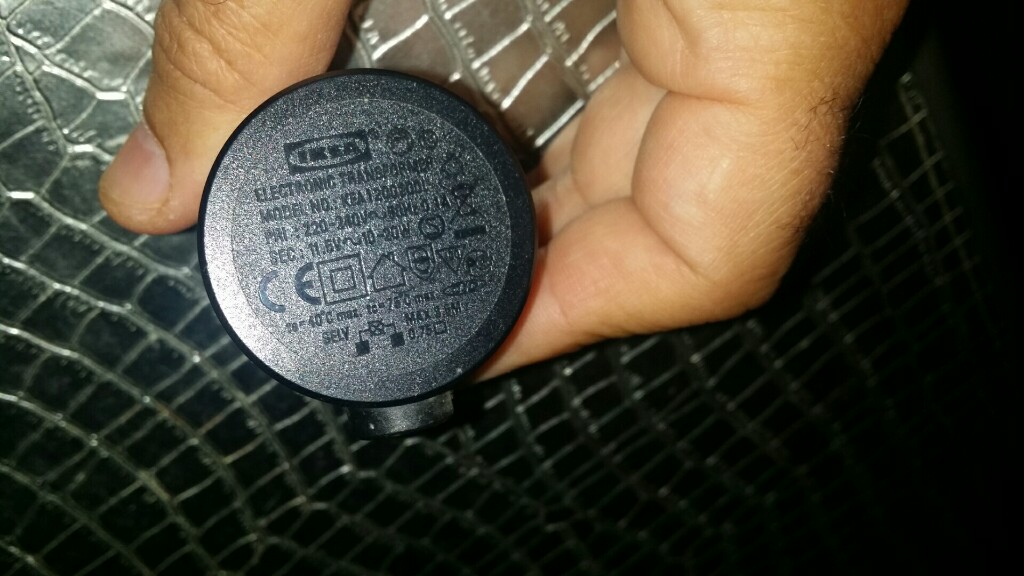

Le detail:
IKEA
Electronique Transformer
Modèle no: KEA1200200L
PRI:220-240V ~ 50Hz 0,1amp
SEC: 11,5V ~ 10-20W
40° à 75°
Ça pourrait le faire ou pas?
).Le detail:
IKEA
Electronique Transformer
Modèle no: KEA1200200L
PRI:220-240V ~ 50Hz 0,1amp
SEC: 11,5V ~ 10-20W
40° à 75°
Ça pourrait le faire ou pas?
Normalement théoriquement non, vue qu'il te faut +12v en sortie après, faut mesuré la tension de sortie réelle
vue que les lampes spot font 12v et peuvent accepter des tensions moindre pour une halogène par exemple (ça eclair moins, forcément)
Le schema de Jipe délivre du + et - 12v avec neutre et du + 5 v
Donc ton transfo peut être utilisé seulement pour faire la partie +5v si tu lui colle un régulateur 5v Edité par TurboSEB Le 02/06/2020 à 12h06
après, faut mesuré la tension de sortie réelle vue que les lampes spot font 12v et peuvent accepter des tensions moindre pour une halogène par exemple (ça eclair moins, forcément)Le schema de Jipe délivre du + et - 12v avec neutre et du + 5 v
Donc ton transfo peut être utilisé seulement pour faire la partie +5v si tu lui colle un régulateur 5v Edité par TurboSEB Le 02/06/2020 à 12h06
MSX 1&2 + Moniteurs+divers (environ 0.70Tonnes)
Il faut aussi savoir qu'une alim produit la puissance que le récepteur lui demande, c'est à dire que si tu branche une ampoule de 10W sur une alim de 20W, cette dernière ne va fournir que 10W (ceci est valable pour du resistif)
Edité par
TurboSEB
Le 02/06/2020 à 22h50
MSX 1&2 + Moniteurs+divers (environ 0.70Tonnes)
