panne classique des lecteurs sur 8250 55 et Sony qui utilisent les mêmes Mitsumi : la tête supérieure se décolle
en fait il marche encore en formatant en simple face si ça peux te dépanner pour faire un essai

sinon le schéma est valide mais jamais essayé avec un Gotek

Je me demande si un lecteur style Mac classic qui ressemble furieusement à celui des HBG900 ne serait pas LA Solution

Le problème du signal "Ready"

"Disc Changed" ou "Ready" ?
Mais le plus gros problème de compatibilité qui se pose est celui du signal READY fourni par le lecteur 3”1/2… En fait, 99% des lecteurs actuellement en revente chez les épiciers gèrent un signal ”DISC CHANGED” en broche 1 ; or il s'agit de la norme PC qui diffère de la norme qui avait été choisie par toutes les autres marques) (Amstrad, Atari, Amiga)… heureusement, certains lecteurs (notamment chez Sony et TEAC) sont paramétrables ; vous pourrez ainsi les configurer pour qu'ils soient compatibles avec le msx. Je vous conseille clairement de vous procurer un lecteur 3”1/2 capable de générer nativement le signal “Ready”, Broche 34 du lecteur pc a relier a la broche 34 du contrôleur
Quant aux signaux broche 10 1er connecteur (A) (DS0) du CTRL va sur lecteur pc (1ou A) broche 12 du lecteur pc ,et la broche 12 du 2eme connecteur (B) (DS1) du CTRL va sur lecteur pc (2 ou B) broche 12 du lecteur pc.
Car les lecteur PC son adresser en Motor,on B (broche 16) et Drive select B (broche 12) car c'est le vrillage de la nappe pc qui permet cette astuce { donc plutôt profité de cette ruse plutôt que de chercher a re paramétrer le lecteur pc }

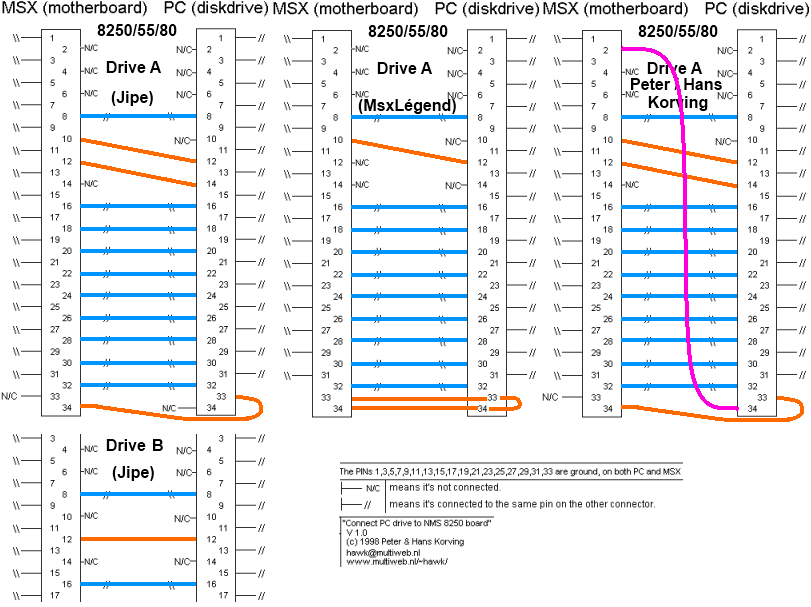

Merci Bastion Rebel pour les schémas et photos

Par conte il y a trois versions différentes pour le drive A mais lequel est le plus universel ???

Sinon sur la carte mère du 8250 il y a les 2 connecteurs pour les 2 lecteurs mais pas d'indication ni de sens car les pins header ne sont pas dans un support IDC , donc du coup je me demande si lecteur était bien connecté
Mais je ne connais pas le sens

Je voulais dires sur la carte mère quel est le connecteur pour le drive A: et le drive B: ?

Donc il faut que je sorte plusieurs lecteurs PC pour tester ...

Si c'est lecteur A ou 0 c est le msx légende si c est le B ou 1 c est le jipé sous conditions que le lecteur pc est un signal ready valide, car comme déjà dit plus au pour sélectionner sur lecteur pc signaux Motor On B broche 16 [de 16 a 16] et Drive select B broche 12 [de 10 a 12] pour lecteur A et [de 12 a 12] pour lecteur B

Bon et bien il n'y a rien à faire le lecteur d'origine ne fonctionne pas j'ai soit un DISK OFFLINE soit un BAD PARAMETER (simple ou double side), j'ai l'impression qu'il est mort !!!

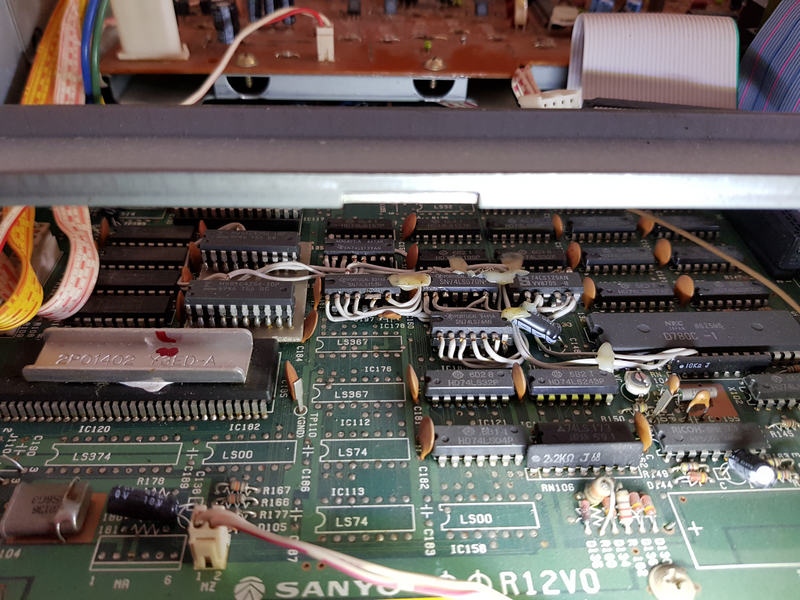

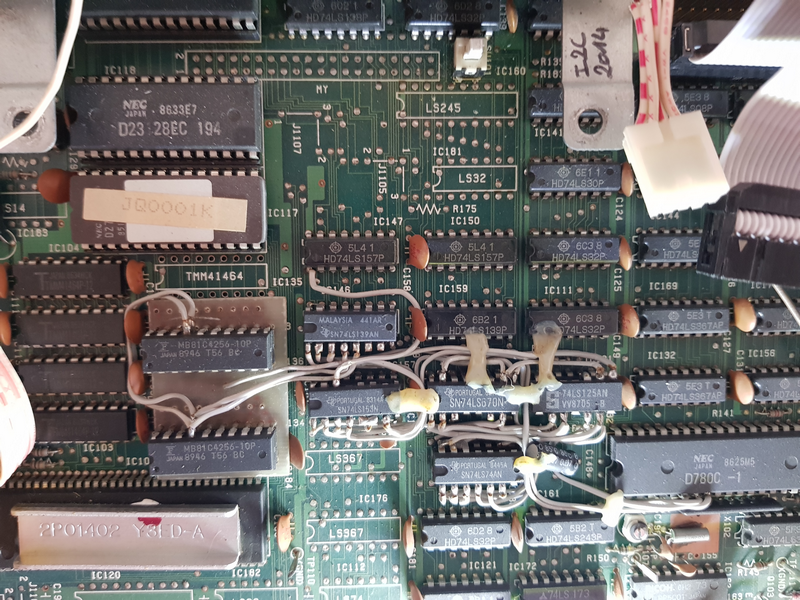

Après démontage surprise de beaux spaghettis :

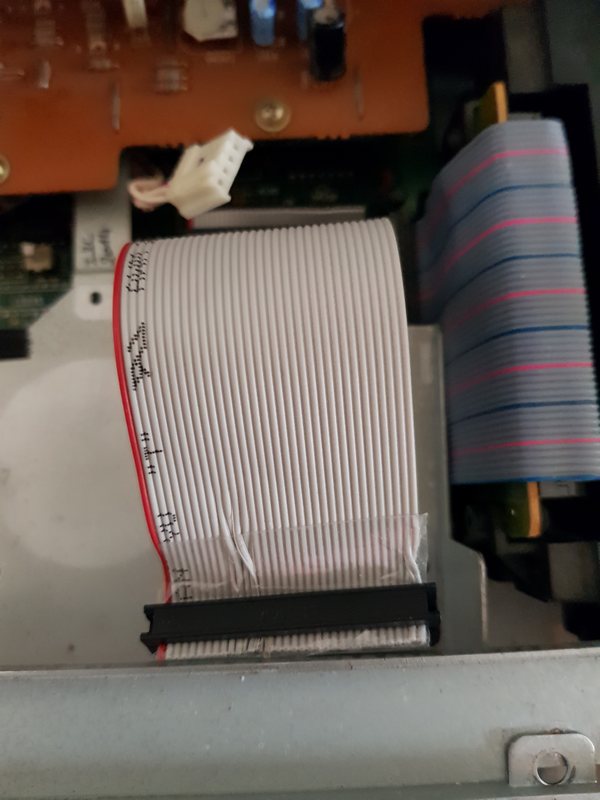

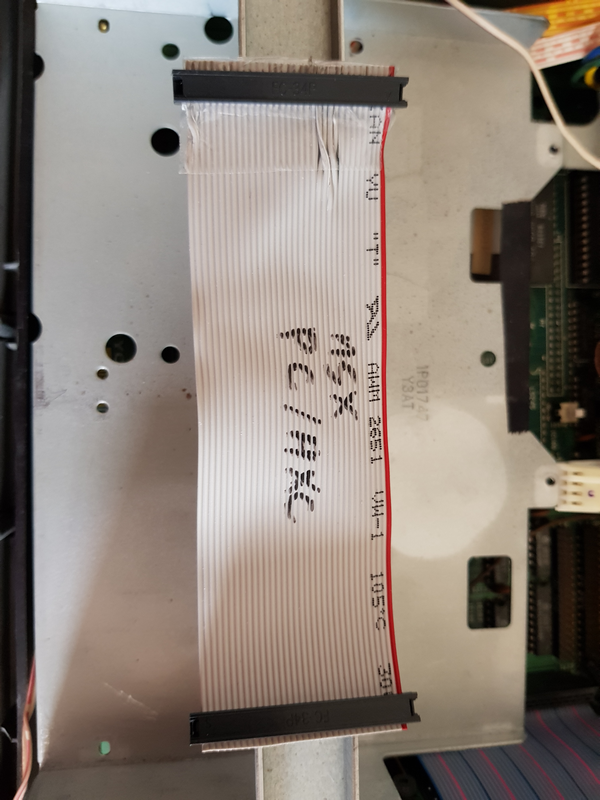

Du coup je teste avec une nappe confectionnée pour l'occasion en croisant les fils, suivant le schéma précédemment donné (le Jipe):




Premier test avec 4 lecteurs PC aucun ne fonctionnent

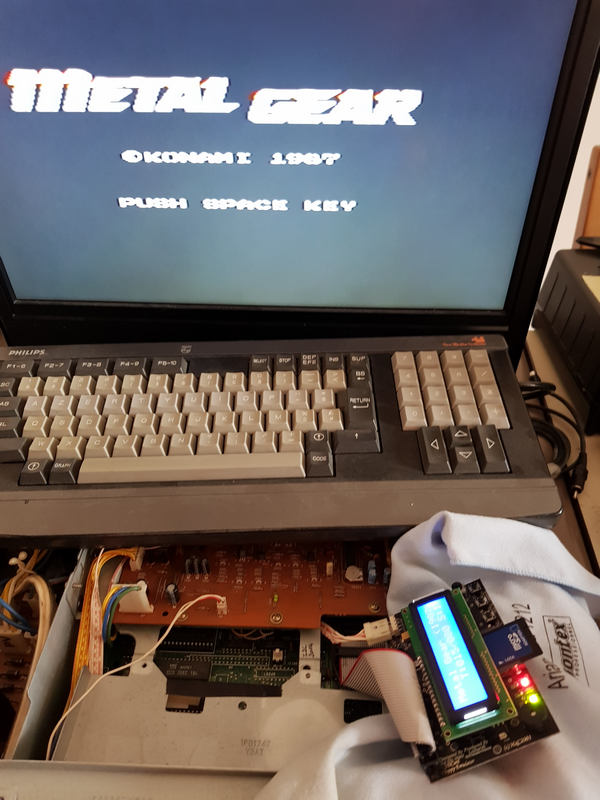

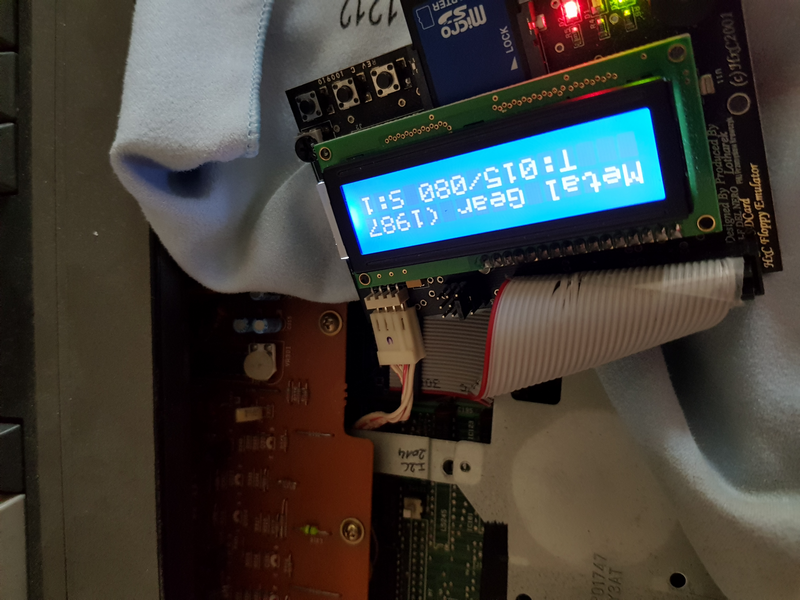

Je sort un HXC pour vérifier si il y a bien accès aux pistes et secteurs avec une image dsk au hasard, converti en HFE et ca fonctionne du premier coup




Après avoir fouillé dans mon bazard j'ai trouvé 2 autres lecteurs PC différents, et enfin 1 fonctionne seul problème le voyant reste allumé en permanence, peut être que la nappe n'est pas très bien faite

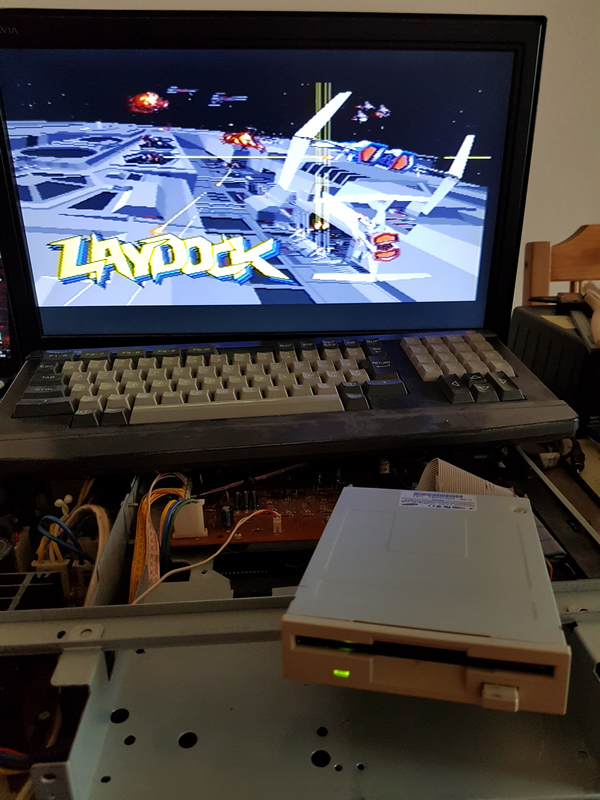

Test avec une disquette :



Voila le 8250 à retrouvé un lecteur 3"1/2 fonctionnel, étape suivante intégrer un Gotek en lecteur B:, mais ca seras pas toute de suite ....

Edité par 6502man Le 15/10/2018 à 17h51
