Le Village Alim CX5MII HS
Je tente de ramener mon CX5MII a la vie, l'alim deja instable a finalement decide de prendre sa retraite.

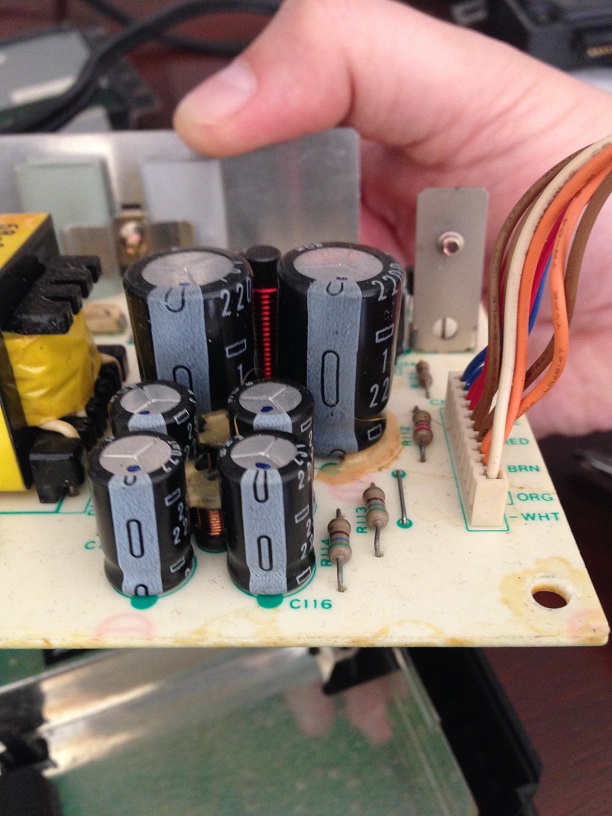

Apres ouverture de la bete, le probleme semble venir des condensateurs de l'alim passe en mode "fondue savoyarde".
Comme c'est ma premiere tentative de remplacement de condensateurs, est ce que vous avez des conseils de pro particulier pour cette operation? En particulier pour le nettoyage de la carte etc? Edité par Maggoo Le 14/04/2014 à 15h59
Apres ouverture de la bete, le probleme semble venir des condensateurs de l'alim passe en mode "fondue savoyarde".
Comme c'est ma premiere tentative de remplacement de condensateurs, est ce que vous avez des conseils de pro particulier pour cette operation? En particulier pour le nettoyage de la carte etc? Edité par Maggoo Le 14/04/2014 à 15h59

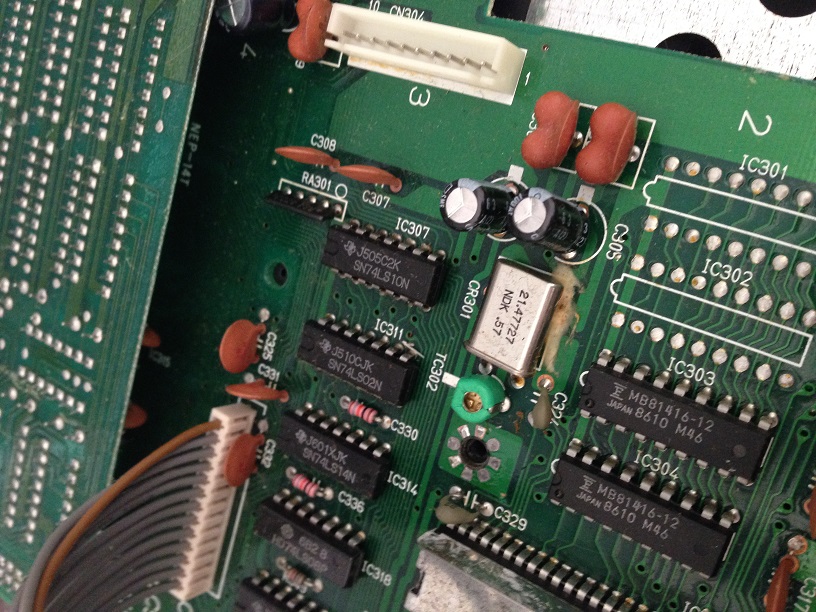

ce que tu vois est de la colle pour éviter que les pattes des condensateurs cassent
généralement un condensateur HS se craque a la partie supérieure en forme de Y
as tu de quoi tester les tensions alternatives et continues ?
généralement un condensateur HS se craque a la partie supérieure en forme de Y
as tu de quoi tester les tensions alternatives et continues ?
il faut charger le service manuel : http://www.msxarchive.nl/pub/msx/mirrors/hanso/service_manuals/yamahacx5msm.pdf
a la page 17 il y a l'explication des switchs de protection des ports cartouches
essaye de mettre 2 cartouches et de voir si ça démarre
a la page 17 il y a l'explication des switchs de protection des ports cartouches
essaye de mettre 2 cartouches et de voir si ça démarre
Attention de pas mettre les doigts sous les borne des condos surtout les GROS
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
Jipe :
il faut charger le service manuel : http://www.msxarchive.nl/pub/msx/mirrors/hanso/service_manuals/yamahacx5msm.pdf
a la page 17 il y a l'explication des switchs de protection des ports cartouches
essaye de mettre 2 cartouches et de voir si ça démarre
a la page 17 il y a l'explication des switchs de protection des ports cartouches
essaye de mettre 2 cartouches et de voir si ça démarre
Apres avoir essaye avec 2 cartouches ca fonctionne effectivement ! Et quand je retire les cartouches ca fonctionne aussi maintenant !
C'est une super nouvelle, meme si je ne comprend pas vraiment ce qui s'est passe ?
