L'atelier [RESOLU] Expander X4 sur Nappe SCSI. Expander X4 de Jipe remanié sur Nappe Souple.
igal
Membre non connecté
Conseiller Municipal
igal :
Arf.. lol
Z80 à raison, j'écoute pas lol
Encore heureux de pas les avoir monté à l'envers
Demain je corrigerai ça.
Z80 à raison, j'écoute pas lol
Encore heureux de pas les avoir monté à l'envers
Demain je corrigerai ça.
Tu peux laisser un 100uF au pied des ports cartouches c'est pas déconnant...
Ou un 470uF à l'endroit ou arrive la nappe qui vient du MSX.
TurboR GT (1Mo), CANON V20! ( en kit, modif 2+ en cours)
Pas encore retrouvés: V9990, Grafx9000, SUNRISE IDE 2x CF, SUNRISE MOONSOUND, FM PAC, MUSIC MODULE, NMS8280, SD SNATCHER,...
igal
Membre non connecté
Conseiller Municipal
Je viens tout juste de terminer la mise en place des CI sur Sockets. (J'ai bricolé en découpant des sockets 32Pins que m'a env Galine )
En images:
J'en ai profité pour appliquer:
1) Les 470uF préconisés par Z80:
2) Le Fix 4R X4.7Kohms de Jipe sur les BusDir.
3) Un Jumper pour couper le SON en entrée vers le MSX. (SCC, Fm-Pac, Fm Stéréo Pak)
4) Les 3 séries de 4 Jumpers pour [Busdir, Int et BusDir]
C'est partie pour une séance tricot...vais commencé par les signaux les moins simples à savoir les signaux indirectes (Puces à Puces).
En images:
J'en ai profité pour appliquer:
1) Les 470uF préconisés par Z80:
2) Le Fix 4R X4.7Kohms de Jipe sur les BusDir.
3) Un Jumper pour couper le SON en entrée vers le MSX. (SCC, Fm-Pac, Fm Stéréo Pak)
4) Les 3 séries de 4 Jumpers pour [Busdir, Int et BusDir]
C'est partie pour une séance tricot...vais commencé par les signaux les moins simples à savoir les signaux indirectes (Puces à Puces).
igal
Membre non connecté
Conseiller Municipal
Après une longue journée à câbler, tout est fait.
Demain, je procéderai à un premier test à nu histoire de voir que +5V et GND vont ou il faut et seulement ou il faut.
Après quoi, je testerai sans cartouche pour voir le comportement du MSX.
Enfin, si tout est ok, j'irais à crescendo avec différentes cartouches.
Malgré l'utilisation de la nappe SCSI, la câblage des signaux demande demande une journée entière de travail.
@TurboSeb: Le petit Jumper en bas à droite te permet d'isoler [SOUNDIN] de sorte à isoler le PSG de tout autre périphérique.
Il suffit de mettre en place un "Cavalier" pour fermer le circuit [SOUNDIN] et permettre ainsi le son SCC ou autre d'aller vers le MSX.
Les testes sont prévus pour demain en fin de matinée
A suivre...
Edit: Je me rend compte que j'ai oublié de relier au +5V la chaîne de 3 CI sur la colonne de droite!
Il faut simplement raccorder au condensateur 470uF juste au dessus Edité par igal Le 03/10/2021 à 08h48
Demain, je procéderai à un premier test à nu histoire de voir que +5V et GND vont ou il faut et seulement ou il faut.
Après quoi, je testerai sans cartouche pour voir le comportement du MSX.
Enfin, si tout est ok, j'irais à crescendo avec différentes cartouches.
Malgré l'utilisation de la nappe SCSI, la câblage des signaux demande demande une journée entière de travail.
@TurboSeb: Le petit Jumper en bas à droite te permet d'isoler [SOUNDIN] de sorte à isoler le PSG de tout autre périphérique.
Il suffit de mettre en place un "Cavalier" pour fermer le circuit [SOUNDIN] et permettre ainsi le son SCC ou autre d'aller vers le MSX.
Les testes sont prévus pour demain en fin de matinée
A suivre...
Edit: Je me rend compte que j'ai oublié de relier au +5V la chaîne de 3 CI sur la colonne de droite!
Il faut simplement raccorder au condensateur 470uF juste au dessus Edité par igal Le 03/10/2021 à 08h48
TurboSEB
Membre non connecté
Conseiller Municipal
Houla c'est dantesque comme boulot , et ca ................... explose quand ?
Ca me donne une idée pour le gréffé dans un superboitier en interne genre HBG900Ap+Videotizer+Mediacenter 1et 2
ah faut se faire plaisir des fois Edité par TurboSEB Le 01/08/2013 à 10h21
MSX 1&2 + Moniteurs+divers (environ 0.70Tonnes)
igal
Membre non connecté
Conseiller Municipal
Voila c'est fait.
J'ai ajouté les +5V sur les 3 CI en colonne.
J'ai fait 10 petits cavaliers que tu pourras changer avantageusement par des interrupteurs lors de la mise en boite
La première vidéo utilise:
1)Sur l'Expander => L'IDE CF (X.0) + Fm Stéréo Pak (X.1) + Music Module (X.2) + MetalGear 2 (X.3)
Nb: MetalGear 2 se lance parfaitement sur les SubSlot [(1.3) ou (2.3)] . Manbow 2 se lance sur tous les Subslot
Ces jeu sont réputés ne pas se lancer sur les Expanders mais avec ceux là, ca tourne à merveille
Sur la seconde vidéo, on peut voir Xtazy tourner toujours sur le 8280 (128Ko de Ram)
Pour se faire, la Playsoniq est mise à contribution sur le SLOT 1 sans quoi le jeu me dit [mémory mapper 64Ko] introuvable.
@TurboSeb: J'y pense, il faut que je te fabrique une Nappe [PLATINE EDGE] => [IDC 50]!
Je pense mettre la cartouche pour te servir de repère et ainsi ne jamais te tromper de sens lors de l'insertion. (Mais bon t'es grand, tu sais comment on fait )
Peux tu m'expliquer très très précisément quel câble tu as besoin pour le RS232?
[Nom de l'appareil] [Nom du connecteur] [Nombre de Pins] <=> [Nom de l'appareil] [Nom du connecteur] [Nombre de Pin]
Je voudrais pas fusiller ton matériel
Edit: Je précise que le tout fonctionne très bien sans [Buffer Add On]
. Edité par igal Le 01/08/2013 à 11h42
J'ai ajouté les +5V sur les 3 CI en colonne.
J'ai fait 10 petits cavaliers que tu pourras changer avantageusement par des interrupteurs lors de la mise en boite
La première vidéo utilise:
1)Sur l'Expander => L'IDE CF (X.0) + Fm Stéréo Pak (X.1) + Music Module (X.2) + MetalGear 2 (X.3)
Nb: MetalGear 2 se lance parfaitement sur les SubSlot [(1.3) ou (2.3)] . Manbow 2 se lance sur tous les Subslot
Ces jeu sont réputés ne pas se lancer sur les Expanders mais avec ceux là, ca tourne à merveille
Sur la seconde vidéo, on peut voir Xtazy tourner toujours sur le 8280 (128Ko de Ram)
Pour se faire, la Playsoniq est mise à contribution sur le SLOT 1 sans quoi le jeu me dit [mémory mapper 64Ko] introuvable.
@TurboSeb: J'y pense, il faut que je te fabrique une Nappe [PLATINE EDGE] => [IDC 50]!
Je pense mettre la cartouche pour te servir de repère et ainsi ne jamais te tromper de sens lors de l'insertion. (Mais bon t'es grand, tu sais comment on fait )
Peux tu m'expliquer très très précisément quel câble tu as besoin pour le RS232?
[Nom de l'appareil] [Nom du connecteur] [Nombre de Pins] <=> [Nom de l'appareil] [Nom du connecteur] [Nombre de Pin]
Je voudrais pas fusiller ton matériel
Edit: Je précise que le tout fonctionne très bien sans [Buffer Add On]
. Edité par igal Le 01/08/2013 à 11h42
joli travail , pour les straps as tu pensé a de vrais straps comme sur les cartes de PC ?
le buffer add-on est utile avec certaines machines qui n'ont pas de buffer sur leur slot et avec une limande assez longue
les 8250 55 80 ont déja un buffer sur leur sortie de slot
le buffer add-on est utile avec certaines machines qui n'ont pas de buffer sur leur slot et avec une limande assez longue
les 8250 55 80 ont déja un buffer sur leur sortie de slot
igal
Membre non connecté
Conseiller Municipal
Merci Jipe:
A refaire, j'aurais mis les Jumpers [Slotsl], [Int] et [BusDir] sur le coté gauche et le [SoundIn] sur la droite.
Cela m'aurait évité de croiser avec ces grandes diagonales.
Par contre, au niveau de la faisabilité, ça reste extrêmement long à câbler malgré mon approche systématique pour réduire le temps de travail.
Il me faut une bonne grosse journée pour câbler tout ça!
La préparation des CI avec la mise en place des socket et surtout le montage des connecteurs EDGE sur la nappe me prend une très grosse demie journée la aussi.
A refaire, j'aurais mis les Jumpers [Slotsl], [Int] et [BusDir] sur le coté gauche et le [SoundIn] sur la droite.
Cela m'aurait évité de croiser avec ces grandes diagonales.
Par contre, au niveau de la faisabilité, ça reste extrêmement long à câbler malgré mon approche systématique pour réduire le temps de travail.
Il me faut une bonne grosse journée pour câbler tout ça!
La préparation des CI avec la mise en place des socket et surtout le montage des connecteurs EDGE sur la nappe me prend une très grosse demie journée la aussi.
TurboSEB
Membre non connecté
Conseiller Municipal
C'est vraiment du bon travail Igal , mais je ne voudrais pas que tu y consacre tout ton temps libre
pour le cable RS232C , il en existe 2 expliqué en page 5 du livret de l'interface RS232C Sony dont voici le scan :
sonyhbm232sm.pdf
(j'ai perdu MON scan du guide Sony RS232C , sinon c'est en page 12)
mon objectif etant d'avoir 2 cables qui sont different , mais relativement classique et standart , d'ailleur dans le stock de cable que je t'ai envoyer , y'en a probablement des ''tout fait'' , a verifé
donc un cable direct : Ordinateur/LDP1500p (par exemple) , en 25 broches male/male
et un croisé : (appelé NULL Modem , Ordinateur/Ordinateur) , permettant la communication d'un 900 vers un autre 900 , en 25 broches male/male

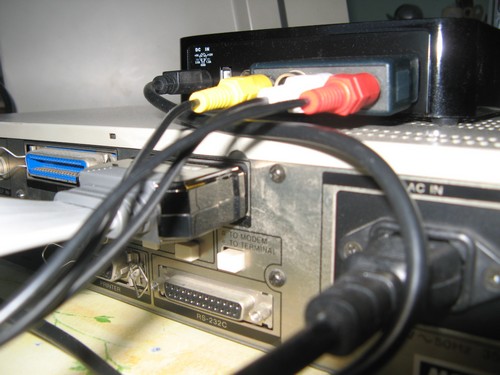

pour info , la prise RS232C d'un HB-G900p (ou Ap) :
la prise RS232C du LDP1500p (cette photo est celle de mon LDP1600p , identique au 1500p) :
ici il fait deja chaud , jusqu'a 33°C aujourd'hui
Note : sur ce petit ventilo que j'ais realisé il y a deja un bon bout de temps , on peu voir les souris d'un HBF700F (blanche) , d'un HBF900 (Noire) et la Philips (grise) de mon NMS8280 Edité par TurboSEB Le 01/08/2013 à 13h07
pour le cable RS232C , il en existe 2 expliqué en page 5 du livret de l'interface RS232C Sony dont voici le scan :
sonyhbm232sm.pdf
(j'ai perdu MON scan du guide Sony RS232C , sinon c'est en page 12)
mon objectif etant d'avoir 2 cables qui sont different , mais relativement classique et standart , d'ailleur dans le stock de cable que je t'ai envoyer , y'en a probablement des ''tout fait'' , a verifé
donc un cable direct : Ordinateur/LDP1500p (par exemple) , en 25 broches male/male
et un croisé : (appelé NULL Modem , Ordinateur/Ordinateur) , permettant la communication d'un 900 vers un autre 900 , en 25 broches male/male
pour info , la prise RS232C d'un HB-G900p (ou Ap) :
la prise RS232C du LDP1500p (cette photo est celle de mon LDP1600p , identique au 1500p) :
ici il fait deja chaud , jusqu'a 33°C aujourd'hui
Note : sur ce petit ventilo que j'ais realisé il y a deja un bon bout de temps , on peu voir les souris d'un HBF700F (blanche) , d'un HBF900 (Noire) et la Philips (grise) de mon NMS8280 Edité par TurboSEB Le 01/08/2013 à 13h07
MSX 1&2 + Moniteurs+divers (environ 0.70Tonnes)
avec ton HB900 comme la cartouche RS232C de SONY un cable droit suffit
regarde le magnifique bouton TO MODEM / TO TERMINAL
il sert a switcher DROIT ou CROISE directement dans la machine sans cablage supplémentaire

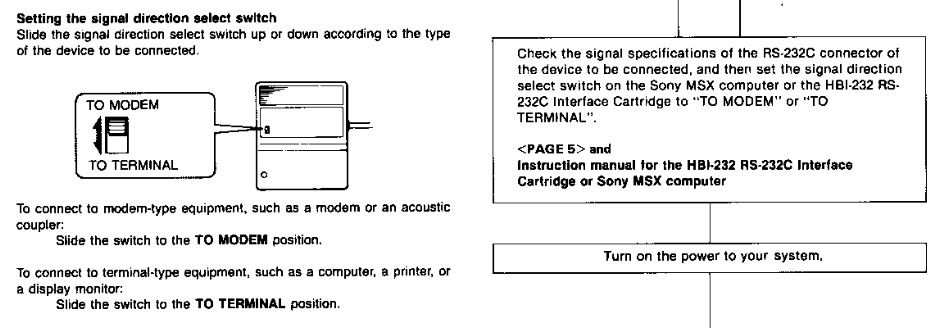

extrait manual service RS232C
regarde le magnifique bouton TO MODEM / TO TERMINAL
il sert a switcher DROIT ou CROISE directement dans la machine sans cablage supplémentaire
extrait manual service RS232C
TurboSEB
Membre non connecté
Conseiller Municipal
Comme quoi on en apprend tout les jours merci Jipe
tien on peut branché un moniteur sur une RS232C ?!? , un minitel quoi !
Donc un cable droit suffit
Cool , y'aura asser de cables alors
Dans le lot , il me semble qu'il doit y avoir un nul modem croisé (a verifié) Edité par TurboSEB Le 01/08/2013 à 13h46
tien on peut branché un moniteur sur une RS232C ?!? , un minitel quoi !
Donc un cable droit suffit
Cool , y'aura asser de cables alors
Dans le lot , il me semble qu'il doit y avoir un nul modem croisé (a verifié) Edité par TurboSEB Le 01/08/2013 à 13h46
MSX 1&2 + Moniteurs+divers (environ 0.70Tonnes)
je pense que le display monitor fait allusion aux terminaux genre VT100
pour les curieux : http://fr.wikipedia.org/wiki/VT100
pour les curieux : http://fr.wikipedia.org/wiki/VT100
