L'atelier Cable RVB vers RVB TTL
Salut les pros du fer à souder,
Je viens de récupérer dans une poubelle un magnifique petit écran professionnel (JVC TM-90 PSN) qui a la particularité d'être multi standard mais aussi RVB. Comme je n'ai plus du tout d'écran à tube et pas beaucoup de place, je me dis que je pourrais bien utiliser ce moniteur comme moniteur d'appoint pour tester mes machines.
Mais comme c'est du matos de pro, il n'est pas pourvu de prises standards, mais de BNC et d'une prise RVB Din de type TTL. Je ne sais pas trop comment cela fonctionne mais il semble que ce soit un simple câble DIN comme nos MSX en sortie mais ici en entrée. Cependant je ne connais pas du tout le schéma de câblage et pour couronner le tout, je suis un manche en soudures.
Quelqu'un ici peu m'en dire plus ? type de prise DIN à acheter ? Schémas du TTL ?
Voici une photo de l’arrière de la bête.
Merci à tous pour les éventuels renseignements.
Je viens de récupérer dans une poubelle un magnifique petit écran professionnel (JVC TM-90 PSN) qui a la particularité d'être multi standard mais aussi RVB. Comme je n'ai plus du tout d'écran à tube et pas beaucoup de place, je me dis que je pourrais bien utiliser ce moniteur comme moniteur d'appoint pour tester mes machines.
Mais comme c'est du matos de pro, il n'est pas pourvu de prises standards, mais de BNC et d'une prise RVB Din de type TTL. Je ne sais pas trop comment cela fonctionne mais il semble que ce soit un simple câble DIN comme nos MSX en sortie mais ici en entrée. Cependant je ne connais pas du tout le schéma de câblage et pour couronner le tout, je suis un manche en soudures.
Quelqu'un ici peu m'en dire plus ? type de prise DIN à acheter ? Schémas du TTL ?
Voici une photo de l’arrière de la bête.
Merci à tous pour les éventuels renseignements.
Quoi a la poubelle
, faut me surveiller celle la on ne sait jamais des fois que l'on y jette un HC95
http://www.oldvcr.tv/collection/?Mode=View&Brand=JVC&Model=TM-90
sur mes KX14CP1 , equipé de BNC , un simple adaptateur BNC male / RCA femelle est c'est partie
Bordel qu'est ce que ca a augmenté ces p'tit adaptateur , 4euro20 chez conrad , alors que je les avait acheté a moins d'un euro piece il y a seulement 2ans chez ........... Conrad
Edit , ouf , on en trouve a 1euro20 chez : http://www.cdiscount.com/high-tech/accessoires-mp3-mp4/adaptat-bnc-male-rca-femelle/f-1066706-sec3700692001107.html
En bref ces petit adaptateurs sont indispensable quand on a du mathos pro , les Sony 900 , videotizer , et autre LD ou moniteur de cette generation en sont tous equipé
exemple d'un HBG900AP avec son videotizer
Tien y'a une prise RGB/RVB Digital (marqué VTR) comme sur le KX14CP1
j'ai jamais trouvé de cordon , je pensais que c'etait une interface specifique a Sony Ca m'interesse ca !
L'interet de ton moniteur etant d'avoir une sortie BNC permettant de le brancher sur des moniteurs en serie pour voir eventuellement la difference d'affichage et aussi d'avoir 3 prises IN video analogique (input1) Digital (input2) et RVB Edité par TurboSEB Le 07/07/2013 à 08h25
, faut me surveiller celle la on ne sait jamais des fois que l'on y jette un HC95 http://www.oldvcr.tv/collection/?Mode=View&Brand=JVC&Model=TM-90
sur mes KX14CP1 , equipé de BNC , un simple adaptateur BNC male / RCA femelle est c'est partie
Bordel qu'est ce que ca a augmenté ces p'tit adaptateur , 4euro20 chez conrad , alors que je les avait acheté a moins d'un euro piece il y a seulement 2ans chez ........... Conrad
Edit , ouf , on en trouve a 1euro20 chez : http://www.cdiscount.com/high-tech/accessoires-mp3-mp4/adaptat-bnc-male-rca-femelle/f-1066706-sec3700692001107.html
En bref ces petit adaptateurs sont indispensable quand on a du mathos pro , les Sony 900 , videotizer , et autre LD ou moniteur de cette generation en sont tous equipé
exemple d'un HBG900AP avec son videotizer
Tien y'a une prise RGB/RVB Digital (marqué VTR) comme sur le KX14CP1
j'ai jamais trouvé de cordon , je pensais que c'etait une interface specifique a Sony
Ca m'interesse ca !L'interet de ton moniteur etant d'avoir une sortie BNC permettant de le brancher sur des moniteurs en serie pour voir eventuellement la difference d'affichage et aussi d'avoir 3 prises IN video analogique (input1) Digital (input2) et RVB Edité par TurboSEB Le 07/07/2013 à 08h25
MSX 1&2 + Moniteurs+divers (environ 0.70Tonnes)
VTR : c'est Video Tape Recorder.
Pour le connecteur 8 pins, voir ici par exemple : http://www.labguysworld.com/Connectors.htm
A comparer avec ce qui semble être extrait du manuel du moniteur Sony : http://nfggames.com/forum2/index.php?topic=4308.0
NB : le pinout du connecteur 8 pins est bien issu du Service Manual du KX14CP1.. Edité par SveN Le 07/07/2013 à 11h45
Pour le connecteur 8 pins, voir ici par exemple : http://www.labguysworld.com/Connectors.htm
A comparer avec ce qui semble être extrait du manuel du moniteur Sony : http://nfggames.com/forum2/index.php?topic=4308.0
NB : le pinout du connecteur 8 pins est bien issu du Service Manual du KX14CP1.. Edité par SveN Le 07/07/2013 à 11h45
Philips.NMS.8245/50/80, Sony.F1XV/HBF-700D, Pana.FSA1FX/A1WX(x2)/A1GT, OCM, GR8BIT.... et ...
a la lecture de vos infos ce n'est pas gagné
la prise VTR un coup c'est du composite et l'autre du RGB
la prise TTL demande a priori un montage sur la synchro a base de LM1881
j'ai un moniteur ATARI clone de nos moniteurs Philips en gris et la grosse différence est cette prise TTL en plus de la prise Peritel
je n'ai pas plus d'info pour le moment , je vais regarder la référence
le mieux est de s'en servir par l'entrée composite avec les quelque MSX ayant cette sortie : une C-Inch jaune
la prise VTR un coup c'est du composite et l'autre du RGB
la prise TTL demande a priori un montage sur la synchro a base de LM1881
j'ai un moniteur ATARI clone de nos moniteurs Philips en gris et la grosse différence est cette prise TTL en plus de la prise Peritel
je n'ai pas plus d'info pour le moment , je vais regarder la référence
le mieux est de s'en servir par l'entrée composite avec les quelque MSX ayant cette sortie : une C-Inch jaune
Salut les gars,
Et merci de votre réactivité !! On peut vraiment compter sur vous c'est génial !
Pour le BNC j'ai trouvé des adaptateurs sur Amazon en plaqué Or à 1,13 € pièce. Je vais en prendre 3 pour équiper le moniteur.
Mais là je serais en composite (PAL, SECAM ou NTSC) ce qui est déjà très bien sur un tel moniteur.
Mais vous aurez bien compris que mon intérêt est d'y brancher toutes les sources RVB dont je dispose. MSX, PC-Engine, Super Famicom... pour bénéficier de la qualité d'image du RVB !

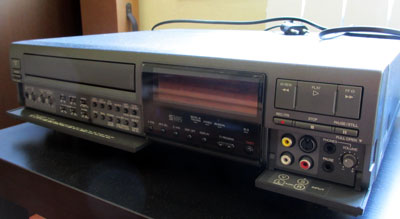

Écoutes TurboSeb, j'ai la chance de travailler juste à coté d'une entreprise qui recycle le vieux matériel. Les bennes sont toutes les semaines remplis de matos en tout genre. Je n'ai jamais fais attention car en général c'est des vieilles imprimantes/photocopieurs, etc. Mais là je suis tombé nez à nez avec les recyclages d'une école spécialisée dans le montage vidéo. Les deux bennes regorgeaient de matos. Mais je n'ai pu y rester des heures. J'ai juste récupéré un vieux magnétoscope JVC S-VHS (HR-S4700EG en parfait état) et deux petits moniteurs vidéo dont ce dernier dont je vous parle. Il y avait des gros moniteurs de montages, des tables de montage et des magnétoscopes betacam...Un truc de dingue. J'aurais eu un semi remorque j'aurais tout embarqué !

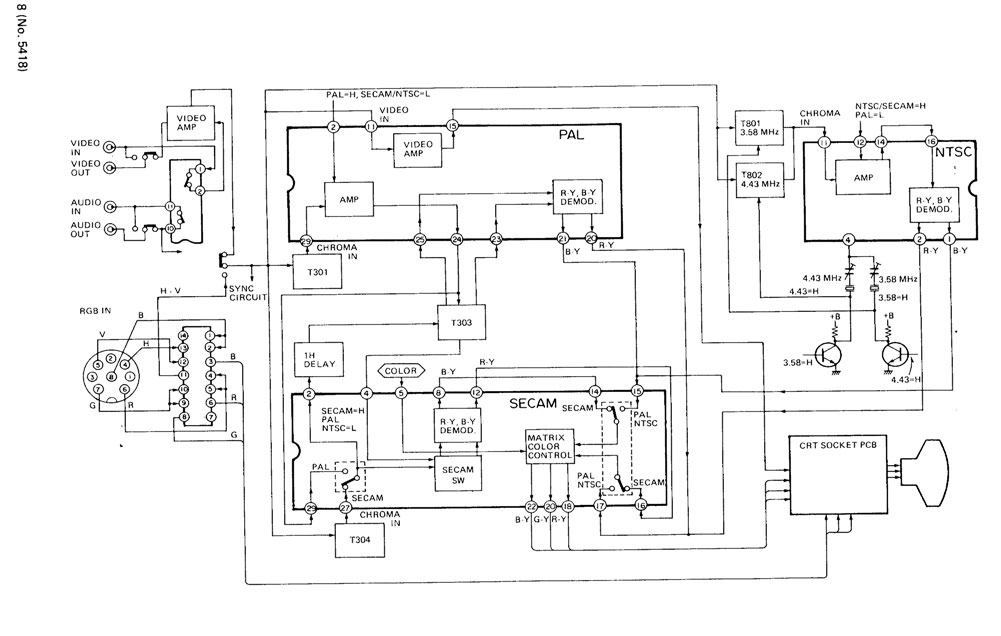

Hier soir, ou plutôt ce matin, j'ai regardé sur internet pour trouver la documentation du moniteur et j'ai eu la chance de trouver son schèma. Mais je n'y connais vraiment rien du tout. Voici une capture d'écran de la partie connectique. Si ça peut parler à l'un d'entre vous !
Edité par
Wulfy
Le 07/07/2013 à 12h44
Et merci de votre réactivité !! On peut vraiment compter sur vous c'est génial !
Pour le BNC j'ai trouvé des adaptateurs sur Amazon en plaqué Or à 1,13 € pièce. Je vais en prendre 3 pour équiper le moniteur.
Mais là je serais en composite (PAL, SECAM ou NTSC) ce qui est déjà très bien sur un tel moniteur.
Mais vous aurez bien compris que mon intérêt est d'y brancher toutes les sources RVB dont je dispose. MSX, PC-Engine, Super Famicom... pour bénéficier de la qualité d'image du RVB !
Écoutes TurboSeb, j'ai la chance de travailler juste à coté d'une entreprise qui recycle le vieux matériel. Les bennes sont toutes les semaines remplis de matos en tout genre. Je n'ai jamais fais attention car en général c'est des vieilles imprimantes/photocopieurs, etc. Mais là je suis tombé nez à nez avec les recyclages d'une école spécialisée dans le montage vidéo. Les deux bennes regorgeaient de matos. Mais je n'ai pu y rester des heures. J'ai juste récupéré un vieux magnétoscope JVC S-VHS (HR-S4700EG en parfait état) et deux petits moniteurs vidéo dont ce dernier dont je vous parle. Il y avait des gros moniteurs de montages, des tables de montage et des magnétoscopes betacam...Un truc de dingue. J'aurais eu un semi remorque j'aurais tout embarqué !
Hier soir, ou plutôt ce matin, j'ai regardé sur internet pour trouver la documentation du moniteur et j'ai eu la chance de trouver son schèma. Mais je n'y connais vraiment rien du tout. Voici une capture d'écran de la partie connectique. Si ça peut parler à l'un d'entre vous !
Edité par
Wulfy
Le 07/07/2013 à 12h44
Me souviens avoir mis les pieds dans une Casse qui recevait de l’électronique...
Y avait du JAMMA par terre des tonnes de JAMMA.
A l epoque, les anciens jeux (Neogeo) se jetaient
depuis que les exploitants ont compris qu'un marché de l 'occase existe, ils vendent ca de plus en plus cher!
Y avait du JAMMA par terre des tonnes de JAMMA.
A l epoque, les anciens jeux (Neogeo) se jetaient
depuis que les exploitants ont compris qu'un marché de l 'occase existe, ils vendent ca de plus en plus cher!
Avec un peu de chance je devrais pouvoir récupérer du matos pro en panasonic 2 magnéto la table de mixage et surtout le moniteur équipé de la prise RGB digital tres utile pour certains micro 8/16 bit jap enfin la je ne sais pas trop quand et comment mais normalement ce matos est mis de coté pour bibi .
.
