Reprise du message précédent

Voici le résulta des testes avec tous les CI en place mise à part LS245 sur IC166 ou se trouvent les Shunts tels que tu les a demandé

IC 143 Pin 12 => OK (faible)
IC 143 Pin 13 => OK (faible)
IC 143 Pin 11 => OK
IC 143 Pin 8 => KO
IC 143 Pin 9 => OK
IC 143 Pin 10 => OK
IC 143 Pin 4 => OK
IC 143 Pin 5 => OK
IC 143 Pin 6 => OK

IC 146 Pin 6 => OK

IC 181 Pin 4 => OK
IC 181 Pin 5 => KO
IC 181 Pin 6 => OK

Au cas ou cela s'avère utile, j'ai fait les mêmes testes sans les Shunts sur IC166. Le résulta est strictement identique.

En attendant tes explications, j'ai mis les CI sur support tulipe au cas ou

Edit: Les Pins 1, 2 et 3 de LS32 en IC181 sont câblées!
J'arrive pas à savoir si ces câbles appartiennent à l'ajout du [Registre F4], aux [4MO] interne ou à la réparation du [&H91(Port imprimante].

En mode sac de noeud
Edité par igal Le 10/10/2012 à 18h55

0 sur la pin 8 du IC143 et 0 sur la pin 5 de IC 181 ce n'est pas normal

vu que 9 et 10 sont a 1 tu devrais retrouver 1

regarde avec un ohmétre et sans les CI si une des pattes n'est pas reliée a la masse genre goute d'étain ou fil qui dépasse

@Jipe: J'ai mis un peu d'ordre dans mes CI et j'ai retrouvé des LS245, LS32 et LS08.

Je préfère attendre que tu me dise quoi faire plutôt que de flinguer des CI sans le savoir

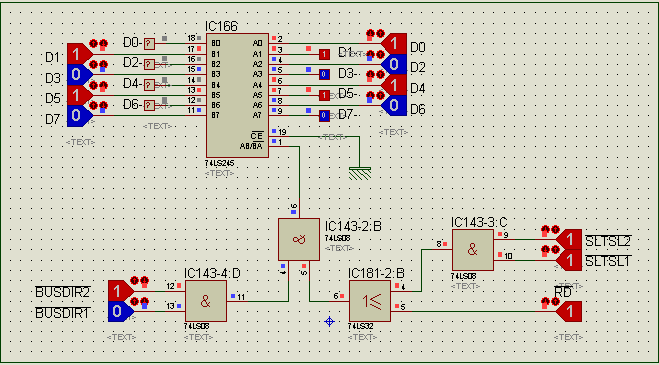

voici ce que donne une simulation des circuits

aucun des signaux n'est activé le Z80 peux écrire sur le BUS voir D0 D2 etc... mais pas lire voir D1 D3 etc...

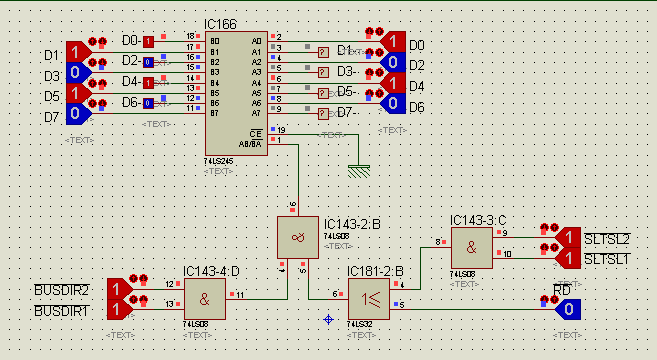

le signal /BUSDIR2 passe a 0 le 74LS245 change d'état le z80 lit sur le bus


idem avec le /BUSDIR1


sur changement d'état du signal /RD seul pas d'effet sur le sens du bus


sur passage a 0 d'un des 2 signaux /SLTSL et du signal /RD le bus change d'état
pas d'image car 2 fois la même

il faut inverser les pattes 4 et 5 de IC181-2 pour être ok avec le schéma dur 8250

donc si tu est a 1 sur les 2 /SLTSL et que la sortie 8 reste a 0 c'est que la puce est HS
si ça se reproduit avec une puce neuve c'est que quelque chose la tue genre 2 sorties branchées ensemble

non tu ne peux pas fonctionner avec un bout du port &h91 il faut le recabler sinon ça risque aussi de bloquer la machine

c'est juste ma simulation qui est fausse pour les pattes 4 et 5 , il faut donc les laisser en place sur ton MSX

Je n'ai que récemment trouvé un "service manual" de ton Philips au format électronique, et assez bien lisible (à la différence du fichier que l'on trouve sur gomsx). Et effectivement, le constructeur a utilisé les pins que tu cites pour véhiculer certains signaux. Poser tes yeux sur le schéma original t'aurait évité bien des déboires !!

Mais après tout, tu es au MSX ce que Lucky Luke est aux bandits !!



Je suis cependant curieux de voir comment va se comporter le 3.1. J'attends tes tests avec impatience ! Les 8250 et autres me semblent en effet d'excellentes machines, propices aux diverses améliorations !



@Jipe : j'ai bien aimé ta simulation logique. J'ai découvert cette fonctionnalité il y a quelques mois en testant une version "DEMO" de Proteus. Quelle version du logiciel utilises-tu ? Edité par SveN Le 13/10/2012 à 17h07

Jipe m'avait prévenu de cette particularité lors de l’implantation du SLOT 3.1.

Depuis, forcément, j'avais oublié

On a de la chance d'avoir Jipe comme guide pour pour nous guider

J'ai essayé de remettre le Kit [LS08 Gigogne sur IC143] mais => Ecran noir et Click.



Va donc falloir que je refasse le kit gigogne dans la semaine
