Connecteurs des MSX

Port cartouche

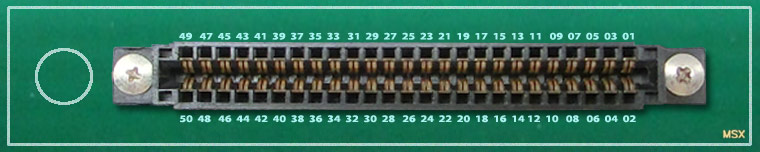

Description des broches





Broche Nom Type Description
01 /CS1 Sortie Signal de sélection d'une ROM 16Ko de 4000H à 7FFFH. (Chip Select bank 1)
Signal utilisé pour simplifier l'adressage. (lecture seule)
03 /CS12 Sortie Signal de sélection d'une ROM 32Ko de 4000H à BFFFH. (Chip Select bank 1 & 2)
Signal utilisé pour simplifier l'adressage. (lecture seule)
05 RSV N.C. Réservé
07 /WAIT Entrée Signal d'attente pour le CPU. Utile seulement pour les circuits trop lents (mémoires, etc).
Broche à relier sur une sortie collecteur ouvert.
09 /M1 Sortie Signal de la première étape du cycle d'une instruction (Fetch Cycle).
11 /IORQ Sortie Signal d'accès au port des E/S.
13 /WR Sortie Signal d'écriture d'une donnée.
15 /RESET Sortie Signal d'initialisation du système.
17 A09 Sortie Bit 9 d'adressage
19 A11 Sortie Bit 11 d'adressage
21 A07 Sortie Bit 7 d'adressage
23 A12 Sortie Bit 12 d'adressage
25 A14 Sortie Bit 14 d'adressage
27 A01 Sortie Bit 1 d'adressage.
29 A03 Sortie Bit 3 d'adressage.
31 A05 Sortie Bit 5 d'adressage.
33 D1 E/S Bit 1 du BUS de donnée.
35 D3 E/S Bit 3 du BUS de donnée.
37 D5 E/S Bit 5 du BUS de donnée.
39 D7 E/S Bit 7 du BUS de donnée.
41 GND - Masse
43 GND - Masse
45 +5V - Alimentation de 300mA max. par port cartouche.
47 +5V - Alimentation de 300mA max. par port cartouche.
49 SOUNDIN Entrée Signal sonore (-5dBm)
Broche Nom Type Description
02 /CS2 Sortie Signal de sélection d'une ROM 16Ko de 8000H à BFFFH. (Chip Select bank 2)
Signal utilisé pour simplifier l'adressage. (lecture seule)
04 /SLTSL Sortie Signal de sélection du SLOT.
Chaque SLOT a son propre signal.
06 /RFSH Sortie Signal de rafraîchissement pour les DRAM.
08 /INT Entrée Signal de demande d'interruption.
Broche à relier sur une sortie collecteur ouvert.
10 /BUSDIR Entrée Sens du bus de données.
Utilisé que sur les MSX ayant un buffer sur les broches D0 ~ D7.
12 /MERQ Sortie Signal de demande d'accès à la mémoire provenant du CPU.
Indique une opération de lecture/écriture d'une donnée en cours.
14 /RD Sortie Signal de lecture d'une donnée.
16 RSV N.C. Réservé.
18 A15 Sortie Bit 15 d'adressage
20 A10 Sortie Bit 10 d'adressage
22 A06 Sortie Bit 6 d'adressage
24 A08 Sortie Bit 8 d'adressage
26 A13 Sortie Bit 13 d'adressage
28 A00 Sortie Bit 0 d'adressage.
30 A02 Sortie Bit 2 d'adressage.
32 A04 Sortie Bit 4 d'adressage.
34 D0 E/S Bit 0 du BUS de donnée.
36 D2 E/S Bit 2 du BUS de donnée.
38 D4 E/S Bit 4 du BUS de donnée.
40 D6 E/S Bit 6 du BUS de donnée.
42 CLOCK Sortie Même signal d'horloge que le CPU à 3,579545Mhz mais avec un léger décalage.
44 SW1 - Reliée à SW2 pour indiquer qu'une cartouche est insérée. (Protection électrique)
Cette broche doit être légèrement plus courte que les autres sur la cartouche. (Utilisée que sur les ports munis d'un switch. Permet l'insertion ou le retrait d'une cartouche le MSX allumé.)
46 SW2 - Reliée à SW1 pour indiquer qu'une cartouche est insérée. (Protection électrique)
(Utilisée que sur les ports munis d'un switch. Permet l'insertion ou le retrait d'une cartouche le MSX allumé.)
48 +12V - Alimentation de 50mA max. pour tous les SLOT.
Utile pour quelques cartouches comme l'FM-PAC, contrôleurs de disquette, etc.
50 -12V - Alimentation de 50mA max. pour tous les SLOT.
Utile pour quelques cartouches comme l'FM-PAC, contrôleurs de disquette, etc.

Notes :
  • Le niveau des signaux sont compatibles avec les composants TTL (Transistor-Transistor Logic)
  • Voir la description du Z80 pour plus infos sur les signaux.


Chronogrammes



Indique les timings maximum de bon fonctionnement.

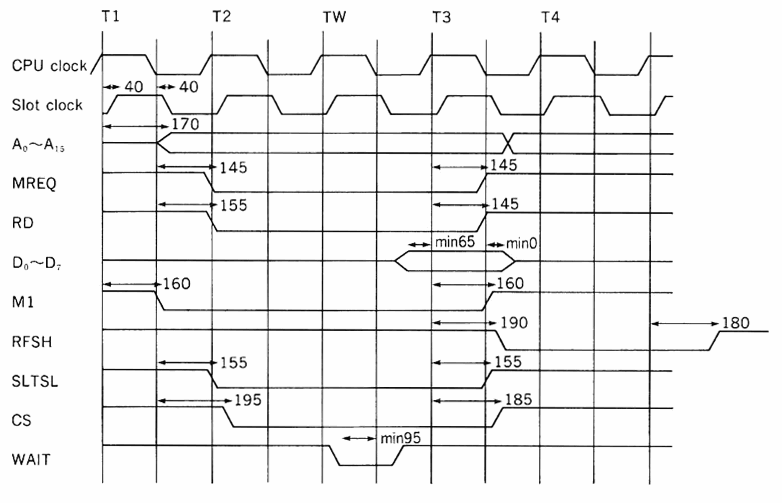

Cycle M1 d'un SLOT primaire

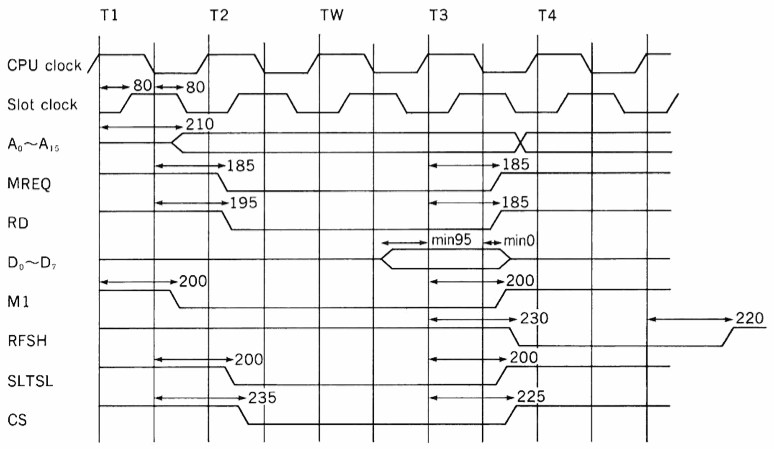

Cycle M1 d'un SLOT secondaire

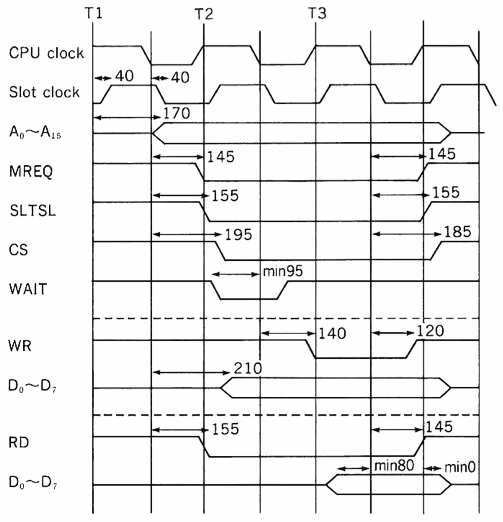

Cycle de la mémoire d'un SLOT primaire

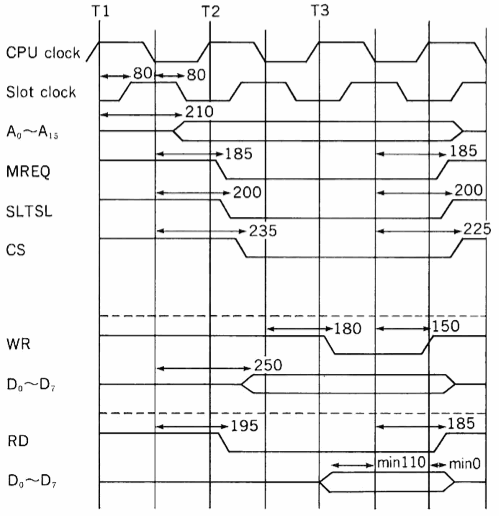

Cycle de la mémoire d'un SLOT secondaire

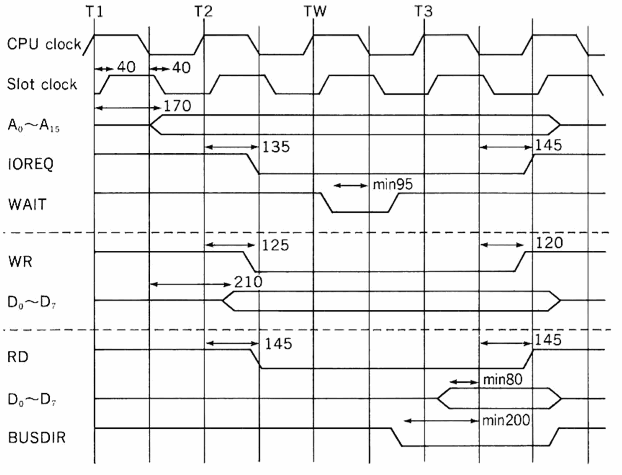

Cycle des ports d'entrée/sortie d'un SLOT primaire

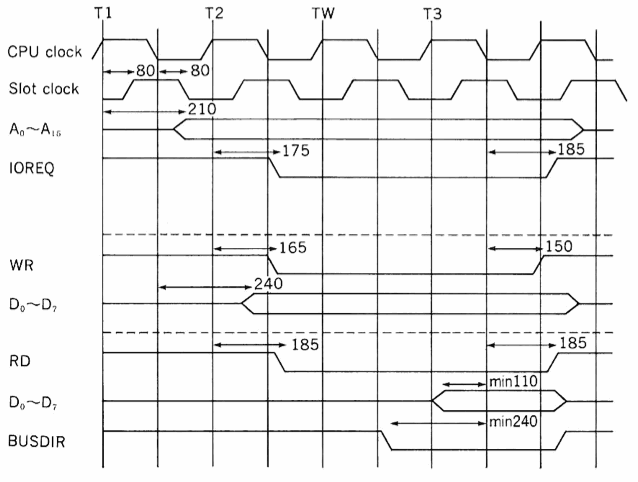

Cycle des ports d'entrée/sortie d'un SLOT secondaire







Nombre d'éléments (LS TTL) connectable (Fan-OUT et Fan-IN)

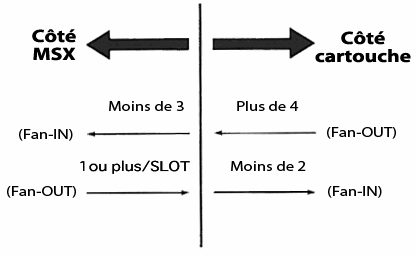

Fan-OUT et Fan-IN des données et du BUS d'adresse :

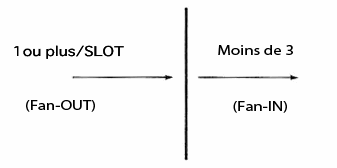

Fan-OUT et Fan-IN du signal de contrôle :




Dimensions

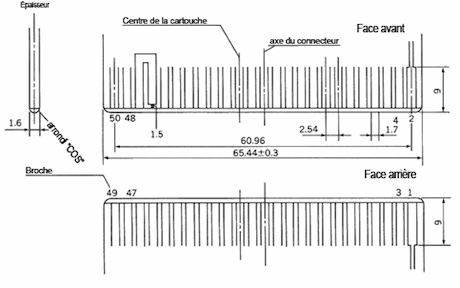

Côté cartouche :

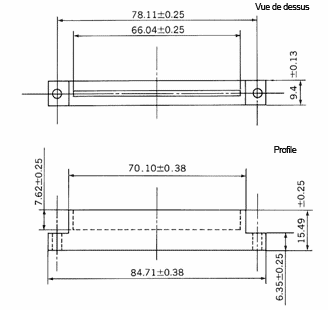

Côté MSX :
