A la découverte du Beepack et son mapper.

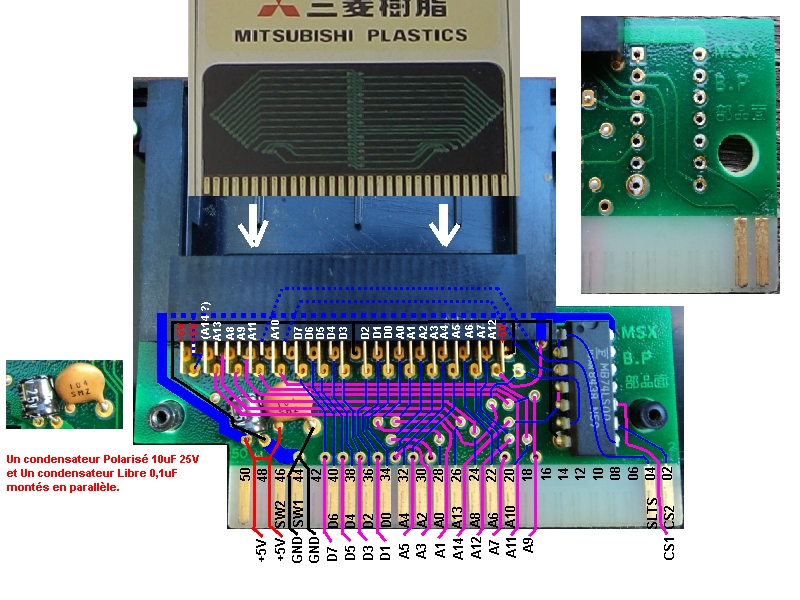

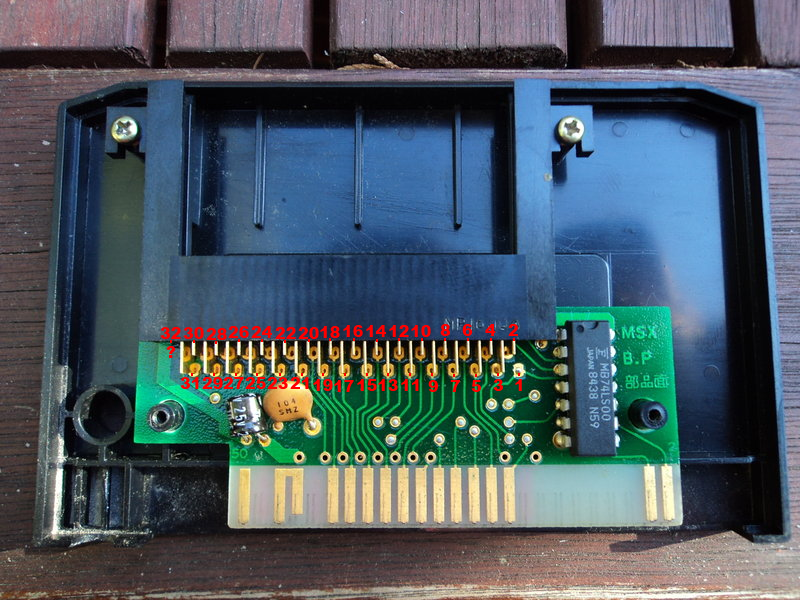

Pour les curieux comme moi, les entrailles du BeePack:


Nb: 44 et 46 sont shuntés par protection en cas d'insertion/ejection inopinée de la BeeCard ?
Nb2: Les condensateurs semblent être montés en parallèle.



On pourrait penser relier le tout en I/O, ce qui est possible, mais impossible de lire une Rom et donc complètement illogique! Edité par igal Le 09/10/2021 à 19h07


Tiens... voila du boudin, voila du boudin, voila du boudin... :siffle
GDX Membre non connecté

Conseiller Municipal

Rang

Avatar

Inscrit le : 17/01/2011 à 08h52

Messages: 3004

Le 26/11/2011 à 01h12
44 et 46 sont toujours reliées simplement pour indiquer que la cartouche est présente.
L'insertion/ejection sous tension d'une BeeCard est tout aussi déconseillé qu'une cartouche MSX. C'était même indiqué en gros sur l'adaptateur d'Electric Software.



Choro Q au format pour le SoftCard Adaptor.



Ça ressemble beaucoup au format Sega Card.

Uploaded with ImageShack.us

igal Membre non connecté

Conseiller Municipal

Rang

Avatar

Association Groupe : Shoutbox

Inscrit le : 29/07/2010 à 17h19

Messages: 5488

Le 22/02/2013 à 19h45
Une S-RAM 32Ko pour votre BeePack ça vous branche?

A voir de plus près, mais ça à l'air d'être ça :top


La soucre => http://fjkraan.home.xs4all.nl/digaud/s3/index.html



Le manuel de service de la S3 Korg => http://fjkraan.home.xs4all.nl/digaud/s3/S3_Service_Manual.pdf Edité par igal Le 22/02/2013 à 19h47


Tiens... voila du boudin, voila du boudin, voila du boudin... :siffle
igal Membre non connecté

Conseiller Municipal

Rang

Avatar

Association Groupe : Shoutbox

Inscrit le : 29/07/2010 à 17h19

Messages: 5488

Le 05/04/2013 à 22h47
Je vais peut être essayer de bricoler une carte mais je sais pas encore comment.

@Jipe: Le BeePack ne contient qu'un LS00 et les ROM sont de petites taille à en voir les graphismes des jeux.

Sur Wikipédia => http://en.wikipedia.org/wiki/BeeCard
on voit bien une BeeCard "EEP ROM" [Erasable Electric Programmable Random Output Memory] de 128Ko. Kb

1) Il faut impérativement un Mapper pour atteindre les 128Ko non?
2) Le LS00 du BeePack suffit à créer véritablement un Mapper?
3) Cette carte ne peut pas fonctionner avec le BeePack.?

J'ai pensé qu'en programmant (sur PC) une simple ROM 16,32 ou 64 Ko, je pourrais la lire simplement sur ce genre de bricolage qu'on peut voir sur le post au dessus.
Edité par igal Le 06/04/2013 à 10h28


Tiens... voila du boudin, voila du boudin, voila du boudin... :siffle
Fabf Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 24/08/2010 à 20h55

Messages: 4833

Le 05/04/2013 à 23h02
Déjà il n'y a pas A15 en sortie du Beepack donc tu peux oublier les 64ko ;)

Sur la photo de Wikipédia c'est 128Kbits donc 16ko

Je n'ai pas vérifié tous les pins mais les sorties du Beepack semblent êtres dans le bon ordre pour une 27128 ce qui permet un circuit simple face.
igal Membre non connecté

Conseiller Municipal

Rang

Avatar

Association Groupe : Shoutbox

Inscrit le : 29/07/2010 à 17h19

Messages: 5488

Le 05/04/2013 à 23h16
Je viens de trouver des BeePack EEPROM 128KB de frabrication Allemande en vente ici => http://www.gerhard-hirsch.com/en7.html

Citation:
New in stock: »Bee-Card« / »mcard« / »DataSafe« EEPROM storage cards
Highest quality.
EEPROM 128kB memory card - compatibel for Frech »Datasafe«.
Fully compatible to Bee-Card EEPROM from Mitsubishi Plastics,
also usable for »MSX computer« »Atari Portfolio« and »Korg (A1 / A2 / A3 / M1 / M3R)«
Price per unit: Please ask us.
Delivering from our stock.
Fin de Citation

Voici le produit:
Edité par igal Le 05/04/2013 à 23h16


Tiens... voila du boudin, voila du boudin, voila du boudin... :siffle
Fabf Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 24/08/2010 à 20h55

Messages: 4833

Le 05/04/2013 à 23h19
Excellent igal :love
Je suis intéressé si on trouve un moyen de les programmer.
galine Membre non connecté

Conseiller Municipal

Rang

Avatar

Inscrit le : 27/08/2010 à 02h22

Messages: 1363

Le 05/04/2013 à 23h33
je suis persuadé qu'en fait ce n'est qu'une eprom sous une forme différente (voir la signalétique sur l’autocollant en gros il faut fabriquer un adaptateur pour le raccorder a un programmateur d'eprom classique et zou
Google+
igal Membre non connecté

Conseiller Municipal

Rang

Avatar

Association Groupe : Shoutbox

Inscrit le : 29/07/2010 à 17h19

Messages: 5488

Le 05/04/2013 à 23h52
Fabf :
Excellent igal :love

Je suis intéressé si on trouve un moyen de les programmer.




Merci Google ;)



Alors voila le problème c'est que pour programmer l'EEPROM, il faut soit un logiciel Spécifique qu'on a pas.



La solution est de faire simple:



1) Trouver une Eprom 16 Ko ou plus?

2) Redessiner la Carte DIY de sorte à coller aux PINS de l'EPROM retenue.

3) Mettre l'Eprom sur Tulipe de sorte à pouvoir la programmer sur PC comme on le fait avec les BIOS etc...



Ca devrait marcher je pense, mais ce sera du fait main... :(

Autre solution, Frankensteiniser une Beecard Originale et lui greffer une tulipe et Eprom (ce que j'essais de trouver :p )


Tiens... voila du boudin, voila du boudin, voila du boudin... :siffle
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 9531

Le 06/04/2013 à 00h23
l'EEprom est comme une Eprom mais effaçable electriquement au lieu d'utiliser des UV
