L'atelier [Réglé] Ouvrir une cartouche Konami sans casser les clips ! pour conception flashrom ou simple cartouche SCC

MSXlegend Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 18/06/2010 à 22h42

Messages: 4905

Le 04/09/2011 à 15h41
Il y a une methode simple et efficace qui necessite quand meme un minimum de concentration

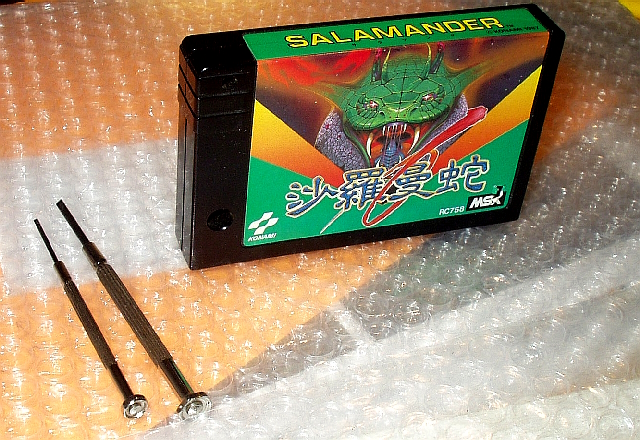

-Outils necessaire: 2 petit tournevis plat dont un plus large Et une cartouche Konami (évidemment :p )





1- Le plus difficile c'est d'acceder au clip, car si vous forcez, c'est la casse assuré. Mais tout à été prévu ^^

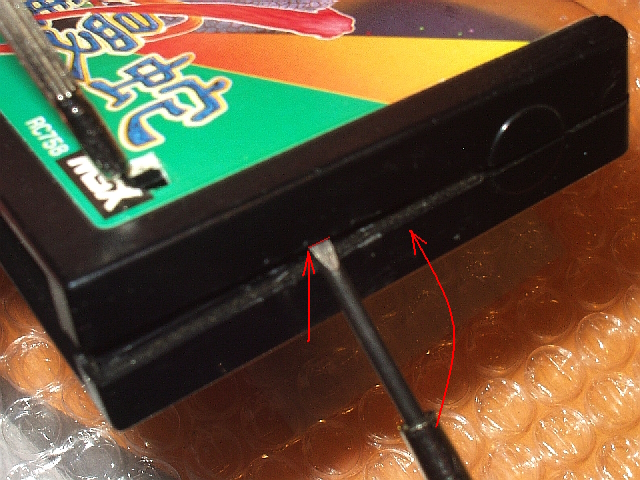

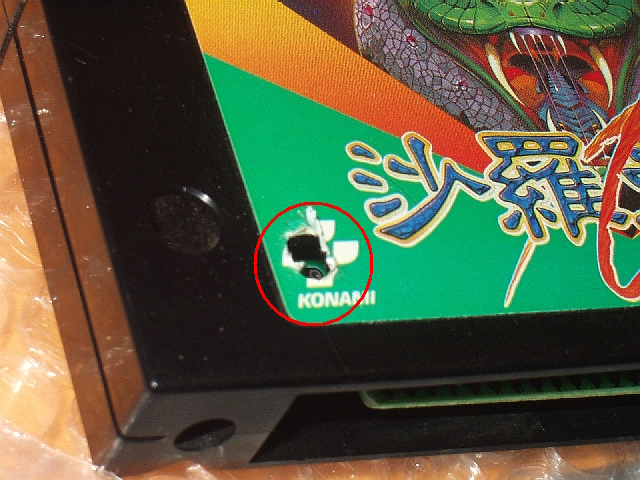

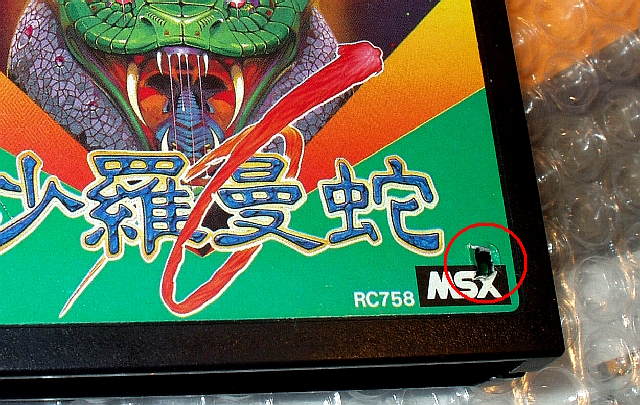

La jaquette cache 2 petits trou. C'est a cette endroit que l'on va declipser pour commencer avec un tournevis tres fin. maintenez celui ci dans la fente afin de le maintenir puis avec un tournevis plus large, on va decliper le 2eme en douceur. L'inserer sur le coté puis lever legerement. Les 2 premiers sont declipser

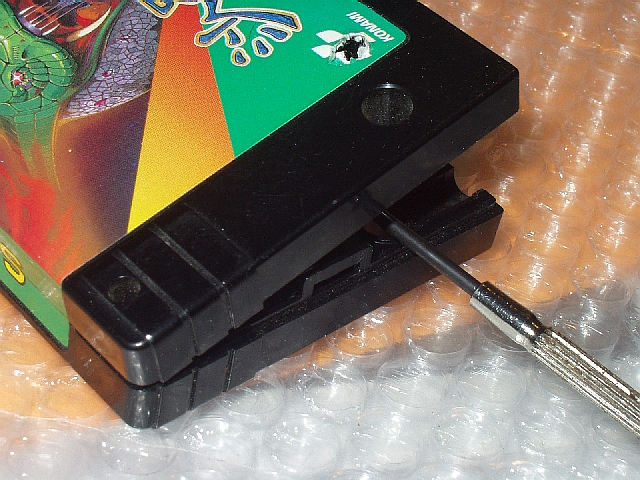

2-Meme chose de l'autre coté.





3-certainement le plus facile. Il reste 2 clip a l'arriere.

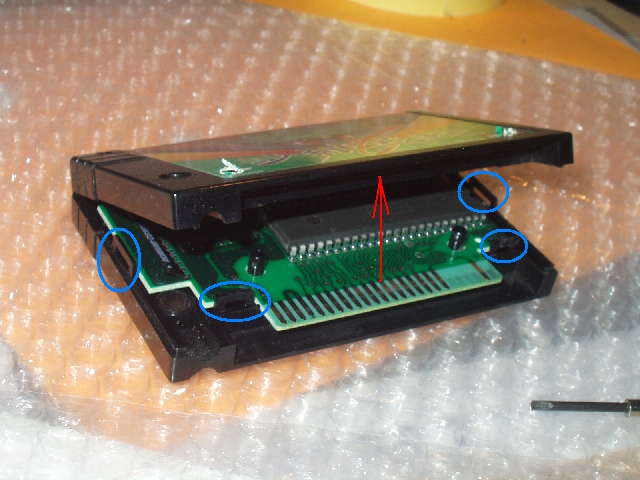

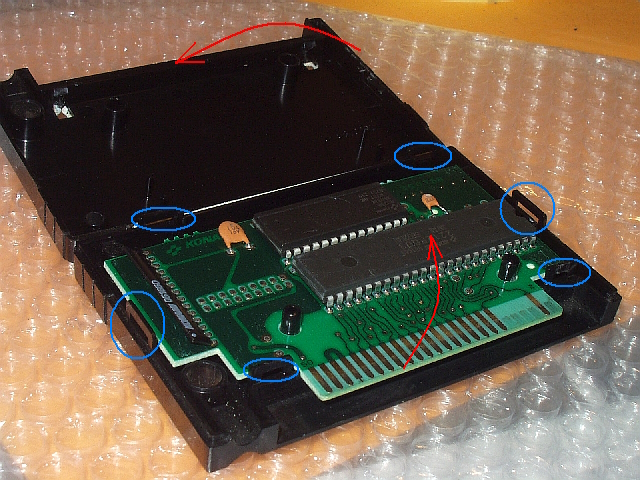

Il suffit juste d'ouvrir la cartouche vers l'arriere. Vous aller entendre (crack :| ) pas de panique, ce sont les 2 du haut qui se sont declipsés.




Si vous vous en sortez bien,Vous n'aurez aucun clips de cassé. Il peut arriver que le 1er casse car il est toujours plus difficile de declipser le 1er. Apres ça se fait tout seul ;)




ps: Il existe plusieur methode, j'ai meme entendu dire que Jipé arrivait a ouvrir une cartouche konami juste en la regardant :| En tout cas je serais curieux de connaitre ta methode jipé ^^ Edité par MSXlegend Le 04/09/2011 à 15h49


[NMS8250 MSX2+,4mo] ,SCC,Moonsound,Fm Stéréo,Music module,Sunrise CF,GFX9000,MFR,Console NeoDream,1PiMSX.
[NMS8220 MSX2+, FM, COVOX, Tada MIDI] ,Exp 4x, 512k RAM
gradius Membre non connecté

Maire-adjoint

Rang

Avatar

Inscrit le : 06/10/2009 à 18h27

Messages: 612

Le 04/09/2011 à 15h55
Les "mauvaises langues" diront que c'est au sacrifice de l'étiquette que de la percer mais il n'y a pas le choix (sauf de la décoller ?).
Sympa le tutorial, tu en sauveras plus d'une de cartouche ! :top

D'ailleurs ça fait penser, dans le cadre de la refonte du site, qu'il serait peut-être judicieux de créer une rubrique tutoriaux ?..

Merci MSXlegend ! ;)


MSX Turbo-R FS A1GT - 1 Mo de RAM - Disque dur SCSI Syquest cartouches de 270 Mo - Lecteur CD. Musique, musique, musique et encore musique !

Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 9531

Le 04/09/2011 à 15h58
moi j'attaque par le trou du dessous , j'y insére un tournevis cruciforme de la bonne taille et j'écarte les 2 parties
aprés je passe un tournevis fin pour oter le clip juste a coté
ensuite je continue par l'autre clip du dessous
ensuite la cartouche commence a s'ouvrir et il faut d'éclipser ceux du coté avec le même tournevis fin
aprés on ouvre en deux avec les mêmes "crac"
ma méthode a l'avantage de laisser l'étiquette intacte ;)


:noel
Site web
MSXlegend Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 18/06/2010 à 22h42

Messages: 4905

Le 04/09/2011 à 15h59
Une autre astuce pour decoller la jaquette:

Un coup de seche cheveux, et ça ce decolle facilement :top


[NMS8250 MSX2+,4mo] ,SCC,Moonsound,Fm Stéréo,Music module,Sunrise CF,GFX9000,MFR,Console NeoDream,1PiMSX.
[NMS8220 MSX2+, FM, COVOX, Tada MIDI] ,Exp 4x, 512k RAM
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 9531

Le 04/09/2011 à 16h00
et pour recoller : le fer a friser :hum


:noel
Site web
MSXlegend Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 18/06/2010 à 22h42

Messages: 4905

Le 04/09/2011 à 16h10
:D En fait dans mon cas, la jaquette est totalement remplacé. Mais il me semble quel se recolle bien apres :heink


Par contre J'en ai vue des cartouche explosé, ouvert avec un pied de biche ou un marteau :| La pas d'autre solution que de mettre de la glue :moue


[NMS8250 MSX2+,4mo] ,SCC,Moonsound,Fm Stéréo,Music module,Sunrise CF,GFX9000,MFR,Console NeoDream,1PiMSX.
[NMS8220 MSX2+, FM, COVOX, Tada MIDI] ,Exp 4x, 512k RAM
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 9531

Le 04/09/2011 à 16h16
il reste une demi solution : mettre une vis de 3mm dans le trou en haut a gauche

en chauffant avec un vieux fer la tête s'enfonce dans le boitier , chauffer aussi coté écrou et hop ça tient en plus c'est démontable

donc si les ergots doivent casser commencer par la gauche pour appliquer cette solution


:noel
Site web
MSXlegend Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 18/06/2010 à 22h42

Messages: 4905

Le 04/09/2011 à 16h21
Jipe :
moi j'attaque par le trou du dessous , j'y insére un tournevis cruciforme de la bonne taille et j'écarte les 2 parties

aprés je passe un tournevis fin pour oter le clip juste a coté

ensuite je continue par l'autre clip du dessous

ensuite la cartouche commence a s'ouvrir et il faut d'éclipser ceux du coté avec le même tournevis fin

aprés on ouvre en deux avec les mêmes "crac"

ma méthode a l'avantage de laisser l'étiquette intacte ;)




J'utilisais la meme methode au depard, mais je finissait 1 fois sur 3 avec un clip cassé :moue


[NMS8250 MSX2+,4mo] ,SCC,Moonsound,Fm Stéréo,Music module,Sunrise CF,GFX9000,MFR,Console NeoDream,1PiMSX.
[NMS8220 MSX2+, FM, COVOX, Tada MIDI] ,Exp 4x, 512k RAM
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 9531

Le 04/09/2011 à 16h24
tout est dans la finesse du tournevis , les modéles d'horloger sont plus adaptés car plus fins

http://t0.gstatic.com/images?q=tbn:ANd9GcTeBaQSL-mBn03M4oMliYat_ZlJmRZfk-j0ovTraqu_FP69CCOwhw


:noel
Site web
RibbSayan Membre non connecté

Touriste

Rang

Avatar

Inscrit le : 19/08/2010 à 22h47

Messages: 153

Le 05/09/2011 à 09h37
C'est marrant, cette cartouche me dit quelque chose :hum


MSXlegend Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 18/06/2010 à 22h42

Messages: 4905

Le 05/09/2011 à 12h42
RibbSayan :
C'est marrant, cette cartouche me dit quelque chose :hum


:D


[NMS8250 MSX2+,4mo] ,SCC,Moonsound,Fm Stéréo,Music module,Sunrise CF,GFX9000,MFR,Console NeoDream,1PiMSX.
[NMS8220 MSX2+, FM, COVOX, Tada MIDI] ,Exp 4x, 512k RAM
gradius Membre non connecté

Maire-adjoint

Rang

Avatar

Inscrit le : 06/10/2009 à 18h27

Messages: 612

Le 05/09/2011 à 20h38
RibbSayan :
C'est marrant, cette cartouche me dit quelque chose :hum




Oui, c'est Salamander, un jeu sur MSX qui...... ok je sors. :fou


MSX Turbo-R FS A1GT - 1 Mo de RAM - Disque dur SCSI Syquest cartouches de 270 Mo - Lecteur CD. Musique, musique, musique et encore musique !

Walter Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h33

Messages: 1872

Le 05/09/2011 à 21h12
RibbSayan :
C'est marrant, cette cartouche me dit quelque chose :hum




Yep RibbSayan. On en a mis sur le bûcher pour moins que ça, à l'époque. :(

J'ai vu de mes yeux Jipe ouvrir une cartouche Konami rien qu'avec les doigts ! :|
MSXlegend Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 18/06/2010 à 22h42

Messages: 4905

Le 05/09/2011 à 21h14
Pour ceux qui n'aurait pas compris, RibbSayan à RECONNU sa cartouche Salamander, ça mérite le respect ;)


[NMS8250 MSX2+,4mo] ,SCC,Moonsound,Fm Stéréo,Music module,Sunrise CF,GFX9000,MFR,Console NeoDream,1PiMSX.
[NMS8220 MSX2+, FM, COVOX, Tada MIDI] ,Exp 4x, 512k RAM
Walter Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h33

Messages: 1872

Le 05/09/2011 à 21h15
Faudra un bûcher à double foyer, alors. :(
