Le 05/08/2011 à 16h45
Bonjour a tous

J'ai fini avec succes le rajout des RAM

voici le lien (merci Jipé :noel )
http://www.hansoranje.nl/ rubrique 8220

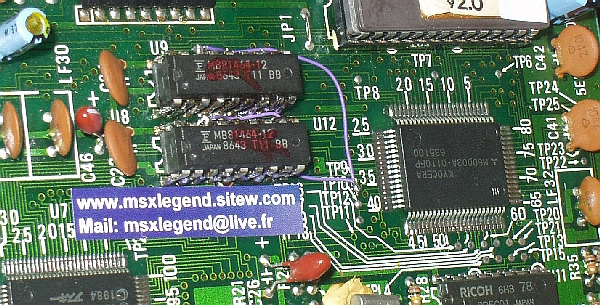

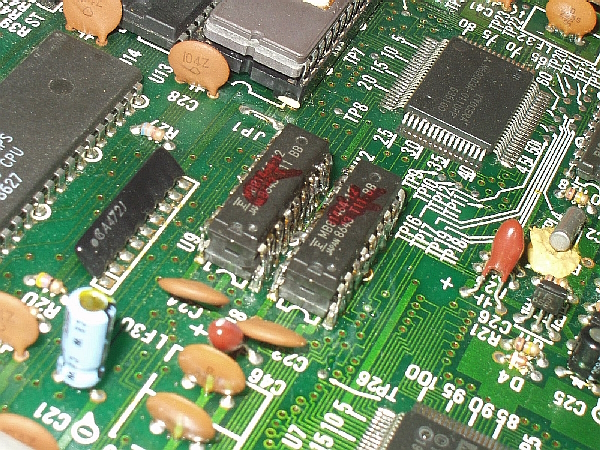

Il faut souder les RAM au dessus des ancienne sauf les pin 16 (raccourcir et relever un peu)

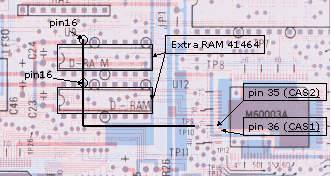

connection des 2 pin 16 à la broche 35 du m60003


Il me reste un probleme a resoudre. D'apres la traduction GOOOGLE, il y a un "cavalier?" a deplacer :hum pour avoir 128k a l'affichage. J'ai trouvé un strap mais ça ne fonctionne pas (ecran noir :| )
Je pense qu'il faut dessouder JP2 et souder JP3, j'aimerais avoir ton avis Jipé. Dans tous les cas, j'essaierais de trouver le temps dans la semaines pour m'en occuper

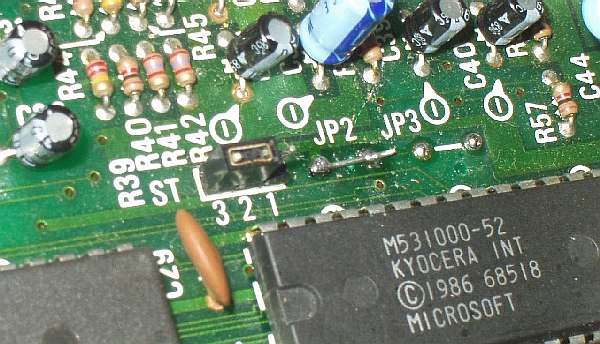

Le cavalier est a gauche et le strap pour jp2 et jp3 sur la droite. Le cavalier sur 1 et 2 (ecran noir) et sur 2 et 1 ok mais 64k a l'affichage

A savoir, bien que j'ai 64k a l'init, j'ai bien 128k avec test RAM et ma SD card fonctionne sans pb, multiment fonctionne sans probleme :tchin donc c'est pas grave pour la suite. Test RAM me met 128k et no failure donc c'est OK
Edité par MSXlegend Le 06/01/2013 à 14h00


[NMS8250 MSX2+,4mo] ,SCC,Moonsound,Fm Stéréo,Music module,Sunrise CF,GFX9000,MFR,Console NeoDream,1PiMSX.
[NMS8220 MSX2+, FM, COVOX, Tada MIDI] ,Exp 4x, 512k RAM
MSXlegend Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 18/06/2010 à 22h42

Messages: 4905

Le 05/08/2011 à 16h56
Je viens finalement de faire un test. J'ai dessoudé JP2 et Soudé JP3 et j'ai 128k a l'affichage. Tout est ok



[NMS8250 MSX2+,4mo] ,SCC,Moonsound,Fm Stéréo,Music module,Sunrise CF,GFX9000,MFR,Console NeoDream,1PiMSX.
[NMS8220 MSX2+, FM, COVOX, Tada MIDI] ,Exp 4x, 512k RAM
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 9531

Le 05/08/2011 à 16h58
Également déplacer le cavalier (la ROM) J2 à J3 au message 128Kb de RAM sur l'écran pour obtenir, après la réinitialisation du 8220 NMS.

le strap 1 2 3 doit être le strap classique pour inhiber la rom ( interrupteur sur les 8250 )

sur la photo on dirait que le strap JP2 a déja été dessoudé mais dans le texte on parle de J2 a J3

attention il faut parfois couper au cutter les straps qui sont sous forme de piste sur le circuit imprimé !!


:noel
Site web
MSXlegend Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 18/06/2010 à 22h42

Messages: 4905

Le 05/08/2011 à 17h01
Il parle de J2 et J3, donc j'ai bien dessoudé le strap la premiere fois (chui grillé :oups ) mais quand j'ai vu le cavalier, j'ai ressoudé et ensuite deplacé le cavalier. En fait, c'est bien JP2 et Jp3

En tout cas, dossier clos grace a toi, merci pour le lien :tchin Edité par MSXlegend Le 05/08/2011 à 17h02


[NMS8250 MSX2+,4mo] ,SCC,Moonsound,Fm Stéréo,Music module,Sunrise CF,GFX9000,MFR,Console NeoDream,1PiMSX.
[NMS8220 MSX2+, FM, COVOX, Tada MIDI] ,Exp 4x, 512k RAM
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 9531

Le 05/08/2011 à 17h50
il serait interressant de copier la Rom avec le cavalier sur JP2 puis sur JP3

a mon avis il y a 2 subrom différentes suivant la position du cavalier


:noel
Site web
MSXlegend Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 18/06/2010 à 22h42

Messages: 4905

Le 05/08/2011 à 17h58
Il y avait la rom "application" que j'ai retiré car office designer demarrait par default. S' il y a une autre rom, mais je n'ai pas vu laquelle. C'est quand meme surprenant qu'il a ete prevu en 64k et 128k cette rom :heink , je serais curieux de voir comment ils s'y sont pris :hum Edité par MSXlegend Le 05/08/2011 à 18h00


[NMS8250 MSX2+,4mo] ,SCC,Moonsound,Fm Stéréo,Music module,Sunrise CF,GFX9000,MFR,Console NeoDream,1PiMSX.
[NMS8220 MSX2+, FM, COVOX, Tada MIDI] ,Exp 4x, 512k RAM
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 9531

Le 05/08/2011 à 18h10
en regardant le schéma on ne voit pas les straps JP2 JP3

mais sur le dessin de la carte on voit bien qu'ils sont reliés a la broche 22 de la Rom qui fait 64K

cette broche 22 est le signal A16 de la Rom ce qui permet de selectionner un bank ou l'autre en appliquant 5v ou 0V sur A16


:noel
Site web
MSXlegend Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 18/06/2010 à 22h42

Messages: 4905

Le 05/08/2011 à 18h28
oui c'est sur la rom m531000 c'est ça. Par contre comment sait on que c'est une 32k ou une 64k. Mais au fait, il n y devrais pas y avoir une resistance de 4,7K ou 10k relié de la broche 22 au +5v :hum Edité par MSXlegend Le 05/08/2011 à 18h32


[NMS8250 MSX2+,4mo] ,SCC,Moonsound,Fm Stéréo,Music module,Sunrise CF,GFX9000,MFR,Console NeoDream,1PiMSX.
[NMS8220 MSX2+, FM, COVOX, Tada MIDI] ,Exp 4x, 512k RAM
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 9531

Le 05/08/2011 à 18h51
on cherche sur le Net MSM531000RS il n'y a pas de datasheet mais une description et la on voit 128K x 8bits

ici le datasheet d'une équivalence : http://www.datasheetarchive.com/GM231000-datasheet.html

donc dans les Philips 8220 et 8235 /39 la rom d'origine fait 128K

comme quoi on peux encore avoir des surprises sur MSX toujours cru que c'était une 64k :|

par contre sur le 8235 /39 pas de strap magique :(


:noel
Site web
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 9531

Le 05/08/2011 à 18h55
pour la réponse de la résistance sur la broche 22 , ce n'est pas utile car ce n'est pas prévu d'être commuté en marche

on applique 0v ou 5v suivant le besoin une bonne fois pour toute


:noel
