L'atelier [Réglé] Fabriquer son cable RGB/ SCART pour VG-8010 et VG-8020

MSXlegend Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 18/06/2010 à 22h42

Messages: 4905

Le 02/08/2011 à 11h02
Salut a tous

J'ai reussi a fabriquer des cable rgb turbo-R et je peux déjà affirmer que ça fonctionne sur Yamaha yis503, sony hb700 et (semble t il!) sur les 2+ panasonic

Cepandant, je ne trouve (pas encore) le schemas pour fabriquer des cables RGB din8 pour le vg8020 Philips

Merci de votre aide Edité par MSXlegend Le 18/10/2011 à 22h38


[NMS8250 MSX2+,4mo] ,SCC,Moonsound,Fm Stéréo,Music module,Sunrise CF,GFX9000,MFR,Console NeoDream,1PiMSX.
[NMS8220 MSX2+, FM, COVOX, Tada MIDI] ,Exp 4x, 512k RAM
TurboSEB Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++ Groupe : Shoutbox

Inscrit le : 08/08/2010 à 20h57

Messages: 5494

Le 02/08/2011 à 12h49
j'ai trouvé ca sur le SM du VG8020, si ca peu aidé ^^ :

voir aussi sur MSXFAQ : http://www.faq.msxnet.org/connector.html#scart Edité par TurboSEB Le 02/08/2011 à 13h06



MSX 1&2 + Moniteurs+divers (environ 0.70Tonnes)

Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 9531

Le 02/08/2011 à 14h45
je crois qu'on en a déja parlé dans un autre post
le schéma n'est pas celui pour du R G B mais du composite


:noel
Site web
MSXlegend Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 18/06/2010 à 22h42

Messages: 4905

Le 02/08/2011 à 19h01
merci
Il me semble qu'on avait parlé d'un câble rgb pour canon v20. Mais pas du philips. Je vais cependant étudier ce schémas et pas grave pour du composite (pour le moment) Je vais continuer de fouiner de mon coté

Merci a tous


[NMS8250 MSX2+,4mo] ,SCC,Moonsound,Fm Stéréo,Music module,Sunrise CF,GFX9000,MFR,Console NeoDream,1PiMSX.
[NMS8220 MSX2+, FM, COVOX, Tada MIDI] ,Exp 4x, 512k RAM
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 9531

Le 02/08/2011 à 19h35
le montage composite ne marche qu'avec les 8020 PAL QWERTY

pour le 8010 8020 c'est identique a celui du VG5000

http://www.old-computers.com/MUSEUM/connectors/philips_vg5000_prise_peritel.gif

pour les signaux

quick control = commutation rapide

slow control = commutation lente

BF = son


:noel
Site web
MSXlegend Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 18/06/2010 à 22h42

Messages: 4905

Le 02/08/2011 à 22h24
Jipe :
le montage composite ne marche qu'avec les 8020 PAL QWERTY.pour le 8010 8020 c'est identique a celui du VG5000

pour les signaux

quick control = commutation rapide

slow control = commutation lente

BF = son




Je vais etudier tout ça, merci infiniment Mr le President





[NMS8250 MSX2+,4mo] ,SCC,Moonsound,Fm Stéréo,Music module,Sunrise CF,GFX9000,MFR,Console NeoDream,1PiMSX.
[NMS8220 MSX2+, FM, COVOX, Tada MIDI] ,Exp 4x, 512k RAM
MSXlegend Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 18/06/2010 à 22h42

Messages: 4905

Le 02/08/2011 à 22h28
J'ai tapé Dans mon moteur de recherche vg-5000 dim to scart et j'ai trouvé ceci

http://vg5k.free.fr/index.php?gosub=sEJ-gF15F%5DdO5WnKt4BAeCwE

Je ne savais pas que les cable etaient les meme que pour le vg-8020. Merci Jipé pour m'avoir orienté :) et a toi turboseb pour le composite (qui va certainement me servir aussi :top) Edité par MSXlegend Le 02/08/2011 à 22h38


[NMS8250 MSX2+,4mo] ,SCC,Moonsound,Fm Stéréo,Music module,Sunrise CF,GFX9000,MFR,Console NeoDream,1PiMSX.
[NMS8220 MSX2+, FM, COVOX, Tada MIDI] ,Exp 4x, 512k RAM
MSXlegend Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 18/06/2010 à 22h42

Messages: 4905

Le 02/08/2011 à 22h42
Je developpe (pour ceux que ça interresse ^^ )

(Le dim correspond parfaitement a celui que tu m'a donné en lien Jipé :top )






Ce n'est pas précisé sur le schemas, mais il faut relier le 2 et 6 de la prise scart ensemble car son en mono ;) Edité par MSXlegend Le 02/08/2011 à 22h45


[NMS8250 MSX2+,4mo] ,SCC,Moonsound,Fm Stéréo,Music module,Sunrise CF,GFX9000,MFR,Console NeoDream,1PiMSX.
[NMS8220 MSX2+, FM, COVOX, Tada MIDI] ,Exp 4x, 512k RAM
TurboSEB Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++ Groupe : Shoutbox

Inscrit le : 08/08/2010 à 20h57

Messages: 5494

Le 02/08/2011 à 23h55
Desolé , je devis un peu du sujet, mais comme on en est au VG5000 (qui n'est pas un MSX , mais un l'instigateur du micro famillal type du debut 80) , j'ai appris beaucoup de truc grace au lien d'un autre poste de MSXLegend : tout est la , http://www.silicium.org/site/index.php?option=com_content&view=article&id=144:philips-vg5000m&catid=40:france&Itemid=2

il était connus que le VG5000 avait été construit par une filiale francaise de Philips : Radiotechnique , et qu'il était distribué par de nombreuse filiales : Philips (en noir) /Radiola et Schneider (en blanc) , mais aussi par sholtes (en bleu) , mais beaucoup plus étonnant (enfin pour moi :|) , par Moulinex (en Orange), étonnant , .... non :heink :hum



MSX 1&2 + Moniteurs+divers (environ 0.70Tonnes)

igal Membre non connecté

Conseiller Municipal

Rang

Avatar

Association Groupe : Shoutbox

Inscrit le : 29/07/2010 à 17h19

Messages: 5488

Le 03/08/2011 à 10h56

Dans le genre étonnant, il faut savoir que le S.A.V de la Séga Saturn était assuré par Singer :fou

Du moins, c'était le cas pour moi lorsque j'habitais la région d'Annemasse en Haute Savoie .

Pour la peine, on m'avait renvoyé la console "version 2 :@ "dans un Beau Carton bleu avec le gros logo de SEGA que j'ai vu nulle part ailleurs et qui devrait plaire aux collectionneurs du genre :kiss


Tiens... voila du boudin, voila du boudin, voila du boudin... :siffle
MSXlegend Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 18/06/2010 à 22h42

Messages: 4905

Le 04/08/2011 à 17h40
Bon j'ai choisi de faire un cable composite (RCA) c'est pour brancher sur un ecran lcd 9 pouce mais je suis un peu pomé la :heink
Igal tu a l'air de maîtrise le sujet, comment je connecte? please

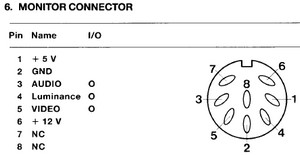

voici le schemas que TurboSeb m'a donné




Les 2 autre jes ferais certainement avec la peritel (rgb) Edité par MSXlegend Le 04/08/2011 à 17h42


[NMS8250 MSX2+,4mo] ,SCC,Moonsound,Fm Stéréo,Music module,Sunrise CF,GFX9000,MFR,Console NeoDream,1PiMSX.
[NMS8220 MSX2+, FM, COVOX, Tada MIDI] ,Exp 4x, 512k RAM
igal Membre non connecté

Conseiller Municipal

Rang

Avatar

Association Groupe : Shoutbox

Inscrit le : 29/07/2010 à 17h19

Messages: 5488

Le 04/08/2011 à 19h48
Alors si je me trompe pas...

2 Gnd et 5 Vidéo => Composite
2 Gnd et 3 Audio => Audio [Mono ou Droite]
2 Gnd et 4 Luminance => Luminance

Attention:
GND toujours sur le Blindage (Extérieur) et l'autre au centre (Intérieur).

Nb: Les 5+ et 12+ sont au cas ou tu veux brancher sur une péritel!
Mode Conditionnel ON:
Il me semble que 5 Volts+ est pour "Télécomander" le téléviseur de Basculer en Mode Vidéo. (Bascule de Tuner vers péritel...)
Les 12 Volts + sont pour de vieux téléviseurs à qui il manque cette tension pour je ne sais plus trop quoi....
Mode Conditionnel OFF:

Si tu veux de la TVHD Noir et Blanc (A.O.C trouvée par Jipe :lol )
Tu fais le montage suivant:
(5) Vidéo et (1) 5Volts+ et (2) Gnd => LM1881N
Tu obtiens la Synchronisation Verticale (50/60Hz)
ensuite tu fais:
Synchronisation Verticale + (4) Luminance
Tu obtiens du le Y contenu dans YUV.

Point Positif:
T'es plus embêté par les sautillements d'image dus au 60Hz sur la plus part des LCD!
L'image est d'une netteté absolue.

Point négatif:
T'es en Noir et Blanc.


Tiens... voila du boudin, voila du boudin, voila du boudin... :siffle
MSXlegend Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 18/06/2010 à 22h42

Messages: 4905

Le 04/08/2011 à 20h22
Ok merci j'ai pigé, c'est tout bete en fait merki ^^

ps: fo voir le bon coté des choses, tu es le premier a nous avoir sortie du HD en noir et blanc, fallait oser :lol :p


[NMS8250 MSX2+,4mo] ,SCC,Moonsound,Fm Stéréo,Music module,Sunrise CF,GFX9000,MFR,Console NeoDream,1PiMSX.
[NMS8220 MSX2+, FM, COVOX, Tada MIDI] ,Exp 4x, 512k RAM
igal Membre non connecté

Conseiller Municipal

Rang

Avatar

Association Groupe : Shoutbox

Inscrit le : 29/07/2010 à 17h19

Messages: 5488

Le 04/08/2011 à 21h08
Pour les currieux :)
(L'écran fait 107 CM)









Tu comprends pourquoi je tiens à mener MSX2YUV à bien ;)

Au cas ou certains auraient pris au pied de la lettre, ce n'est pas de la HD.
La netteté équivaut à Super Mario Galaxy sur Wii par cable Composante :D

Le résulta sera le même mais avec de superbes couleurs :top Edité par igal Le 04/08/2011 à 21h11


Tiens... voila du boudin, voila du boudin, voila du boudin... :siffle
MSXlegend Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 18/06/2010 à 22h42

Messages: 4905

Le 05/08/2011 à 10h07
Le yuv supporte tres bien le hd. En tout cas on s'en raproche :) Le montage YUV permettrai ici d'avoir une pure image sans saut d'image avec des couleurs reels et des pixels :D
