Le 01/07/2011 à 14h00

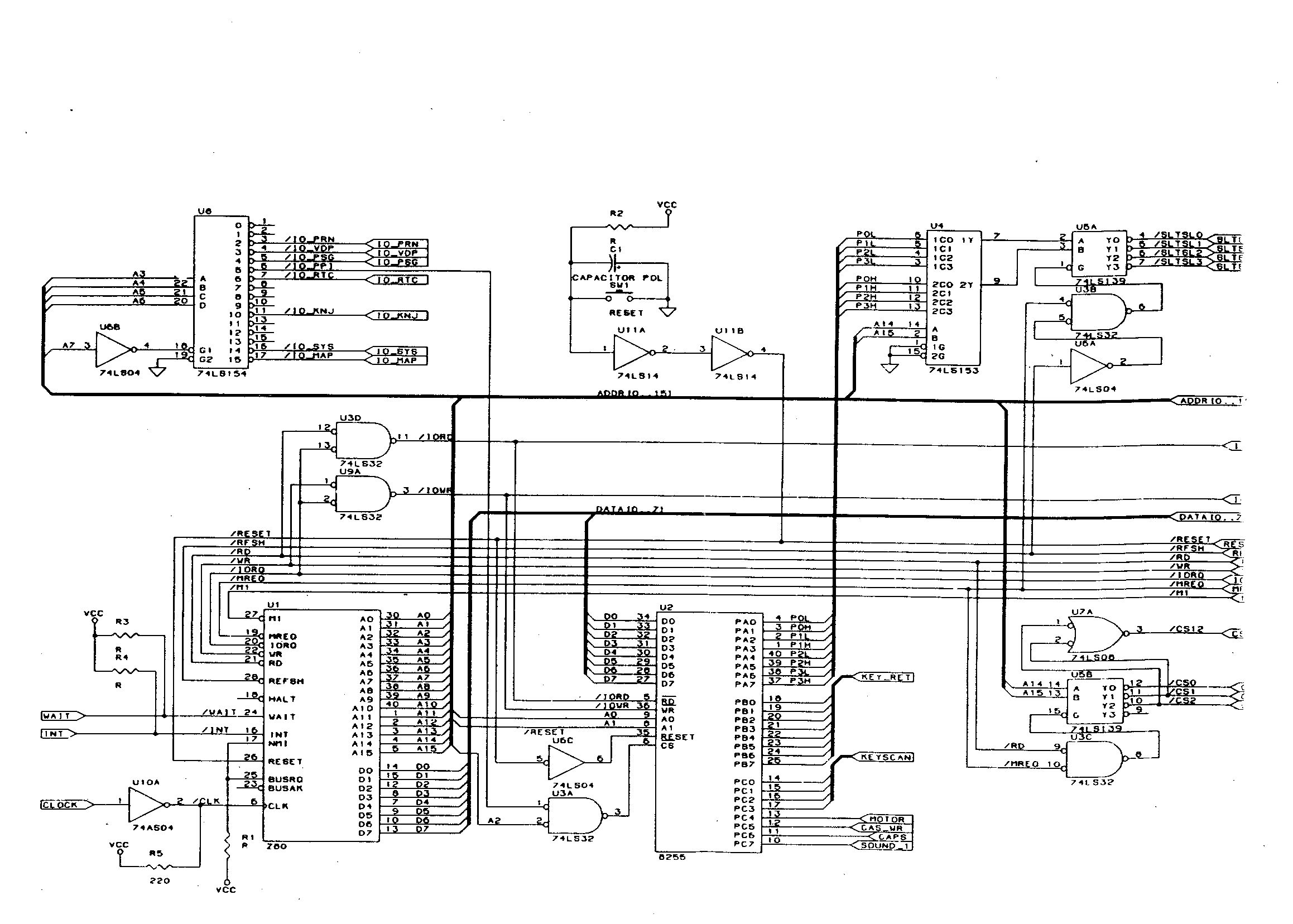

7.1 le CPU ,le PPI et la gestion des slots primaires

cliquer sur l'image pour l'agrandir



:noel
Site web
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 9531

Le 01/07/2011 à 14h10
7.2 la selection du slot secondaire ( SLOT 3 étendu )

cliquez sur l'image pour l'agrandir



:noel
Site web
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 9531

Le 01/07/2011 à 14h15

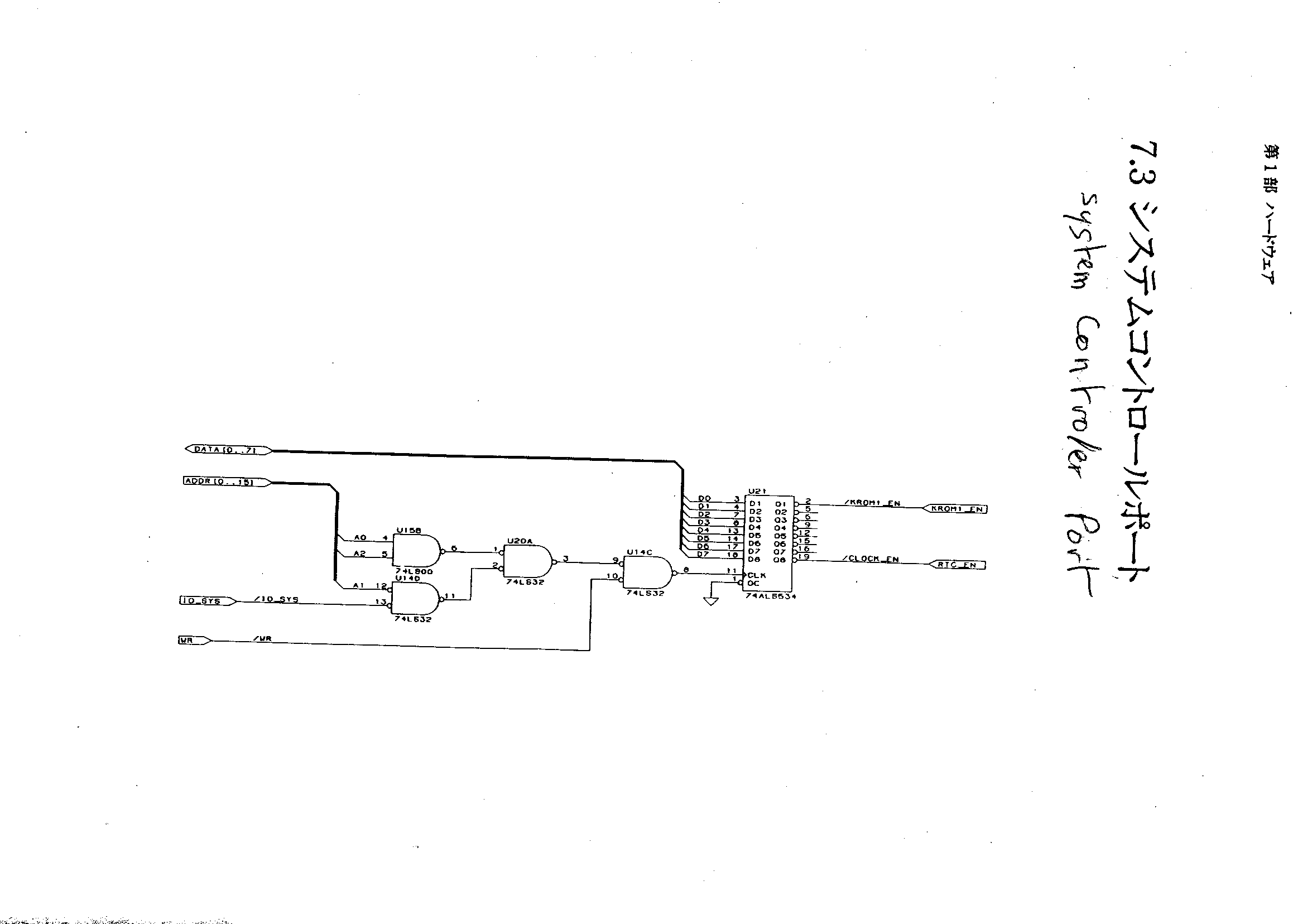

7.3 controle des ports systéme

cliquez sur l'image pour l'agrandir





:noel
Site web
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 9531

Le 01/07/2011 à 14h21

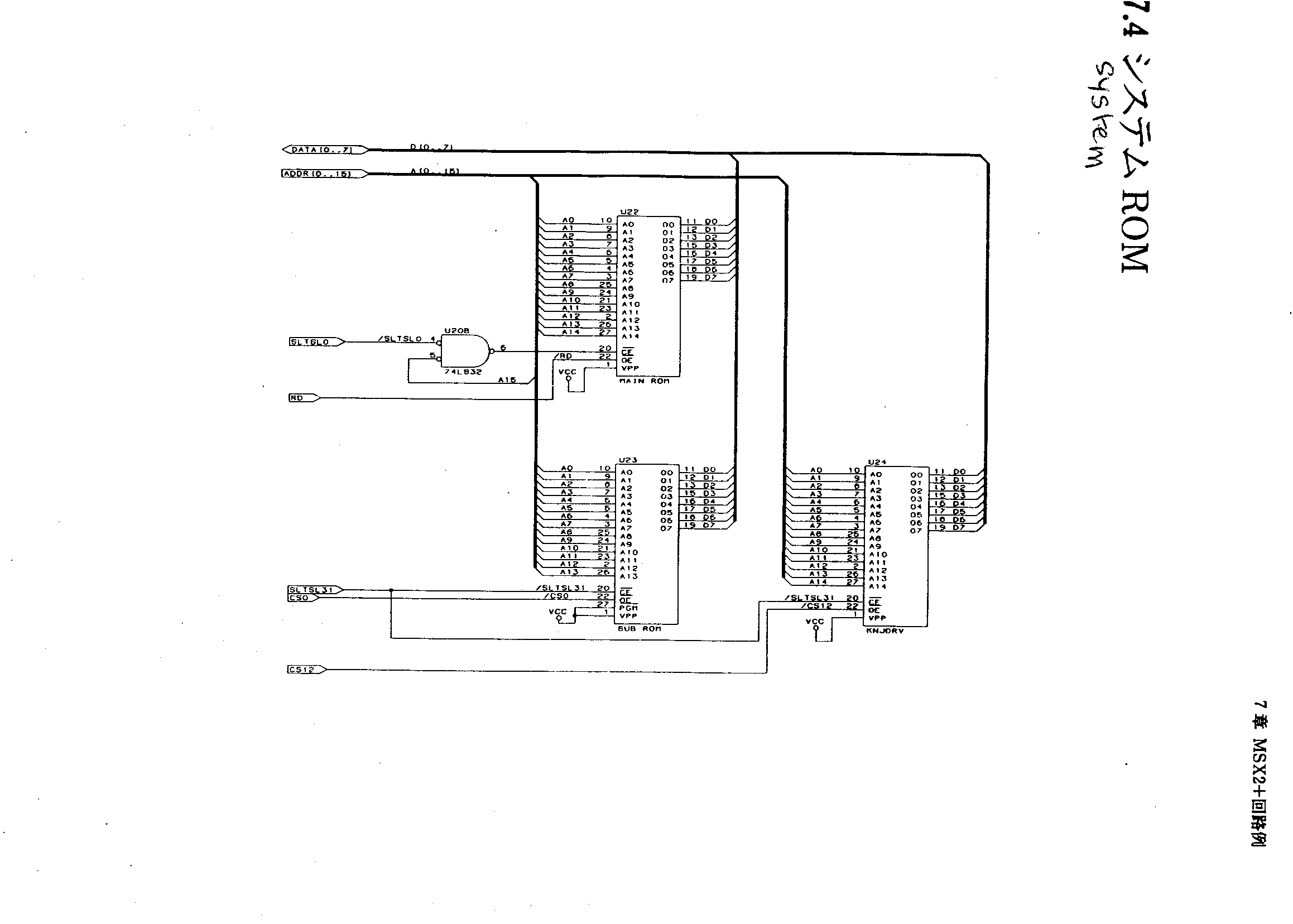

7.4 les ROMS Systéme

cliquez sur l'image pour l'agrandir





:noel
Site web
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 9531

Le 01/07/2011 à 14h32
7.5 la Mémoire Principale ( 64 Ko )

cliquez sur l'image pour l'agrandir





:noel
Site web
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 9531

Le 01/07/2011 à 14h38

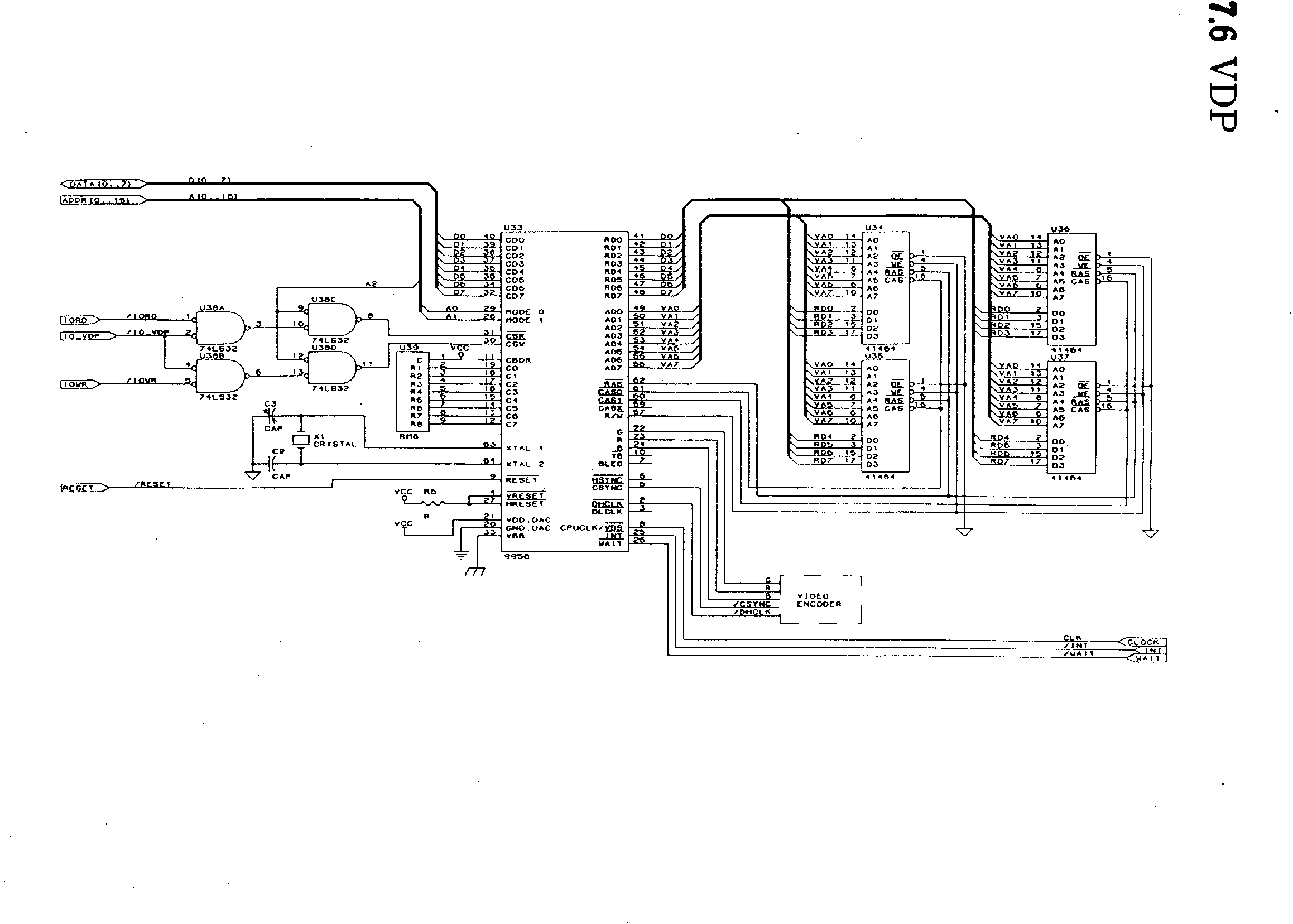

7.6 le Processeur Vidéo

cliquez sur l'image pour l'agrandir





:noel
Site web
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 9531

Le 01/07/2011 à 14h48

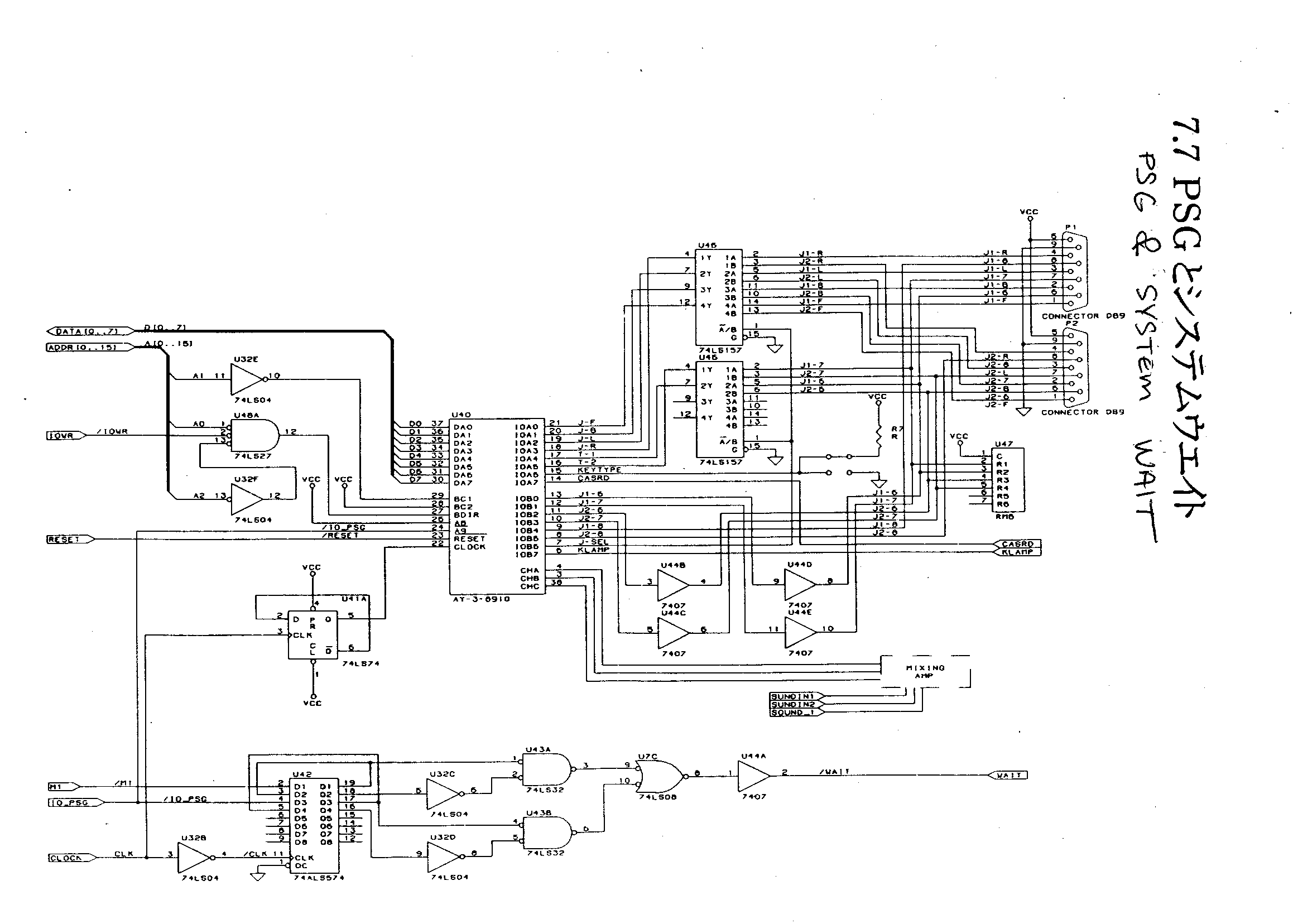

7.7 le Processeur Sonore et le systéme de gestion du signal WAIT

cliquez sur l'image pour l'agrandir




:noel
Site web
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 9531

Le 01/07/2011 à 15h07

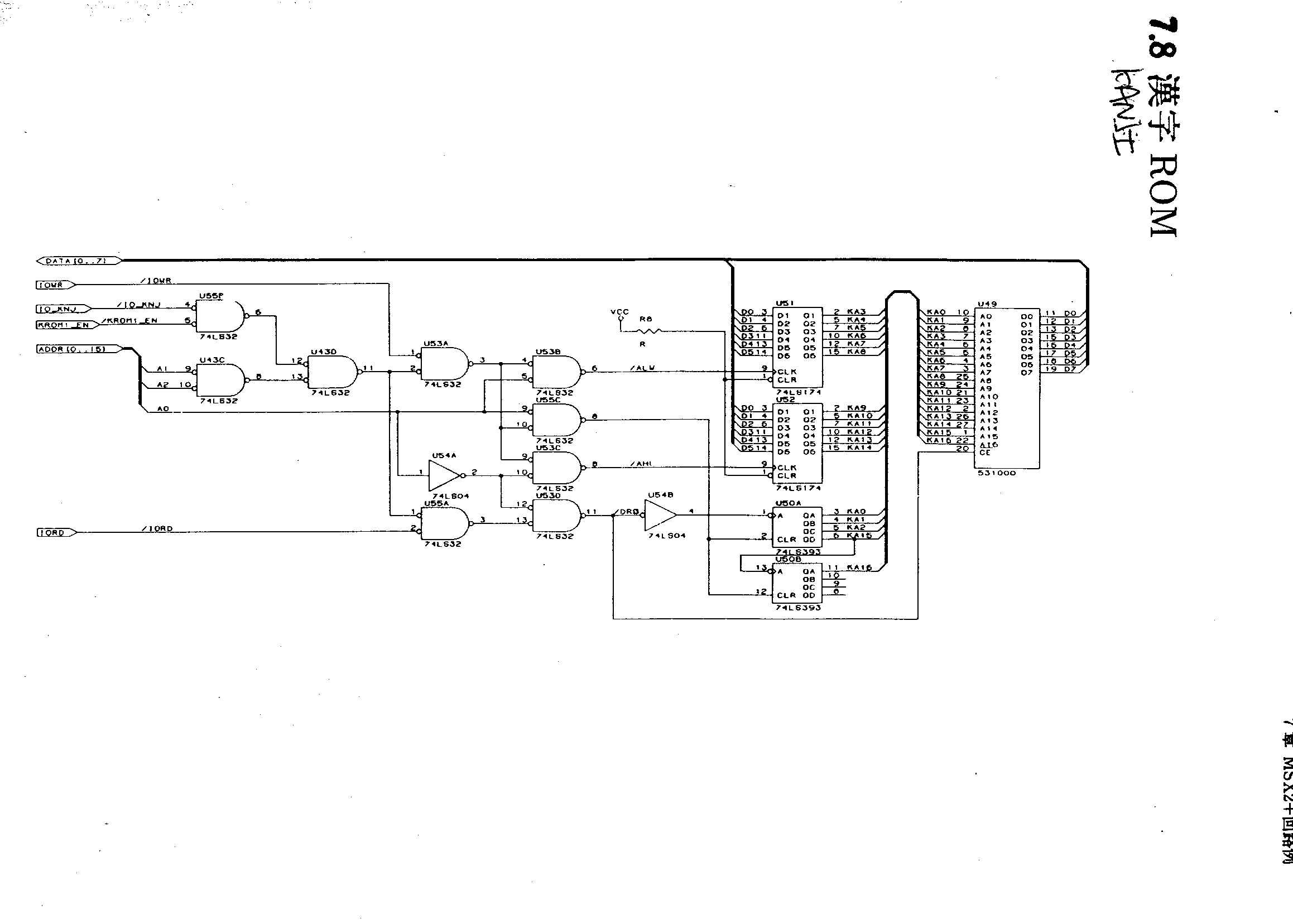

7.8 la Rom Kanji

cliquez sur l'image pour l'agrandir





:noel
Site web
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 9531

Le 01/07/2011 à 15h12
7.9 l'interface Imprimante

cliquez sur l'image pour l'agrandir





:noel
Site web
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 9531

Le 01/07/2011 à 15h18

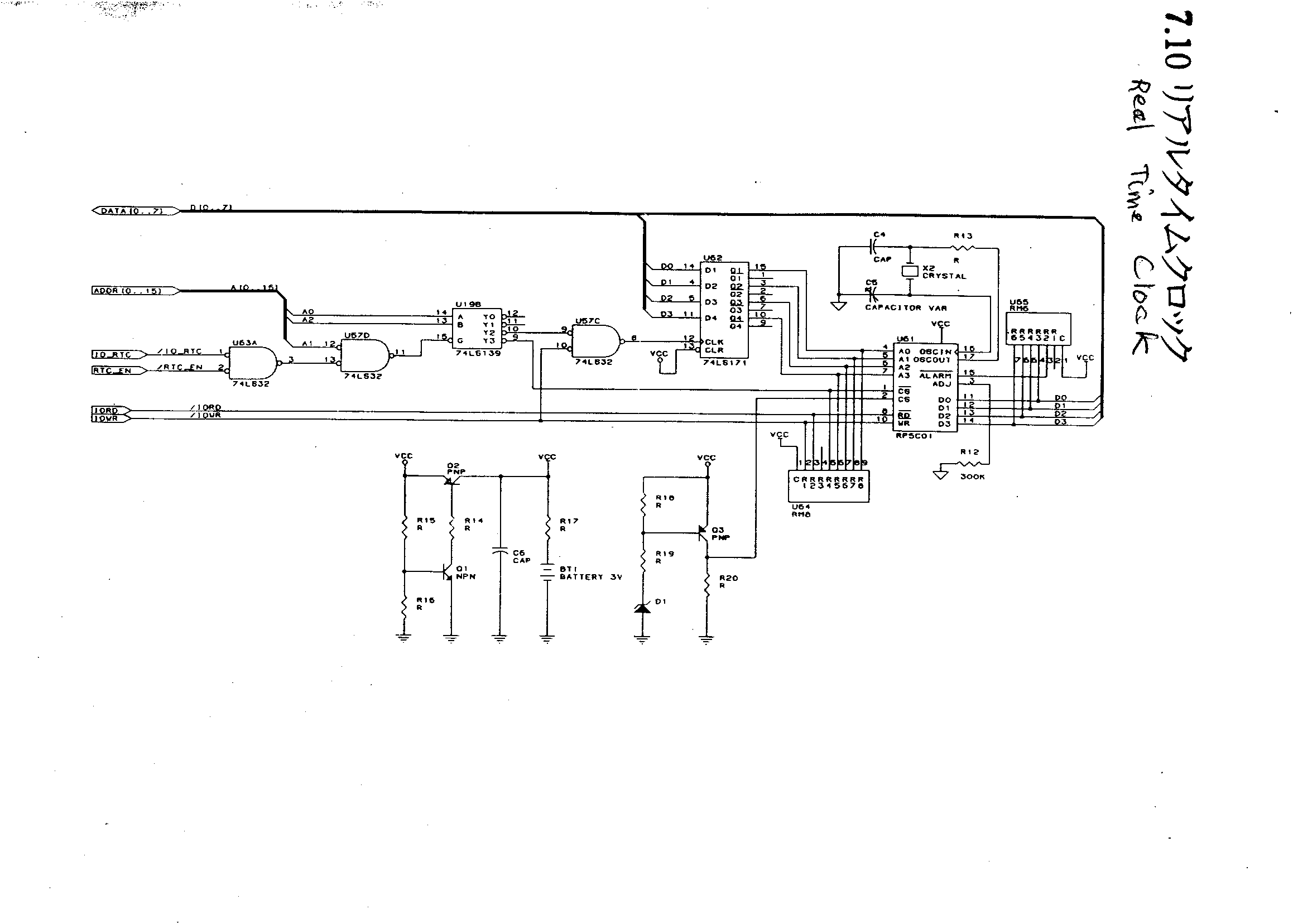

7.10 L'horloge en temps réel

cliquez sur l'image pour l'agrandir





:noel
Site web
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 9531

Le 01/07/2011 à 15h23

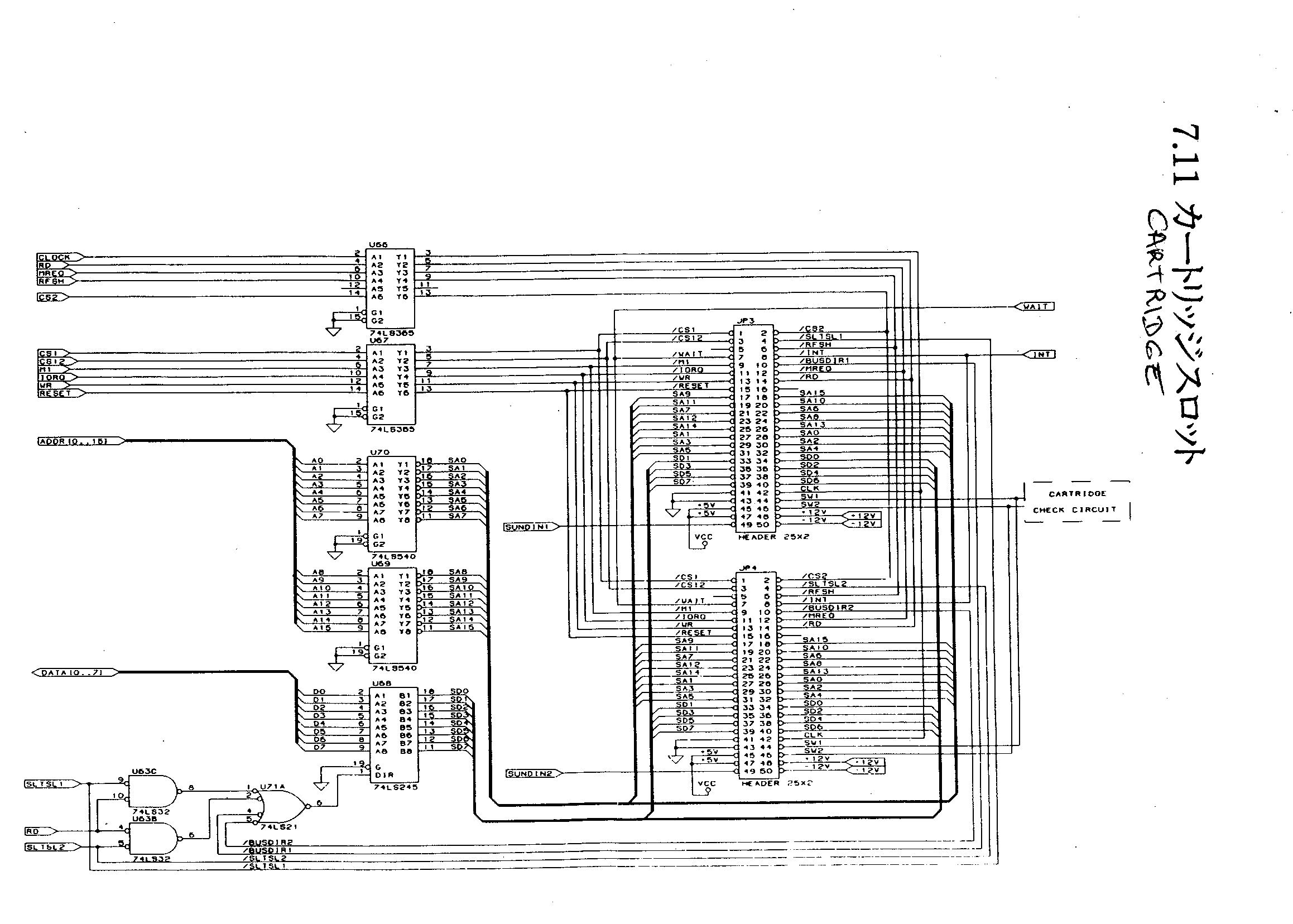

7.11 les ports cartouches

cliquez sur l'image pour l'agrandir





:noel
Site web
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 9531

Le 01/07/2011 à 15h29

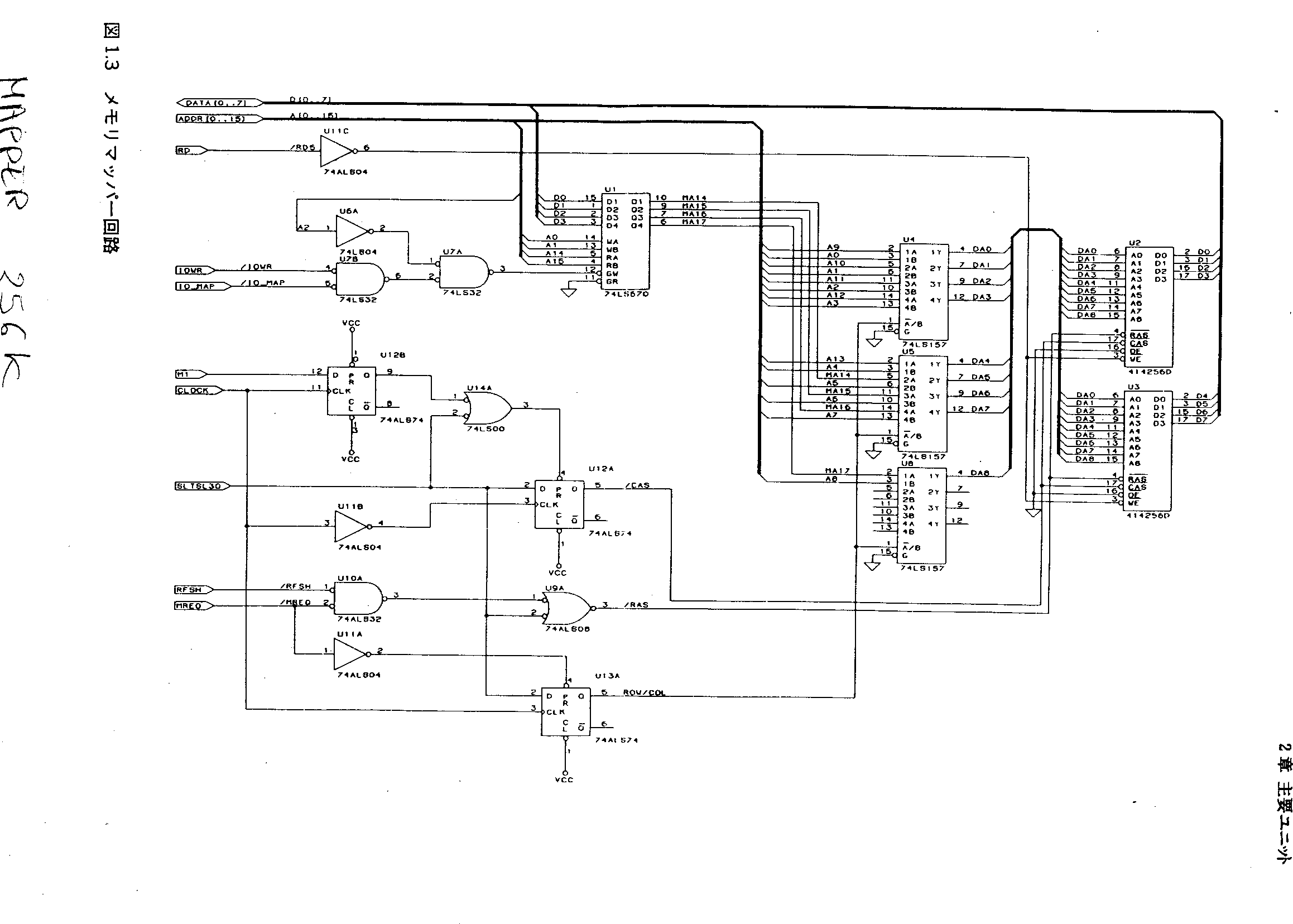

le mapper 256k ( qui remplace la mémoire principale de 64k )

cliquez sur l'image pour l'agrandir




:noel
Site web
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 9531

Le 01/07/2011 à 15h38
voila c'est terminé il ne vous reste plus qu'a construire votre propre MSX 2+ grace a ces schémas


:noel
Site web
TurboSEB Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++ Groupe : Shoutbox

Inscrit le : 08/08/2010 à 20h57

Messages: 5494

Le 02/07/2011 à 10h54
Jipe :

Citation :
voila c'est terminé il ne vous reste plus qu'a construire votre propre MSX 2+ grace a ces schémas




Effectivement , j'imagine une version ''spaghettis'' a la sauce Galine , Igal ou MSXLegend :lol



Plus serieusement , ca represente pas enormement de composants , mais c'est tres interessant pour le principe :top Edité par TurboSEB Le 02/07/2011 à 10h56
