L'atelier [Réglé] Montage 192k de VRAM pour un NMS-8250 et VG-8235

MSXlegend Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 18/06/2010 à 22h42

Messages: 4905

Le 08/06/2011 à 08h36
Apres quelque recherche, j'ai vu qu'il était possible d'augmenter la memoire de la VRAM afin d'avoir 192k dédié
Le montage a le mérite d'etres facile a faire. La modif se fera coté IC102 à IC105 (les RAM a gauche des memoires du MSX)


:heink Il faut 2 RAM 41464 ou des mb 81464 feront l'affaire

Les RAM se positionnent sur les IC102 et 105 ou les IC103 et 104, on a le choix

Pour ma part, j'ai choisi de les positionner sur les 102 et 105.

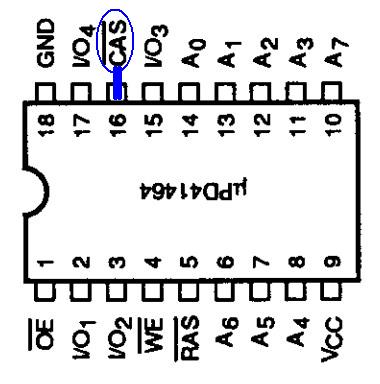

Il faut souder tous les pins a l'exeption des pins 16 qu'il faut relever un peu (en bleu)


Il reste juste a relier les 2 pins 16 des RAM directement a la broche 59 du VDP (que ce soit un VDP9938 ou 9958)

Si je n'ai pas fait d'erreur, avec test ram, on devrait normalement avoir 192k a l'affichage

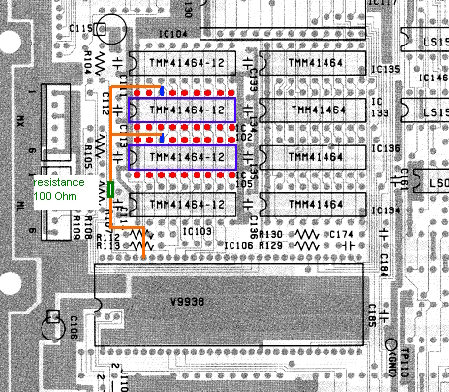

Voici le cablage ( :heink ** Schemas corrigé pour la broche 59 **)

Legend: En rouge se soude sur la puce du dessous, en bleu se releve un peu
Je teste ce Week end ^^ Edité par MSXlegend Le 16/07/2012 à 06h39


[NMS8250 MSX2+,4mo] ,SCC,Moonsound,Fm Stéréo,Music module,Sunrise CF,GFX9000,MFR,Console NeoDream,1PiMSX.
[NMS8220 MSX2+, FM, COVOX, Tada MIDI] ,Exp 4x, 512k RAM
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 9531

Le 08/06/2011 à 12h42
c'est vrai que recycler les mémoire d'origine sur un montage si simple pourquoi s'en priver :heink


attention ton schéma est faux :oups c'est la pin 59 comme indiqué dans le texte et la tu soude sur la pin 50 !!

sinon il faut souder la mémoire du bas sur celle située en dessous ( IC13 ) c'est plus pratique car les pattes seront plus éloignées

et il faut mettre une résistance de 100 ohms entre la patte 59 et le signal /CAS

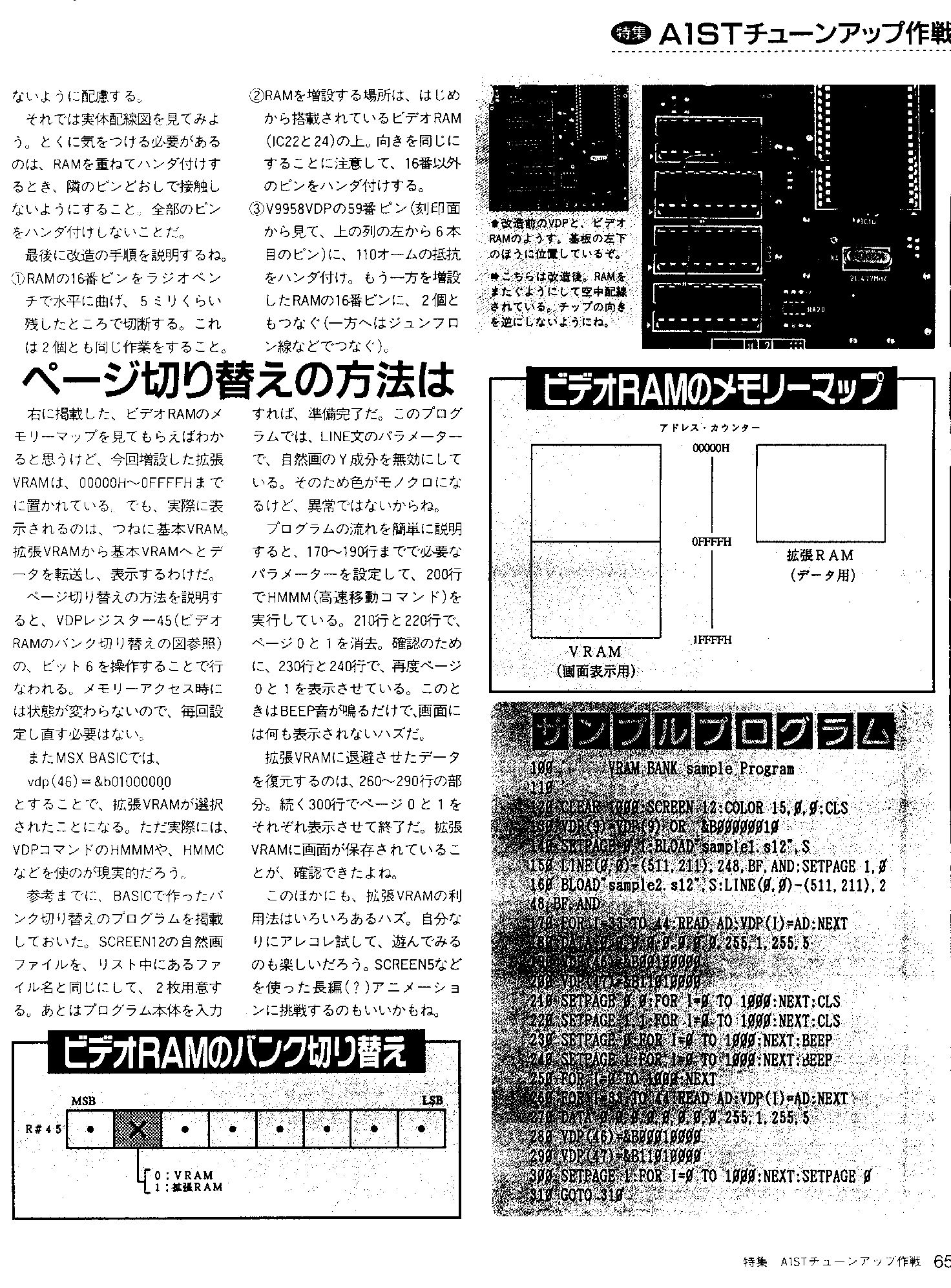

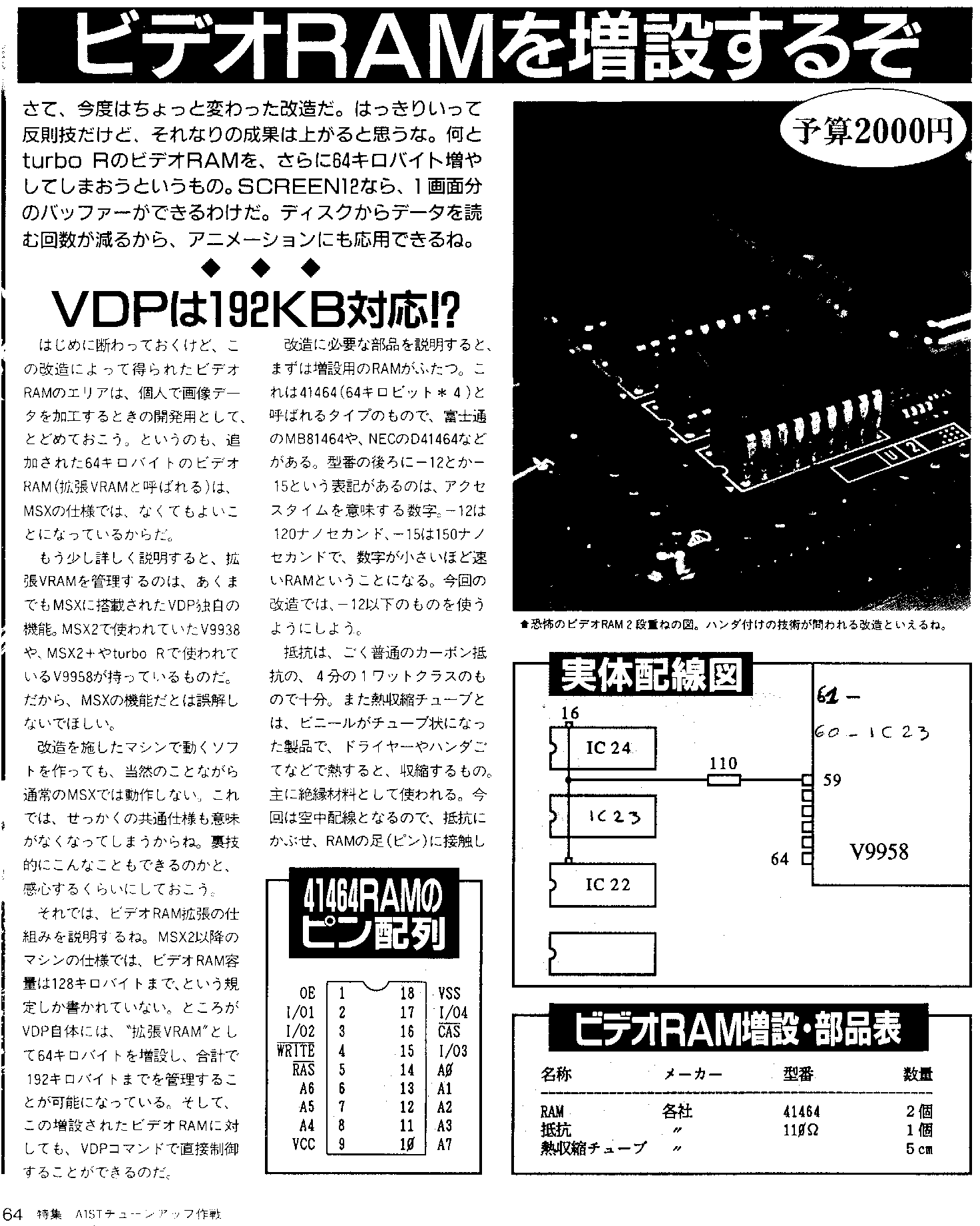

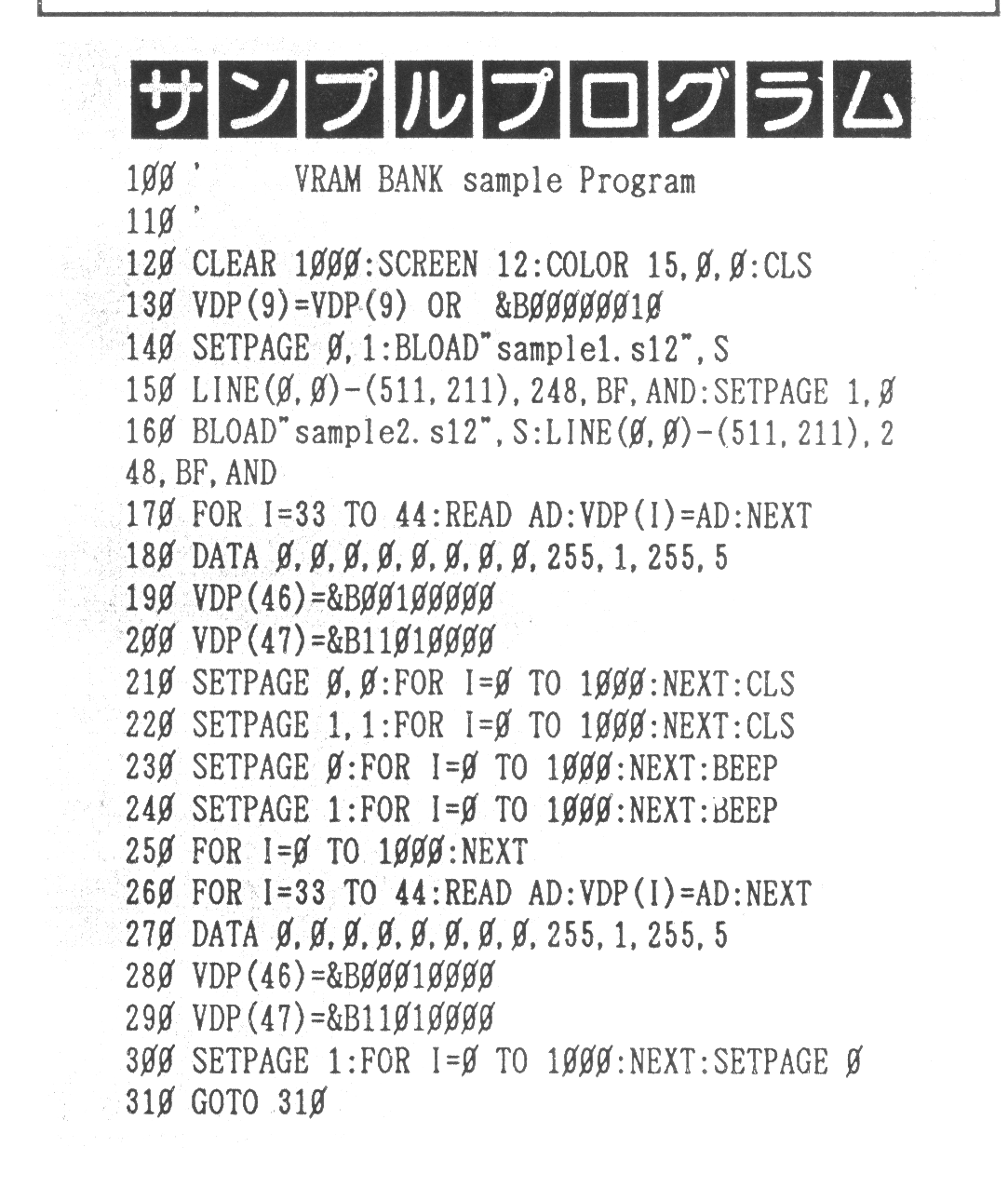

sinon pour l'employer ce n'est pas si simple j'ai le montage original sur un MSX Magazine Japonais ou il y a un exemple ( Jipe mode search )

je crois me souvenir que le programme FASTCOPY utilise ces192K de mémoire

ça ne rajoute pas directement des pages en screen 5 et la gestion screen 7 et 8 n'est pas comme on l'entendrait :gne


:noel
Site web
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 9531

Le 08/06/2011 à 13h50






:noel
Site web
MSXlegend Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : Shoutbox

Inscrit le : 18/06/2010 à 22h42

Messages: 4905

Le 08/06/2011 à 14h02
c'est rectifié pour la pin 59 (mal reveillé le matin :( )
Sympas le petit programme pour 2+ ;)
Les 100ohm c'est pour protéger le VDP ça doit etre ça :)

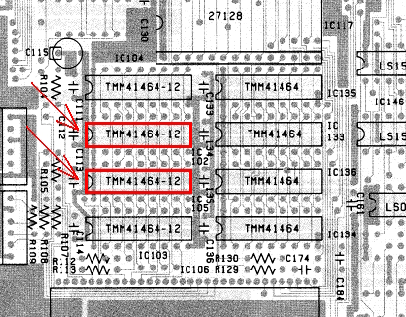

Par contre je pensait que l'on devait positionner les ram de cette façon:
