L'atelier Extension 64K de ram Elektor Juin 1988

Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 9531

Le 21/05/2011 à 12h54
ci joint les scans des pages d'elektor pour une extension mémoire de 64k en ram statique ( S-Ram )

64kram.zip

cette extension peut servir de mémoire 64k pour un MSX 16K ou 32K mais aussi de simulation de ROM pour les roms 16k 32k et 64k

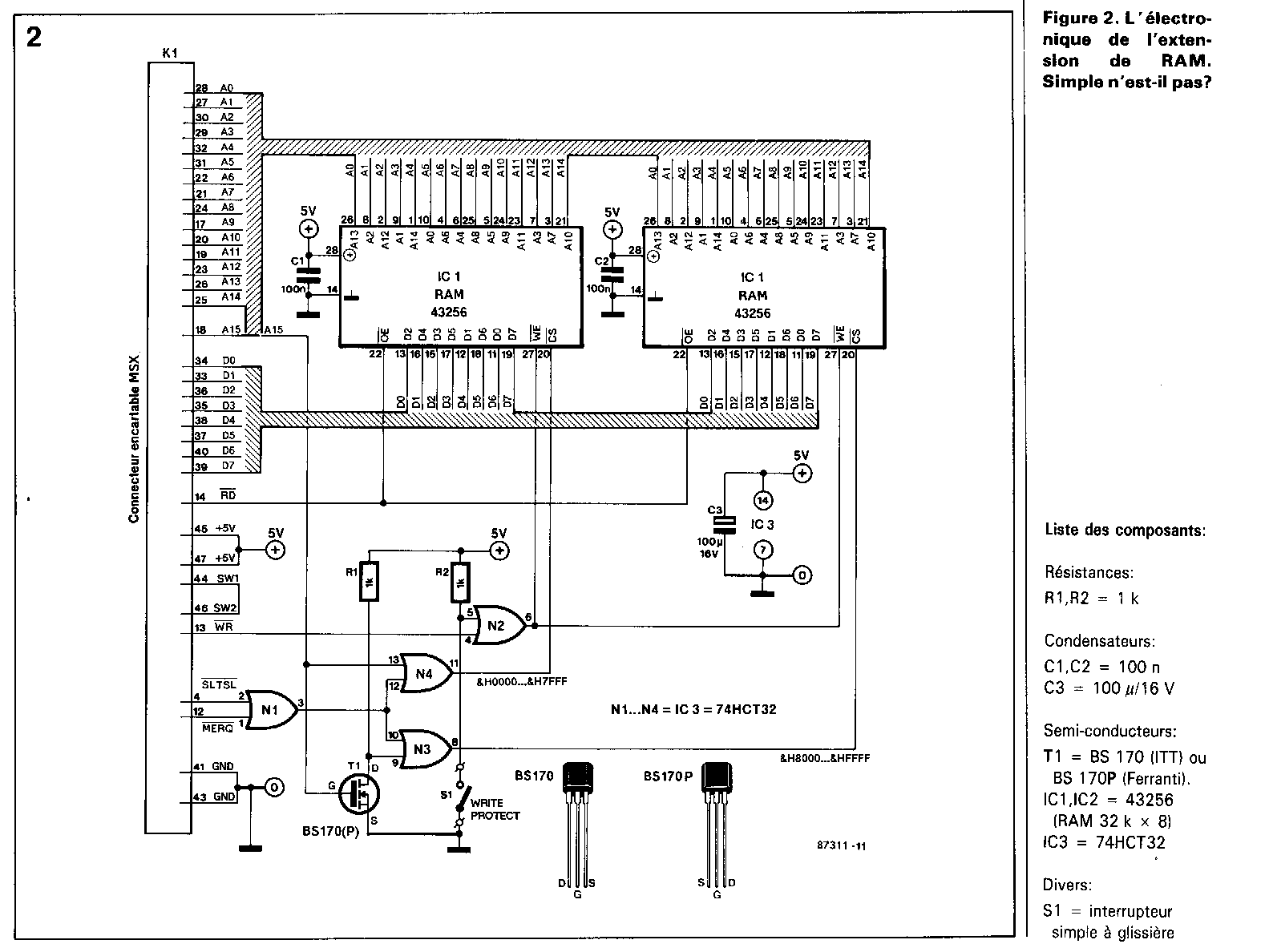

ci-dessous le schéma d'origine :

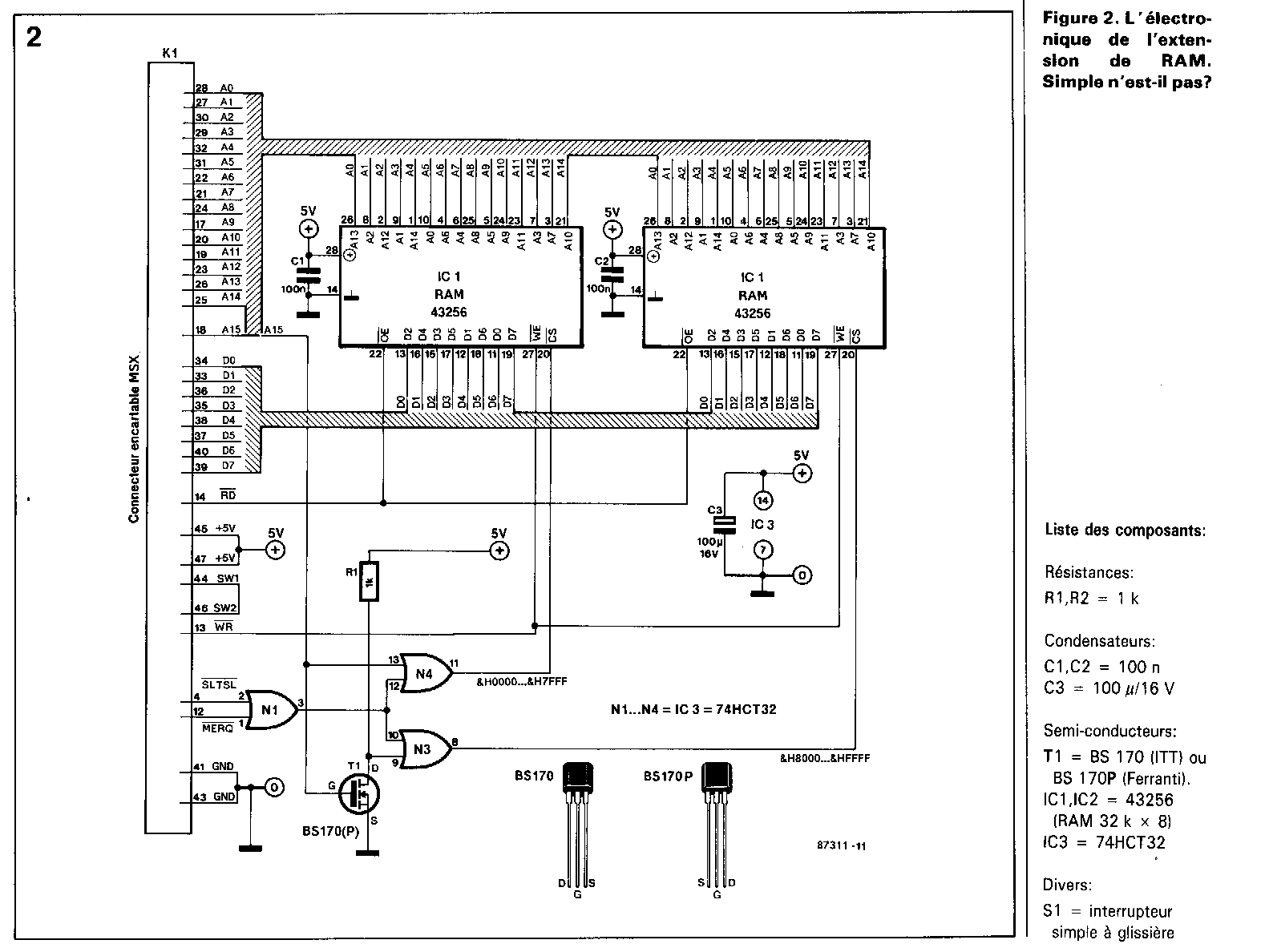

le schéma modifié pour ceux que la version rom n'interesse pas :

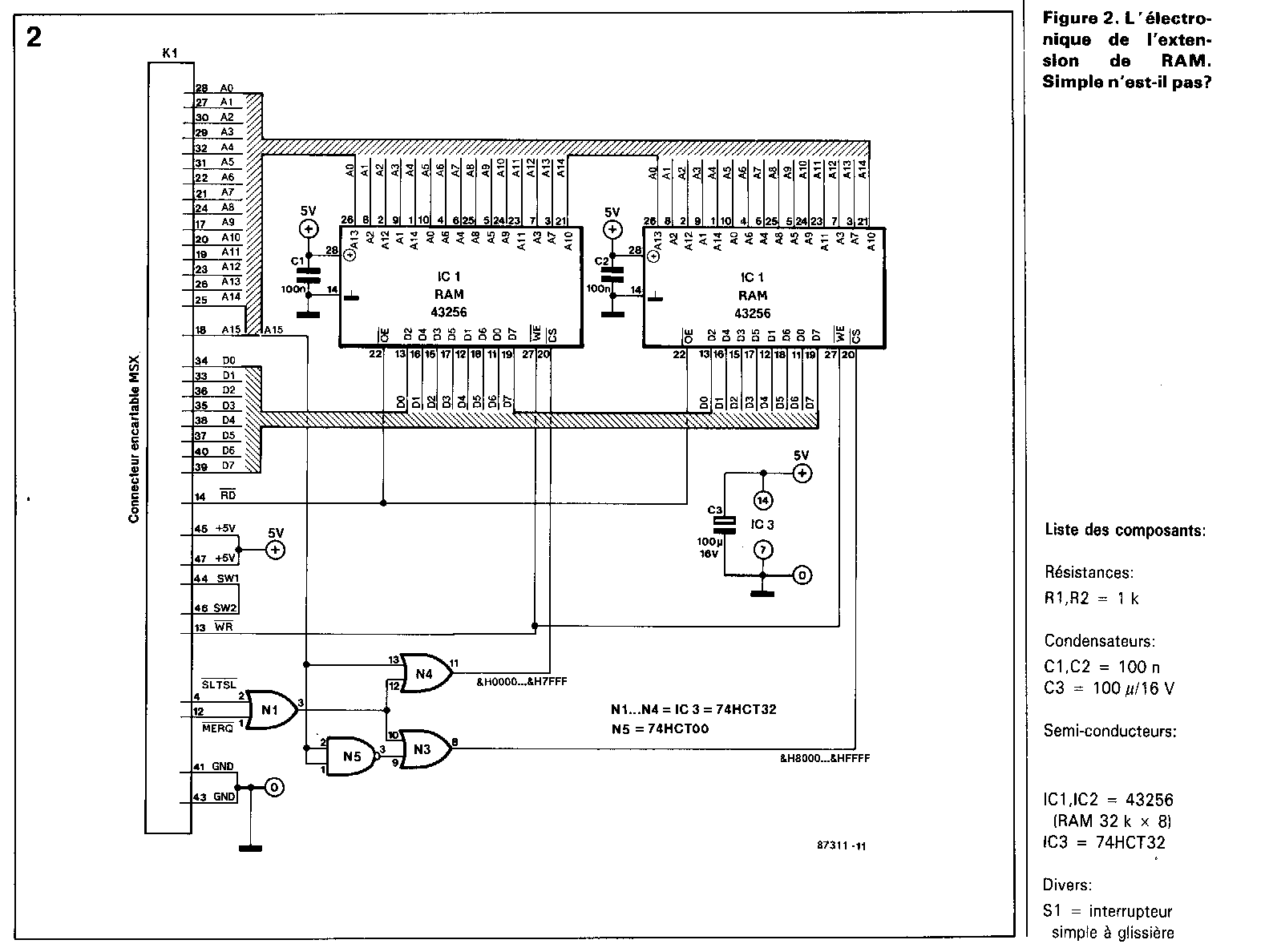

enfin le schéma avec une porte TTL 74HCT00 au lieu du transistor plus difficile a trouver :



dans le scan on trouve aussi les slots des emplacements mémoire de pas mal de MSX et la fameuse découpe du boitier K7 déja évoquée ailleurs


:noel
Site web
msx45 Membre non connecté

Villageois

Rang

Avatar

Inscrit le : 09/12/2009 à 21h08

Messages: 699

Le 21/05/2011 à 19h50
Salut JIPE ,
merci pour ce superbe article (cool les diverses versions...)

il existe plusieurs montages pour MSX qui sont parus dans ELEKTOR

Voici une site qui repertorie tout les montages ELEKTOR :
http://matthieu.benoit.free.fr/elektor.htm

j'ai extrais juste les montages MSX :

N° articleRubriqueAnnéeMoisPageSérieTort

18330Extensions MSX : bus d'E/S1001986234
18340Extensions MSX : carte de bus multi-connecteur1001986336
18350Extensions MSX : une cartouche universelle1001986257
19250Extensions MSX : carte de bus multi-connecteur170198677118340
20250Extensions MSX (4) : cartouche timer + interface d'E/S701987164
20260Extensions MSX (5) : programmateur d'EPROM70198734220260
20270Extensions MSX (5) : programmateur d'EPROM70198743220260
20410Module bus direction pour extensions MSX (1 et 2)701987761
20420Moniteur couleur TTL sur ATARI ST et MSX2701987451
20980Agrandisseur commandé par ordinateur (MSX)1101987736
22470Extension de RAM statique pour ordinateur MSX701988625
22540Ordinateur MSX & affichage à LCD701988765
24610EPROM pour MSX701989759
31870Bus d'extension universel pour MSX7019927104

Si on pouvait retrouver tous ces ELEKTOR , on pourrait mettre ca dans la section bricolage du village
ou peut etre cela pourrait faire une nouvelle section sur le fabuleux site de MSXLEGEND

A+ Edité par msx45 Le 21/05/2011 à 22h23
E-mail
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 9531

Le 21/05/2011 à 22h38
je dois en avoir une bonne partie , le probléme c'est la taille d'une image pour avoir un scan de bonne qualité d'ou le Zip


:noel
Site web
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 9531

Le 22/05/2011 à 14h31
a quoi ça sert une extension de 64k de nos jours ?

d'abord a émuler les jeux 64k en rom ce que les autres cartouches ne savent pas faire

batman , break in , dawn patrol , flight deck 2 , mashou no yataka goblin ( l'exemple )

goblin.zip

ci-joint un exemple d'un jeu 64k pour le faire fonctionner il faut mettre l'extension 64k dans le slot 1 et lancer le .bas

pour les curieux le jeu est découpé en 5 morceaux avec un header

la partie C000 a FFFF est en 2 morceaux de 8k car le chargement en partie haute de la mémoire est spécial


:noel
Site web
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 9531

Le 22/05/2011 à 14h43
pour les SRAM on peut en récupérer sur les mémoires cache des vieux PC

les UM61256 tournent sans probléme


:noel
Site web
Fabf Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 24/08/2010 à 20h55

Messages: 4833

Le 22/05/2011 à 15h49
Encore une bonne nouvelle
Merci pour ce bon WE Jipé ;)

Sur ce schéma on peut remplacer le 74HCT32 par un 74LS32 ?
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 9531

Le 22/05/2011 à 15h55
oui si on ne met pas le BS170 ( version 74LS00 ) car il peut y avoir des problémes de tension pour commuter


:noel
Site web
Fabf Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 24/08/2010 à 20h55

Messages: 4833

Le 22/05/2011 à 16h03
Super je passe ma commande
Si quelqu'un veut des 61256 j'en ai quelques un :D
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 9531

Le 22/05/2011 à 18h12
J'ai fait le recensement de mes numéros d'Elektor avec des articles pour MSX

j'ai tout sauf le Numero 106 d'Avril 1987

j'ouvrirai un nouveau post pour y loger les scans au fil du temps


:noel
Site web
msx45 Membre non connecté

Villageois

Rang

Avatar

Inscrit le : 09/12/2009 à 21h08

Messages: 699

Le 22/05/2011 à 18h30
Super , merci a toi JIPE
j'ai hate de voir tout ca

A+
E-mail
Fabf Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 24/08/2010 à 20h55

Messages: 4833

Le 24/05/2011 à 18h21
Jipé j'ai quelques questions avant de commencer
Est ce que les 61256 sont compatibles pin à pin avec les 43256 ou il faut adapter ?
Est il obligatoire de mettre 2 condos 100n alors qu'il sont en parallèles en fait ?
J'ai pas besoin de condo 100µ si j'utilise un 74LS32
Voila pour le reste ça devrait bien le faire ;)
Merci
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 9531

Le 24/05/2011 à 18h35
les mémoires sont compatibles broche a broche seul l'encombrement change
les condos de 100n sont la pour filtrer les creux de tensions lors du travail de la mémoire -> on peut s'en passer si les pistes ou fils sont courts
le condo de 100µ peut être enlevé aussi car l'alim des MSX est stable
voila qui simplifie la tache non !!


:noel
Site web
Fabf Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 24/08/2010 à 20h55

Messages: 4833

Le 24/05/2011 à 18h42
Oualala je vais m'ennuyer moi y a plus rien à souder :lol
Je vais mettre les rams près du + et du - comme ça les fils seront courts ;)
Sinon les 61256 sont bien moins larges que les 43256
Dès que j'ai les 74LS j'attaque le soudure, c'est mon Casio qui va être content ^^
Fabf Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 24/08/2010 à 20h55

Messages: 4833

Le 07/06/2011 à 21h24
Ca y est j'ai terminé mon extension 64ko
Fonctionne parfaitement avec des 61256
Plus qu'a remettre dans la boite et faire un zoli sticker ^^




Merci encore Jipé Edité par Fabf Le 07/06/2011 à 21h26
Fabf Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++

Inscrit le : 24/08/2010 à 20h55

Messages: 4833

Le 06/03/2012 à 21h53
J'ai rajouter un inter sur le SLTSL et j'ai testé SRAMLOAD
sram64ko.zip

J'arrive à faire tourner les roms 16ko par contre les roms 32ko me résistent encore :gre
Le programme charge bien la rom mais le MSX plante au redémarage

Jipe quand tu as fait tes essais tu a spécifié des paramètres ? Edité par Fabf Le 06/03/2012 à 21h59
