L'atelier Monter un drive 720k en interne dans un VG8235/19
Voici les modifications a faire sur la carte du VG8235/19 pour rendre la prise 14 points compatible avec celle du NMS8245

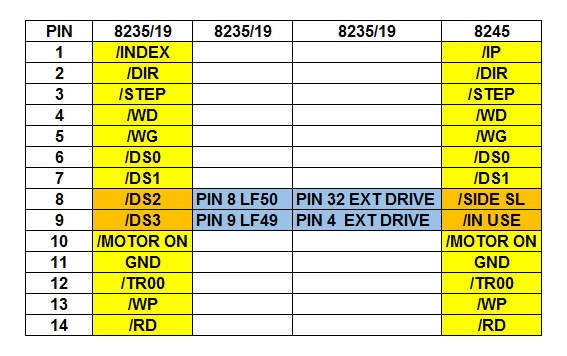

d'abord le tableau comparatif entre les 2 MSX

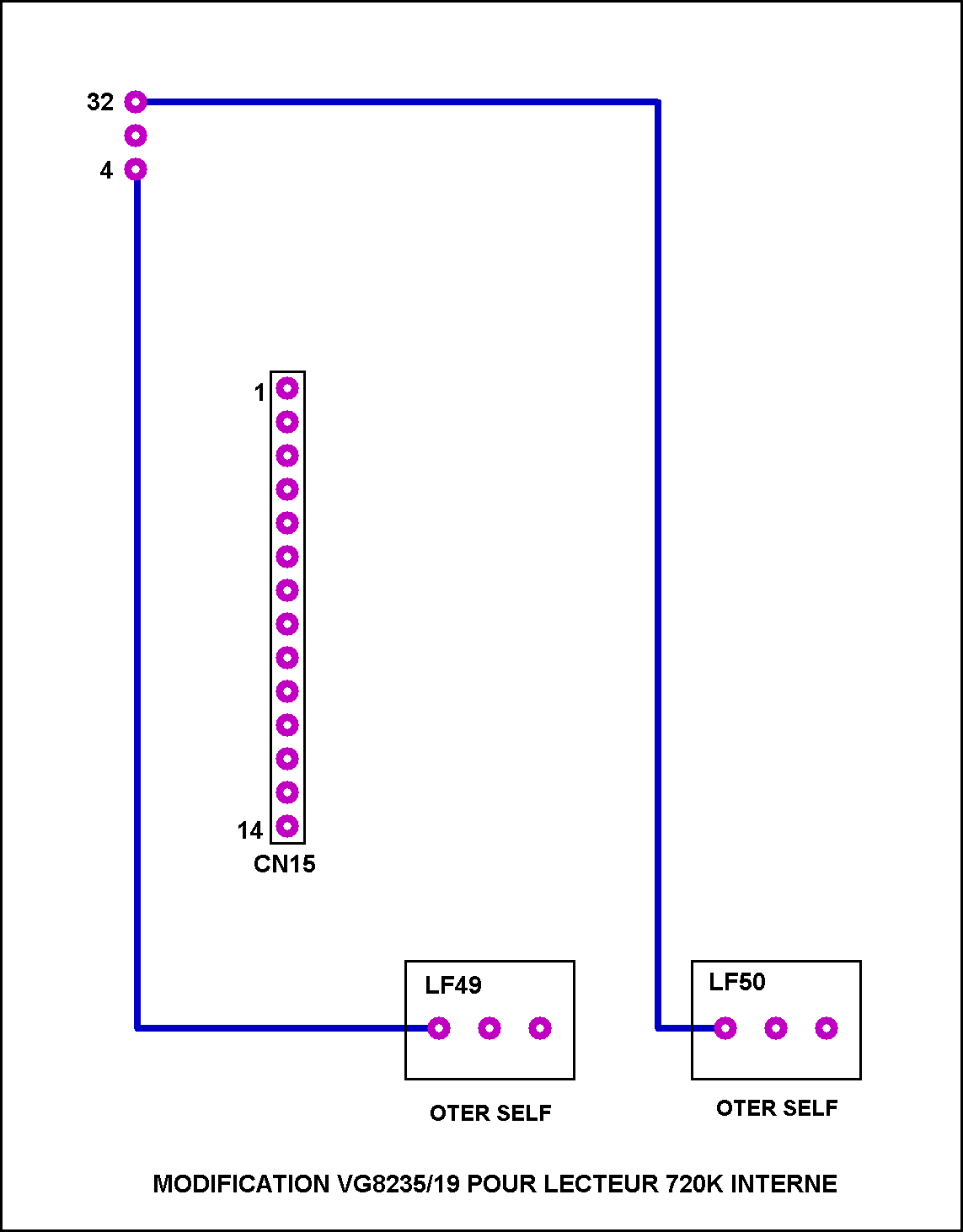

ensuite les modifs a faire
juste dessouder 2 selfs et relier 2 fils
d'abord le tableau comparatif entre les 2 MSX
ensuite les modifs a faire
juste dessouder 2 selfs et relier 2 fils
salut et merci

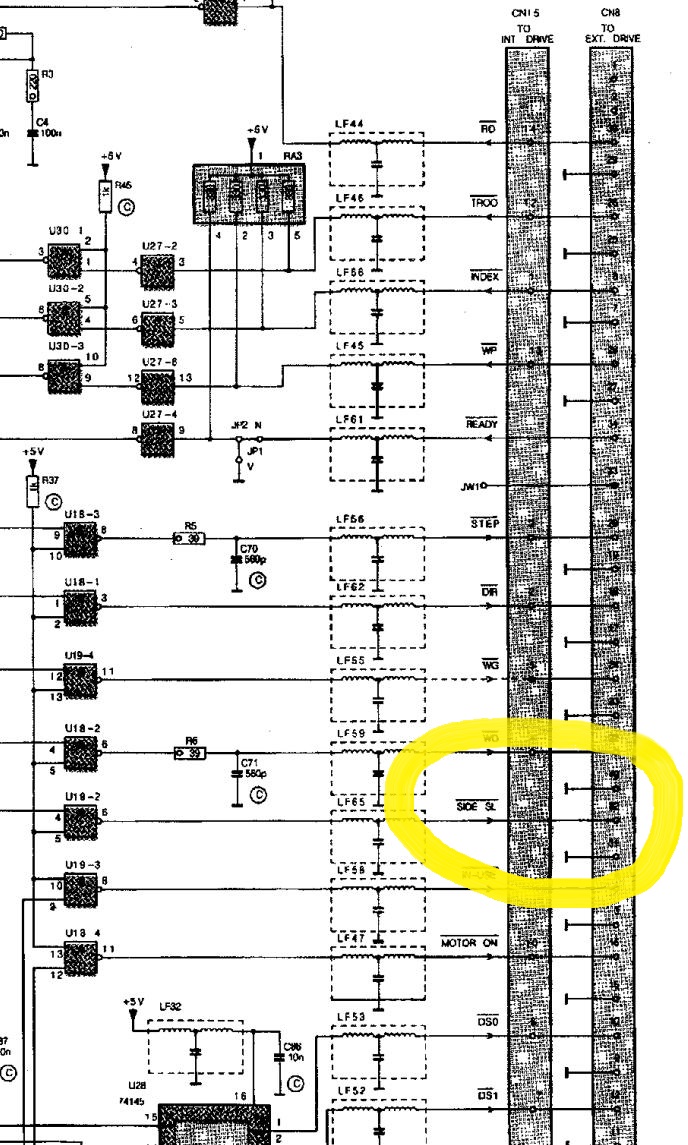

j'ai trouvez une photo de MSX LEGEND .. c'est la meme chose ainsi que le schema du service repair..
j'ai trouvez une photo de MSX LEGEND .. c'est la meme chose ainsi que le schema du service repair..
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO

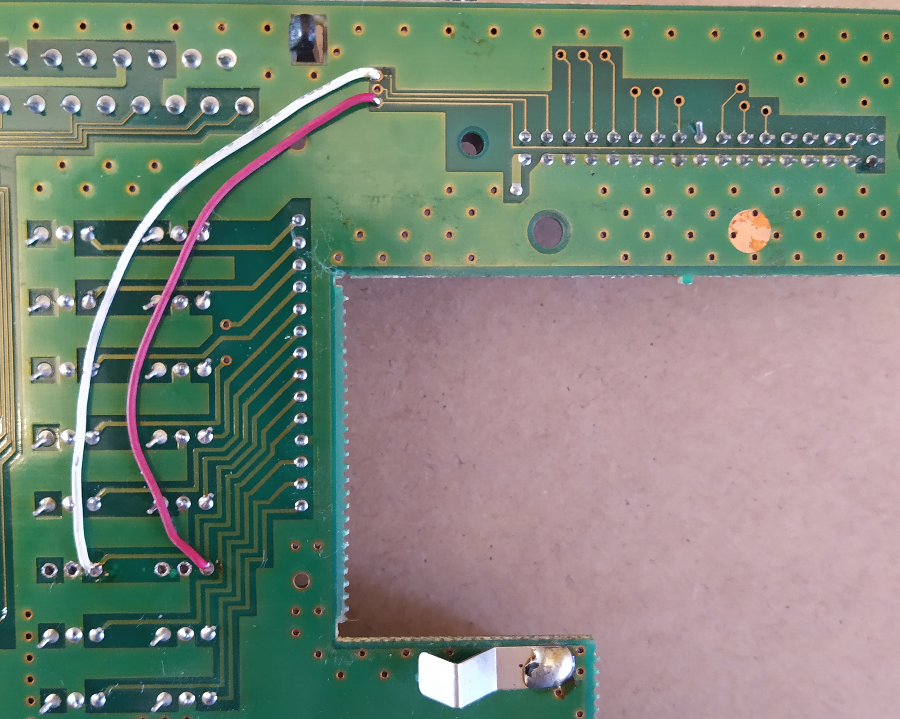

ma modif est bien plus propre et ne demande pas de couper de pistes
petite précision les 2 points a souder sont présents sur le circuit imprimé entre la prise EX DRIVE et SCART comme indiqué ci-dessus
petite précision les 2 points a souder sont présents sur le circuit imprimé entre la prise EX DRIVE et SCART comme indiqué ci-dessus
un enorme merci , c'est tout de suite plus lisible
je fais cela en debut de semane prochaine
merci merci et bon weekend
je fais cela en debut de semane prochaine
merci merci et bon weekend
JIPE une question ??
pourquoi enlever les selfs ?? le signal est traversant ce n'est qu'un filtre ??
vu que le signal vient du connecteur externe et raccorder au connecteur interne !!
peut etre que les filtres force un etat ??
Merci par avance
pourquoi enlever les selfs ?? le signal est traversant ce n'est qu'un filtre ??
vu que le signal vient du connecteur externe et raccorder au connecteur interne !!
peut etre que les filtres force un etat ??
Merci par avance
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
regarde bien le schéma c'est pour éviter de couper les pistes entre U28 /Y2 /Y3 et les 2 selfs LF50 LF49
qui servent aux signaux /DS2 et /DS3 qui sont dèja câblés sur les pin 8 et 9 du connecteur 14 pins
ces selfs ne servent que d'anti parasites pour des perturbations qui pourraient être causées sur des appareils externes genre poste de radio
qui servent aux signaux /DS2 et /DS3 qui sont dèja câblés sur les pin 8 et 9 du connecteur 14 pins
ces selfs ne servent que d'anti parasites pour des perturbations qui pourraient être causées sur des appareils externes genre poste de radio
Ok merci de la reponse !!
Quel puit de science ce JIPE !!!
Quel puit de science ce JIPE !!!
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
je viens de faire la modification proposé par JIPEMSX
et cela fonctionne parfaitement
un immense merci à vous deux pour cette solution .
bonnne journée
et cela fonctionne parfaitement
un immense merci à vous deux pour cette solution .
bonnne journée
