Le 14/11/2020 à 17h04
Bonjour ,
j'ai un soucis avec mon MSX1 SONY HB75P
Le clavier ne fonctionne presque plus

------------------
Voici la liste des touches qui fonctionnent encore :
Q W Z
F1 F2 F3 F4 F5
HAUT BAS DROITE GAUCHE
RESET
HOM STOP INS DEL
CAPS
---------------------

J'ai démonté entièrement le clavier , pas de saleté , pas vu de piste coupée

J'ai remplacé le 74LS145 (IC22) qui gère de KS0 a KS8 mais toujours pareil

Je me pose des questions sur le 8255 (PPI)
Si vous avez des idées je suis preneur....
E-mail
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10287

Le 14/11/2020 à 18h42

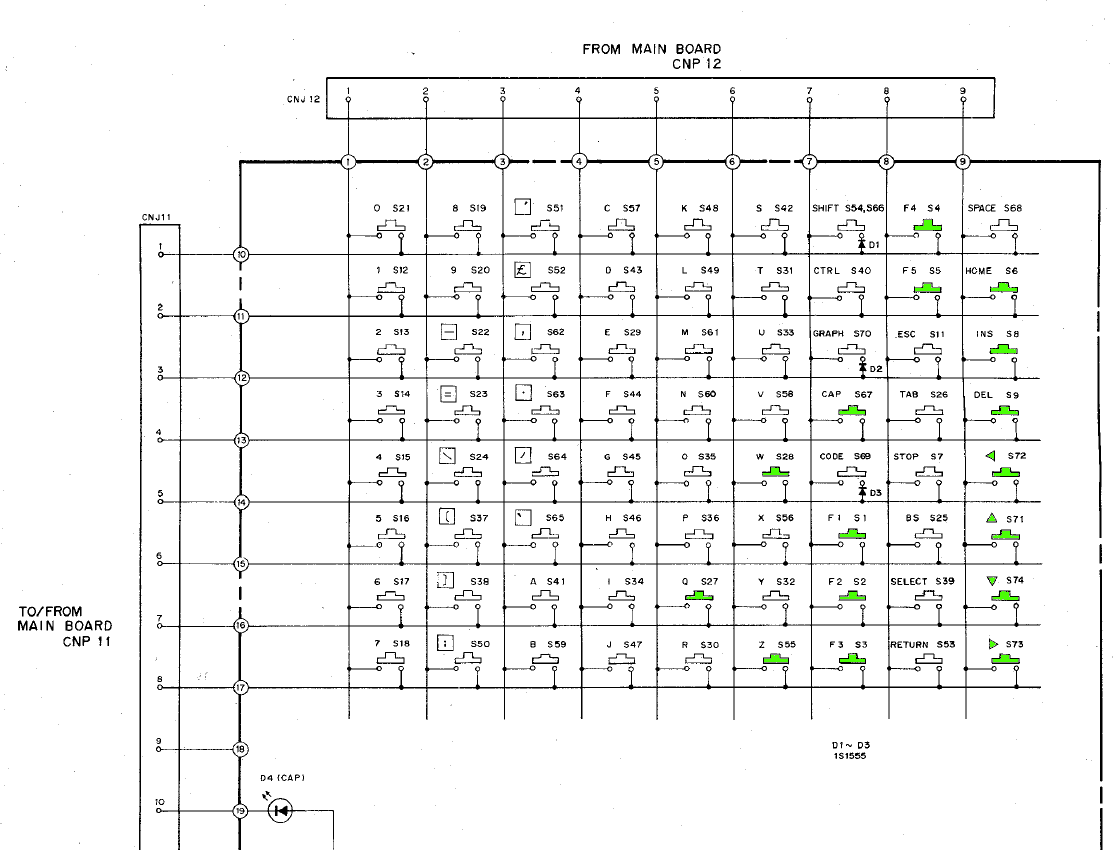

voici les touches qui fonctionnent encore sous forme de schéma



d'aprés les touches en vert tu devrait en avoir plus qui fonctionnent

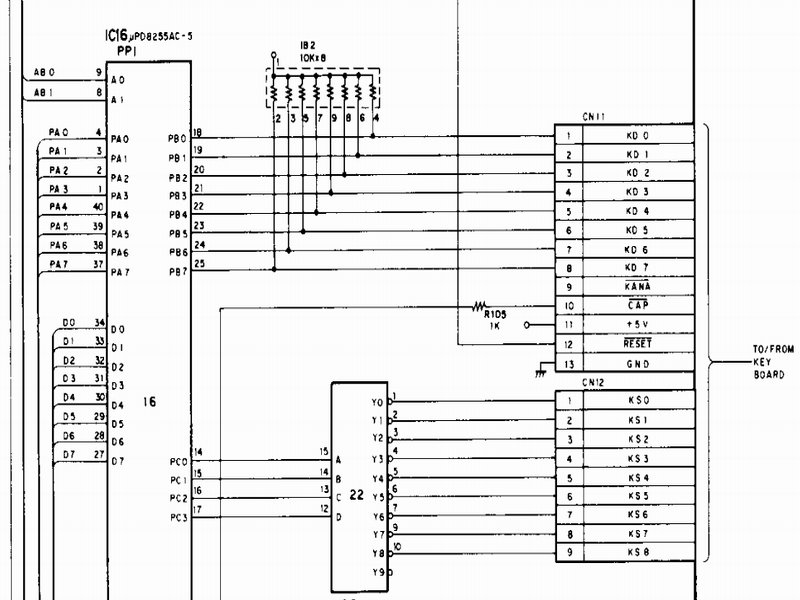

tu peux tester ton PPI en shuntant une broche de CN11 avec une broche de CN12

exemples :
CN11 pin 1 avec CN12 pin 1 ça doit afficher 0 sur l'écran
CN11 pin 2 avec CN12 pin 2 ça doit afficher 9 sur l'écran

regarde la matrice du clavier pour mieux comprendre


:noel
Site web
msx45 Membre non connecté

Villageois

Rang

Avatar

Inscrit le : 09/12/2009 à 21h08

Messages: 868

Le 14/11/2020 à 19h54
En shuntant les pins de CN11 et CN12 ça fonctionne
Donc le problème ne vient pas de la carte mère mais du clavier

Tu as une méthode pour tester le clavier ?
E-mail
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10287

Le 14/11/2020 à 20h09
j'ai rapidement testé sur un vieux clavier de HB75 dont il manquait des touches

je n'ai pas la même valeur de résistance sur toutes les touches ça varie entre 60 et 180 ohms

je fait un désoudage demain pour voir comment c'est fait a l'intérieur

j'ai déja eu des problémes avec des anciens boutons a souder qui avaient l'air argentés a l'intérieur mais donc les contacts s'étaient oxydés


:noel
Site web
msx45 Membre non connecté

Villageois

Rang

Avatar

Inscrit le : 09/12/2009 à 21h08

Messages: 868

Le 15/11/2020 à 11h12

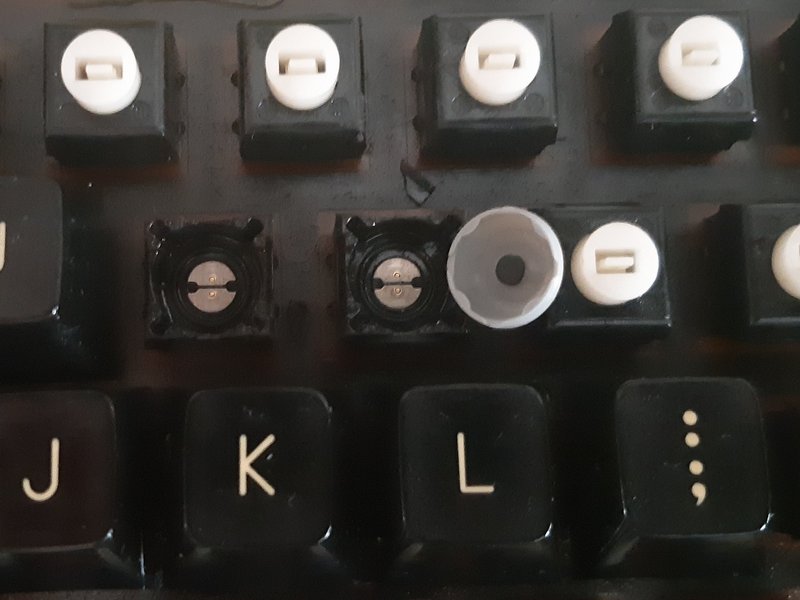

J'ai démonté les touches du clavier
Voici une petite photo :

E-mail
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10287

Le 15/11/2020 à 11h16
j'ai démonté la partie touches de la coque et en fait ce clavier possède deux sorte de touches

F1 F2 F3 F4 F5 EFE STOP INS SUP RESET et les 4 touches de direction n'ont pas la même technologie

donc tu n'a que Q W Z et Caps qui répondent bien

j'avais pas encore vu ton post

ça a l'air d'étre une couche conductrice comme sur les claviers de HB700 coté touche

tu peux essayer de nettoyer cette partie avec un coton tige et de l'eau déminéralisée

de l'autre coté il faut frotter les contacts avec une gomme comme on en trouvais sur certains crayons de bois

PS si le petit morceau de plastique cassé provient d'une touche c'est que ça a l'air super fragile

est tu sur que ça ce remonte ?


:noel
Site web
msx45 Membre non connecté

Villageois

Rang

Avatar

Inscrit le : 09/12/2009 à 21h08

Messages: 868

Le 15/11/2020 à 11h23
Oui j'ai Q W Z et 2 qui répondent
En faisant toucher les 2 petits contacts doré ça fonctionne
Quand je remet le capuchon en gomme ça ne fonctionne plus
Quand je remet la touche dessus ça ne fonctionne plus
Je crois que le problème vient des petits capuchons en gomme Edité par msx45 Le 15/11/2020 à 11h26
E-mail
TurboSEB Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++ Groupe : Shoutbox

Inscrit le : 08/08/2010 à 20h57

Messages: 5776

Le 15/11/2020 à 11h30
Faut appliquer la méthode de MSXLegend avec son crayon de bois.
En déposant du graphite sur les contact. :tea



MSX 1&2 + Moniteurs+divers (environ 0.70Tonnes)

Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10287

Le 15/11/2020 à 11h32


:noel
Site web
msx45 Membre non connecté

Villageois

Rang

Avatar

Inscrit le : 09/12/2009 à 21h08

Messages: 868

Le 15/11/2020 à 11h46
Le nettoyage ne suffit pas
Le crayon graphite ne fonctionne pas non plus
J'ai mis un petit bout d'aluminium au fond du contact touche et la ça fonctionne très bien
Donc je suis bon a faire toute les touches comme ça
Je pense que c'est les petits picots dorés qui sont usées
C'est bizarre comme panne......

Un petit conseil pour démonter les touches complètement (pour accéder aux picots) sans casse ?
E-mail
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10287

Le 15/11/2020 à 11h54
pas encore essayé mais je commencerai par les dessouder du circuit ;)


:noel
Site web
msx45 Membre non connecté

Villageois

Rang

Avatar

Inscrit le : 09/12/2009 à 21h08

Messages: 868

Le 15/11/2020 à 12h02
Je pensais qu'en mettant ce bout d'aluminium au fond du contact touche ça ferai contact tout le temps
Mais les picots doivent êtres tellement usés que ça ne fait contact que quand on appuie dessus

Déjà testé sur 2 touches (o et i) et c'est OK
Je vais essayé de trouver une solution pour pas dessouder toutes les touches

Edité par msx45 Le 15/11/2020 à 12h04
E-mail
TurboSEB Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++ Groupe : Shoutbox

Inscrit le : 08/08/2010 à 20h57

Messages: 5776

Le 15/11/2020 à 12h06
D'après le premier lien de Jipe, c'est bien du graphite qui compose le contact des touches d'origine, donc la technique du crayon de bois n'a rien de farfelu en faite.

Questions:

- comment ont étés fabriquer ces contacts a l'origine ?
Pastille conductrice collé ou trempage dans un produits,....
Par un principe chimique, genre fixation par électrolyte ?

- le contact est-il :
*sale, poussière,...
*Oxider, air, eau,...
Mettre un sachet de silice fixé dans son clavier (contient du fer qui fixe l'oxygène et l'oxydation)

- MSXLegend met du graphite sur le contact du caoutchouc ET sur les contacts de la membrane du clavier il me semble :tea
http://msxvillage.fr/forum/topic.php?id=725#m11320
Mais si tu a deja pratiqué sans que ça fonctionne !?
Privilégié les cabochons qui fonctionnent sur les touches indispensables, Return, espace, touche de direction,.... :)

Edité par TurboSEB Le 15/11/2020 à 12h16



MSX 1&2 + Moniteurs+divers (environ 0.70Tonnes)

Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10287

Le 15/11/2020 à 15h08
bon j'ai repris le probléme et essayé la solution papier aluminium mais autrement

d'abord j'ai dessoudé une touche et ça se démonte trés bien en déclipsant la partie supérieure

ensuite j'ai collé un petit carré de papier alu ménager sur la partie en graphite

une petite goute de colle déposée avec la pointe d'un cure-dent et le papier positionné avec une pince a épiler ( pas celle de madame quand même ;) )

on laisse sécher 20 mn puis on replie les bords du papier alu vers l'intérieur pour épouser la forme du caoutchouc

on remonte le tout et là miracle on passe a une valeur proche de 0 ohms

ne pas se tromper dans le sens de la partie plastique blanche au remontage

il faut juste être patient et minutieux


:noel
Site web
Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 10287

Le 15/11/2020 à 15h19

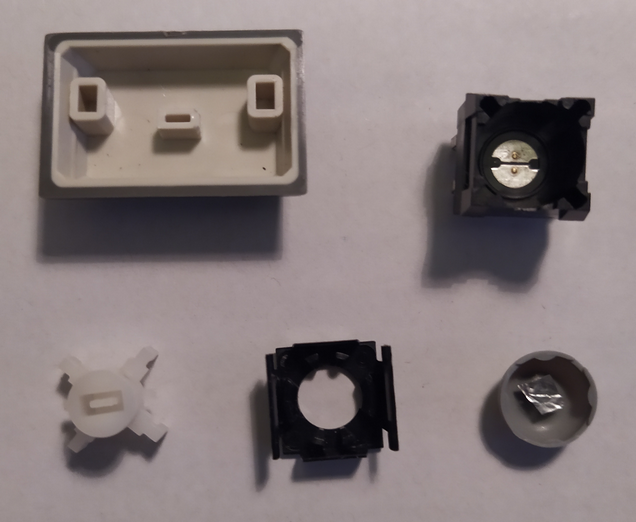

voici une photo de la touche démontée

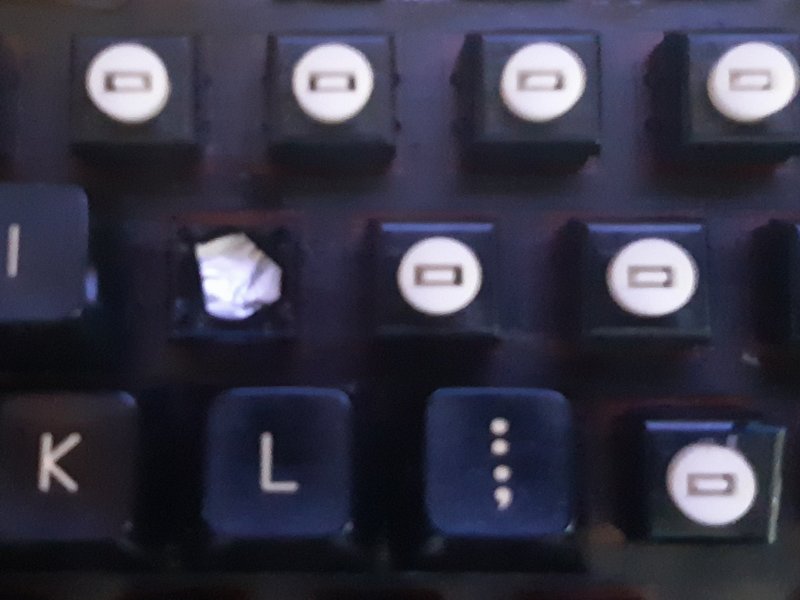

et une du papier alu replié mais pas réussi a avoir mieux :(
