L'atelier Canon V20 : fabriquer un cable vidéo

dr6931 Membre non connecté

Vagabond

Rang

Avatar

Inscrit le : 31/08/2010 à 19h19

Messages: 7

Le 31/08/2010 à 19h22
Bonjour,

Je possède un Canon V20 mais je n'ai plus le câble vidéo.
J'ai donc commandé une prise DIN 8 Pins mais celle-ci rentre très mal dans la prise femelle du Canon V20.
J'ai lu dans le forum que ce n'est pas tout à fait la même prise DIN.

Comment faire ?
Quelqu'un vendrai un tel câble ?

Merci pour votre aide

TurboSEB Membre non connecté

Conseiller Municipal

Rang

Avatar

Groupe : compte ++ Groupe : Shoutbox

Inscrit le : 08/08/2010 à 20h57

Messages: 5494

Le 31/08/2010 à 19h39
En effet il y a deux prises din différente

il faut taper canon V20 dans l'onglet recherche du site et tu verra une photo des deux prises din de MSXOZAURE



MSX 1&2 + Moniteurs+divers (environ 0.70Tonnes)

Polaris Membre non connecté

Villageois

Rang

Avatar

Inscrit le : 04/10/2009 à 19h50

Messages: 258

Le 31/08/2010 à 20h14
Je pense que j'ai ta prise dispo

Par contre pourrais tu prendre une photo de celle que tu as achetée?

merci

dr6931 Membre non connecté

Vagabond

Rang

Avatar

Inscrit le : 31/08/2010 à 19h19

Messages: 7

Le 01/09/2010 à 00h03

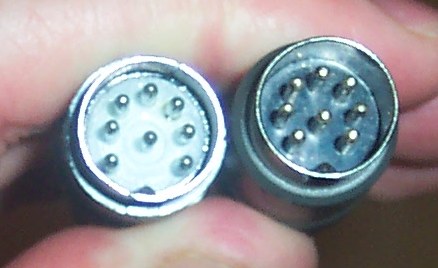

Voici la photo de l'embout que j'ai acheté :



Si tu as un tel câble, même tout fait ce serait encore mieux, je suis prêt à te l'acheter.

Merci d'avance !

Polaris Membre non connecté

Villageois

Rang

Avatar

Inscrit le : 04/10/2009 à 19h50

Messages: 258

Le 01/09/2010 à 00h29


Donc a gauche V20 a droite PHC28L.

J'ai donc bien une prise din pour le V20 et une péritel.

Jipé as tu le brochage d'un V20?

Veut tu que je le fasse?

Tout les V20 sont ils cablés pareil?

Peut tu poster une photo de la prise sur ta machine?

:hum

dr6931 Membre non connecté

Vagabond

Rang

Avatar

Inscrit le : 31/08/2010 à 19h19

Messages: 7

Le 01/09/2010 à 10h20
Bonjour,

Merci de me tenir au courant,
je suis OK pour vous acheter le cable DIN/PERITEL réalisé.
Merci de m'indiquer le cout quand même :)

Merci

Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 9531

Le 02/09/2010 à 19h06

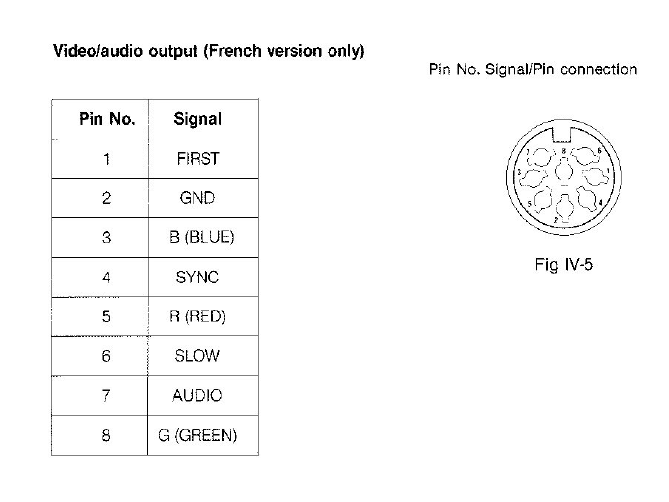

tout droit sorti de la doc constructeur désolé pour la qualité

attention le brochage de la prise DIN 8 broches est faux voir le post plus bas SVP

l'ordre des signaux lui est bon



promis je vous le met en français demain car la les signaux sont inédits même pour moi


:noel
Site web
Polaris Membre non connecté

Villageois

Rang

Avatar

Inscrit le : 04/10/2009 à 19h50

Messages: 258

Le 02/09/2010 à 20h37
bonsoir,

re-merci Jipé.

Bon donc je veut bien souder le cable.
Par contre dr6931 dommage de ne pas être passer par le forum de présentation avant ta requete.c'est sympa pour tous le monde :)

Si tu veut toujours le cable on continue en MP pour l'adresse d'expedition.

voila bonne soirée.


cablage vidéo V20
1 first commutation rapide 5V
2 ground masse
3 blue bleue
4 sync synchro
5 red rouge
6 slow commutation lente 12V
7 audio son
8 green vert

Walter Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h33

Messages: 1872

Le 02/09/2010 à 22h50
On connaît la chanson : dépannez-moi, et salut à tous (facultatif) ! :(

Pas grave : ces informations servent pour d'autres ! :d
Franck Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 22h54

Messages: 3051

Le 03/09/2010 à 09h07
Restons sur la présomption d'innocence Walter. Je suis persuadé que dr6931 va nous faire une jolie présentation :)

Walter Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h33

Messages: 1872

Le 03/09/2010 à 13h22
Ce n'est pas un crime. L'internet sert à obtenir des informations utiles, et personne n'est obligé d'une quelconque adhésion. :)
dr6931 Membre non connecté

Vagabond

Rang

Avatar

Inscrit le : 31/08/2010 à 19h19

Messages: 7

Le 03/09/2010 à 17h12
Ok et merci pour le câble, on continue en MP.

Pour les curieux et ceux qui croyait que je ne me présenterai jamais :)

j'ai marqué ma petite présentation

A+ Edité par dr6931 Le 03/09/2010 à 17h14

Franck Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 22h54

Messages: 3051

Le 03/09/2010 à 17h17
Merci dr6931 :)

dr6931 Membre non connecté

Vagabond

Rang

Avatar

Inscrit le : 31/08/2010 à 19h19

Messages: 7

Le 20/09/2010 à 14h34
Bonjour,

Merci, le câble est bien arrivé ce jour.
Mais... il ne fonctionne pas, l'image est rose et noir et ne fait que sauter en permanence, parfois, elle se stabilise (pour quelques secondes et ça resaute).
J'ai essayé de bouger un peu la prise, de rebooter. Pas moyen de se débarrasser de cette couleur rose/noir.
Zut ! J'ai l'impression que ce n'est pas pour aujourd'hui que je vais rejouer à mon MSX

Jipe Membre non connecté

Maire-adjoint

Rang

Avatar

Association

Inscrit le : 02/10/2009 à 19h41

Messages: 9531

Le 20/09/2010 à 15h01
les cables din ça reste un vrai mystére

tu l'a branché sur quel sorte d'écran ?


:noel
