L'atelier Un FS-A1 rouge qui a perdu son rouge
Reprise du message précédent
tous les voltmétres peuvent mesurer une tension , fait une photo de ton modéle et de tes pointes de toucheen regardant le dessous de la carte on voit des soudures "séches" sous les condos , ça fait un petit cercle plus foncé dans la soudure
regarde de plus prés si il faut les refaire
J'ai trouvé une page qui donne une méthode pour mettre un switch permettant de désactiver les logiciels interne.
http://hirospage.web.fc2.com/archive/pc/x/modify/inv-soft/a1-inv-soft.html
La méthode est moins simple que je pensais. Elle nécessite de faire un petit circuit imprimé.
Oui, lorsqu'on peut accéder aux pastilles ou aux broches. Là ce n'est pas possible. Je vais refaire au moins toutes les soudures en rapport avec le signal rouge. J'espère que ça suffira. Edité par GDX Le 20/11/2015 à 01h24
http://hirospage.web.fc2.com/archive/pc/x/modify/inv-soft/a1-inv-soft.html
La méthode est moins simple que je pensais. Elle nécessite de faire un petit circuit imprimé.
Jipe :
tous les voltmétres peuvent mesurer une tension
Oui, lorsqu'on peut accéder aux pastilles ou aux broches. Là ce n'est pas possible. Je vais refaire au moins toutes les soudures en rapport avec le signal rouge. J'espère que ça suffira. Edité par GDX Le 20/11/2015 à 01h24
sur les pins du bas on peux mesurer, il suffit de mettre le moins sur une masse et de mettre la pointe de touche sur la pin voulue
reste un repérage a faire car il n'y a pas de numéros sur le circuit
reste un repérage a faire car il n'y a pas de numéros sur le circuit
Je comprends pas bien ce que tu cherches

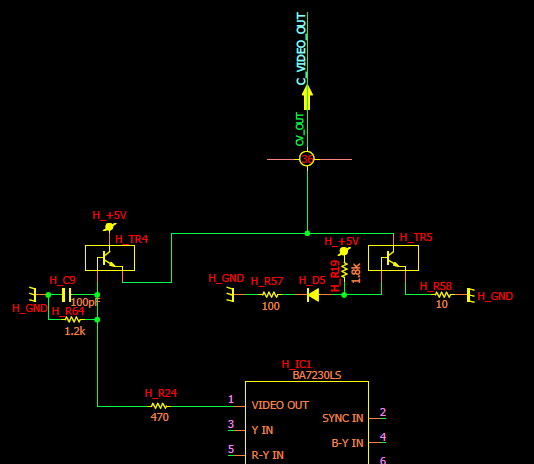

Si tu as du rouge sur ta péritel et pas sur la composite c'est sans doute que le BA7230LS ne fait pas son boulot correctement.
Si tu as du rouge sur ta péritel et pas sur la composite c'est sans doute que le BA7230LS ne fait pas son boulot correctement.
Bonsoir,
Je parierais aussi sur le BA. Aprés, y'a pas 36 solutions vu le nombre de composant qu'il y a en sortie.
Il ne faut pas oublier aussi que c'est sur la couleur rouge qu'il y a justement le signal CHROMA.
Je parierais aussi sur le BA. Aprés, y'a pas 36 solutions vu le nombre de composant qu'il y a en sortie.
Il ne faut pas oublier aussi que c'est sur la couleur rouge qu'il y a justement le signal CHROMA.
Fabf :
Je comprends pas bien ce que tu cherches
Au début je demandais vos avis pour réparer ce défaut de la vidéo composite car il se peut que quelqu'un connaisse déjà ce hardware. Ça peut éviter de longues recherches. Maintenant, ça semble évident, le problème vient du BA7230LS. Je vais en commander un.
Entre temps, je me suis aussi rendu compte du problème avec le Firmware. Je l'ai maintenant résolu avec la Sunrise en patchant le Bios mais il reste que c'est chiant de devoir presser systématiquement DEL pour désactiver ce Firmware. Je préfère presser INS pour l'activer par exemple. De plus, il empêche la Novaxis SCSI de fonctionner. Edité par GDX Le 23/11/2015 à 10h25
GDX :
Entre temps, je me suis aussi rendu compte du problème avec le Firmware. Je l'ai maintenant résolu avec la Sunrise en patchant le Bios mais il reste que c'est chiant de devoir presser systématiquement DEL pour désactiver ce Firmware. Je préfère presser INS pour l'activer par exemple. De plus, il empêche la Novaxis SCSI de fonctionner.
J'ai le même problème que toi avec mon Sony HB-F9P. Il possède un firmware "Personal Databank" en interne qui démarre à l'allumage de la machine. Ma MegaflashROM SCC+ SD ne fonctionne pas si il n'est pas neutralisé en appuyant sur GRAPH, et encore je dois appuyer dessus au bon moment, juste après la détection de la MegaflashROM, sinon elle ne démarre pas non plus.
J'ai trouvé un sujet sur MRC qui concerne le HB-F5 (qui possède un firmware similaire) et la solution est la même que la tienne. Etant donné que le firmware est intégrée à d'autres ROM sur le même IC, si je veux m'en débarasser, je dois flasher une nouvelle EEPROM.
MSX1: Daewoo DPC-200 / Yamaha CX5M
MSX2: Sony HB-F9P
MSXVR
Vidéo: V9990 (GFX-9)
Audio: MSX-Music (FM-PAC) / MSX-Audio (Audiowave) / OPL4 (Monster Sound FM Blaster) / OPNB (Neotron)
GDX :
Je cherche aussi un moyen de soit mettre un switch pour désactiver le firmware soit, même autre chose à la place.

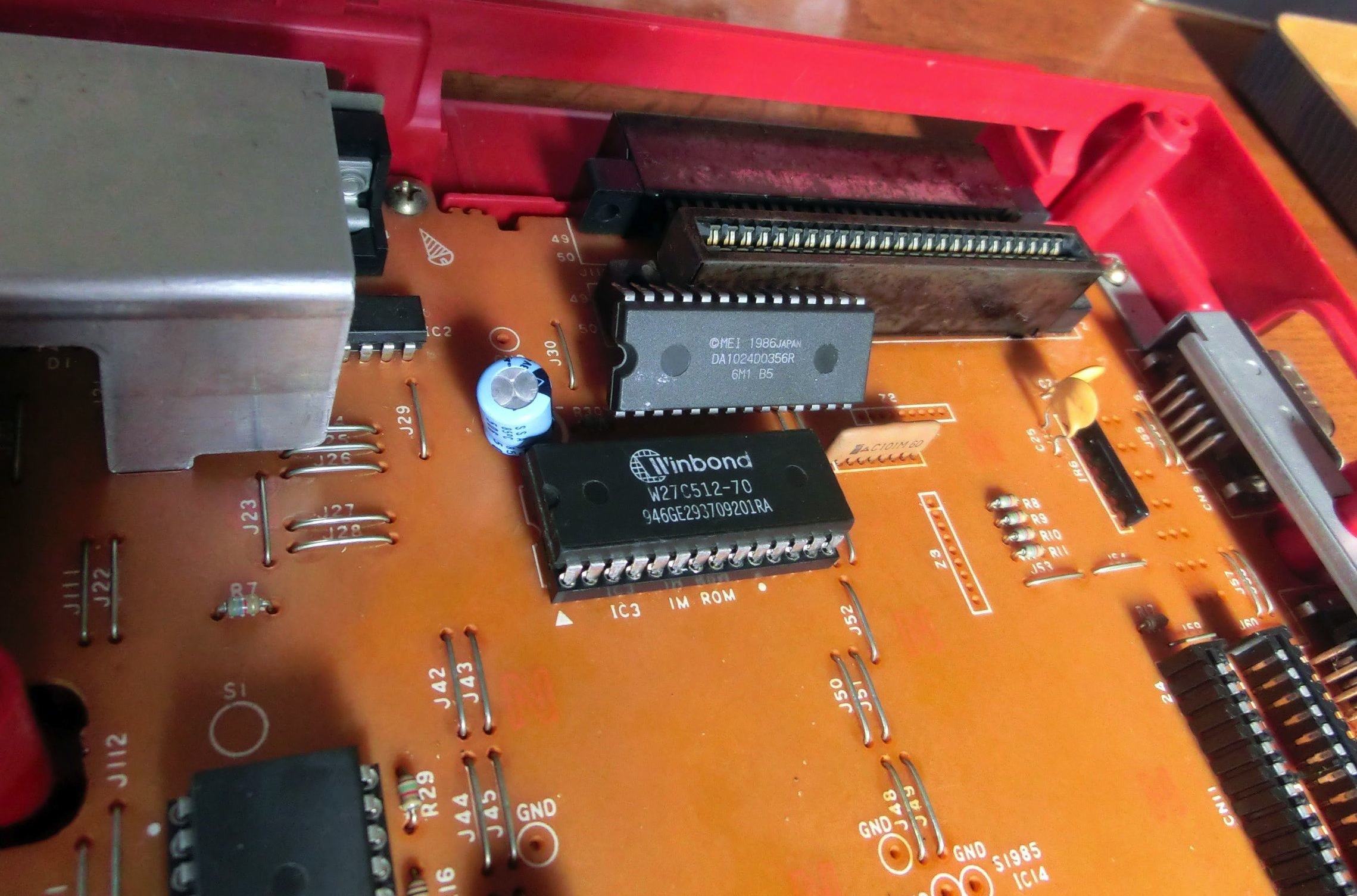

Finalement, j'ai remplacé la ROM de 128Ko qui contient la Main-ROM, la Sub-ROM et le Firmware par une EEPROM de 64Ko, contenant dans l'ordre, la Main-ROM et la Sub-ROM. (Il y a 16Ko de FFh après la Sub-ROM.)
C'est bien plus agréable à utiliser comme ça.
Prochaine étape : Essayer de faire fonctionner le firmware depuis une Mega-Sram, MegaflashRom ou une MMM pour le fun.
Edité par
GDX
Le 29/05/2016 à 10h23
Etrange.
J'avais répondu à ton post (à 10h05), puis quand tu l'as édité (à 10h23), il est passé derrière le mien.
D'habitude, même si on édite un post, l'ordre des messages reste calé sur l'heure du début
J'avais répondu à ton post (à 10h05), puis quand tu l'as édité (à 10h23), il est passé derrière le mien.
D'habitude, même si on édite un post, l'ordre des messages reste calé sur l'heure du début
MSX1: Daewoo DPC-200 / Yamaha CX5M
MSX2: Sony HB-F9P
MSXVR
Vidéo: V9990 (GFX-9)
Audio: MSX-Music (FM-PAC) / MSX-Audio (Audiowave) / OPL4 (Monster Sound FM Blaster) / OPNB (Neotron)
Non, je n'en suis pas sur, je me suis juste basé sur le sujet similaire sur MRC à propos du HB-F5, où l'auteur a confirmé cette intégration dans la ROM : https://www.msx.org/forum/msx-talk/hardware/i-need-info-about-msx2-hb-f5-hardware?page=2
Mais l'auteur du post dit lui même que les cartes mères sont différentes entre le F5 et le F9.
Donc il se pourrait que le firmware soit sur une IC séparée ... Je ne sais pas.
Mais l'auteur du post dit lui même que les cartes mères sont différentes entre le F5 et le F9.
Donc il se pourrait que le firmware soit sur une IC séparée ... Je ne sais pas.
MSX1: Daewoo DPC-200 / Yamaha CX5M
MSX2: Sony HB-F9P
MSXVR
Vidéo: V9990 (GFX-9)
Audio: MSX-Music (FM-PAC) / MSX-Audio (Audiowave) / OPL4 (Monster Sound FM Blaster) / OPNB (Neotron)

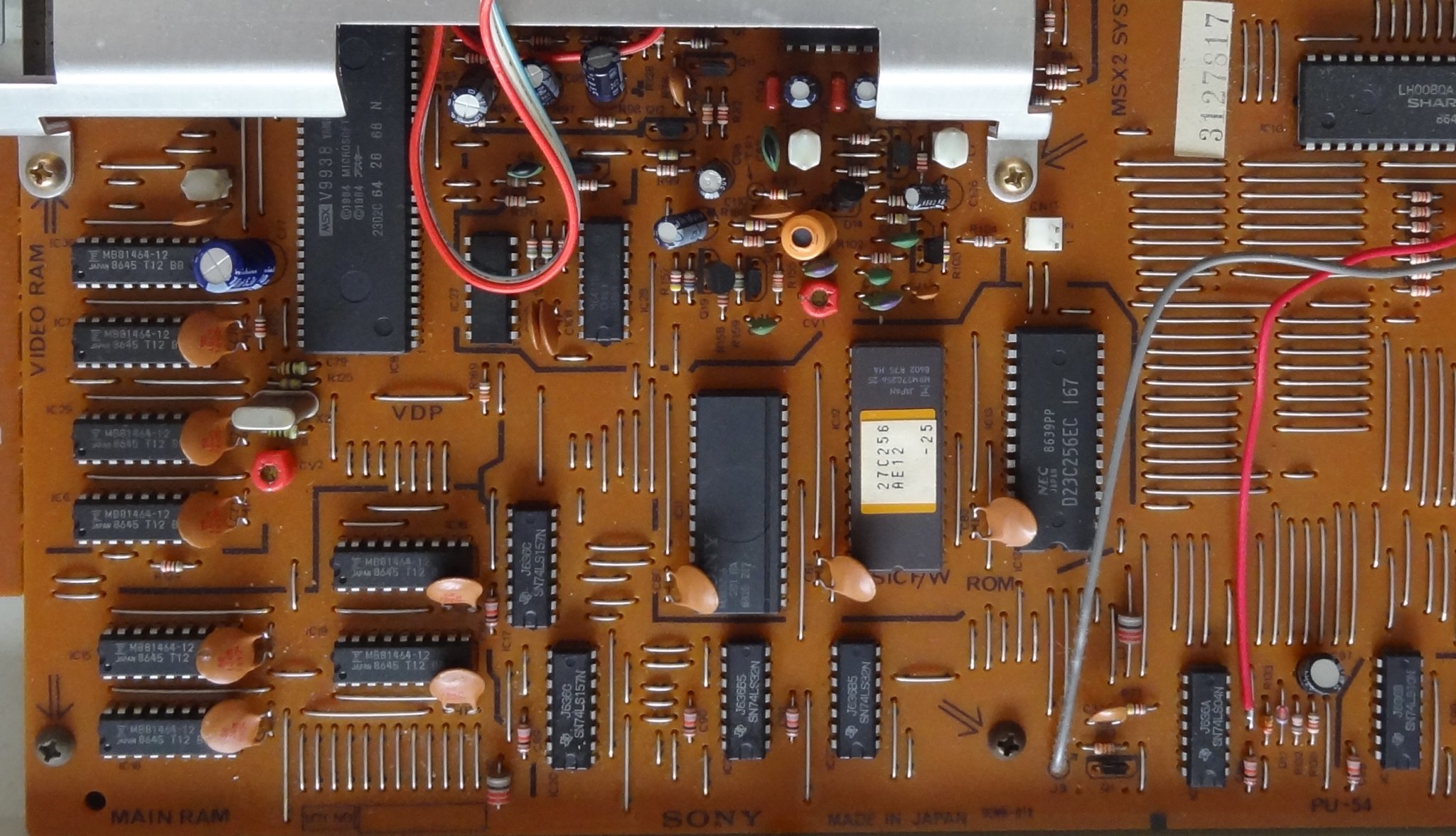

Je viens de regarder sur émulateur. En fait, il y a la main-ROM, la Sub-ROM et 2 fichiers (16Ko+32Ko) pour le Firmware donc ça ne peut tenir sur 2 ROM de 32Ko. Il y a 3 Roms de 32Ko finalement.
A mon avis, celle de gauche contient la Main-ROM donc il ne faut pas y toucher.
Au milieux, ça doit être la Sub-ROM + 16Ko de Firmware.
Celle de droite contiendrait le reste du Firmware.
D'après le "Service Manual" du HB-F7P, les ROM font chacune 32Ko (27C256, μPD23C256EC ou D23256).
Donc tu dois retirer la ROM de droite puis remplacer celle du milieu.
Si les ROM sont sur un support comme sur les photos, tu peux les retirer en levant, petit à petit, chaque côté avec un tournevis plat pour éviter de torde les pattes.
Si elles sont soudée, tu pourras les retirer facilement avec une pompe à dessouder à condition que le PCB soit simple face (comme sur la photo). Edité par GDX Le 29/05/2016 à 16h39
A mon avis, celle de gauche contient la Main-ROM donc il ne faut pas y toucher.
Au milieux, ça doit être la Sub-ROM + 16Ko de Firmware.
Celle de droite contiendrait le reste du Firmware.
D'après le "Service Manual" du HB-F7P, les ROM font chacune 32Ko (27C256, μPD23C256EC ou D23256).
Donc tu dois retirer la ROM de droite puis remplacer celle du milieu.
Si les ROM sont sur un support comme sur les photos, tu peux les retirer en levant, petit à petit, chaque côté avec un tournevis plat pour éviter de torde les pattes.
Si elles sont soudée, tu pourras les retirer facilement avec une pompe à dessouder à condition que le PCB soit simple face (comme sur la photo). Edité par GDX Le 29/05/2016 à 16h39
En enlevant juste le firmware en slot 3.1 ça boot direct en basic.
Faut juste être sur d'enlever la bonne
Le MSXEngine est accessible ?
Faut juste être sur d'enlever la bonne
Le MSXEngine est accessible ?
En effet, les 16Ko de firmware, qu'il y a sans doute dans la ROM du milieu avec la Sub-ROM, n'a pas d'entête donc ils seront ignorés lorsque la ROM de droite sera envélée.
C'est donc probablement la ROM de droite (la D23C256EC) qui est à rétirer pour que le HB-F9P démarre directement en Basic. Edité par GDX Le 30/05/2016 à 11h10
C'est donc probablement la ROM de droite (la D23C256EC) qui est à rétirer pour que le HB-F9P démarre directement en Basic. Edité par GDX Le 30/05/2016 à 11h10
