L'atelier [Réglé] INTERFACE FUN-RICE IDE Clone SUNRISE
Bonjour a tous
juste pour vous tenir au courant des progres du clone de la fun rice !!
hier mon proto étais sourd !!
aujourdhui !! verif des soudures du plcc
y as des pattes mal souder !! ah ah
maintenant au boot il me trouve des fois la CF des fois DATA CORRUPT WARNINIG ???
je dois avoir un CI 573 HS !!
ce qui est bizarre c'est l'activité permanente de la CF la LED orange (pas sur la photo) par contre l'interne dois etre a l'envers !!
l'Espoir revient petit a petit !!!
juste pour vous tenir au courant des progres du clone de la fun rice !!
hier mon proto étais sourd !!
aujourdhui !! verif des soudures du plcc
y as des pattes mal souder !! ah ah maintenant au boot il me trouve des fois la CF des fois DATA CORRUPT WARNINIG ???
je dois avoir un CI 573 HS !!
ce qui est bizarre c'est l'activité permanente de la CF la LED orange (pas sur la photo) par contre l'interne dois etre a l'envers !!
l'Espoir revient petit a petit !!!
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
Bastion Rebel :
aujourdhui !! verif des soudures du plcc y as des pattes mal souder !! ah ah
y as des pattes mal souder !! ah ah Sont chiant à souder ces sockets je me suis fait avoir aussi sur la carte FDD
Bon courage pour la suite
ah y as de l'espoir !!

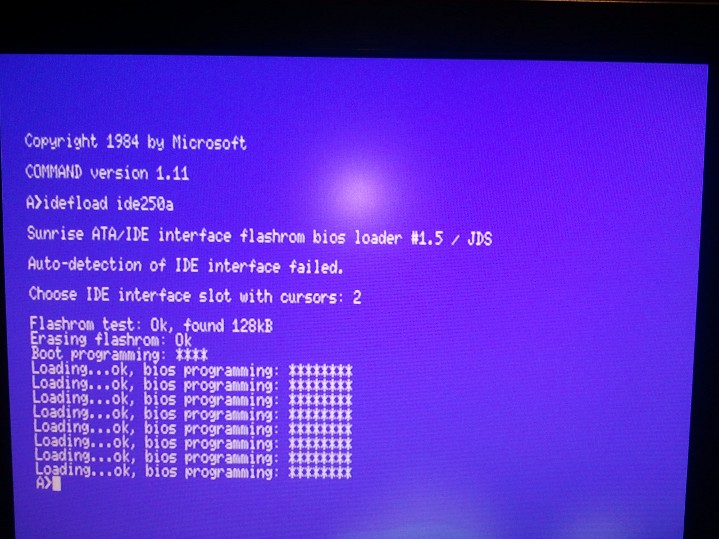

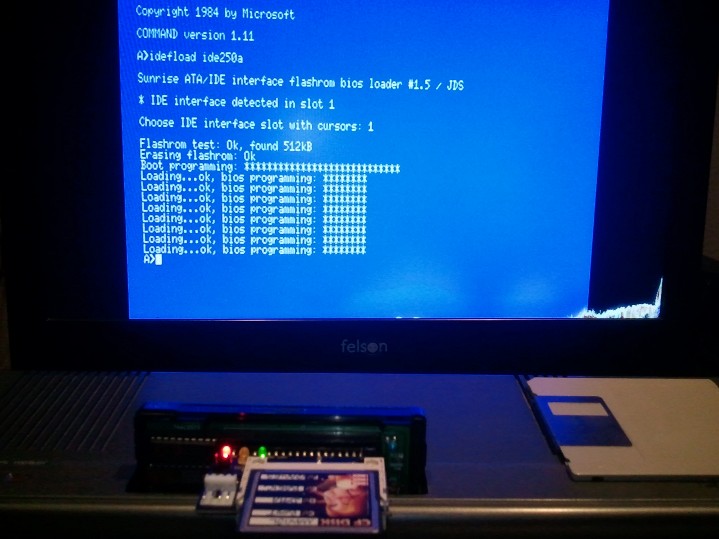

test avec une flash 128ko (F010)

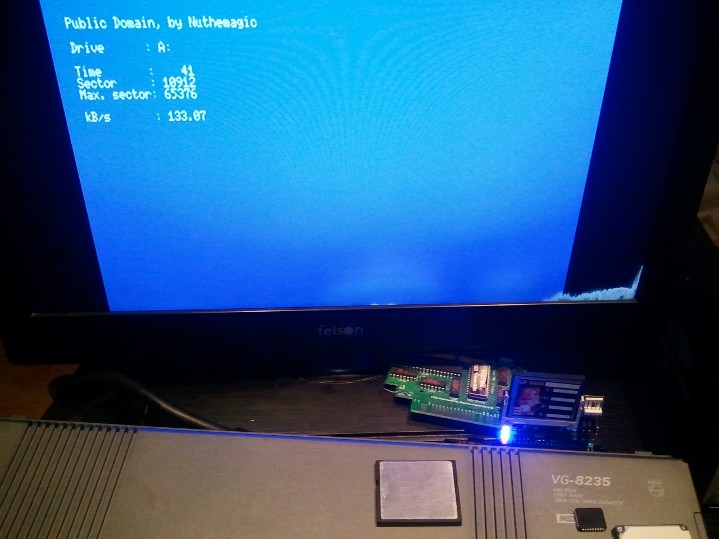

un test de lecture HDSPEED
j'arrive a lire la carte CF mais a l'écriture ca bug et me détruit une partie de la fat !! le nom Ok la taille oui pendant 5 secondes puis 0 ko sur la carte
bref je doit avoir un problème pour l'écriture ??
Edité par
Bastion Rebel
Le 20/10/2015 à 14h11
test avec une flash 128ko (F010)
un test de lecture HDSPEED
j'arrive a lire la carte CF mais a l'écriture ca bug et me détruit une partie de la fat !! le nom Ok la taille oui pendant 5 secondes puis 0 ko sur la carte
bref je doit avoir un problème pour l'écriture ??
Edité par
Bastion Rebel
Le 20/10/2015 à 14h11
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
oui j'ai utiliser d'autre CF (15x256Mo) y as de la marge !!! NON !!
une avec l'image 256Mo de la CF russe , elle boot mais des que j'écrit dans une partition ca plante les fichiers ??
y avais pas des problèmes de fichiers avec les dos 2.20 ??
je prépare une autre CF
a chaque fois faut que je re formate la CF avec le PC + l'image disque
et je vais essayer avec mon autre Sunrise 2CF !!! d'origine
et peut être downloader en 2.50 ou 2.40 et pas la 2.50a ??
etat des Sunrises
2CF = V2.20 + Bios 2.50a DOS2 = MSXDOS 2.32 / Command = 2.44
Russe = V2.20 + Bios 2.50 DOS2 = MSXDOS 2.20 / Command = 2.20
Fun = V2.20 + Bios 2.50a DOS2 = MSXDOS 2.20 / Command = 2.20
je vais dumper mes CF d'origine on sais jamais ??
NON !!une avec l'image 256Mo de la CF russe , elle boot mais des que j'écrit dans une partition ca plante les fichiers ??
y avais pas des problèmes de fichiers avec les dos 2.20 ??
je prépare une autre CF
a chaque fois faut que je re formate la CF avec le PC + l'image disque et je vais essayer avec mon autre Sunrise 2CF !!! d'origine
et peut être downloader en 2.50 ou 2.40 et pas la 2.50a ??
etat des Sunrises
2CF = V2.20 + Bios 2.50a DOS2 = MSXDOS 2.32 / Command = 2.44
Russe = V2.20 + Bios 2.50 DOS2 = MSXDOS 2.20 / Command = 2.20
Fun = V2.20 + Bios 2.50a DOS2 = MSXDOS 2.20 / Command = 2.20
je vais dumper mes CF d'origine on sais jamais ??
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
salut

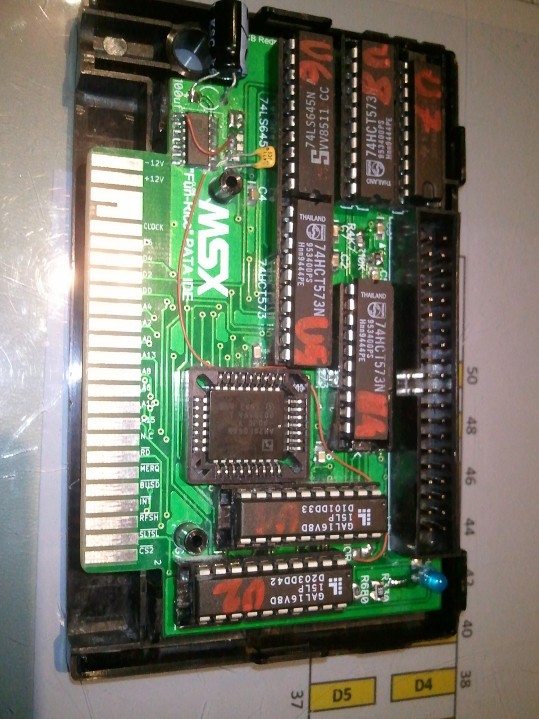

oui sur le PCB j'ai prevu le LS14 mais sur le schema de base il ne sert pas il est en plus
j'avais prevu de mettre la capa de 470pf a coté de la GAL , mais j'ai prevu aussi dans le cas ou ca marche pas de cable le LS le fil volant c'est le lien entre les 2 circuits LS/GAL
j'ai fait un test avec un ZIP !!
faut que je verifie mes 573 voir les changer !!! Edité par Bastion Rebel Le 21/10/2015 à 08h33
Citation :
rectif : j'avais pas vu la petite puce qui doit être le LS14
par contre c'est quoi ces fils volants qui arrivent vers lui ?
par contre c'est quoi ces fils volants qui arrivent vers lui ?
oui sur le PCB j'ai prevu le LS14 mais sur le schema de base il ne sert pas il est en plus
j'avais prevu de mettre la capa de 470pf a coté de la GAL , mais j'ai prevu aussi dans le cas ou ca marche pas de cable le LS
le fil volant c'est le lien entre les 2 circuits LS/GALj'ai fait un test avec un ZIP !!
faut que je verifie mes 573 voir les changer !!! Edité par Bastion Rebel Le 21/10/2015 à 08h33
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
j'ai regarder ton mag il date de 99 et le schema que j'ai date de 2008 donc je pense que ta modif a été integrer !!
y as des modifs la version "1" tous en HCT573 et maintenant 3 HCT573 + 1 ALS573 "et plus de LS14 " Edité par Bastion Rebel Le 21/10/2015 à 08h50
y as des modifs la version "1" tous en HCT573 et maintenant 3 HCT573 + 1 ALS573 "et plus de LS14 " Edité par Bastion Rebel Le 21/10/2015 à 08h50
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
Bonne nouvelle l'ecriture marche sur la CF !! j'ai changer 2 CI 573 !!
je continue les tests avec d'autre perif !!
ah ah ca sent bon !!! par contre pas de led d'acces ??? je verifie les Résistances la led est Ok
je continue les tests avec d'autre perif !!
ah ah ca sent bon !!! par contre pas de led d'acces ??? je verifie les Résistances la led est Ok
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO

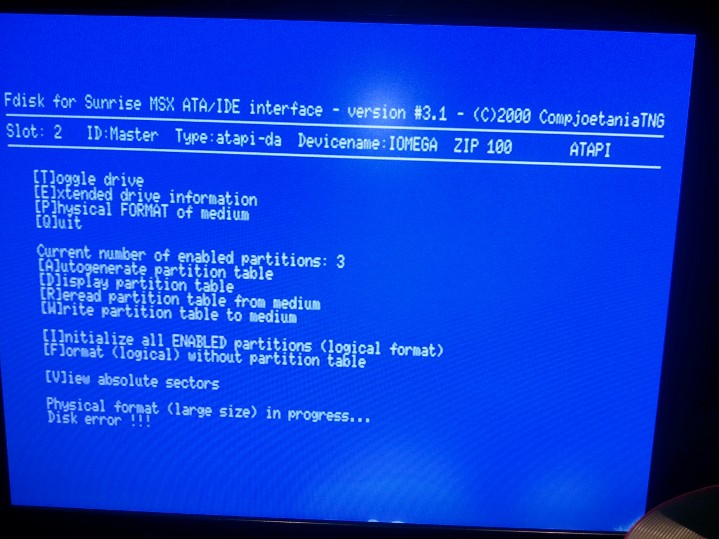

Voici un test avec :
Bios Sunrice V2.50a (le dernier)
Master : ZIP 100
Slave : CDROM
disque entièrement vierge et création TOTALE des fichiers sur le disque de démarrage
Paramétrage du RDB
BOOT sur ZIP100
INSTALL du CDROM
bon je pense que du coté de la carte mis a par la LED j'ai fini
maintenant reste la Jaquette et boitier !! le meilleur !!!
A Suivre ...
Bios Sunrice V2.50a (le dernier)
Master : ZIP 100
Slave : CDROM
disque entièrement vierge et création TOTALE des fichiers sur le disque de démarrage
Paramétrage du RDB
BOOT sur ZIP100
INSTALL du CDROM
bon je pense que du coté de la carte mis a par la LED j'ai fini
maintenant reste la Jaquette et boitier !!
le meilleur !!!A Suivre ...
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
Citation :
Tu utilises une LED de combien de volt et quelle résistance ?
sur le schema y as R680 sur +5 sinon R330 GND ca me parais beaucoup sur les 2 signaux ??
TURBO-R FS-A1ST 512/128ko MSX2+ NMS 8250 F4 /Fix Audio /Ram 1/4Mb VDP9958 VRAM 192ko 2FDD SANYO WAVY PHC35J MSX2 NMS 8280 Ram 4Mb VDP9938 VRAM 192ko 2FDD NMS 8250 128/128ko 2FDD VG8235/39 128/128ko 1FDD SONY HB-F700D MSX1 MC810 32/16k VG 8020 64k HB75F 64k HX-22 64k RS232/ CX5M 32k HB501F EXT : My Exp 4X/[b] MegaFlashSCC 512ko/BERT R2/BEER CF/SUNRISE 2CF/FUNRICE V2.01/MAXIOL/MEGASCSI HDD-CD/SDMSX 1SD/FMPAC SRAM/NMS1205+1160/RS 232 Harukaze/GR8NET/DOS2/ HOMER V2 RAM512ko/Floppy Pack/MAXduino/ROM1664/FM Pak /GR8NET /AMIGA/ PC/ RaspB Pi(B) / ARDUINO
