Salut a tous
voici comment realiser un PCB PROTO FACILEMENT !!
j'ai trouver des PCBs a imprimer (Merci a MSXPRO) on va les tester !! la SUNRICE et le MUSIC MODULE Expander le reste c'est mes créations adaptateur PLCC32 en DiP28 et socket pour Extension RAM du VG8235

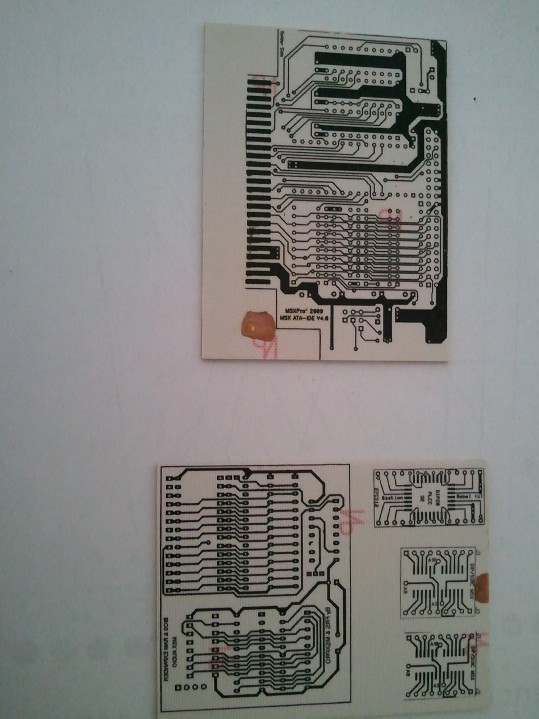

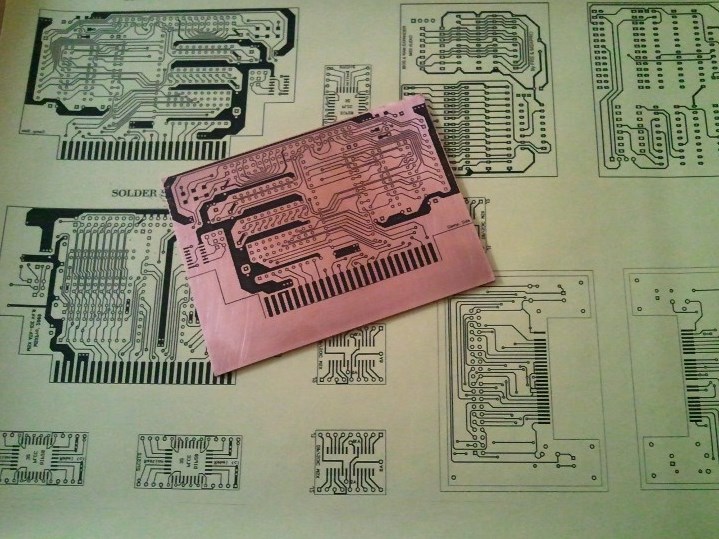

1 imprimer (sur une laser pas sur un photocopieur) sur papier PCB (sur la face brillante ..parafine je crois) en mirroir

decouper et placer votre PCB sur votre plaque penser a la re nettoyer avant il peut y avoir une oxydation et le toner ne va pas attacher
faite chauffer ... et non pas le fer a souder mais celui de MAMAN .. pretexter que vous avez une chemise a repasser !! verifier la temperature + de 180° mais pas trop non plus

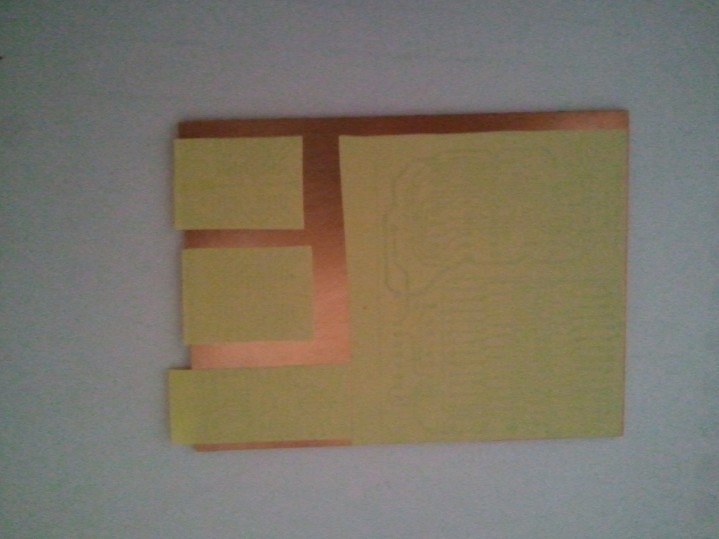

positionner le papier sur la plaque faite l'un apres l'autre , n'appuyer pas le papier va ce coller a la plaque , MAROUFLER 5minutes par papier et laisser refroidir ...

quant la plaque est refroidi le papier s'en va tous seul s'il reste des morceaux s'est mort , re nettoyer , re imprimer , re commencer sinon on continu


plonger votre PCB dans un bain de PERCHLORURE de fer de preference Temp 36° environ et remuer de temps en temps apres 10 a 15 minutes les tours disparaissent , a partir de ce
moment verifier bien votre PCB moi j'ai mis une pince a linge (aiee MAMAN non je le ferait plus !!!) pour pouvoir verifier ATTENTION GANTS ET LUNETTE de preference c'est de l'acide

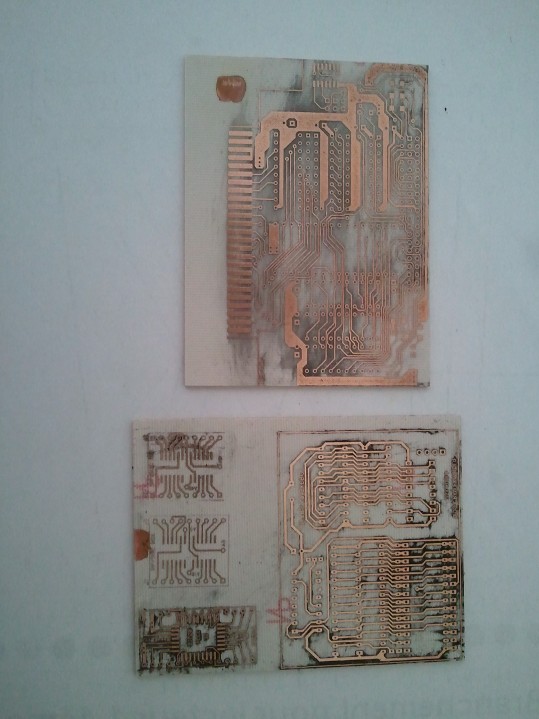

une fois le cuivre disparu il ne reste que l'impression toner , rincer a grande eau et secher (sopalin) maintenant il faut enlever le toner , 1 on grate délicatement sous l'eau pendant 3 jours , j'ai essayer l'acetone .. super mais faut pas frotter le mieux un bain d'acetone laisser tremper 5minutes agiter enlever , rincer

resultat avec frottage !! les grains de toner sont si fin qu'il sont rentrer dans la plaque !!!

Etamage a froid du PCB plonger le PCB dans l'etain a froid 5 seconde plus tard c'est fait !!!


voila maintenant percage , via , composant , soudure dans prochain tuto !!! mais cette etape est facile !!

salut

pour le fer boff

les PCB sont double face bien sur !!

les chinois vende de tous meme du riz !!!

la gomme bleu !!?? le toner s'il est bien attacher dur !!! avec l'acetone 1 minutes et c'est fini !!

Salut non entre 2et 5 secondes j'ai été étonné moi aussi et c'est nikel

salut

j'ai fait ce tuto car pour une carte PROTO c'est SUPER on imprime , on "grave" au fer a repasser , perclo , etain , allez 1 heure a tous casser

par contre je suis d'accord avec metalgear2 le plus chia.... c'est le percage !!!

mais c'est pour un proto pas de la SERIE

moi aussi a la belle epoque les produits de gravage était bien plus agresif que maintenant , les perchlos et etamage sont bien plus performant que précédemment
Donc pour un PROTO c'est je le pense utile

As derniere astuce quand vous imprimer SURTOUT les PDF decocher la case "ajuster" rester "Taille réelle" c'est mortelle pour les PCB plus rien a l'echelle !!!
